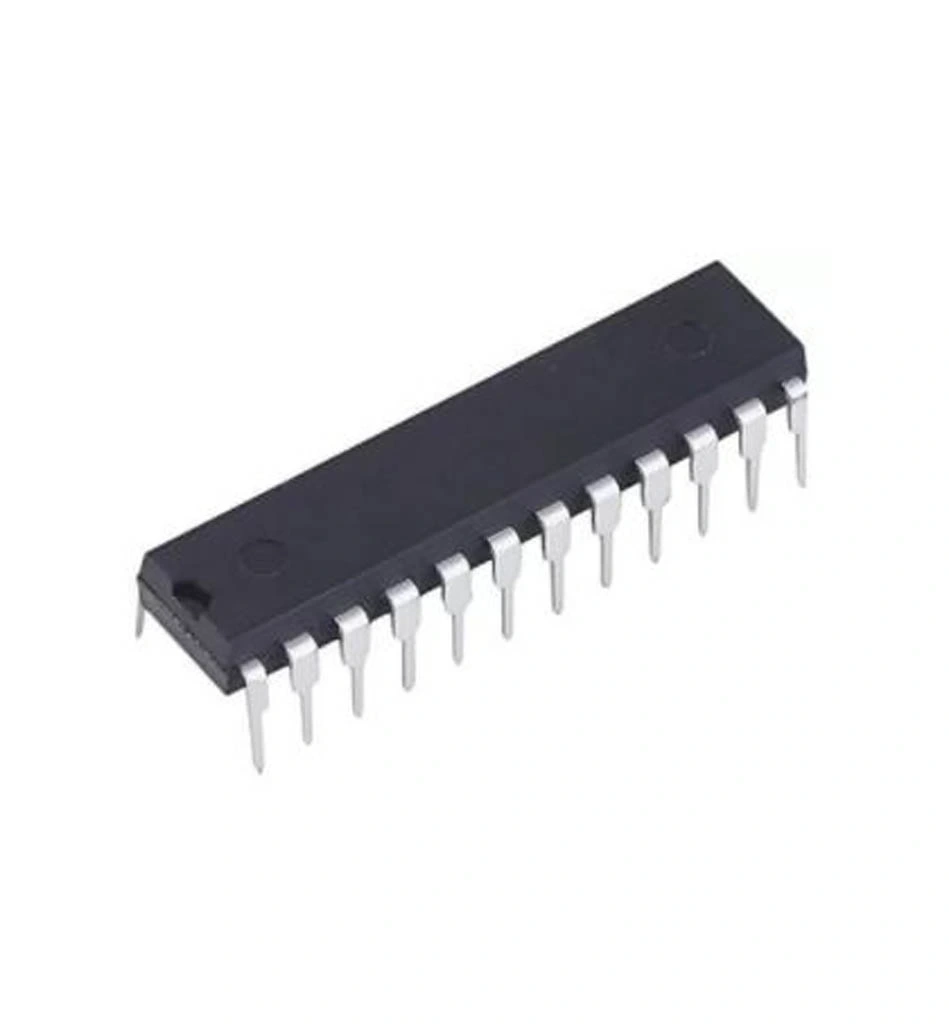

AP89341 Entegre Devresi Pdip-24

AP89341 Entegre Devresi PDIP-24

AP89341, ses işleme ve efekt uygulamaları için tasarlanmış özel bir entegre devredir. PDIP-24 paketinde sunulan bu entegre, profesyonel ve hobi elektronik uygulamalarında ses sinyallerinin modifikasyonu için kullanılır.

Anpec Electronics (Asahi Kasei) tarafından üretilen AP89341, karmaşık ses işleme fonksiyonlarını tek bir entegrede toplar. Elektronik komponentler arasında yer alan bu devre, karaoke sistemleri ve ses efekt üniteleri için popüler bir seçimdir.

Düşük gürültü, düşük distorsiyon ve çok yönlü ses modifikasyon özelliklerine sahip olan bu entegre, ses efekt işlemcileri ve sinyal işleme uygulamaları için ideal bir çözüm sunar. Diğer entegreler arasında özellikle ses uygulamalarındaki çok yönlülüğü ile öne çıkar.

Teknik Özellikler

AP89341 Entegre Devresi PDIP-24'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Anpec Electronics (Asahi Kasei)
• Entegre Tipi: Ses İşleme ve Efekt Devresi
• Paket Tipi: PDIP-24 (Plastic Dual In-line Package)
• Çalışma Voltajı: 9V - 12V (tipik)
• Ses Girişleri: Çoklu kanal girişi
• Ses Çıkışları: Stereo ve mono çıkış seçenekleri
• Efekt Modülasyonu: Çeşitli ses efektleri işleme kapasitesi
• Sinyal/Gürültü Oranı: >80dB (tipik, 1kHz'de)
• Toplam Harmonik Distorsiyon (THD): <0.1% (tipik)
• Giriş Empedansı: 47kΩ (tipik)
• Çıkış Empedansı: 600Ω (tipik)
• Frekans Yanıtı: 20Hz - 20kHz (±3dB)
• Besleme Akımı: 20mA - 40mA (tipik)
• Ses Kontrol Aralığı: ±12dB (bas/tiz)
• Reverberation (Yankı) Derinliği: Ayarlanabilir
• Çalışma Sıcaklık Aralığı: -20°C ile +70°C arası
• Pin Sayısı: 24
• Boyutlar: Yaklaşık 30.5mm x 7.5mm x 3.3mm
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Yükseltme Oranı (Gain): Ayarlanabilir
• Ekho (Echo) Kontrolü: Dahili
• Uyumluluk: CMOS/TTL seviye kontroller
• ESD Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

AP89341 Entegre Devresi PDIP-24'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğlence Sistemleri

• Karaoke sistemleri
• Ev tipi ses mikser üniteleri
• Taşınabilir ses efekt cihazları
• Ses değiştirici uygulamalar
• DJ ekipmanları

Ses İşleme Projeleri

• Yankı/ekho efekt üniteleri
• Ses modifikasyon sistemleri
• Mikrofon sinyal işlemcileri
• Ses renk tonu değiştiriciler
• Enstrüman efekt pedalları

Hobi ve Eğitim Projeleri

• Ev yapımı ses efekt modülleri
• Elektronik müzik projeleri
• Ses sistemleri eğitim kitleri
• Robotik ses efekt sistemleri
• İnteraktif ses oyuncakları

Avantajlar ve Özellikler

AP89341 Entegre Devresi PDIP-24'ün sağladığı avantajlar ve çözümler.

• Çoklu Efekt: Tek entegrede birden fazla ses efektini barındırma
• Düşük Distorsiyon: Temiz ses işleme performansı
• Kolay Uygulama: Minimum harici komponent gereksinimi
• Ayarlanabilir Parametreler: Efekt derinliği, gecikme süresi kontrolleri
• Çift Besleme Gereksinimi Yok: Tek besleme ile çalışabilme
• Geniş Besleme Aralığı: Farklı güç kaynaklarıyla uyumluluk
• Çoklu Giriş/Çıkış: Farklı kanallara ses routing imkanı
• Yüksek S/N Oranı: Düşük gürültülü ses işleme
• DIP Paketi: Breadboard ve prototipleme için uygunluk
• Dayanıklı Yapı: Endüstriyel standartlarda güvenilirlik

Uygulama ve Devre Tasarımı

AP89341 Entegre Devresi PDIP-24 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VCC pini 9-12V beslemeye, GND pini toprağa bağlanır
• Ses Girişi: Mikrofon veya hat seviyesi giriş AC kuplajlı olarak bağlanır
• Efekt Kontrolü: Potansiyometreler ile efekt derinliği ve karakteristiği kontrol edilir
• Ses Çıkışı: İşlenmiş sinyal çıkışları AC kuplajlı olarak alınır
• Bypass Devresi: Efekti devre dışı bırakmak için opsiyonel bypass kontrolü

Örnek Uygulama Devreleri:

• Basit Karaoke Sistemi: Mikrofon girişi için ekho ve reverberation ekleyen devre
• Ses Renk Tonu Kontrol Ünitesi: Bas ve tiz ayarına sahip ses renklendirici
• Mikser Devresi: Çoklu giriş kaynaklarını karıştıran audio mikser
• Ses Efekt İşlemcisi: Çeşitli ses modifikasyonları sağlayan modüler devre
• Enstrüman Efekt Pedalı: Müzik enstrümanları için özel efekt ünitesi

Sorun Giderme ve İpuçları

AP89341 Entegre Devresi PDIP-24 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gürültülü Çıkış: Besleme hattına 100μF ve 0.1μF bypass kapasitörleri ekleyin.
• Distorsiyon: Giriş sinyal seviyesini azaltın, aşırı yüklemeden kaçının.
• Osilasyon: Toprak bağlantılarını iyileştirin, devre düzenini optimize edin.
• Zayıf Efekt: Efekt kontrol potansiyometrelerini ve kuplaj kapasitörlerini kontrol edin.
• Düşük Çıkış Seviyesi: Çıkış seviye ayarını ve yük empedansını kontrol edin.

Verimli Kullanım İpuçları

• Ses giriş ve çıkışlarında ekranlı kablo kullanın
• Potansiyometrelerde logaritmik tipte olanları tercih edin
• Besleme hattını regüle edin, temiz DC voltaj sağlayın
• Analog ve dijital toprak hatlarını ayırın
• Giriş ve çıkış arasında yeterli izolasyon sağlayın

Paket İçeriği

• AP89341 Entegre Devresi PDIP-24
