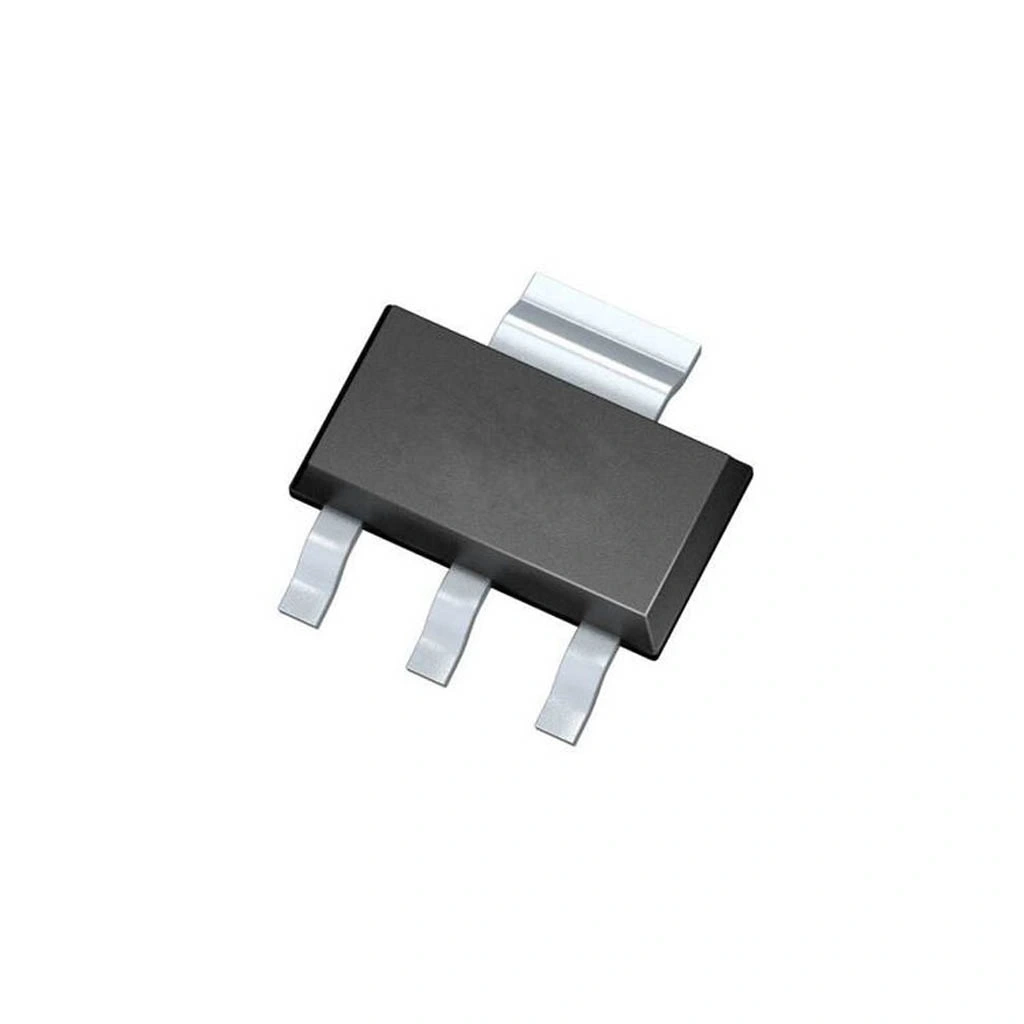

AMS1117 ADJ 1A - Ayarlanabilir Lineer Voltaj Regülatör SOT223

AMS1117-ADJ 1A Ayarlanabilir Lineer Voltaj Regülatörü SOT223

AMS1117-ADJ, SOT-223 paketinde sunulan, ayarlanabilir çıkış voltajlı, düşük dropout lineer voltaj regülatörüdür. Advanced Monolithic Systems (AMS) firması tarafından üretilen bu entegre, 1A sürekli çıkış akımı sağlar ve minimum 1.3V dropout voltajı ile çalışır.

Çıkış voltajı 1.25V ile 13.7V arasında harici dirençlerle ayarlanabilen bu güç entegreleri ürünü, geniş giriş voltaj aralığında çalışabilir. Dahili akım sınırlama ve termal koruma devrelerine sahip olan regülatör, aşırı yük ve kısa devre durumlarında kendini korur.

Minimum harici komponent ihtiyacı ile PCB alanından tasarruf sağlayan entegreler arasında yer alan AMS1117-ADJ, SOT-223 paketinin sağladığı iyi termal performans sayesinde yüksek akım gerektiren uygulamalarda güvenle kullanılabilir. Diğer elektronik komponentler ile uyumlu çalışarak çeşitli projelerde esnek güç çözümü sunar.

Teknik Özellikler

AMS1117-ADJ 1A Ayarlanabilir Lineer Voltaj Regülatörü SOT223'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
• Model: AMS1117-ADJ
• Üretici: Advanced Monolithic Systems
• Paket Tipi: SOT-223 SMD
• Referans Voltajı: 1.25V (±0.5%)
• Çıkış Voltaj Aralığı: 1.25V - 13.7V (ayarlanabilir)
• Giriş Voltaj Aralığı: (VOUT + 1.3V) - 15V
• Maksimum Çıkış Akımı: 1A (sürekli)
• Dropout Voltajı: 1.3V @ 1A (tipik)
• Quiescent Akımı: 5mA (tipik)
• Line Regülasyonu: 0.2% (tipik)
• Load Regülasyonu: 0.4% (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 15°C/W
• Ripple Bastırma Oranı: 65dB (tipik)
• Koruma Özellikleri: Termal kapama, kısa devre koruması, akım sınırlama
• Çıkış Kapasitörü Gereksinimi: En az 10µF
• Giriş Kapasitörü Gereksinimi: En az 10µF
• Montaj Tipi: Yüzey Montaj (SMD)
• Pin Sayısı: 4 (1:ADJ, 2:VOUT, 3:VIN, 4:VOUT-Tab)

Kullanım Alanları

AMS1117-ADJ 1A Ayarlanabilir Lineer Voltaj Regülatörü SOT223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Özel Voltaj Gerektiren Uygulamalar

• Sensör besleme devreleri
• Özel mikrodenetleyici platformları
• FPGA ve CPLD sistemleri
• Analog devre beslemeleri
• Hassas ölçüm ekipmanları

Güç Yönetim Devreleri

• Çoklu voltaj güç kaynakları
• Ayarlanabilir laboratuvar güç kaynakları
• Batarya şarj kontrol devreleri
• DC-DC dönüştürücü ön regülatörleri
• Mobil cihaz güç modülleri

Endüstriyel Uygulamalar

• Otomasyon sistemleri
• Motor sürücü devreleri
• İletişim ekipmanları
• Test ve ölçüm cihazları
• Endüstriyel kontrol sistemleri

Avantajlar ve Özellikler

AMS1117-ADJ 1A Ayarlanabilir Lineer Voltaj Regülatörü SOT223'ün sağladığı avantajlar ve çözümler.

• Esnek Voltaj Ayarı: 1.25V-13.7V arası çıkış
• Yüksek Akım Kapasitesi: 1A sürekli çıkış akımı
• Düşük Dropout: 1.3V ile verimli çalışma
• Hassas Referans: ±0.5% hassasiyetli referans voltajı
• SOT-223 Paketi: İyi termal performans
• Dahili Korumalar: Termal, kısa devre, akım sınırlama
• Minimum Harici Komponent: Kompakt devre tasarımı
• Düşük Gürültü: 65dB ripple bastırma oranı
• Yüksek Hassasiyet: Düşük line ve load regülasyonu
• LM317 Uyumlu: Daha düşük dropout ile yükseltme

Devre Tasarımı ve Kullanım

AMS1117-ADJ 1A Ayarlanabilir Lineer Voltaj Regülatörü SOT223'ün devre tasarımında kullanımı hakkında bilgiler.

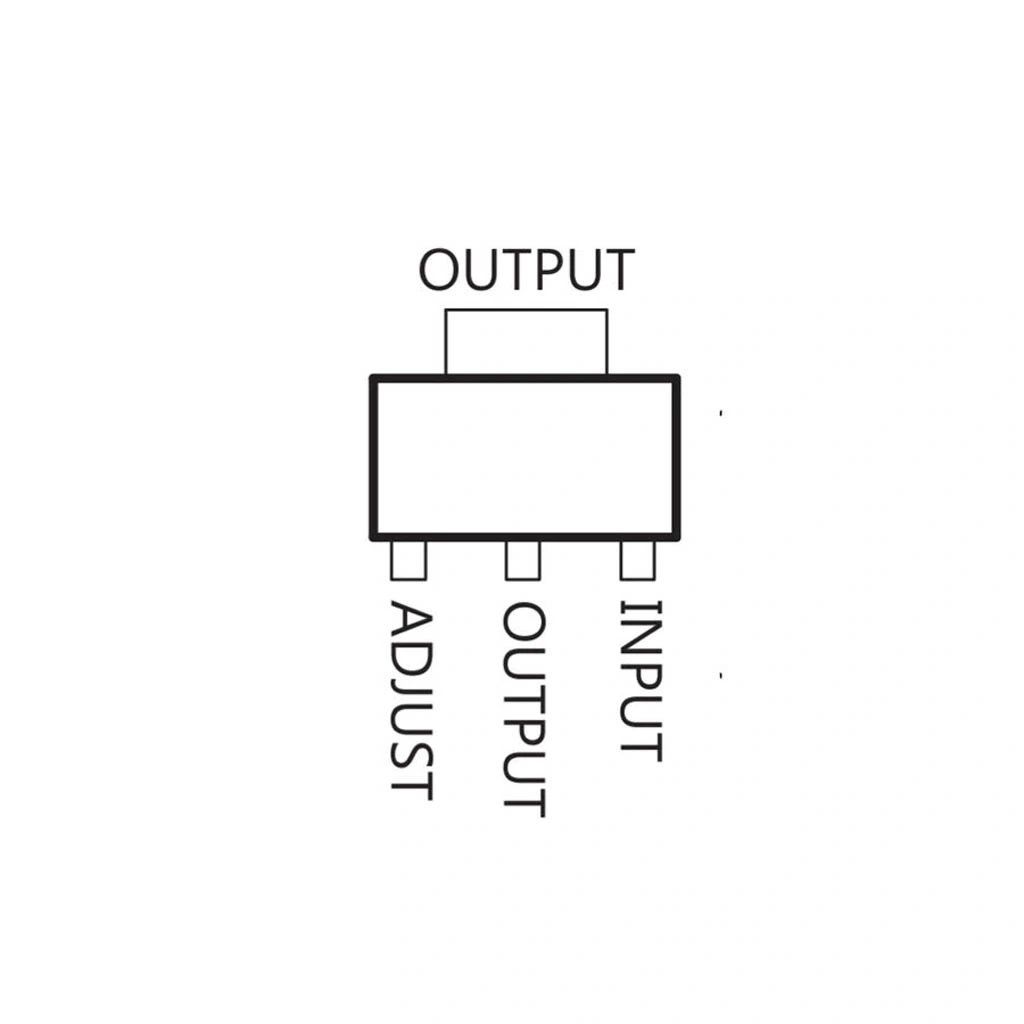

Pin Yapılandırması (SOT-223):

• Pin 1: ADJ (Adjust - Ayar Pini)
• Pin 2: VOUT (Çıkış Voltajı)
• Pin 3: VIN (Giriş Voltajı)
• Pin 4 (Tab): VOUT (Çıkış Voltajı, Termal İletim)

Temel Uygulama Devresi:

1. Giriş kapasitörü (10µF-22µF) VIN ve GND arasına bağlanır
2. Çıkış kapasitörü (22µF-47µF) VOUT ve GND arasına bağlanır
3. R1 direnci (240Ω tipik) VOUT ve ADJ arasına bağlanır
4. R2 direnci (ayarlanabilir değer) ADJ ve GND arasına bağlanır
5. Opsiyonel 10µF bypass kapasitörü ADJ ve GND arasına bağlanabilir

Çıkış Voltajı Ayarlama Formülü:

• VOUT = 1.25V × (1 + R2/R1)
• R1 = 240Ω (tipik değer)
• R2 değeri istenilen çıkış voltajına göre hesaplanır
• Örnek: 3.3V çıkış için R1=240Ω, R2=391Ω
• Örnek: 5V çıkış için R1=240Ω, R2=720Ω

Komponent Seçimi İpuçları:

• R1 için düşük sıcaklık katsayılı hassas direnç kullanın (±1%)
• R2 için pote kullanırken sabit değer ile seri bağlayarak minimum değeri sınırlayın
• Çıkış kapasitörü için düşük ESR değerine sahip tipler tercih edin
• Tantalum veya alüminyum elektrolitik kapasitörler önerilir
• Yüksek akım uygulamalarında PCB iz genişliklerini yeterli kalınlıkta tasarlayın

PCB Tasarım İpuçları:

• Tab pini (pin 4) için geniş bakır alan ve termal vialar kullanın
• Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
• Ayar dirençlerini ADJ pinine yakın konumlandırın
• Güç ve sinyal hatlarını ayrı tutun
• Yüksek akımlarda ek soğutma alanı sağlayın

Sorun Giderme ve İpuçları

AMS1117-ADJ 1A Ayarlanabilir Lineer Voltaj Regülatörü SOT223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış Voltajı: Ayar dirençlerinin toleransını kontrol edin, bypass kapasitörü ekleyin
• Aşırı Isınma: Termal alanı artırın, akım çekimini azaltın, giriş-çıkış farkını minimuma indirin
• Düşük Çıkış Voltajı: Giriş voltajının yeterli olduğunu (VOUT+1.3V) ve yük akımını kontrol edin
• Gürültülü Çıkış: Daha büyük çıkış kapasitörü, ek LC filtre, toprak bağlantılarını iyileştirin
• Voltaj Ayar Kayması: Hassas dirençler kullanın, termal etkileri minimize edin

Ayarlanabilir Güç Kaynağı İpuçları

• Çıkış voltajını değiştirmek için 10-turn potansiyometre kullanın
• Voltaj aralığını sınırlamak için potansiyometre ile sabit dirençleri kombine edin
• Çıkış akımını izlemek için düşük değerli shunt direnç ve gösterge ekleyin
• Voltaj değişimi sırasında yüksüz test edin, sonra yük bağlayın
• Yüksek voltaj değerleri için giriş voltajı yeterliliğini kontrol edin

Verimlilik Artırma Yöntemleri

• Giriş-çıkış voltaj farkını minimumda tutun (VOUT+2V ideal)
• Düşük akım gerektiren uygulamalarda LDO alternatiflerini değerlendirin
• Yüksek verimlilik gerektiren uygulamalarda buck regülatör kullanmayı düşünün
• Çıkış voltajını projenin ihtiyacına göre minimum değerde tutun
• Batarya uygulamalarında dropout voltajına dikkat edin

Paket İçeriği

• AMS1117-ADJ 1A Ayarlanabilir Lineer Voltaj Regülatörü SOT223
