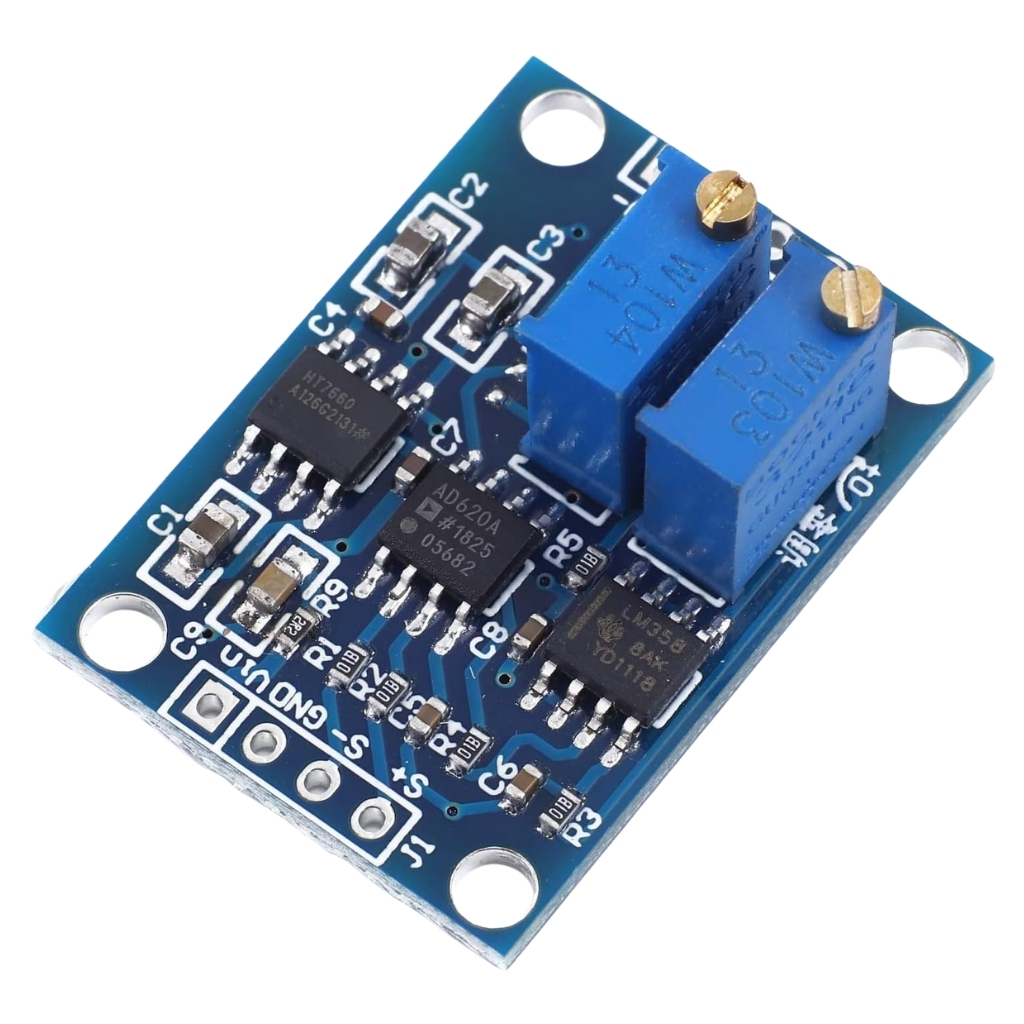

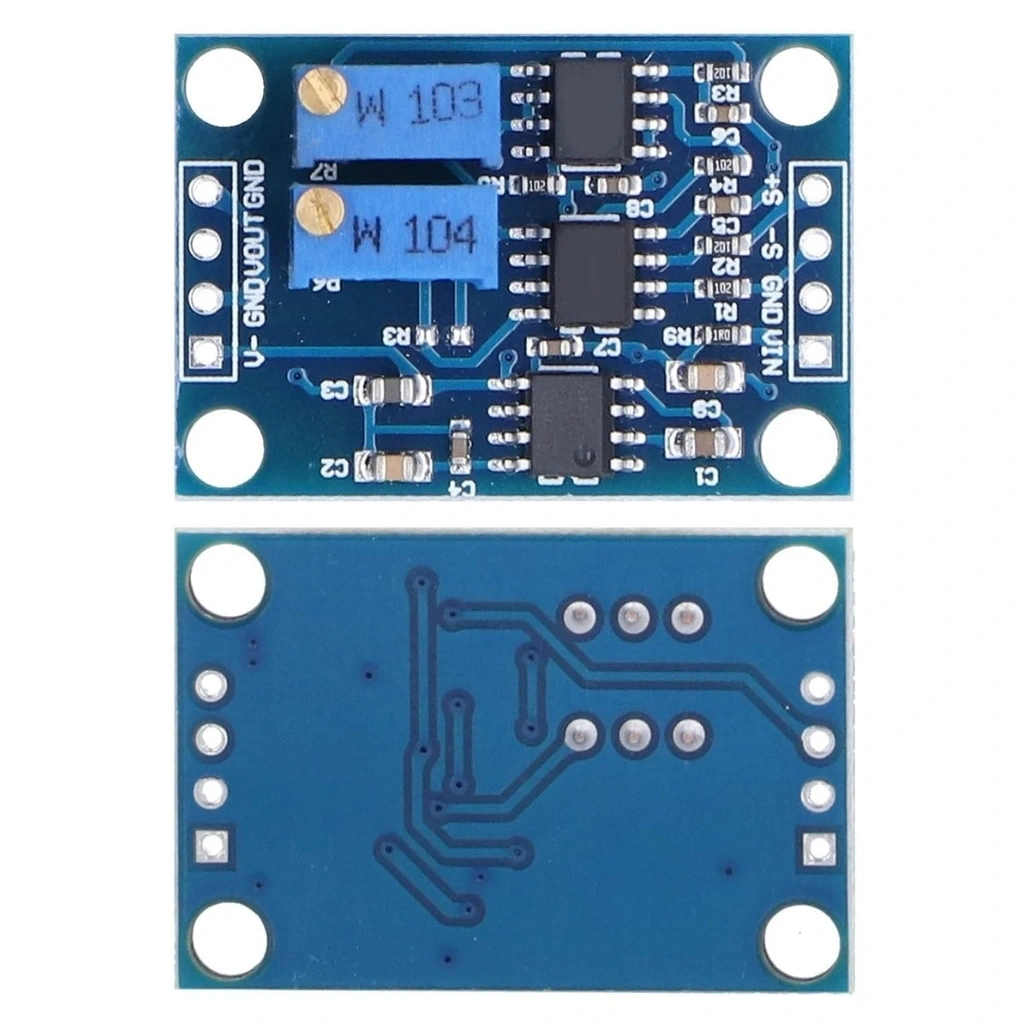

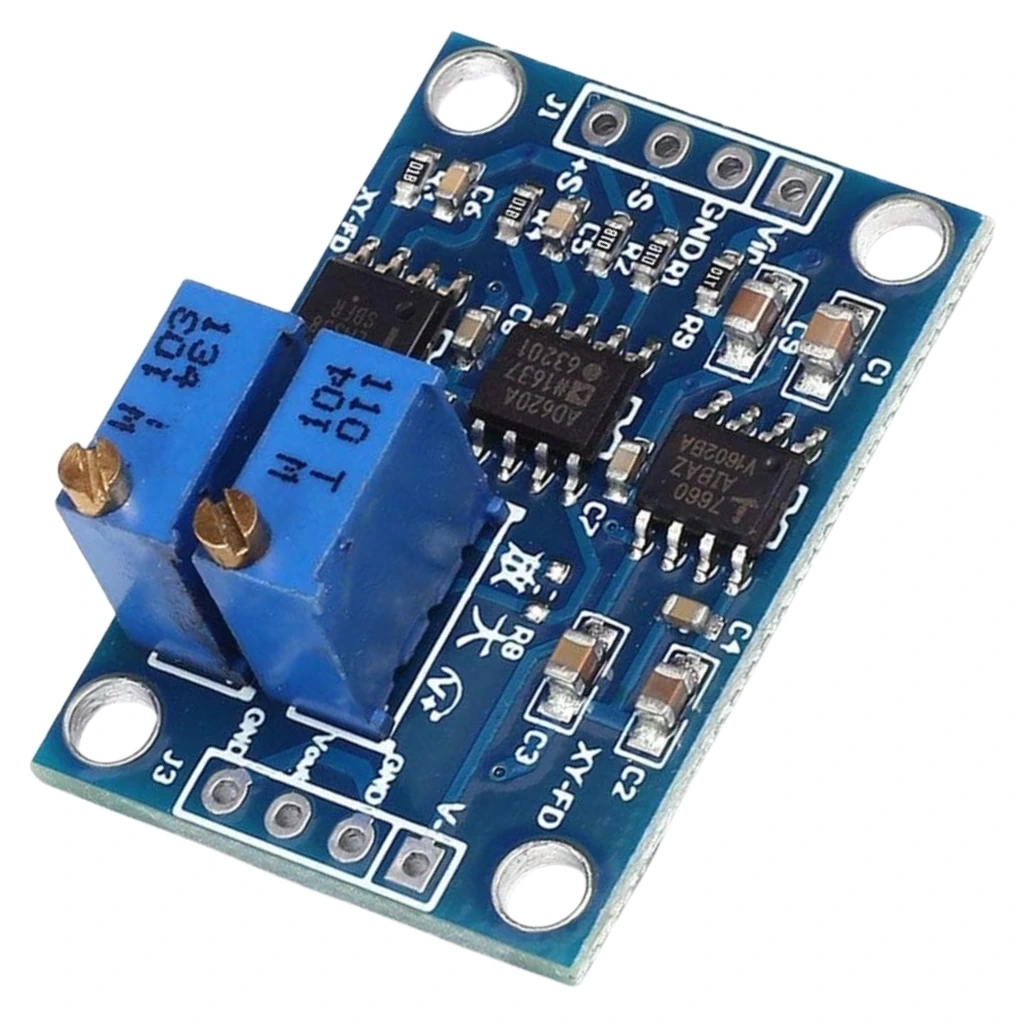

Ad620 Yüksek Hassasiyetli Mikrovolt Küçük Sinyal Enstrümantasyon Amplifikatörü Modülü
AD620 Enstrümantasyon Amplifikatör Modülü, çok düşük seviyedeki analog sinyalleri (mikrovolt düzeyinde) doğru ve düşük gürültü ile yükseltmek amacıyla tasarlanmış yüksek performanslı bir amplifikatör devresidir. Özellikle biyomedikal sinyal işleme (EKG, EMG, EEG), sensör çıkışlarını okuma ve hassas ölçüm sistemlerinde güvenilir ve kararlı çıkış sağlar.
Teknik Özellikler

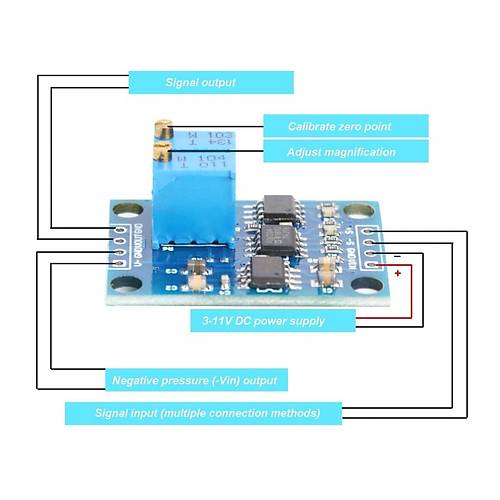

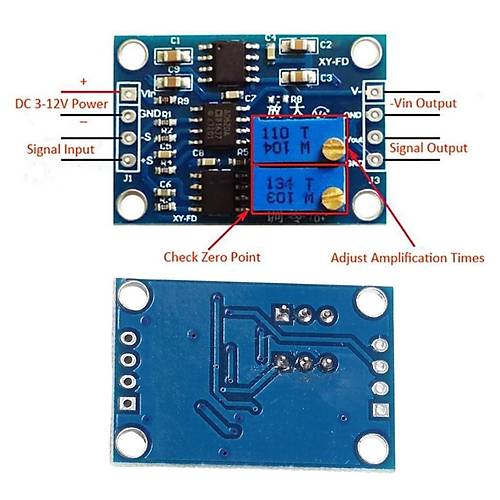

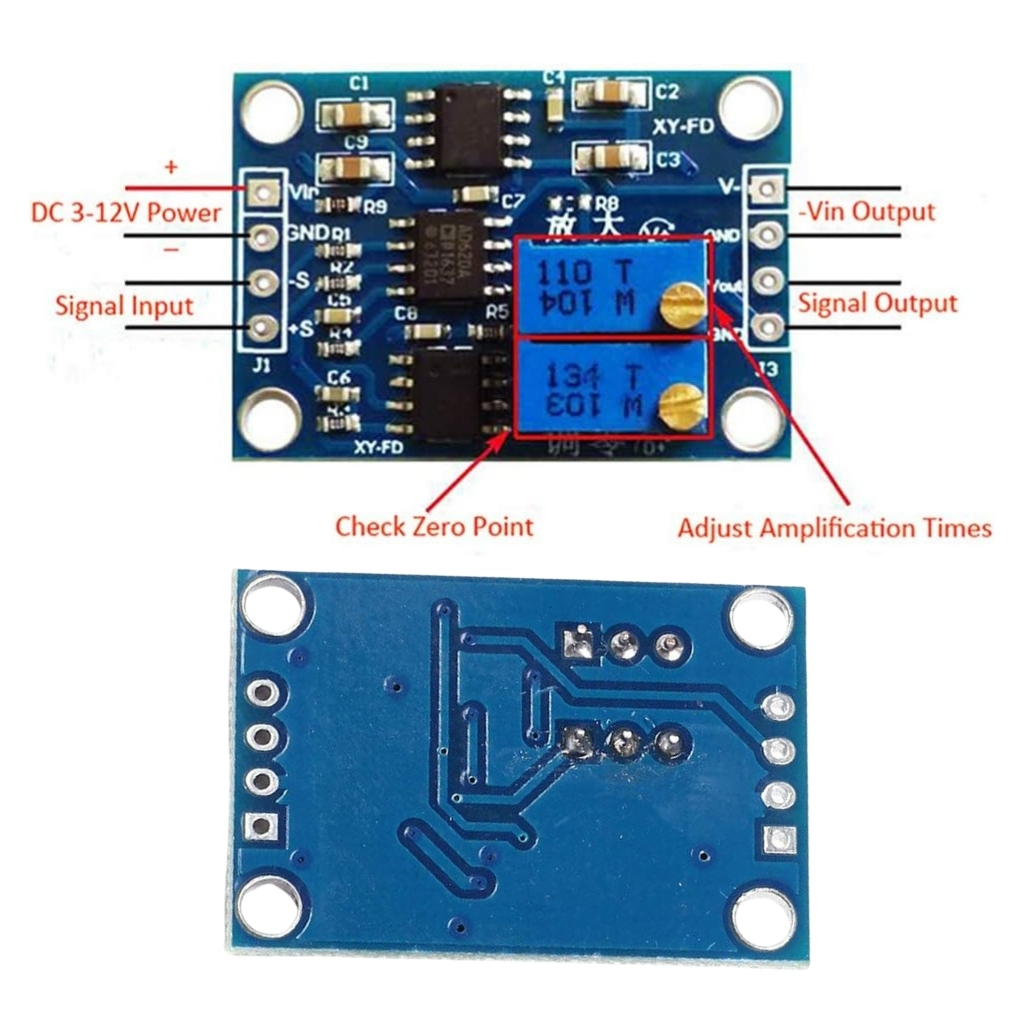

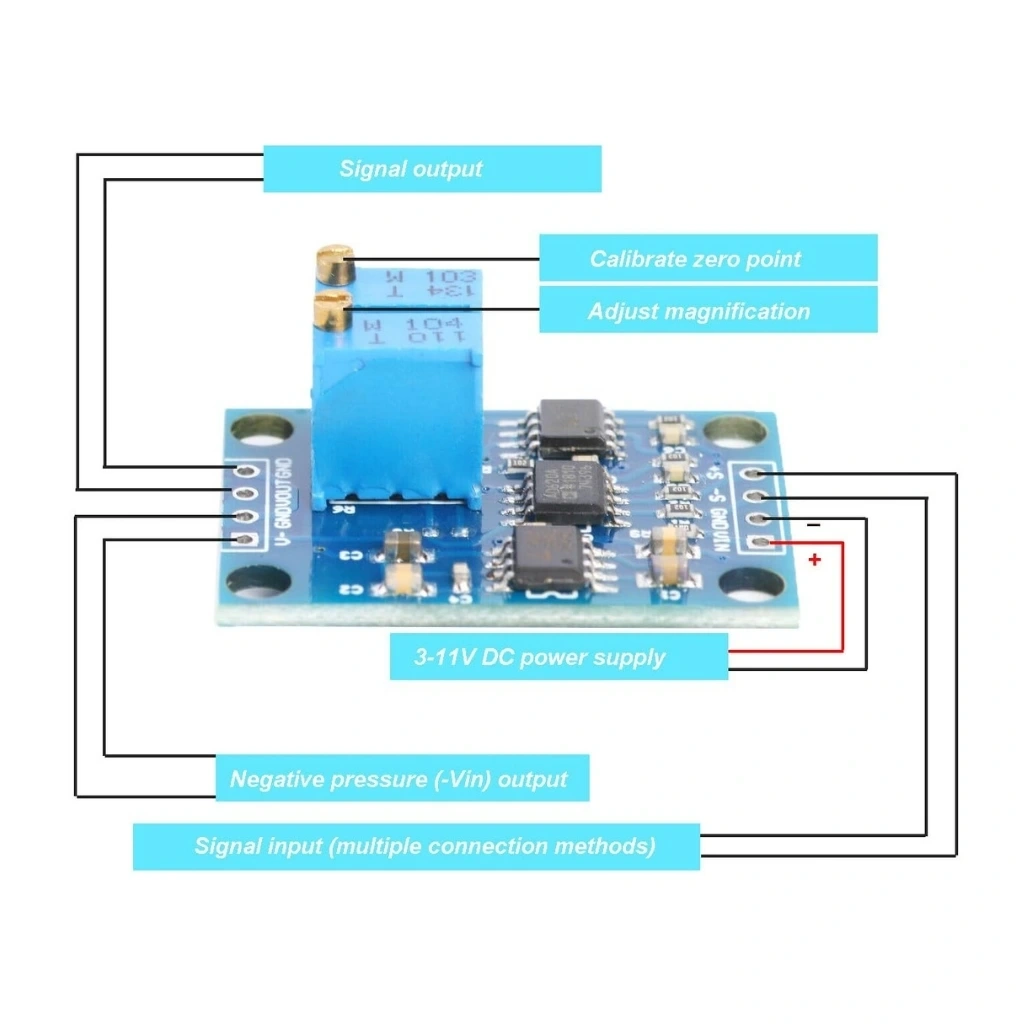

- Giriş voltajı: 3-12 VDC
- Yükseltme: 1,5-1000 kat ayarlanabilir, sıfır ayarlanabilir
- Sinyal giriş voltajı: 100uV - 300mV
- Sinyal çıkış aralığı: (Vin-2V)
- Ofset voltajı: 50V
- Giriş bias akımı: 1.0nA (maks)
- Ortak mod reddetme oranı: 100 dB

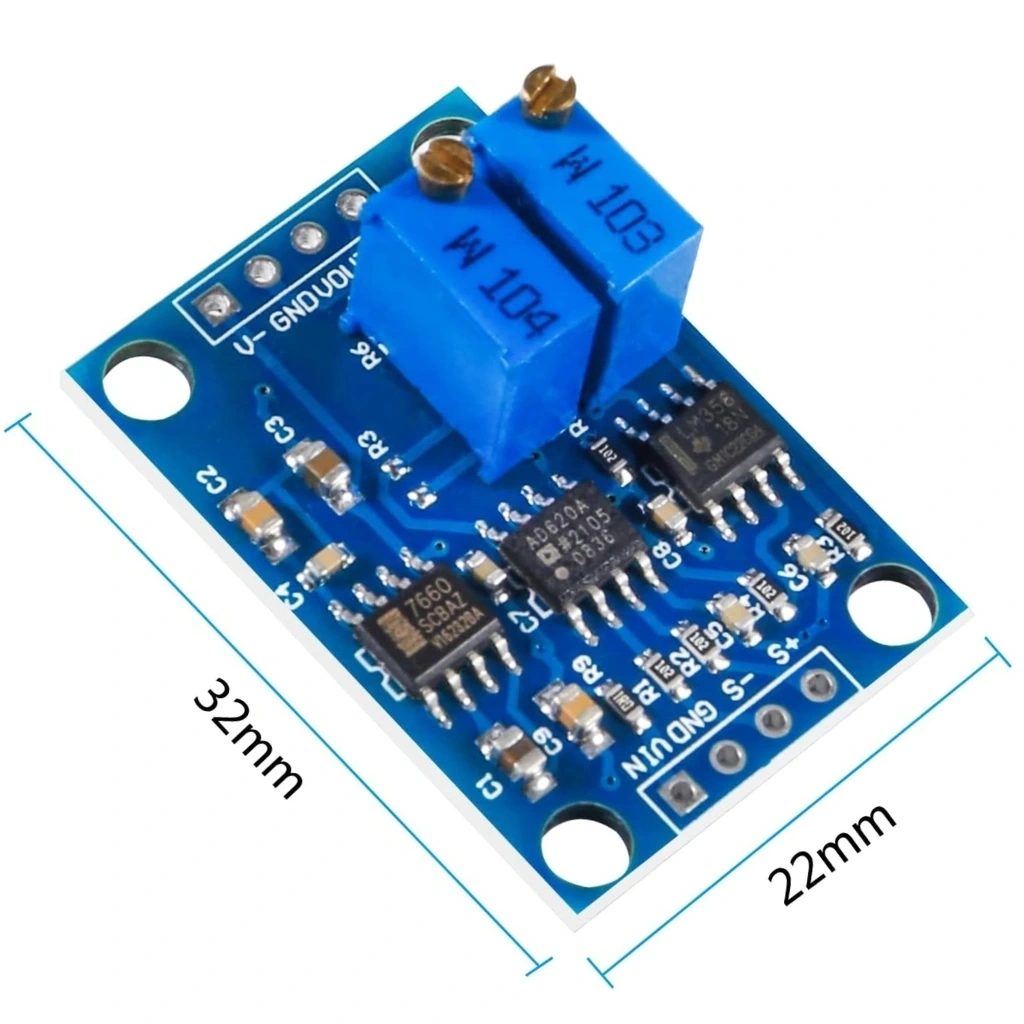

- Boyut: 32 * 22mm
Anahtar Avantajlar
- Mikrovolt düzeyindeki sinyalleri yükseltmede yüksek doğruluk
- Geniş kazanç aralığı ile farklı uygulamalara uyarlanabilir yapı
- Yüksek giriş empedansı, düşük ofset gerilimi ile sensör uyumluluğu
- Biyomedikal ve analog ölçüm sistemleri için özel tasarım
- Gürültüye dayanıklı, kararlı ve uzun ömürlü kullanım
Uygulama Alanları
- EKG / EMG / EEG sinyal güçlendirme
- Ağırlık sensörü (load cell) okuma
- Endüstriyel ölçüm ve veri toplama sistemleri
- Basınç, sıcaklık ve piezoelektrik sensörler
- Üniversite, laboratuvar ve Ar-Ge projeleri
- Hassas analog elektronik deneyleri
Paket İçeriği
1 Adet AD620 Yüksek Hassasiyetli Mikrovolt Sinyal Kuvvetlendirici Modül DC 12V
