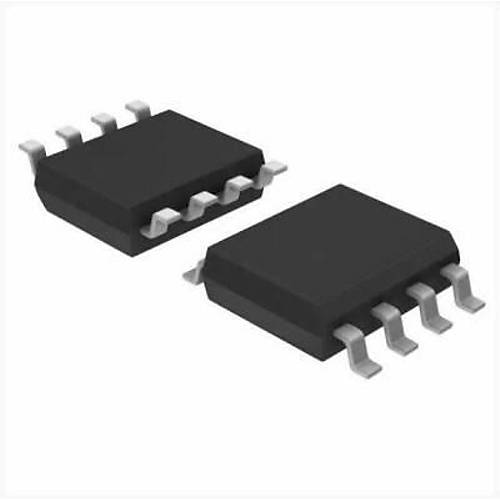

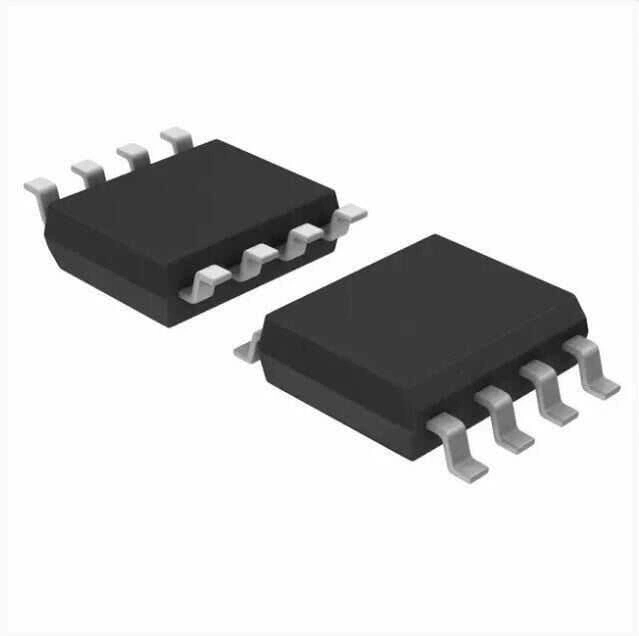

AD603ARZ SOIC-8 Smd Op-Amp Entegresi

AD603ARZ, RF ve IF AGC sistemlerinde kullanım için bir Düşük Gürültülü 90MHz Değişken Kazanç Amplifikatörüdür. 90MHz bant genişliği ile -11dB ila +31dB veya 9MHz bant genişliği ile +9dB ila 51+dB arasında doğru, pin tarafından seçilebilir kazançlar sağlar. Herhangi bir ara kazanç aralığı, bir harici direnç kullanılarak düzenlenebilir. Giriş referanslı gürültü spektral yoğunluğu sadece 1.3nV/?Hz'dir ve önerilen ±5V beslemelerde güç tüketimi 125mW'dir. Desibel kazancı dB cinsinden doğrusaldır, doğru bir şekilde kalibre edilmiştir. Kazanç, yüksek empedans (50MR), düşük önyargı (200nA) diferansiyel girişinde kontrol edilir, ölçekleme 25mV/dB'dir ve kazanç aralığının merkezi 40dB'sini yaymak için sadece 1V'luk bir kazanç kontrol Voltajı gerektirir. Seçilen aralık ne olursa olsun, 1dB'lik bir aralık üstü ve altı aralığı sağlanır. Kazanç kontrol yanıt süresi, 40 dB'lik bir değişiklik için 1µs'den azdır. Diferansiyel kazanç kontrol arayüzü, diferansiyel veya tek uçlu pozitif veya negatif kontrol Voltajlarının kullanımına izin verir.
