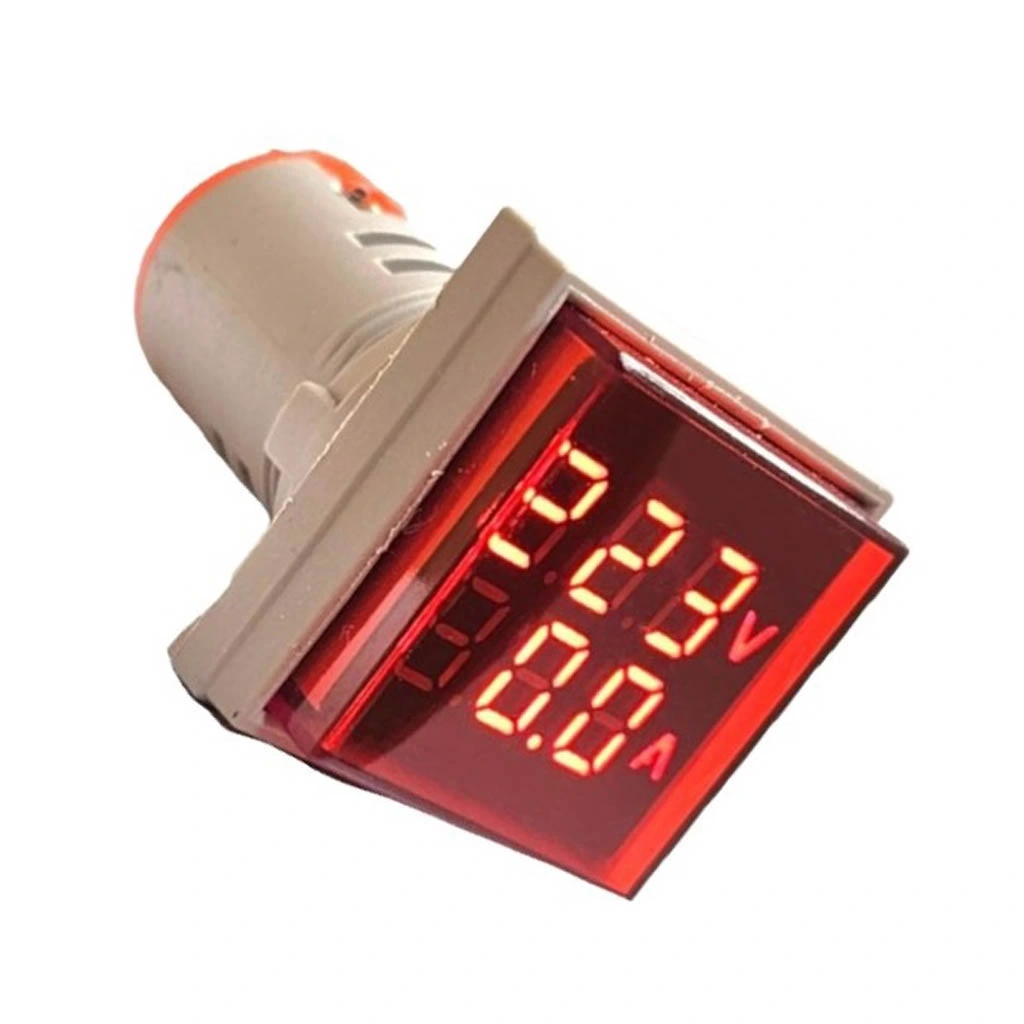

AD22-22VAS 22mm Dijital Volt-Ampermetre Kare Beyaz

AD22-22VAS 22mm Dijital Volt Ampermetre Kare Beyaz

AD22-22VAS 22mm Dijital Volt Ampermetre Kare Beyaz, aynı anda hem voltaj hem de akım değerlerini ölçebilen kompakt ve şık tasarımlı bir ölçüm cihazıdır. 22mm standart montaj deliğine sahip bu kare formlu cihaz, endüstriyel kontrol panellerinden hobi projelerine kadar çeşitli uygulamalarda kolayca kullanılabilir.

Beyaz çerçeveli tasarımı ile modern panellere estetik bir görünüm katar. 60-500V AC aralığındaki voltaj değerlerini ve 0-100A arasındaki akım değerlerini hassas bir şekilde ölçerek, elektrik sistemlerinizin performansını sürekli izlemenize olanak tanır.

LED dijital ekranı sayesinde ölçüm değerlerini net bir şekilde gösteren bu ölçüm ve test aleti, kullanıcı dostu tasarımı ile dikkat çeker. Akım ölçümü için standart akım transformatörü (CT) kullanır, bu sayede elektrik devrelerinizi kesmeden veya değiştirmeden güvenli ölçüm yapabilirsiniz. İki parametreli ekranı ile hem voltaj hem akım değerlerini tek bir cihazda görebilir, böylece panel alanından tasarruf sağlayabilirsiniz. Bu özellik, özellikle güç sistemleri, elektrik dağıtım panoları ve endüstriyel ekipmanların izlenmesinde büyük avantaj sunar.

Yüksek ölçüm hassasiyeti ve güvenilir performans sunan bu voltmetre ampermetre, geniş çalışma sıcaklığı aralığı ve endüstriyel standartlara uygun üretimi ile zorlu çalışma koşullarında bile sorunsuz çalışır. Kolay montaj özellikleri ve standart bağlantı terminalleri, kurulum süresini minimize ederek hızlı entegrasyon sağlar. Profesyonel elektrik teknisyenlerinden elektronik meraklılarına kadar geniş bir kullanıcı kitlesine hitap eden bu cihaz, elektrik sistemlerinizin anlık durumunu izlemek için ideal bir çözümdür.

AD22-22VAS Dijital Volt Ampermetre, enerji izleme sistemleri, güç dağıtım panoları, jeneratör kontrol sistemleri ve yenilenebilir enerji uygulamaları gibi birçok alanda kullanılabilir. Beyaz kare tasarımı, özellikle modern kontrol panelleri ve beyaz renkli ekipmanlarla uyumlu bir görünüm sağlar. Kompakt boyutlarına rağmen, geniş görüş açısı sunan ekranı sayesinde ölçüm değerleri uzak mesafelerden bile rahatlıkla okunabilir. Aşırı yük koruması ve güvenlik sertifikaları ile elektrik sistemlerinizi ve cihazlarınızı koruma altına alırken, hassas ölçümlerle enerji verimliliği ve sistem performansı kontrolü yapmanıza yardımcı olur.

Teknik Özellikler

AD22-22VAS 22mm Dijital Volt Ampermetre Kare Beyaz'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: AD22-22VAS.
• Ölçüm Parametreleri: AC Voltaj ve Akım,
• Voltaj Ölçüm Aralığı: 60V - 500V AC
• Akım Ölçüm Aralığı: 0A - 100A AC (CT ile)
• Ekran Tipi: LED Dijital Gösterge
• Ekran Rengi: Kırmızı (Voltaj) ve Mavi (Akım)
• Çerçeve Rengi: Beyaz
• Form Faktörü: Kare

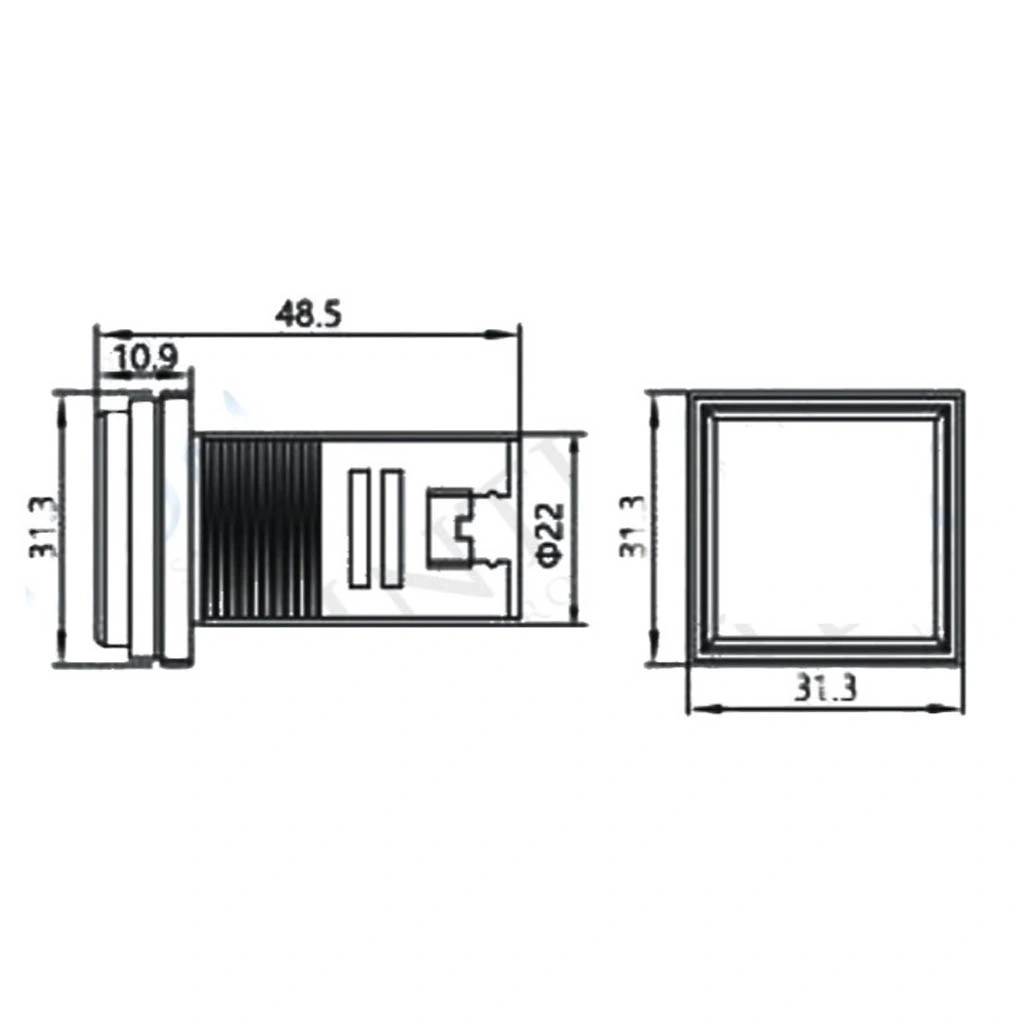

• Montaj Deliği: 22mm çap (standart)
• Dış Boyutlar: Yaklaşık 35mm x 35mm
• Derinlik: Yaklaşık 35mm
• Voltaj Ölçüm Hassasiyeti: ±1% (tam skalanın)
• Akım Ölçüm Hassasiyeti: ±1% (tam skalanın)
• CT Oranı: 100A/5A standart
• Güç Kaynağı: Ölçülen voltaj hattından (doğrudan besleme)
• Güç Tüketimi: <3W
• Örnekleme Hızı: Yaklaşık 2-3 ölçüm/saniye
• Ekran Yenileme Hızı: Yaklaşık 500ms
• Bağlantı Tipi:
  • Voltaj ölçümü: 2 tel bağlantı
  • Akım ölçümü: CT kullanarak 2 tel bağlantı
• Çalışma Frekansı: 45Hz - 65Hz
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Depolama Sıcaklığı: -20°C ile +70°C arası
• Çalışma Nemi: ≤85% RH (yoğuşmasız)
• Koruma Derecesi: IP50 (ön panel)
• Yükseklik: ≤2000m
• Gövde Malzemesi: Alev geciktirici plastik
• Terminal Kapasitesi: Maksimum 2.5mm² kablo
• Ağırlık: Yaklaşık 65g
• Montaj Pozisyonu: Herhangi bir yönde
• Akım Ölçüm Metodu: Harici akım transformatörü ile (dahil değildir)
• Kurulum Kategorisi: CAT III
• Sertifikalar: CE, RoHS

Kullanım Alanları

AD22-22VAS 22mm Dijital Volt Ampermetre Kare Beyaz'ın kullanılabileceği çeşitli alanlar ve uygulamalar.

Endüstriyel Uygulamalar

• Elektrik dağıtım panoları
• Kontrol sistemleri
• Jeneratör izleme panelleri
• Endüstriyel makine kontrol üniteleri
• Fabrika elektrik sistemleri izleme

Ticari ve Konut Uygulamaları

• Bina elektrik sistemleri
• Ana elektrik panelleri
• Enerji tüketim izleme
• Güç kalitesi kontrolü
• UPS ve güç kaynağı sistemleri

Yenilenebilir Enerji Sistemleri

• Güneş enerjisi invertörleri
• Rüzgar türbini kontrol panelleri
• Akü şarj sistemleri
• Enerji dönüşüm istasyonları
• Hibrit enerji sistemleri

Eğitim ve Laboratuvar Uygulamaları

• Eğitim panoları
• Laboratuvar test sistemleri
• Elektrik-elektronik eğitim setleri
• Araştırma projeleri
• Elektronik deney düzenekleri

Avantajlar ve Özellikler

AD22-22VAS 22mm Dijital Volt Ampermetre Kare Beyaz'ın sağladığı avantajlar ve özellikler.

• Çift Parametre Ölçümü: Tek cihazda hem voltaj hem akım izleme imkanı
• Kompakt Tasarım: 22mm standart montaj deliğine uygun boyut
• Modern Görünüm: Beyaz kare çerçevesi ile şık ve temiz tasarım
• Yüksek Görünürlük: Parlak LED ekran ile uzak mesafeden okuma kolaylığı
• Temassız Akım Ölçümü: CT ile güvenli ve sistemi kesintiye uğratmayan ölçüm
• Geniş Ölçüm Aralığı: 60-500V AC / 0-100A geniş operasyon aralığı
• Kolay Montaj: Standart 22mm delik kesimi ile hızlı kurulum
• Doğrudan Besleme: Harici güç kaynağı gerektirmeyen tasarım
• Yüksek Hassasiyet: ±1% doğruluk ile güvenilir ölçüm
• Geniş Çalışma Sıcaklığı: -10°C ile +50°C arası zorlu ortamlarda çalışabilme
• Endüstriyel Standartlar: CAT III güvenlik kategorisi ile profesyonel uyumluluk
• Alev Geciktirici Gövde: Güvenlik odaklı malzeme seçimi

Montaj ve Bağlantı Rehberi

AD22-22VAS 22mm Dijital Volt Ampermetre Kare Beyaz'ın montajı ve etkili kullanımı için rehber bilgiler.

Montaj Adımları:

• Panel Hazırlığı:
  • Montaj panelinde 22mm çapında yuvarlak bir delik açın
  • Deliğin temiz ve pürüzsüz olduğundan emin olun
• Cihazın Yerleştirilmesi:
  • Cihazı önden panel deliğine yerleştirin
  • Arka taraftan kelebek somunu veya sabitleme halkasını takıp sıkın
  • Cihazın panele sıkıca oturduğundan emin olun
• Voltaj Bağlantısı:
  • Cihazın voltaj giriş terminallerini belirleyin (genellikle L ve N işaretli)
  • L terminalini ölçülecek hattın faz (L) bağlantısına bağlayın
  • N terminalini nötr (N) hattına bağlayın
  • Uygun kablo kalınlığı kullanın (maks. 2.5mm²)

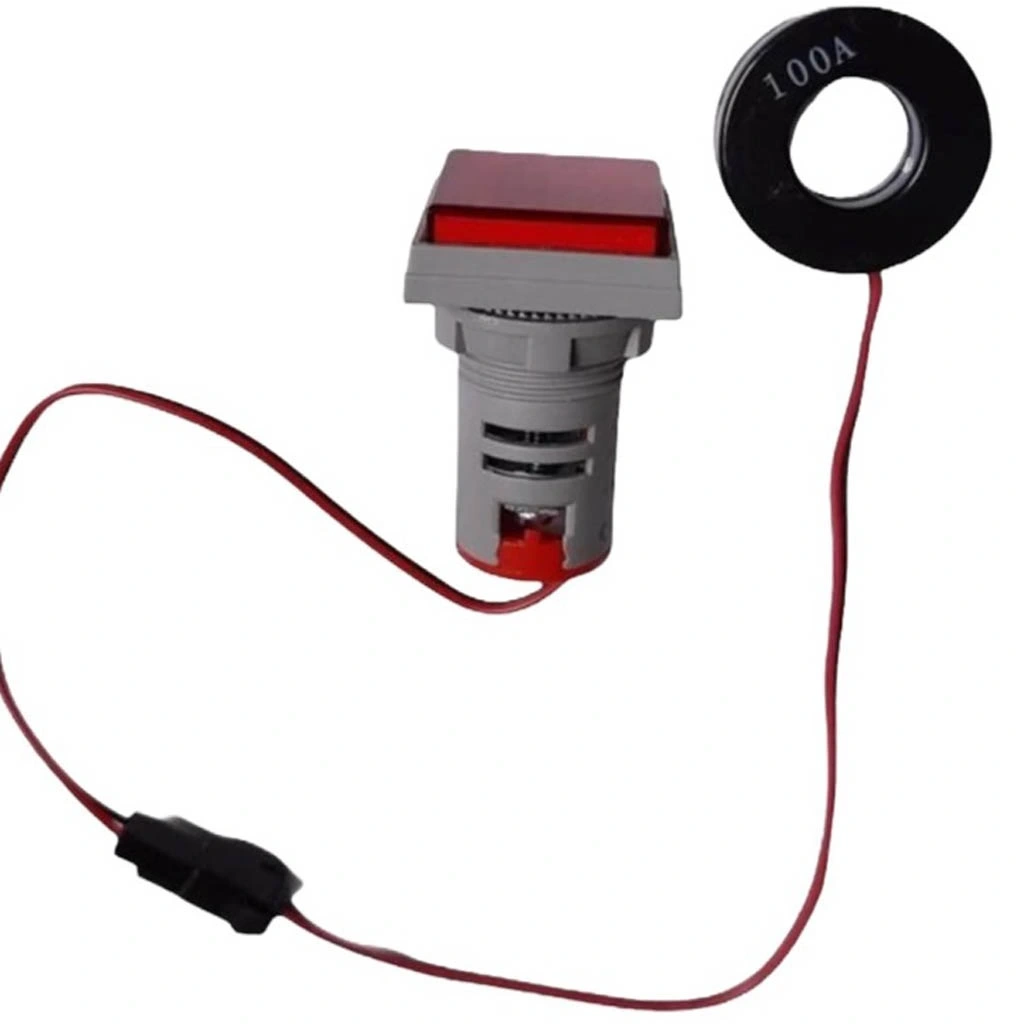

• Akım Transformatörü (CT) Bağlantısı:
  • Akım transformatörünü ölçülecek hat üzerine geçirin
  • CT'nin K/L1 tarafının güç kaynağına, l/L2 tarafının yüke bakmasına dikkat edin
  • CT'nin sekonder (S1-S2) uçlarını cihazın akım giriş terminallerine bağlayın
  • CT bağlantılarının doğru polaritede olduğundan emin olun

Doğru Kullanım İçin Öneriler:

• Güvenlik Önlemleri:
  • Tüm bağlantıları ana güç kapalıyken yapın
  • CT'nin sekonder uçlarını asla açık devre bırakmayın
  • Voltaj hatlarına uygun sigorta kullanın
• Bağlantı Kalitesi:
  • Terminallere bağlantıları sıkıca yapın
  • Gevşek bağlantılar ısınmaya ve hatalı okumalara neden olabilir
• CT Seçimi:
  • Standart 100A/5A oranında CT kullanın
  • Ölçülecek maksimum akıma uygun CT seçin
• İzolasyon:
  • Tüm bağlantıları uygun şekilde izole edin
  • Açıkta kalan iletken kısımları elektrik bandı ile kapatın

Sorun Giderme ve Bakım

AD22-22VAS 22mm Dijital Volt Ampermetre Kare Beyaz için sorun giderme ve bakım önerileri.

Sık Karşılaşılan Sorunlar

• Ekran Açılmıyor:
  • Voltaj bağlantılarını kontrol edin
  • Besleme voltajının 60V'un üzerinde olduğundan emin olun
  • Bağlantı terminallerindeki kabloların sıkılığını kontrol edin
• Yanlış Voltaj Gösterimi:
  • Voltaj bağlantılarının doğru olduğunu kontrol edin
  • Besleme frekansının uygun aralıkta olduğunu doğrulayın (45-65Hz)
  • Başka bir ölçüm cihazı ile karşılaştırın
• Akım Göstergesi Çalışmıyor:
  • CT bağlantılarını kontrol edin
  • CT'nin doğru yönde takıldığından emin olun
  • CT'nin sekonder devresi kısa devre olmamalı veya açık olmamalı
• Kararsız Değerler:
  • Bağlantıların sağlam olduğundan emin olun
  • Güç kaynağı dalgalanmalarını kontrol edin
  • Elektromanyetik girişim kaynaklarını uzaklaştırın

Bakım Önerileri

• Düzenli Kontroller:
  • Bağlantı terminallerinin sıkılığını periyodik olarak kontrol edin
  • CT bağlantılarını ve durumunu düzenli kontrol edin
  • Cihaz çevresinde aşırı ısınma olup olmadığını kontrol edin
• Temizlik:
  • Cihazın ön panelini kuru veya hafif nemli yumuşak bir bezle temizleyin
  • Kimyasal temizleyiciler kullanmaktan kaçının
  • Terminalleri temiz ve tozsuz tutun
• Çevresel Faktörler:
  • Cihazı aşırı sıcak, nem ve tozdan koruyun
  • Titreşimli ortamlarda ekstra sabitleme önlemleri alın
  • Doğrudan güneş ışığından koruyun

Paket İçeriği

• AD22-22VAS 22mm Dijital Volt Ampermetre Kare Beyaz
