AD22-22VA 22mm Voltampermetre 50-500V 0-100A AC Kırmızı

AD22-22VA 22mm Voltampermetre 50-500V 0-100A AC Kırmızı

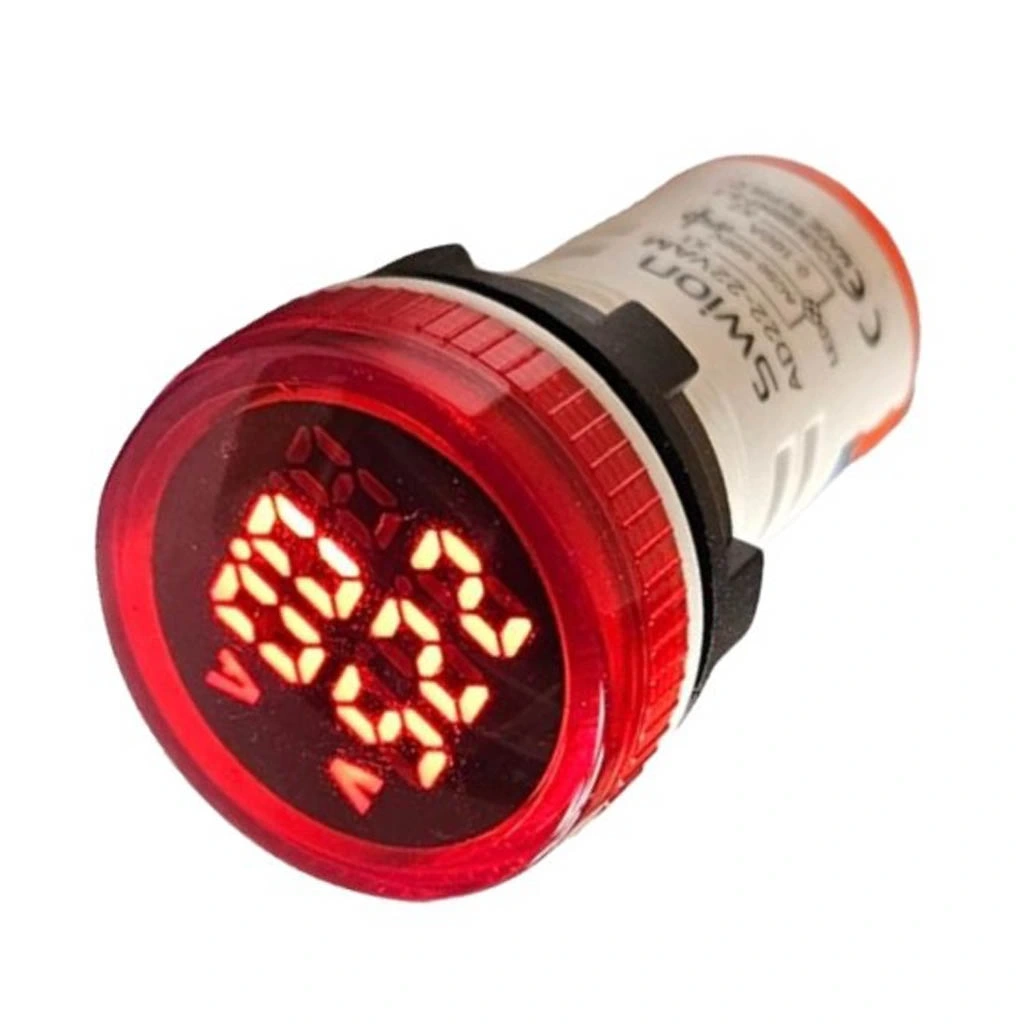

AD22-22VA 22mm Voltampermetre, endüstriyel uygulamalar ve elektrik sistemleri için tasarlanmış kompakt ve pratik bir ölçüm cihazıdır. Standart 22mm montaj çapı ile pano içine kolayca monte edilebilen bu cihaz, aynı anda hem voltaj (50-500V AC) hem de akım (0-100A AC) değerlerini Kırmızı LED ekranı üzerinde gösterir.

Panel tipi tasarımı ve yüksek görünürlüklü Kırmızı dijital göstergesi ile öne çıkan bu ölçüm ve test aletleri ürünü, elektrik panolarına, kontrol sistemlerine veya endüstriyel makinelere kolayca entegre edilebilir. Yüksek ölçüm hassasiyeti ve geniş ölçüm aralığı sayesinde, çeşitli elektrik sistemlerinin anlık olarak izlenmesi ve denetlenmesinde güvenilir sonuçlar sunar.

Elektrik panoları, endüstriyel kontrol sistemleri ve güç izleme uygulamaları için ideal bir voltmetre ampermetre olan AD22-22VA, akım transformatörü ile birlikte kullanılarak 100A'ya kadar akım ölçümü yapabilir. Kompakt boyutu, kolay kurulumu ve dayanıklı yapısıyla, profesyonel elektrik sistemleri ve endüstriyel otomasyon projelerinde tercih edilen bir ölçüm cihazıdır.

Teknik Özellikler

AD22-22VA 22mm Voltampermetre 50-500V 0-100A AC Kırmızı'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: AD22-22VA
• Montaj Çapı: 22mm
• Ölçüm Tipi: Voltaj ve Akım (Voltampermetre)
• Voltaj Ölçüm Aralığı: 50-500V AC
• Akım Ölçüm Aralığı: 0-100A AC (akım trafosu ile)
• Ekran Tipi: LED dijital gösterge
• Ekran Rengi: Kırmızı
• Hassasiyet: ±0.5% ±2 dijit
• Ölçüm Frekansı: 45-65 Hz
• Çalışma Gerilimi: 80-300V AC
• Bağlantı Tipi: Vida terminalleri
• Güç Tüketimi: <5W
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Koruma Derecesi: IP20 (ön panel)
• Malzeme: Yüksek kaliteli plastik gövde

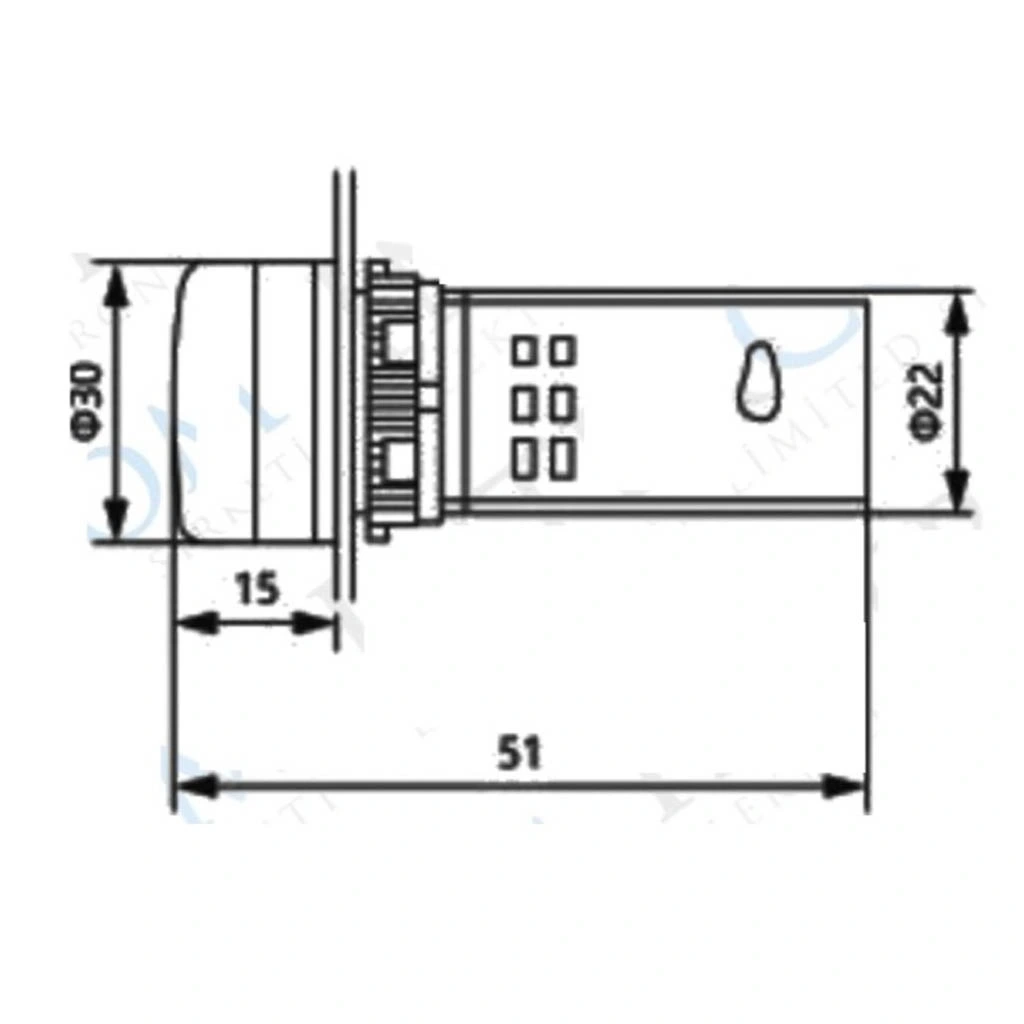

• Montaj Derinliği: Yaklaşık 65mm
• Ağırlık: Yaklaşık 80 gram
• Menşei: Çin.

Kullanım Alanları

AD22-22VA 22mm Voltampermetre 50-500V 0-100A AC Kırmızı'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Kontrol Sistemleri

• Elektrik panoları
• Kontrol panelleri
• Otomasyon sistemleri
• Makine kontrol üniteleri
• PLC sistemleri

Güç İzleme ve Yönetim

• Elektrik dağıtım sistemleri
• Jeneratör kontrol panelleri
• UPS sistemleri
• Güç kaynakları
• Enerji izleme sistemleri

Bina ve Tesis Yönetimi

• Bina otomasyon sistemleri
• HVAC kontrol sistemleri
• Aydınlatma kontrol panelleri
• Enerji yönetim sistemleri
• Tesis bakım ve izleme

Özel Uygulamalar

• Laboratuvar test ekipmanları
• Elektrikli araç şarj istasyonları
• Alternatif enerji sistemleri
• Endüstriyel fırınlar
• Motor kontrol sistemleri

Avantajlar ve Özellikler

AD22-22VA 22mm Voltampermetre 50-500V 0-100A AC Kırmızı'in sağladığı avantajlar ve çözümler.

• Çift Ölçüm: Tek cihazda hem voltaj hem akım izleme
• Standart Montaj: 22mm çap ile kolay entegrasyon
• Geniş Ölçüm Aralığı: 50-500V ve 0-100A geniş spektrum
• Kırmızı LED Ekran: Düşük ışıklı ortamlarda bile mükemmel görünürlük
• Kolay Kurulum: Basit bağlantı ve montaj imkanı
• Kompakt Tasarım: Sınırlı alanlarda kullanım için ideal
• Yüksek Hassasiyet: Doğru ve güvenilir ölçümler
• Düşük Güç Tüketimi: 5W'dan az enerji kullanımı
• Dayanıklı Yapı: Endüstriyel ortamlarda uzun ömürlü kullanım
• Esnek Entegrasyon: Mevcut sistemlere kolayca dahil edilebilme

Kurulum ve Bağlantı Rehberi

AD22-22VA 22mm Voltampermetre 50-500V 0-100A AC Kırmızı'in doğru kurulumu ve bağlantısı hakkında bilgiler.

Temel kurulum adımları:

• Panel Hazırlığı: Montaj panelinde 22mm çapında temiz bir delik açın
• Cihaz Yerleştirme: Cihazı önden deliğe yerleştirin ve arkadan sabitleme parçasıyla sıkıştırın
• Voltaj Bağlantısı: L ve N terminallerine ölçülecek hattın faz ve nötr hatlarını bağlayın
• Akım Trafosu Bağlantısı: Akım transformatörünün ikincil uçlarını K ve L terminallerine bağlayın
• Besleme Bağlantısı: Cihazın çalışması için gerekli besleme gerilimini bağlayın
• Son Kontrol: Tüm bağlantıları kontrol edip cihazı çalıştırın

Bağlantı şeması ve öneriler:

• Voltaj Ölçümü: Doğrudan hat gerilimini ölçer, sigorta koruması önerilir
• Akım Ölçümü: CT (Akım Transformatörü) üzerinden ölçüm yapılır
• CT Seçimi: Ölçülecek maksimum akım ve hassasiyet gereksinimlerine göre uygun CT seçilmelidir
• Kablo Kalınlığı: Ölçülecek akıma uygun kesitte kablo kullanın
• Terminal Bağlantısı: Vida terminallerini aşırı sıkmadan, uygun torkta sıkın
• Güvenlik: Kurulum öncesi tüm enerjinin kesildiğinden emin olun

Sorun Giderme ve Bakım

AD22-22VA 22mm Voltampermetre 50-500V 0-100A AC Kırmızı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ekran Açılmıyor: Besleme gerilimini ve bağlantıları kontrol edin
• Yanlış Voltaj Ölçümü: Voltaj bağlantılarını ve kablo kalitesini kontrol edin
• Yanlış Akım Ölçümü: CT bağlantılarını ve oranını kontrol edin
• Dalgalanan Değerler: Güç kaynağı kalitesini ve topraklama durumunu kontrol edin
• Ekranda Titreşim: Parazit kaynaklarından uzaklaştırın veya filtre kullanın

Bakım İpuçları

• Düzenli olarak terminal bağlantılarının sıkılığını kontrol edin
• Ekran yüzeyini kuru ve yumuşak bir bezle temizleyin
• CT bağlantılarını periyodik olarak kontrol edin
• Cihazı aşırı nem ve tozdan koruyun
• Anormal davranış durumunda hemen enerjisini kesin ve kontrol edin

Paket İçeriği

• AD22-22VA 22mm Voltampermetre 50-500V 0-100A AC Kırmızı
