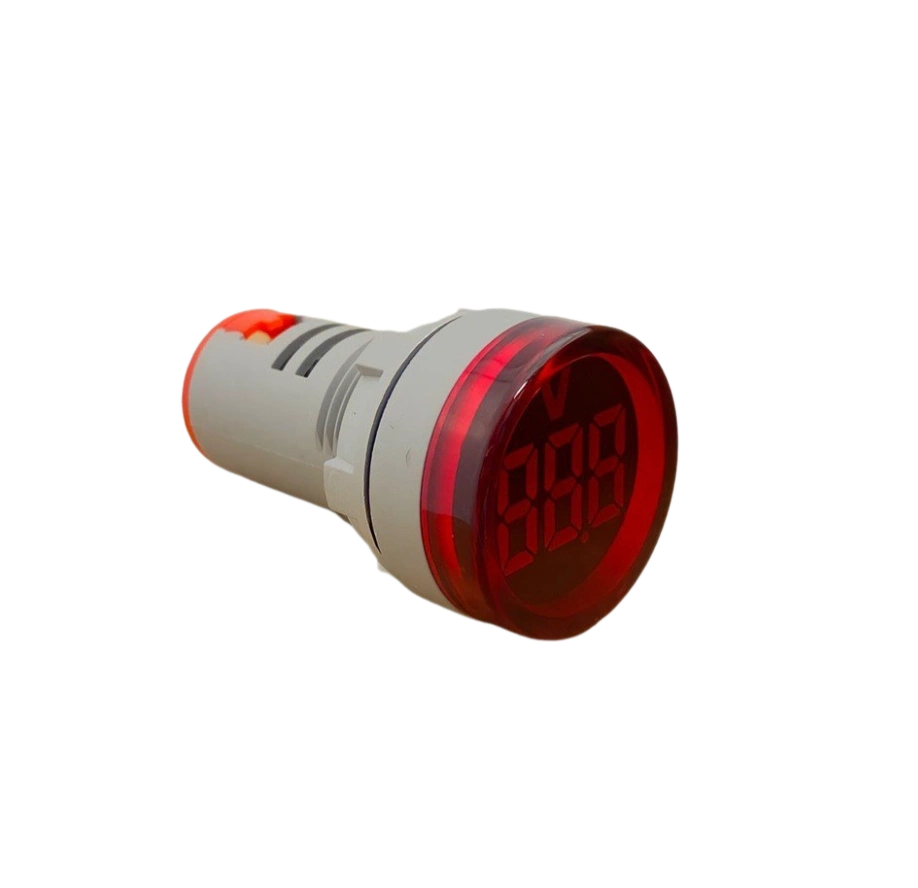

AD22-22V-DC 22mm Dijital Voltmetre 5-50V DC Kırmızı

AD22-22V DC 22mm Dijital Voltmetre 5-50V DC Kırmızı

AD22-22V DC 22mm Dijital Voltmetre, elektronik sistemler ve DC güç kaynaklarının voltaj değerlerini izlemek için tasarlanmış kompakt ve kullanışlı bir ölçüm cihazıdır. Standart 22mm montaj çapı ile kontrol panellerine, elektrik panolarına veya cihaz içine kolayca monte edilebilen bu voltmetre, 5-50V DC aralığındaki gerilim değerlerini net bir şekilde kırmızı LED ekranında gösterir.

Panel tipi tasarımı ve yüksek parlaklıklı kırmızı dijital göstergesi ile öne çıkan bu ölçüm ve test aletleri ürünü, düşük güç tüketimi ve yüksek ölçüm hassasiyeti sunar. İki telli basit bağlantı sistemi sayesinde, akü izleme sistemleri, DC güç kaynakları, araç içi elektronik sistemler ve endüstriyel kontrol panolarında kolayca kullanılabilir.

Elektronik projelerde ve DC güç izleme uygulamalarında tercih edilen bir voltmetre ampermetre türü olan AD22-22V, kompakt boyutu, kolay kurulumu ve dayanıklı yapısıyla, hem profesyonel hem de hobi amaçlı kullanıcılar için ideal bir seçimdir. Geniş çalışma sıcaklığı aralığı ve güvenilir ölçüm performansı, çeşitli çalışma koşullarında uzun süreli kullanım için uygundur.

Teknik Özellikler

AD22-22V DC 22mm Dijital Voltmetre 5-50V DC Kırmızı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: AD22-22V DC
• Montaj Çapı: 22mm
• Ölçüm Tipi: DC Voltaj
• Ölçüm Aralığı: 5-50V DC
• Ekran Tipi: LED dijital gösterge
• Ekran Rengi: Kırmızı
• Hassasiyet: ±0.5% ±2 dijit
• Bağlantı Tipi: 2 telli (pozitif ve negatif)
• Çalışma Gerilimi: 5-50V DC (doğrudan ölçülen gerilimden beslenir)
• Güç Tüketimi: <20mA
• Çalışma Sıcaklığı: -10°C ile +65°C arası
• Koruma Derecesi: IP20 (ön panel)
• Malzeme: Yüksek kaliteli plastik gövde
• Montaj Derinliği: Yaklaşık 25mm
• Ön Panel Boyutu: Yaklaşık 30 x 30mm
• Ağırlık: Yaklaşık 25 gram
• Yenileme Hızı: 500 ms
• Menşei: Çin.

Kullanım Alanları

AD22-22V DC 22mm Dijital Voltmetre 5-50V DC Kırmızı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Projeler

• DC güç kaynağı projeleri
• Arduino ve Raspberry Pi uygulamaları
• Elektronik cihaz prototipleri
• LED sürücü devreleri
• Hobi elektronik projeleri

Otomotiv Uygulamaları

• Akü izleme sistemleri
• Araç içi DC voltaj monitörleri
• Solar şarj kontrol panelleri
• Karavan ve tekne elektrik sistemleri
• Alternatör çıkış kontrolleri

Endüstriyel Kontrol

• DC güç dağıtım sistemleri
• Makine kontrol panelleri
• PLC sistemleri
• DC motor kontrol üniteleri
• Güç kaynağı izleme sistemleri

Yenilenebilir Enerji

• Solar panel sistemleri
• Rüzgar türbini kontrol panelleri
• Akü şarj sistemleri
• UPS sistemleri
• Off-grid enerji çözümleri

Avantajlar ve Özellikler

AD22-22V DC 22mm Dijital Voltmetre 5-50V DC Kırmızı'nın sağladığı avantajlar ve çözümler.

• Kompakt Tasarım: 22mm standart montaj çapı ile kolay entegrasyon
• Kırmızı LED Ekran: Net görünürlük ve kolay okunabilirlik
• Geniş Ölçüm Aralığı: 5V-50V arası DC gerilim ölçümü
• Basit Bağlantı: Sadece iki tel ile kolay kurulum
• Doğrudan Besleme: Harici güç kaynağı gerektirmez
• Düşük Güç Tüketimi: 20mA'den az akım çekişi
• Yüksek Hassasiyet: ±0.5% doğruluk oranı
• Sağlam Yapı: Dayanıklı plastik muhafaza
• Geniş Sıcaklık Aralığı: -10°C ile +65°C arası çalışma sıcaklığı
• Uygun Fiyat: Ekonomik çözüm sunması

Kurulum ve Bağlantı Rehberi

AD22-22V DC 22mm Dijital Voltmetre 5-50V DC Kırmızı'nın doğru kurulumu ve bağlantısı hakkında bilgiler.

Temel kurulum adımları:

• Panel Hazırlığı: Montaj için 22mm çapında temiz bir delik açın
• Cihaz Yerleştirme: Voltmetreyi ön taraftan panele yerleştirin
• Sabitleme: Arka taraftan kilitleme somunu ile sıkıştırarak sabitleyin
• Kablo Bağlantısı: Pozitif (+) ve negatif (-) kablolarını doğru terminallere bağlayın
• Polarite Kontrolü: Doğru polaritede bağlantı yaptığınızdan emin olun
• Kontrol: Bağlantıyı tamamladıktan sonra cihazın çalışmasını kontrol edin

Bağlantı türleri ve öneriler:

• Direkt Ölçüm: Voltmetreyi doğrudan DC kaynağa paralel bağlayın
• Akü İzleme: Akünün + ve - uçlarına paralel bağlantı yapın
• Koruma: Pozitif hatta 0.5A sigorta kullanılması önerilir
• Kablo Seçimi: En az 22 AWG (0.33mm²) kalınlığında kablo kullanın
• Mesafe: Uzun mesafelerde voltaj düşümünü önlemek için kalın kablo tercih edin
• Titreşimli Ortamlar: Kabloları sabitleyerek titreşimden etkilenmemesini sağlayın

Sorun Giderme ve Bakım

AD22-22V DC 22mm Dijital Voltmetre 5-50V DC Kırmızı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ekran Açılmıyor: Voltaj seviyesini kontrol edin, 5V'un altında olmadığından emin olun
• Hatalı Okuma: Bağlantı kalitesini ve kablo direncini kontrol edin
• Titreşen Değerler: Güç kaynağı ripple değerini azaltın, filtre kapasitörü ekleyin
• Karanlık Ekran: Voltaj seviyesini ve bağlantı polaritesini kontrol edin
• Düşük Kontrast: Giriş voltajının 5V'un üzerinde olduğundan emin olun

Bakım İpuçları

• Ekran yüzeyini yumuşak, kuru bir bezle düzenli olarak temizleyin
• Bağlantı terminallerinin sıkılığını periyodik olarak kontrol edin
• Cihazı aşırı tozlu ve nemli ortamlardan koruyun
• Yüksek sıcaklık değişimlerinden kaçının
• Uzun süre kullanılmayacaksa devreden ayırın

Paket İçeriği

• AD22-22V DC 22mm Dijital Voltmetre 5-50V DC Kırmızı
