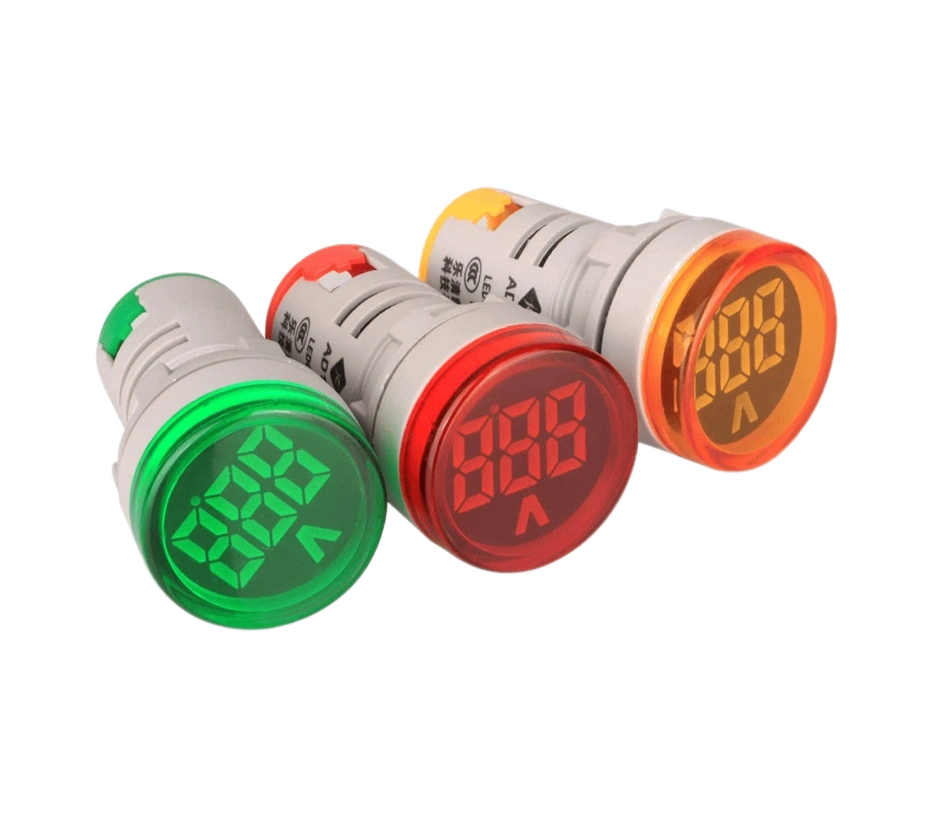

AD22-22V 22mm Dijital Voltmetre 20-500V AC Kırmızı

AD22-22V 22mm Dijital Voltmetre 20-500V AC Kırmızı

AD22-22V 22mm Dijital Voltmetre, elektrik sistemlerindeki AC voltaj değerlerini hassas bir şekilde ölçmek ve izlemek için tasarlanmış, kompakt ve kullanışlı bir panel tipi ölçüm cihazıdır.

Standart 22mm montaj çapı ile elektrik panolarına, kontrol sistemlerine veya endüstriyel ekipmanlara kolayca monte edilebilen bu voltmetre, 20-500V AC aralığındaki gerilim değerlerini net bir şekilde kırmızı LED ekranında gösterir.

Panel tipi tasarımı ve yüksek görünürlüklü kırmızı dijital göstergesi ile öne çıkan bu ölçüm ve test aletleri ürünü, elektrik panolarına, kontrol sistemlerine veya endüstriyel makinelere kolayca entegre edilebilir. Yüksek ölçüm hassasiyeti ve geniş ölçüm aralığı sayesinde, endüstriyel uygulamalarda, elektrik dağıtım sistemlerinde ve çeşitli elektrik devrelerinde güvenilir gerilim izleme çözümü sağlar.

Elektrik panoları, endüstriyel kontrol sistemleri ve güç izleme uygulamaları için ideal bir voltmetre ampermetre olan AD22-22V, kompakt yapısı, kolay kurulumu ve dayanıklı tasarımıyla uzun süreli kullanıma uygundur. Geniş çalışma voltajı aralığı ve parlak ekranı ile teknik personelin sistemleri güvenle izlemesine olanak tanıyan bu cihaz, profesyonel elektrik sistemleri için mükemmel bir izleme çözümüdür.

Teknik Özellikler

AD22-22V 22mm Dijital Voltmetre 20-500V AC Kırmızı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: AD22-22V
• Montaj Çapı: 22mm
• Ölçüm Tipi: AC Voltaj
• Ölçüm Aralığı: 20-500V AC
• Ekran Tipi: LED dijital gösterge
• Ekran Rengi: Kırmızı
• Hassasiyet: ±0.5% ±2 dijit
• Ölçüm Frekansı: 45-65 Hz
• Çalışma Gerilimi: 80-300V AC (kendi ölçtüğü gerilimden beslenir)
• Bağlantı Tipi: Vida terminalleri
• Güç Tüketimi: <5W
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Koruma Derecesi: IP20 (ön panel)
• Malzeme: Yüksek kaliteli plastik gövde
• Montaj Derinliği: Yaklaşık 60mm
• Ağırlık: Yaklaşık 60 gram
• Menşei: Çin.

Kullanım Alanları

AD22-22V 22mm Dijital Voltmetre 20-500V AC Kırmızı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Sistemler

• Elektrik panoları
• Kontrol panelleri
• Motor kontrol sistemleri
• Endüstriyel makine izleme
• Fabrika otomasyon sistemleri

Elektrik Dağıtım Sistemleri

• Güç dağıtım panoları
• Ana şebeke hattı izleme
• Jeneratör kontrol panelleri
• UPS ve kesintisiz güç kaynakları
• Alternatif enerji sistemleri

Bina ve Tesis Yönetimi

• Bina enerji izleme sistemleri
• HVAC kontrol sistemleri
• Aydınlatma kontrol panelleri
• Enerji yönetim ekipmanları
• Asansör kontrol sistemleri

Özel Uygulamalar

• Laboratuvar test ekipmanları
• Eğitim amaçlı panolar
• Elektrikli araç şarj istasyonları
• Yenilenebilir enerji sistemleri
• Elektrik deney düzenekleri

Avantajlar ve Özellikler

AD22-22V 22mm Dijital Voltmetre 20-500V AC Kırmızı'nın sağladığı avantajlar ve çözümler.

• Standart Montaj: 22mm çap ile endüstriyel panellere kolay entegrasyon
• Geniş Ölçüm Aralığı: 20-500V AC voltaj aralığı
• Parlak Kırmızı Ekran: Uzak mesafeden bile kolay okunabilirlik
• Kendi Kendine Besleme: Ölçtüğü gerilimden beslenir, harici güç gerektirmez
• Yüksek Hassasiyet: ±0.5% ölçüm doğruluğu
• Kolay Kurulum: Basit terminal bağlantısı ile hızlı montaj
• Kompakt Tasarım: Sınırlı alanlarda bile kullanılabilir
• Dayanıklı Yapı: Endüstriyel ortamlara uygun
• Geniş Frekans Aralığı: 45-65 Hz'de çalışabilme
• Düşük Güç Tüketimi: 5W'dan az enerji kullanımı

Kurulum ve Bağlantı Rehberi

AD22-22V 22mm Dijital Voltmetre 20-500V AC Kırmızı'nın doğru kurulumu ve bağlantısı hakkında bilgiler.

Temel kurulum adımları:

• Panel Hazırlığı: Montaj panelinde 22mm çapında temiz bir delik açın
• Cihaz Yerleştirme: Voltmetreyi önden panele yerleştirin
• Sabitleme: Arka taraftan sabitleme somununu sıkarak cihazı panele sabitleyin
• Enerji Kesimi: Bağlantı yapmadan önce tüm sistemin enerjisini kesin
• Bağlantı: L (faz) ve N (nötr) terminalleri arasına ölçülecek gerilimi bağlayın
• Koruma: Bağlantı hattına uygun değerde sigorta ekleyin
• Test: Sisteme enerji vererek voltmetrenin doğru çalıştığını kontrol edin

Farklı uygulama senaryoları için bağlantı önerileri:

• Tek Faz Ölçümü: Faz-Nötr arası voltajı ölçmek için standart bağlantı yapın
• Üç Faz Sistemi: Her faz için ayrı voltmetre kullanın, her birini ilgili faz-nötr arasına bağlayın
• Faz-Faz Ölçümü: İki faz arasındaki voltajı ölçmek için terminalleri iki faza bağlayın
• Güvenlik Önlemleri: Yüksek voltajlar için bağlantı öncesi mutlaka 1A sigorta kullanın
• Kablo Seçimi: En az 1mm² kesitli, yalıtımı sağlam kablolar kullanın
• Yüksek Voltaj İzolasyonu: Terminallerin diğer metal parçalara değmediğinden emin olun

Sorun Giderme ve Bakım

AD22-22V 22mm Dijital Voltmetre 20-500V AC Kırmızı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ekran Açılmıyor: Giriş voltajının en az 80V olduğunu kontrol edin
• Yanlış Okuma: Bağlantıları kontrol edin, kablo kalitesini ve direncini değerlendirin
• Titreşen Değerler: Güç kaynağı kalitesini ve şebeke dalgalanmalarını kontrol edin
• Aşırı Isınma: Cihaz etrafında yeterli havalandırma olduğundan emin olun
• Düşük Parlaklık: Giriş voltajı düşük olabilir, nominal voltaj sağlayın

Bakım İpuçları

• Ekran yüzeyini düzenli olarak yumuşak, kuru bir bezle temizleyin
• Terminal bağlantılarının sıkılığını periyodik olarak kontrol edin
• Cihazı aşırı nem, toz ve titreşimden koruyun
• Yüksek sıcaklık değişimlerinden kaçının
• Panel açıklıklarını toz birikiminden koruyun

Paket İçeriği

• AD22-22V 22mm Dijital Voltmetre 20-500V AC Kırmızı
