93C56 EEPROM Entegresi Dip-8

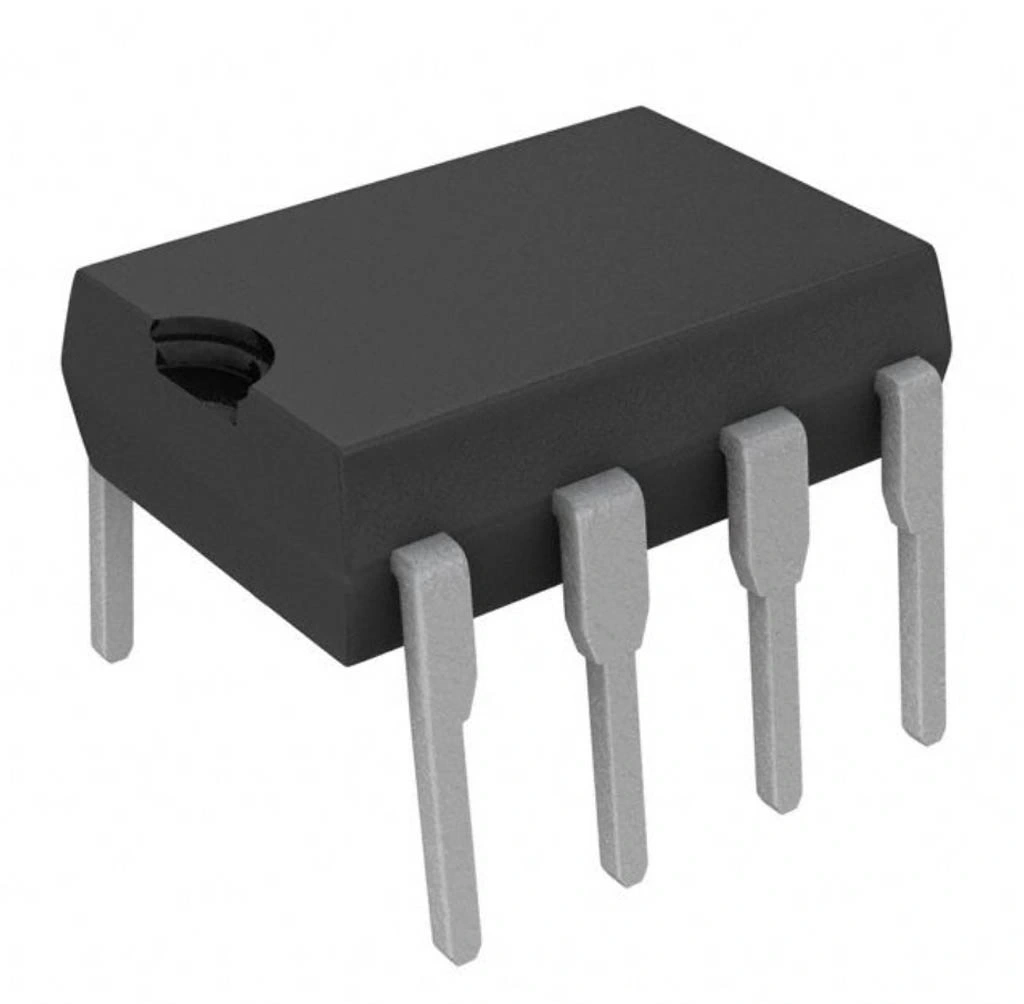

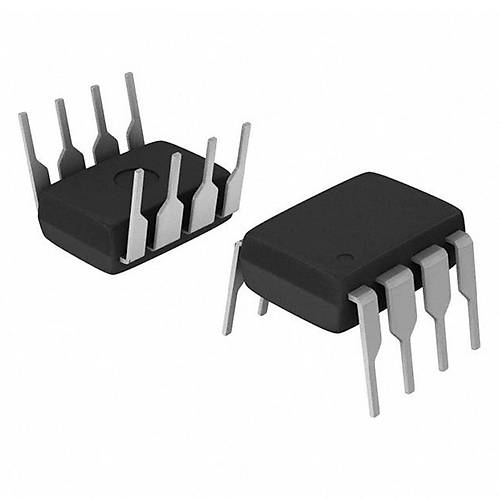

93C56 EEPROM Entegresi DIP-8

93C56, 2K (2048 bit) kapasiteli, seri haberleşme destekleyen bir EEPROM entegresidir. DIP-8 paketinde sunulan bu entegre, kalıcı veri depolama gerektiren mikrodenetleyici tabanlı uygulamalar için ideal bir çözümdür.

Çeşitli üreticiler tarafından üretilen 93C56, basit 3-telli seri arayüzü sayesinde minimum pin kullanarak veri depolanmasını sağlar. Elektronik komponentler arasında özellikle kalıcı ayar, kalibrasyon ve konfigürasyon verilerinin saklanması için tercih edilir.

Düşük güç tüketimi, yüksek yazma/silme ömrü ve geniş çalışma voltajı aralığı sunan bu entegre, birçok gömülü sistem ve diğer entegreler ile uyumluluk sağlayan seri EEPROM çözümüdür.

Teknik Özellikler

93C56 EEPROM Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Atmel / Microchip / ST Microelectronics
• Entegre Tipi: Seri EEPROM
• Kapasite: 2K bit (256 x 8 bit veya 128 x 16 bit)
• Paket Tipi: DIP-8 (Dual In-line Package)
• Arayüz Tipi: Seri (3-tel) Mikrowire uyumlu
• Çalışma Voltajı: 2.5V - 5.5V
• Erişim Süresi: <1 µs (okuma)
• Yazma Süresi: Maksimum 10ms (byte başına)
• Saat Frekansı: 2MHz (maksimum)
• Yazma/Silme Çevrimi: 1.000.000 kez (minimum)
• Veri Saklama Süresi: >40 yıl
• Organizasyon: 8-bit veya 16-bit kelime
• Besleme Akımı: 3mA (aktif), <1µA (bekleme)
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• Yazma Koruması: Yazılım ve donanım koruması destekli
• Sayfa Yazma Modu: 8-byte sayfa yazma (maksimum)
• Pin Sayısı: 8
• I/O Pinleri: CS (Chip Select), SK (Serial Clock), DI (Data In), DO (Data Out)
• Boyutlar: Yaklaşık 9.8mm x 6.4mm x 3.3mm
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Protokol Uyumluluğu: Mikrowire / SPI benzeri
• RoHS Uyumluluğu: Evet

Kullanım Alanları

93C56 EEPROM Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Projeleri

• Konfigürasyon verisi depolama
• Kalibrasyon parametreleri saklama
• Kullanıcı ayarları ve tercihleri
• Olay kayıtları (log verileri)
• Sayaç ve sayım değerlerinin korunması

Endüstriyel Uygulamalar

• Cihaz kimlik bilgileri saklama
• Seri numarası ve üretim verileri
• Otomotiv elektronik sistemleri
• Elektrik sayaçları
• Güvenlik sistemleri

Tüketici Elektroniği

• Oyun konsolları ve oyun kartları
• Uzaktan kumandalar için özel kodlar
• Set-top box ayarları
• Bluetooth ve IoT cihazlar
• Barkod okuyucular ve POS cihazları

Avantajlar ve Özellikler

93C56 EEPROM Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Seri Arayüz: Mikrokontrolörler ile az sayıda pin kullanarak bağlantı
• Kalıcı Depolama: Güç kesintilerinde dahi veri koruması
• Uzun Veri Saklama: 40+ yıl veri koruma süresi
• Yüksek Yazma Dayanımı: 1 milyon kez yazma/silme döngüsü
• Düşük Güç Tüketimi: Batarya ile çalışan sistemler için uygun
• Kendinden Zamanlı Yazma: Yazma işlemi için harici zamanlama gerektirmez
• Donanım Yazma Koruması: Kazara yazma/silme işlemlerine karşı koruma
• DIP-8 Paketi: Kolay montaj ve breadboard uyumluluğu
• Geniş Voltaj Aralığı: 2.5V ile 5.5V arası besleme toleransı
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Uygulama ve Devre Tasarımı

93C56 EEPROM Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VCC pini 2.5V-5.5V beslemeye, GND pini toprağa bağlanır
• Seri Arayüz Bağlantısı: CS, SK, DI ve DO pinleri mikrodenetleyicinin uygun pinlerine bağlanır
• Yazma Koruması: ORG ve WP pinlerinin konfigürasyonu ile 8/16 bit mod ve yazma koruması ayarlanır
• Pull-up Dirençleri: DO pinine opsiyonel 10k pull-up direnci bağlanabilir
• Devreden Çıkarma: CS pini LOW seviyesi ile EEPROM devre dışı bırakılabilir

Örnek Uygulama Devreleri:

• Arduino ile Temel Bağlantı: SPI benzeri protokol kullanarak veri okuma/yazma
• Kalibrasyon Verisi Depolama: Sensör kalibrasyon değerlerini saklama uygulaması
• Kullanıcı Ayarları Depolama: Sistem konfigürasyon verisini kalıcı saklama
• Çoklu EEPROM Kullanımı: CS pinleri ile birden fazla EEPROM kontrolü
• Güvenlik Anahtarı Depolama: Şifre ve güvenlik kodu saklama uygulaması

Sorun Giderme ve İpuçları

93C56 EEPROM Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• İletişim Hatası: Saat frekansını düşürün, kablolama ve besleme voltajını kontrol edin.
• Veri Yazılamıyor: Yazma koruması (WP) pinini kontrol edin, yazma sırasını doğrulayın.
• Yanlış Veri Okunuyor: Adres değerlerini ve komut yapısını kontrol edin.
• Düzensiz Çalışma: Besleme hattına 0.1µF bypass kapasitörü ekleyin.
• Veri Kayıpları: Yazma işlemi tamamlanmadan güç kesintisi olmadığından emin olun.

Verimli Kullanım İpuçları

• Yazma/silme sayısını azaltmak için bellek bloklarını dönüşümlü kullanın
• Sayfa yazma özelliğini kullanarak yazma hızını artırın
• CS pini etkinleştirilmediğinde EEPROM düşük güç modunda kalır
• Kritik veri için doğrulama rutinleri ekleyin
• Yazma işlemi sonrası durum bayrağını (Status Flag) kontrol edin

Paket İçeriği

• 93C56 EEPROM Entegresi DIP-8
