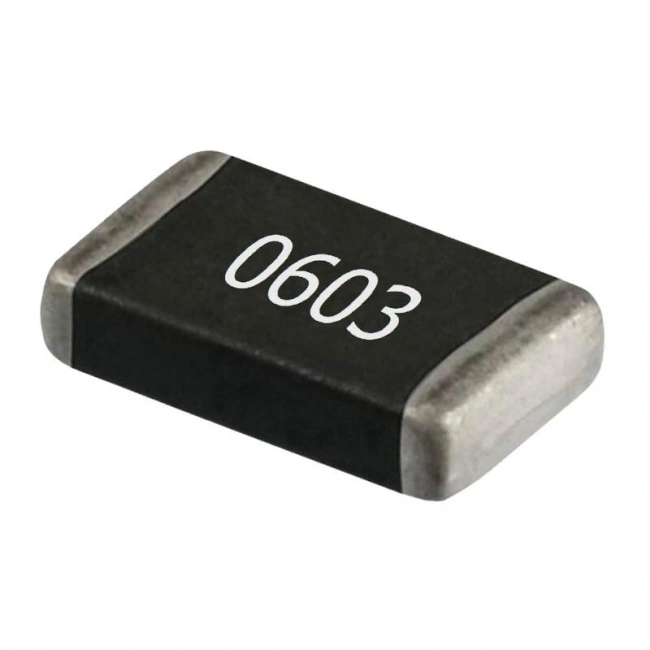

910R 603 1/10 SMD Direnç 5000 Adet (1 Makara)

910R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)

910R 603 1/10 SMD Direnç, elektronik devrelerinizde hassas akım sınırlaması ve voltaj bölme uygulamaları için ideal bir yüzey montaj bileşendir. 5000 adetlik makara halinde sunulan bu SMD Direnç, endüstriyel üretim hatlarınızda verimlilik sağlar.

603 kılıf formatında üretilen bu dirençler, PCB üzerinde minimum alan kullanımı sunar ve otomatik dizgi makineleriyle mükemmel uyum gösterir. Direnç değeri 910 Ohm olan bu komponent, LED sürücü devreleri ve sinyal işleme uygulamaları için uygundur.

Kaliteli metal film yapısı ile uzun ömürlü performans sunan 603 Kılıf Dirençler, ±%5 tolerans ile hassas ölçüm gerektiren devreleriniz için güvenilir bir seçimdir.

Teknik Özellikler

910R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 910 Ohm (910R)
• Tolerans: ±%5
• Kılıf Tipi: 603 (1608 Metrik)
• Güç Değeri: 1/10 Watt (0.1W)
• Malzeme: Kaliteli Metal Film
• Adet: 5000 Adet (1 Makara)
• Uzunluk: 1.6 mm
• Genişlik: 0.8 mm
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Sıcaklık Katsayısı: ±100 ppm/°C
• Maksimum Çalışma Gerilimi: 50V
• RoHS Uyumluluğu: Evet
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Paketleme: Makara (Reel)
• Uyumluluk: Otomatik Dizgi Makineleri ile Uyumlu

Kullanım Alanları

910R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Üretim

• Seri üretim hatları
• Elektronik cihaz imalatı
• Otomatik dizgi süreçleri
• Prototip geliştirme

LED Uygulamaları

• LED akım sınırlama devreleri
• Aydınlatma sistemleri
• Gösterge panelleri
• Optik sensör devreleri

Sinyal İşleme

• Filtre devreleri
• Sinyal kondisyonlama
• Empedans eşleştirme
• Gerilim bölücüler

Avantajlar ve Özellikler

910R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)'nın sağladığı avantajlar ve çözümler.

• Kompakt Boyut: PCB'de az yer kaplama
• Üretim Verimliliği: 5000 adetlik makara ile kesintisiz üretim
• Standardize Değer: 910R ile geniş kullanım alanı
• Hassas Tolerans: ±%5 tolerans ile güvenilir devre çalışması
• Yüksek Sıcaklık Dayanımı: 125°C'ye kadar çalışabilme
• Düşük Profil: İnce elektronik cihazlar için uygun yapı
• Kolay Montaj: Otomatik dizgi makineleri ile uyumlu format
• RoHS Uyumlu: Çevre dostu üretim standartları

Montaj ve Kullanım İpuçları

910R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)'nın montaj ve kullanım süreci hakkında bilgiler.

Montaj için gerekli ekipmanlar:

• SMT Reflow fırını veya sıcak hava istasyonu
• Lehim pastası
• Stencil şablonu
• Cımbız veya vakumlu komponent tutucu
• Feeder sistemi (otomatik dizgi için)

Lehimleme adımları:

• Manuel Montaj: PCB padlerine pasta uygulayın, direnci yerleştirin, kontrollü ısı uygulayın
• Reflow Lehimleme: Stencil ile pasta uygulaması, direnç yerleştirme, reflow profili ile fırınlama
• Otomatik Montaj: Makarayı pick and place makinesine yükleme, programlanmış otomatik dizgi

Sorun Giderme ve İpuçları

910R 603 1/10 SMD Direnç (5000 Adet - 1 Makara) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tombstone Etkisi: Eşit lehim pastası uygulayın, termal dengeyi sağlayın
• Hatalı Yerleşim: Pick and place ayarlarını optimize edin
• Soğuk Lehim: Reflow profilini kontrol edin, yeterli ısı sağlayın
• Makara Besleme Sorunları: Feeder gerginliğini ayarlayın, bandı düzgün hizalayın

Verimli Kullanım İpuçları

• Kullanılmayan dirençleri orijinal ambalajında saklayın
• Nem absorplayıcı paketlerle birlikte depolayın
• Kritik devrelerde dirençlerin gerçek değerlerini ölçün
• LED sürücü devrelerinde akım değerini doğru hesaplayın

Paket İçeriği

• 910R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)
