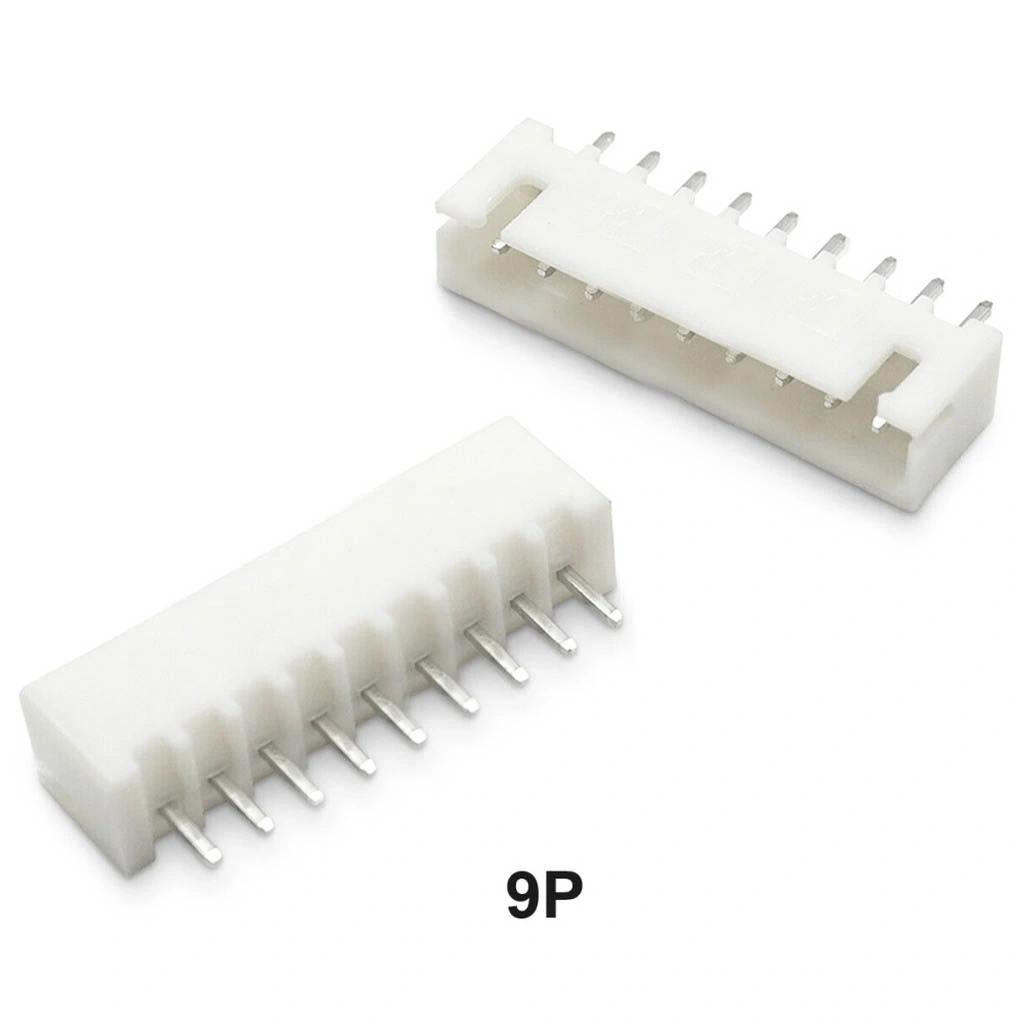

9 Pin JST-XHB 2.54 Düz Tunik Konnektör Erkek

9 Pin JST XHB 2.54 Düz Tunik Konnektör Erkek

9 Pin JST XHB 2.54 Düz Tunik Konnektör Erkek, elektronik projelerde güvenilir bağlantılar oluşturmak için tasarlanan, 2.54mm (0.1 inç) pin aralığına sahip standart bir konnektördür. XH serisi JST konnektörlerin erkek tipi olan bu parça, düz (header) yapısı ve tunik şeklindeki tasarımı ile PCB kartlarına montaj için idealdir.

Güç dağıtımı, sensör bağlantıları ve kontrol devrelerinde yaygın olarak kullanılan JST kablo ve konnektörler, uyumlu dişi konnektörlerle beraber, kolayca takılıp çıkarılabilen güvenli elektriksel bağlantılar sağlar.

Elektronik hobi projeleri, Arduino uygulamaları ve endüstriyel kontrol sistemleri için temel kablo çeşitleri arasında yer alan bu konnektör, beyaz rengi ve sağlam yapısı ile devre kartlarınızda düzenli ve profesyonel görünüm sunar.

Teknik Özellikler

9 Pin JST XHB 2.54 Düz Tunik Konnektör Erkek'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: JST XH Serisi
• Model: JST XHB-2.54
• Pin Sayısı: 9 Pin
• Pin Aralığı (Pitch): 2.54mm (0.1 inç)
• Yön: Düz (Straight)
• Pin Yapısı: Tunik (Header)
• Cinsiyet: Erkek (Male)
• Renk: Beyaz
• Gövde Malzemesi: PA66 Naylon (UL94V-0)
• Kontak Malzemesi: Fosfor bronz
• Kontak Kaplaması: Kalay (Tin) kaplama
• Çalışma Voltajı: 250V AC/DC (maksimum)
• Nominal Akım: 3A (maksimum)
• İzolasyon Direnci: 1000 MΩ min.
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Montaj Tipi: PCB Montaj (Through Hole)
• Pin Boyutları: 0.64mm x 0.64mm
• Uyumlu Dişi Konnektör: JST XH serisi 9 Pin dişi konnektör
• Endüstri Standardı: RoHS uyumlu

Kullanım Alanları

9 Pin JST XHB 2.54 Düz Tunik Konnektör Erkek'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektronik Hobi Projeleri

• Arduino bağlantıları
• Raspberry Pi projeleri
• Breadboard uygulamaları
• DIY elektronik kitler
• Robot kontrol sistemleri

Güç ve Sinyal Bağlantıları

• DC güç dağıtımı
• Batarya bağlantıları
• LED şerit bağlantıları
• Fan kontrol devreleri
• Sensör arabirim kabloları

Endüstriyel Uygulamalar

• Kontrol panelleri
• İç kablolama sistemleri
• Otomasyon cihazları
• Test ekipmanları
• PCB kartları arası bağlantılar

Avantajlar ve Özellikler

9 Pin JST XHB 2.54 Düz Tunik Konnektör Erkek'in sağladığı avantajlar ve çözümler.

• Güvenilir Bağlantı: Sağlam kilitleme mekanizması ile güvenli kullanım
• Standart Pin Aralığı: 2.54mm pin aralığı ile geniş uyumluluk
• Kolay Montaj: PCB kartlarına kolay lehimleme imkanı
• Yüksek Sıcaklık Direnci: -25°C ile +85°C arası çalışma aralığı
• Dayanıklı Yapı: Naylon gövde ile uzun ömürlü kullanım
• Yüksek İzolasyon: 1000 MΩ üzeri izolasyon direnci
• Yeterli Akım Kapasitesi: 3A'e kadar akım taşıma yeteneği
• Evrensel Uyumluluk: Endüstri standartlarına uygun tasarım
• Çok Yönlü Kullanım: Güç ve sinyal iletiminde kullanılabilirlik
• Düzenli Görünüm: Profesyonel devre kartı tasarımlarına uygun yapı

Montaj ve Kullanım Önerileri

9 Pin JST XHB 2.54 Düz Tunik Konnektör Erkek'in doğru montaj ve kullanımı için öneriler.

PCB Montaj Adımları:

• Konnektör pin aralığının PCB üzerindeki deliklerle uyumlu olduğunu kontrol edin
• Konnektörün düz pinlerini PCB deliklerine yerleştirin
• Konnektörün PCB'ye tam oturduğundan emin olun
• Lehim telini ve havyayı uygun sıcaklığa getirin (yaklaşık 350°C)
• Pinleri PCB'nin alt tarafından lehimleyin
• Soğuması için birkaç saniye bekleyin
• Lehim bağlantılarını görsel olarak kontrol edin

Kullanım Önerileri:

• Uyumlu JST XH serisi dişi konnektör kullanın
• Kablolama yaparken doğru polariteyi koruyun
• Maksimum akım değerini (3A) aşmayın
• Dişi konnektörü takarken klik sesini duyana kadar itin
• Sökerken kilitleme tırnağına basarak çekin, kablodan çekmeyin
• Nemli ortamlarda kullanımda ek izolasyon sağlayın

Sorun Giderme ve İpuçları

9 Pin JST XHB 2.54 Düz Tunik Konnektör Erkek kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Lehim Bağlantısı: Uygun sıcaklıkta yeniden lehimleyin, flux kullanın
• Konnektör Oturmuyor: PCB deliklerinin doğru aralıkta olduğunu kontrol edin
• Dişi Konnektör Takılmıyor: Uyumlu JST XH serisi olduğundan emin olun
• Eğilmiş Pinler: İnce pense ile düzeltin veya yeni konnektör kullanın
• Gevşek Bağlantı: Dişi konnektörün kilitleme mekanizmasını kontrol edin

Verimli Kullanım İpuçları

• Renk kodlu kablolar kullanarak polarite karışıklığını önleyin
• PCB tasarımında konnektör yönünü işaretleyin
• Çok sık takıp çıkarılan bağlantılarda aşınma kontrolü yapın
• Titreşimli ortamlarda ek sabitleme yöntemleri kullanın
• Devre şemasında konnektör pinlerini açıkça etiketleyin

Paket İçeriği

• 9 Pin JST XHB 2.54 Düz Tunik Konnektör Erkek
