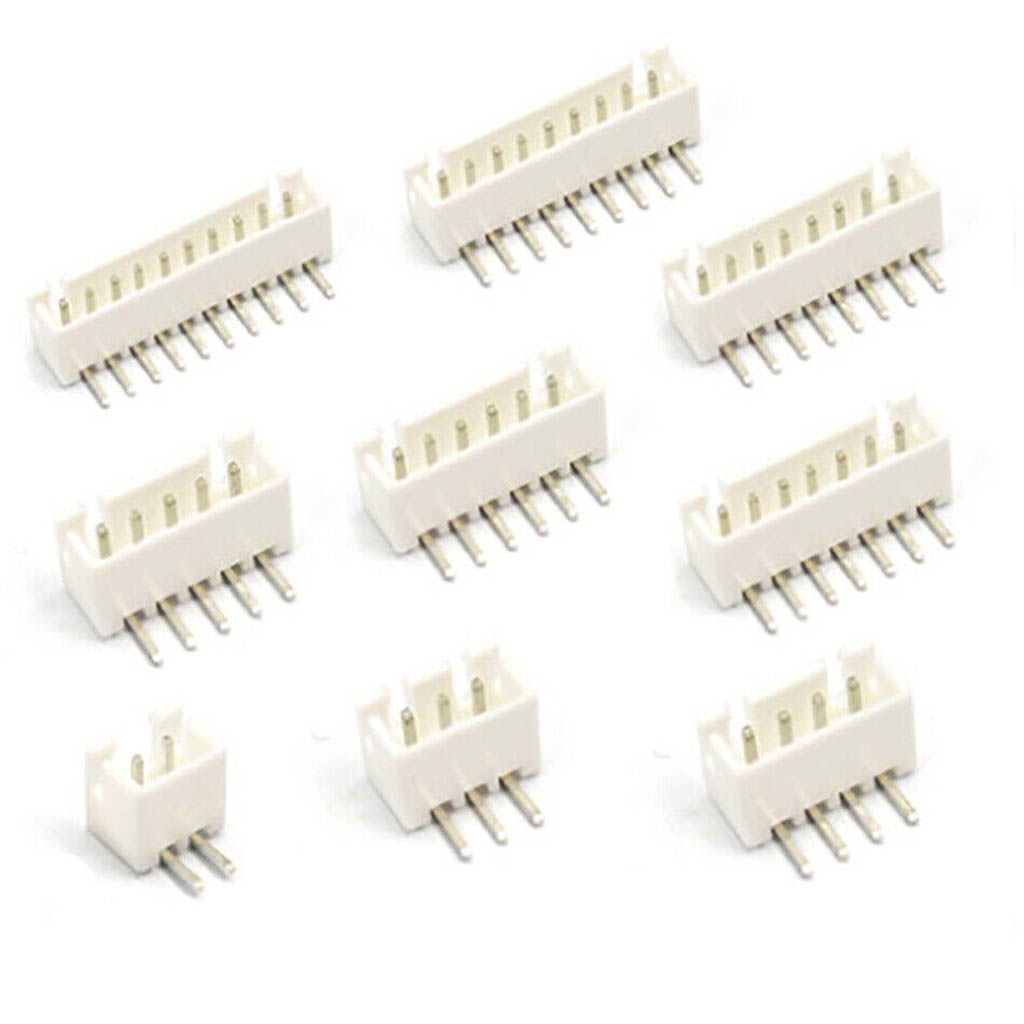

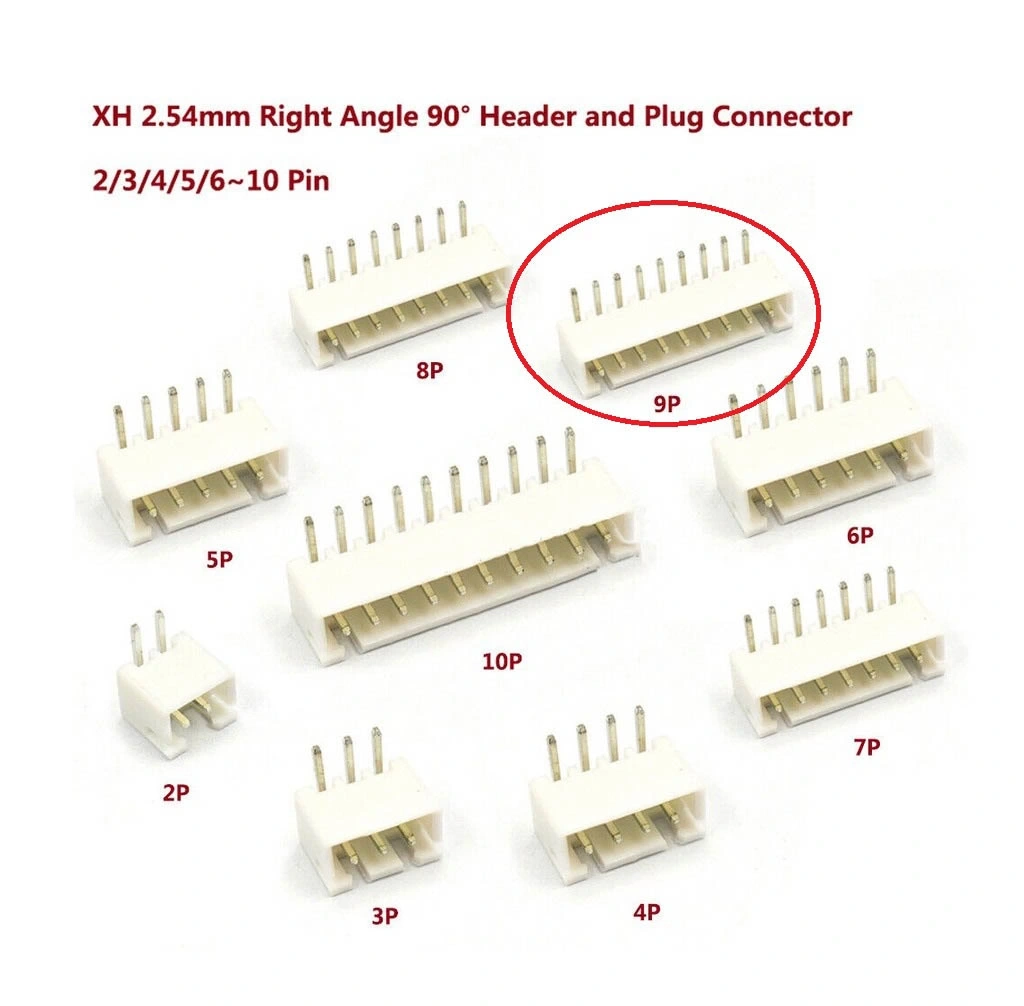

9 Pin JST-XH 2.54 Tunik Konnektör Erkek Eğik 90°

9 Pin JST XH 2.54 Tunik Konnektör Erkek Eğik 90°

9 Pin JST XH 2.54 Tunik Konnektör Erkek Eğik 90°, elektronik projelerde alan tasarrufu sağlamak üzere tasarlanmış, 2.54mm (0.1 inç) pin aralığına sahip açılı bağlantı elemanıdır. XH serisi JST konnektörlerin erkek ve 90 derece eğimli versiyonu olan bu parça, özellikle sınırlı dikey alana sahip PCB tasarımlarında tercih edilmektedir.

Güç dağıtımı, sensör bağlantıları ve kontrol sistemlerinde yaygın olarak kullanılan JST kablo ve konnektörler, uyumlu dişi konnektörlerle bir araya geldiğinde, güvenli ve kolay takıp çıkarılabilen elektriksel bağlantılar sağlar.

Prototip geliştirme, Arduino projeleri ve endüstriyel kontrol sistemleri için önemli kablo çeşitleri arasında yer alan bu eğik konnektör, kompakt cihaz tasarımlarında kablo yönlendirmesini kolaylaştırır ve profesyonel bir görünüm sunar.

Teknik Özellikler

9 Pin JST XH 2.54 Tunik Konnektör Erkek Eğik 90°'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: JST XH Serisi
• Model: XH-02P-90
• Pin Sayısı: 9 Pin
• Pin Aralığı (Pitch): 2.54mm (0.1 inç)
• Yön: Eğik (90 derece açılı)
• Pin Yapısı: Tunik (Header)
• Cinsiyet: Erkek (Male)
• Renk: Beyaz
• Gövde Malzemesi: PA66 Naylon (UL94V-0)
• Kontak Malzemesi: Fosfor bronz
• Kontak Kaplaması: Kalay (Tin) kaplama
• Çalışma Voltajı: 250V AC/DC (maksimum)
• Nominal Akım: 3A (maksimum)
• İzolasyon Direnci: 1000 MΩ min.
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Montaj Tipi: PCB Montaj (Through Hole)
• Pin Boyutları: 0.64mm x 0.64mm
• Uyumlu Dişi Konnektör: JST XH serisi 9 Pin dişi konnektör
• Endüstri Standardı: RoHS uyumlu

Kullanım Alanları

9 Pin JST XH 2.54 Tunik Konnektör Erkek Eğik 90°'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Kompakt Elektronik Projeler

• Dar alanlar için PCB tasarımları
• Arduino shield'leri
• Düşük profilli cihazlar
• Yüzey montajlı kartlar
• Katmanlı elektronik sistemler

Güç ve Sinyal Bağlantıları

• Yatay kablo yönlendirmesi
• DC güç dağıtımı
• Batarya bağlantıları
• Sensör arabirim kabloları
• LED şerit kontrolleri

Endüstriyel Uygulamalar

• Kontrol panelleri
• Otomasyon cihazları
• İç kablolama sistemleri
• Kart kenarı bağlantıları
• Test ekipmanları

Avantajlar ve Özellikler

9 Pin JST XH 2.54 Tunik Konnektör Erkek Eğik 90°'nin sağladığı avantajlar ve çözümler.

• Alan Tasarrufu: Dikey alanı azaltarak kompakt tasarımlar oluşturma
• Yatay Yönlendirme: Kabloları PCB'ye paralel yönlendirme imkanı
• Güvenilir Bağlantı: Sağlam kilitleme mekanizması ile güvenli kullanım
• Standart Pin Aralığı: 2.54mm pin aralığı ile geniş uyumluluk
• Kolay Montaj: PCB kartlarına kolay lehimleme imkanı
• Yüksek Sıcaklık Direnci: -25°C ile +85°C arası çalışma aralığı
• Dayanıklı Yapı: Naylon gövde ile uzun ömürlü kullanım
• Yeterli Akım Kapasitesi: 3A'e kadar akım taşıma yeteneği
• Düzenli Görünüm: Kablo dağınıklığını azaltan yatay yönlendirme
• Endüstri Standardı: Yaygın kullanılan JST XH serisi ile uyumluluk

Montaj ve Kullanım Önerileri

9 Pin JST XH 2.54 Tunik Konnektör Erkek Eğik 90°'nin doğru montaj ve kullanımı için öneriler.

PCB Montaj Adımları:

• Konnektör pin aralığının PCB üzerindeki deliklerle uyumlu olduğunu kontrol edin
• Konnektörün 90 derece açılı pinlerini PCB deliklerine yerleştirin
• Konnektörün PCB'ye tam oturduğundan emin olun
• Lehim telini ve havyayı uygun sıcaklığa getirin (yaklaşık 350°C)
• Pinleri PCB'nin alt tarafından lehimleyin
• Soğuması için birkaç saniye bekleyin
• Lehim bağlantılarını görsel olarak kontrol edin

Kullanım Önerileri:

• Uyumlu JST XH serisi dişi konnektör kullanın
• Kablolama yaparken doğru polariteyi koruyun
• Maksimum akım değerini (3A) aşmayın
• Dişi konnektörü takarken klik sesini duyana kadar itin
• Sökerken kilitleme tırnağına basarak çekin, kablodan çekmeyin
• PCB kenarına yakın monte ederek kolay erişim sağlayın
• Kablo yönlendirmesini planlayarak gereksiz bükülmeleri önleyin

Sorun Giderme ve İpuçları

9 Pin JST XH 2.54 Tunik Konnektör Erkek Eğik 90° kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Lehim Bağlantısı: Uygun sıcaklıkta yeniden lehimleyin, flux kullanın
• Konnektör Oturmuyor: PCB deliklerinin doğru aralıkta olduğunu kontrol edin
• Dişi Konnektör Takılmıyor: Uyumlu JST XH serisi olduğundan emin olun
• Eğilmiş Pinler: İnce pense ile düzeltin veya yeni konnektör kullanın
• Mekanik Stres: Kablo yönlendirmesini iyileştirin, gerginliği azaltın

Verimli Kullanım İpuçları

• PCB tasarımında konnektörün açılı yapısını dikkate alın
• Renk kodlu kablolar kullanarak polarite karışıklığını önleyin
• Çok sık takıp çıkarılan bağlantılarda aşınma kontrolü yapın
• Titreşimli ortamlarda ek sabitleme yöntemleri kullanın
• Kart kenarlarına monte ederek servis kolaylığı sağlayın

Paket İçeriği

• 9 Pin JST XH 2.54 Tunik Konnektör Erkek Eğik 90°
