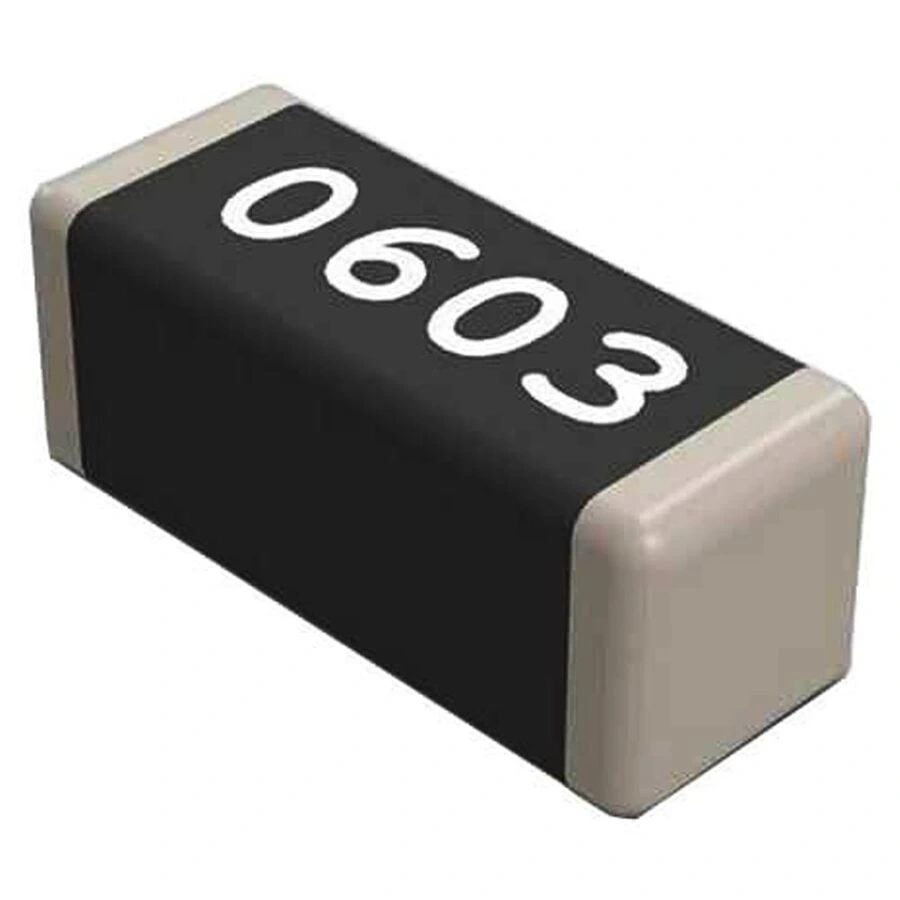

820R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)
820R 603 1/10 SMD Direnç, elektronik devrelerinizde akım sınırlama ve empedans eşleştirme uygulamaları için tasarlanmış yüzey montaj bileşendir. 5000 adetlik makara halinde sunulan bu SMD Direnç, üretim hatlarınızda kesintisiz çalışma imkanı sağlar.
603 kılıf yapısı ile PCB üzerinde minimum alan kaplayan ve otomatik dizgi makineleri ile tam uyumlu çalışan bu komponent, endüstriyel standartlarda üretilmiştir. Direnç değeri 820 Ohm olan bu ürün, LED sürücü devreleri ve hat sonlandırma uygulamaları için idealdir.
Elektronik proje ve üretimlerinizde güvenle kullanabileceğiniz 603 Kılıf Dirençler, ±%5 tolerans değeri ve geniş sıcaklık aralığında kararlı çalışma özelliği ile hassas devre tasarımlarınız için uygundur.
Teknik Özellikler
820R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Direnç Değeri: 820 Ohm (820R)
- Tolerans: ±%5
- Kılıf Tipi: 603 (1608 Metrik)
- Güç Değeri: 1/10 Watt (0.1W)
- Malzeme: Kaliteli Metal Film
- Adet: 5000 Adet (1 Makara)
- Uzunluk: 1.6 mm
- Genişlik: 0.8 mm
- Çalışma Sıcaklığı: -55°C ile +125°C arası
- Sıcaklık Katsayısı: ±100 ppm/°C
- Maksimum Çalışma Gerilimi: 50V
- RoHS Uyumluluğu: Evet
- Montaj Tipi: Yüzey Montaj (SMD/SMT)
- Paketleme: Makara (Reel)
- Uyumluluk: Otomatik Dizgi Makineleri ile Uyumlu
Kullanım Alanları
820R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Elektronik Üretim
- PCB seri üretim hatları
- Elektronik cihaz imalatı
- Otomatik SMT süreçleri
- Prototip geliştirme
LED Uygulamaları
- LED akım sınırlama devreleri
- Aydınlatma sistemleri
- Gösterge panelleri
- İndikatör devreleri
Haberleşme Devreleri
- Veri hattı sonlandırma
- Empedans eşleştirme
- Filtre devreleri
- I/O koruma devreleri
Avantajlar ve Özellikler
820R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)'nın sağladığı avantajlar ve çözümler.
- Kompakt Boyut: PCB'de minimum alan kullanımı
- Üretim Verimliliği: 5000 adetlik makara ile kesintisiz üretim
- Endüstriyel Standart: 820R değeri ile yaygın kullanım
- Hassas Tolerans: ±%5 tolerans ile güvenilir devre çalışması
- Geniş Sıcaklık Aralığı: -55°C ile +125°C arasında kararlı çalışma
- Düşük Güç Tüketimi: 0.1W güç değeri ile enerji verimliliği
- Otomatik Dizgi Uyumluluğu: Standart makara formatı ile kolay entegrasyon
- RoHS Uyumlu: Çevre dostu üretim standartları
Montaj ve Kullanım İpuçları
820R 603 1/10 SMD Direnç (5000 Adet - 1 Makara)'nın montaj ve kullanım süreci hakkında bilgiler.
İpucu: LED akım sınırlama uygulamalarında doğru akım değerini hesaplamak için (V-Vf)/R formülünü kullanın.
Montaj için gerekli ekipmanlar:
- SMT Reflow fırını veya sıcak hava istasyonu
- Lehim pastası
- Stencil şablonu
- Cımbız veya vakumlu tutucu
- Feeder sistemi (otomatik dizgi için)
Lehimleme adımları:
- Manuel Montaj: PCB padlerine pasta uygulayın, direnci yerleştirin, kontrollü ısı uygulayın
- Reflow Lehimleme: Stencil ile pasta uygulayın, direnci yerleştirin, fırınlama yapın
- Otomatik Montaj: Makarayı feeder'a yerleştirin, pick and place ile otomatik dizgi yapın
Sorun Giderme ve İpuçları
820R 603 1/10 SMD Direnç (5000 Adet - 1 Makara) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Tombstone Etkisi: Lehim pasta miktarını dengeleyin, reflow profilini optimize edin
- Yerleştirme Hataları: Pick and place ayarlarını kontrol edin, besleme hızını düzenleyin
- Zayıf Lehim Bağlantıları: Pasta kalitesini ve miktarını kontrol edin, ısı profilini düzenleyin
- Makara Besleme Sorunları: Feeder mekanizmasını temizleyin, bant gerginliğini ayarlayın
Verimli Kullanım İpuçları
- Kullanılmayan dirençleri orijinal ambalajında saklayın
- Nem emici paketlerle birlikte depolayın
- LED uygulamalarında akım hesabını doğru yapın
- Hat sonlandırma uygulamalarında empedans değerini doğru seçin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli direnç seçenekleri ile projelerinizde akım sınırlama ve kontrol sağlayın.
Ürünleri İncele →
Yüzey montaj dirençler ile daha kompakt ve modern devreler tasarlayın.
Ürünleri İncele →
Standart 603 kılıf dirençler ile profesyonel PCB tasarımları gerçekleştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
820R direnç hangi uygulamalar için uygundur?
LED akım sınırlama, veri hattı sonlandırma, empedans eşleştirme ve filtre devrelerinde yaygın olarak kullanılır.
Bu direnç ile 5V kaynakta LED için ne kadar akım elde edilir?
Tipik kırmızı LED (1.7V) için yaklaşık 4mA akım sağlar. I=(5V-1.7V)/820Ω=4mA formülü ile hesaplanır.
603 kılıf SMD dirençlerin boyutu nedir?
603 kılıf, 1.6mm x 0.8mm (1608 metrik) boyutlarındadır. Modern PCB tasarımlarında sıkça kullanılan standart bir ölçüdür.
Bu dirençlerin maksimum güç değeri nedir?
1/10 Watt (0.1W) nominal güç değerine sahiptir. Kısa süreli olarak 0.125W'a kadar yüklenebilir.
Makaralı dirençlerin raf ömrü ne kadardır?
Uygun koşullarda (kuru, anti-statik ortam, oda sıcaklığı) 2-5 yıl arasında lehimlenebilirlik özelliklerini korur.
820R direncin renk kodu nasıldır?
Klasik renk kodunda: gri-kırmızı-kahverengi-altın. SMD'lerde genellikle "821" kodu ile işaretlenir.
SMD dirençlerin sıcaklık katsayısı ne anlama gelir?
±100 ppm/°C değeri, sıcaklık her 1°C değiştiğinde direncin değerinin milyonda 100 birim değişebileceğini gösterir.
Bu dirençleri PCB'ye manuel olarak nasıl monte ederim?
İnce uçlu havya, kaliteli flux, hassas cımbız kullanarak ve padlere az miktarda lehim pastası uygulayarak monte edilebilir.
