7815CV Voltaj Regülatörü

7815CV Voltaj Regülatörü

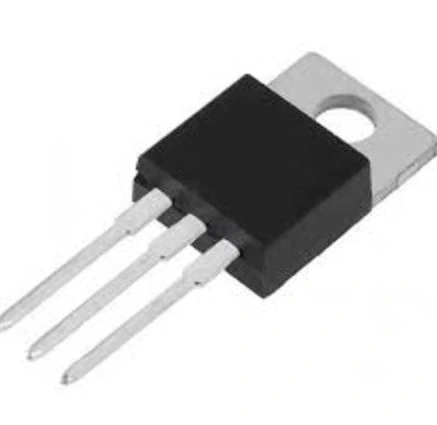

7815CV, TO-220 paketinde sunulan 15V sabit çıkışlı pozitif lineer voltaj regülatörüdür. 78xx serisi regülatörlerin 15V versiyonu olan bu entegre, 1A sürekli çıkış akımı sağlar ve yüksek kararlılıkta 15V DC voltaj üretir.

Geniş giriş voltaj aralığında (17.5V-35V) çalışabilen bu güç entegreleri ürünü, dahili termal koruma ve kısa devre koruması özelliklerine sahiptir. Yüksek güvenilirlik sunan 7815CV, minimum harici komponent ihtiyacı ile 15V besleme gerektiren sistemler için ideal çözümdür.

TO-220 paketinin sağladığı iyi termal performans ile entegreler arasında yüksek akım gerektiren uygulamalarda tercih edilen 7815CV, soğutucu ile 1A'in üzerinde akım verebilir. Motorlar, röleler ve elektronik komponentler için 15V güç kaynağı tasarımlarında güvenilir çözüm sunar.

Teknik Özellikler

7815CV Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Pozitif Lineer Voltaj Regülatörü
• Model: 7815CV / L7815CV
• Üretici: ST Microelectronics, Texas Instruments, ON Semiconductor
• Paket Tipi: TO-220-3 (Plastik Paket)
• Çıkış Voltajı: 15.0V (±4%)
• Giriş Voltaj Aralığı: 17.5V - 35V
• Maksimum Çıkış Akımı: 1A (sürekli)
• Dropout Voltajı: 2.5V (tipik)
• Quiescent Akımı: 5.5mA (tipik)
• Line Regülasyonu: 0.1% (tipik)
• Load Regülasyonu: 0.1% (tipik)
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Ripple Bastırma Oranı: 60dB (tipik)
• Termal Direnç (Junction-to-Case): 5°C/W
• Termal Direnç (Junction-to-Ambient): 65°C/W
• Koruma Özellikleri: Termal kapama, kısa devre koruması, SOA koruması
• Çıkış Gürültüsü: 90µV (tipik)
• Montaj Tipi: Through-Hole
• Pin Sayısı: 3 (1:Input, 2:Ground, 3:Output)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

7815CV Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

15V Güç Gerektiren Sistemler

• Röle kontrol devreleri
• Motor sürücü besleme devreleri
• Endüstriyel kontrol sistemleri
• PLC besleme devreleri
• Solenoid sürücüler

Elektronik Cihazlar

• Ses amplifikatörleri
• Test ekipmanları
• Güç kaynağı üniteleri
• Laboratuvar cihazları
• Endüstriyel ölçüm cihazları

Endüstriyel Uygulamalar

• Otomasyon kontrol panelleri
• Elektronik ekipman güç beslemeleri
• Sensör besleme devreleri
• İletişim ekipmanları
• Güvenlik sistemleri

Avantajlar ve Özellikler

7815CV Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.

• Sabit 15V Çıkış: Kararlı ve regüle voltaj
• Yüksek Akım Kapasitesi: 1A sürekli çıkış
• Güvenilir Koruma: Termal ve kısa devre koruması
• Kolay Kullanım: Minimum harici komponent ihtiyacı
• Dayanıklı TO-220 Paketi: Soğutucu montaj imkanı
• Geniş Giriş Aralığı: 17.5V-35V çalışma voltajı
• Endüstriyel Standart: Yaygın kullanım ve kolay bulunabilirlik
• Düşük Gürültü: Temiz çıkış voltajı
• Yüksek Sıcaklık Performansı: 125°C'ye kadar çalışma
• Ekonomik Çözüm: Düşük maliyetli güvenilir regülasyon

Devre Tasarımı ve Kullanım

7815CV Voltaj Regülatörü'nün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220):

• Pin 1: INPUT (Giriş Voltajı)
• Pin 2: GND (Toprak)
• Pin 3: OUTPUT (15V Çıkış)

Temel Uygulama Devresi:

1. Giriş kapasitörü (0.33µF-1µF) INPUT ve GND arasına bağlanır
2. Çıkış kapasitörü (0.1µF-10µF) OUTPUT ve GND arasına bağlanır
3. Regülatör girişine 18V-24V DC gerilim uygulanır
4. Çıkıştan 15V DC gerilim alınır
5. Yüksek akımlarda metal soğutucu eklenir

Komponent Seçimi İpuçları:

• Giriş kapasitörü için 50V veya daha yüksek voltaj dereceli kapasitör seçin
• Çıkış kapasitörü ripple filtreleme için en az 1µF değerinde olmalıdır
• 500mA üzeri akımlarda soğutucu kullanılması önerilir
• Soğutucu termal direnci 10°C/W veya daha düşük olmalıdır
• Uzun giriş hatları için daha büyük değerli giriş kapasitörü kullanın

PCB Tasarım İpuçları:

• Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
• GND pini için geniş bakır alan sağlayın
• Regülatör etrafında yeterli hava akışı alanı bırakın
• Güç yolları için kalın bakır hatlar kullanın (en az 1.5mm genişlik)
• Yüksek akım uygulamalarında PCB'de ek soğutma alanı sağlayın

Sorun Giderme ve İpuçları

7815CV Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, giriş voltajını düşürün, yük akımını azaltın
• Düşük Çıkış Voltajı: Giriş voltajının en az 17.5V olduğunu kontrol edin
• Çıkış Dalgalanması: Çıkış kapasitörünü artırın, bypass kapasitörleri ekleyin
• Giriş Voltaj Düşümü: Güç kaynağı kapasitesini ve kablo kesitini kontrol edin
• Termal Kapanma: Yeterli soğutma sağlayın, çalışma ortam sıcaklığını düşürün

Pratik Uygulama İpuçları

• 24V DC giriş, 15V uygulamalar için ideal voltaj seviyesidir
• Giriş voltajının çok yüksek olması verimlilik kaybına ve aşırı ısınmaya neden olur
• Ters polarite koruması için girişe diyot eklenebilir
• Hassas uygulamalar için çıkışa ek LC filtre ekleyebilirsiniz
• Birden fazla 7815CV paralel bağlanarak akım kapasitesi artırılabilir

Verimlilik Artırma Yöntemleri

• Giriş voltajını mümkün olduğunca düşük tutun (18-20V ideal)
• Yüksek verimlilik gereken uygulamalarda anahtarlamalı regülatör kullanmayı düşünün
• TO-220 paket için uygun boyutlu alüminyum soğutucu kullanın
• Güç tüketimini minimize etmek için sistemi optimize edin
• Yüksek sıcaklık ortamlarında fan soğutması ekleyin

Paket İçeriği

• 7815CV Voltaj Regülatörü
