7809CV Voltaj Regülatörü

7809CV Voltaj Regülatörü

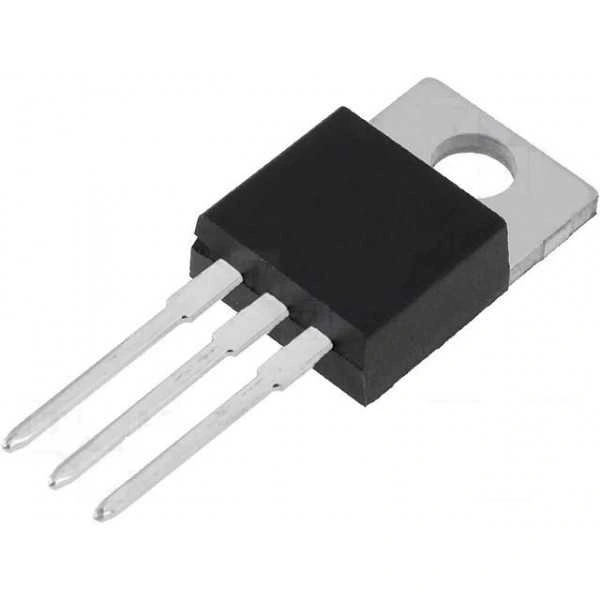

7809CV, TO-220 paketinde sunulan 9V sabit çıkışlı pozitif lineer voltaj regülatörüdür. 78xx serisi regülatörlerin 9V versiyonu olan bu entegre, 1A sürekli çıkış akımı sağlar ve yüksek kararlılıkta 9V DC voltaj üretir.

Geniş giriş voltaj aralığında (11.5V-30V) çalışabilen bu güç entegreleri ürünü, dahili termal koruma ve kısa devre koruması özelliklerine sahiptir. Yüksek güvenilirlik sunan 7809CV, minimum harici komponent ihtiyacı ile 9V besleme gerektiren sistemler için ideal çözümdür.

TO-220 paketinin sağladığı iyi termal performans ile entegreler arasında yüksek akım gerektiren uygulamalarda tercih edilen 7809CV, röle, sensör ve düşük güçlü elektronik komponentler için 9V güç kaynağı tasarımlarında güvenilir çözüm sunar.

Teknik Özellikler

7809CV Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Pozitif Lineer Voltaj Regülatörü
• Model: 7809CV / L7809CV
• Üretici: ST Microelectronics, Texas Instruments, ON Semiconductor
• Paket Tipi: TO-220-3 (Plastik Paket)
• Çıkış Voltajı: 9.0V (±4%)
• Giriş Voltaj Aralığı: 11.5V - 30V
• Maksimum Çıkış Akımı: 1A (sürekli)
• Dropout Voltajı: 2.5V (tipik)
• Quiescent Akımı: 5.5mA (tipik)
• Line Regülasyonu: 0.1% (tipik)
• Load Regülasyonu: 0.1% (tipik)
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Ripple Bastırma Oranı: 65dB (tipik)
• Termal Direnç (Junction-to-Case): 5°C/W
• Termal Direnç (Junction-to-Ambient): 65°C/W
• Koruma Özellikleri: Termal kapama, kısa devre koruması, SOA koruması
• Çıkış Gürültüsü: 75µV (tipik)
• Montaj Tipi: Through-Hole
• Pin Sayısı: 3 (1:Input, 2:Ground, 3:Output)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

7809CV Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

9V Güç Gerektiren Sistemler

• Arduino ve mikrodenetleyici projeleri
• Sensör devreleri
• Kablosuz modüller
• Küçük röle kontrol devreleri
• Hobi elektronik projeleri

Ses ve Görüntü Sistemleri

• Efekt pedalları
• Küçük amplifikatörler
• Radyo devreleri
• Ses işleme ekipmanları
• CCTV kamera beslemeleri

Endüstriyel Uygulamalar

• Düşük güçlü kontrol sistemleri
• Endüstriyel sensör besleme
• Veri toplama sistemleri
• Otomasyon kontrol üniteleri
• Test ve ölçüm cihazları

Avantajlar ve Özellikler

7809CV Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.

• Sabit 9V Çıkış: Kararlı ve regüle voltaj
• Yüksek Akım Kapasitesi: 1A sürekli çıkış
• Güvenilir Koruma: Termal ve kısa devre koruması
• Kolay Kullanım: Minimum harici komponent ihtiyacı
• Dayanıklı TO-220 Paketi: Soğutucu montaj imkanı
• Geniş Giriş Aralığı: 11.5V-30V çalışma voltajı
• Endüstriyel Standart: Yaygın kullanım ve kolay bulunabilirlik
• Düşük Gürültü: Temiz çıkış voltajı
• Yüksek Sıcaklık Performansı: 125°C'ye kadar çalışma
• Ekonomik Çözüm: Düşük maliyetli güvenilir regülasyon

Devre Tasarımı ve Kullanım

7809CV Voltaj Regülatörü'nün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220):

• Pin 1: INPUT (Giriş Voltajı)
• Pin 2: GND (Toprak)
• Pin 3: OUTPUT (9V Çıkış)

Temel Uygulama Devresi:

1. Giriş kapasitörü (0.33µF-1µF) INPUT ve GND arasına bağlanır
2. Çıkış kapasitörü (0.1µF-10µF) OUTPUT ve GND arasına bağlanır
3. Regülatör girişine 12V-24V DC gerilim uygulanır
4. Çıkıştan 9V DC gerilim alınır
5. Yüksek akımlarda metal soğutucu eklenir

Komponent Seçimi İpuçları:

• Giriş kapasitörü için 35V veya daha yüksek voltaj dereceli kapasitör seçin
• Çıkış kapasitörü ripple filtreleme için en az 1µF değerinde olmalıdır
• 500mA üzeri akımlarda soğutucu kullanılması önerilir
• Soğutucu termal direnci 10°C/W veya daha düşük olmalıdır
• Uzun giriş hatları için daha büyük değerli giriş kapasitörü kullanın

PCB Tasarım İpuçları:

• Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
• GND pini için geniş bakır alan sağlayın
• Regülatör etrafında yeterli hava akışı alanı bırakın
• Güç yolları için kalın bakır hatlar kullanın (en az 1.5mm genişlik)
• Yüksek akım uygulamalarında PCB'de ek soğutma alanı sağlayın

Sorun Giderme ve İpuçları

7809CV Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, giriş voltajını düşürün, yük akımını azaltın
• Düşük Çıkış Voltajı: Giriş voltajının en az 11.5V olduğunu kontrol edin
• Çıkış Dalgalanması: Çıkış kapasitörünü artırın, bypass kapasitörleri ekleyin
• Giriş Voltaj Düşümü: Güç kaynağı kapasitesini ve kablo kesitini kontrol edin
• Termal Kapanma: Yeterli soğutma sağlayın, çalışma ortam sıcaklığını düşürün

Pratik Uygulama İpuçları

• 12V DC giriş, 9V uygulamalar için ideal voltaj seviyesidir
• Giriş voltajının çok yüksek olması verimlilik kaybına ve aşırı ısınmaya neden olur
• Ters polarite koruması için girişe diyot eklenebilir
• Hassas uygulamalar için çıkışa ek LC filtre ekleyebilirsiniz
• Birden fazla 7809CV paralel bağlanarak akım kapasitesi artırılabilir

9V Batarya Alternatifleri

• 12V batarya/akü sistemlerinden 9V üretmek için ideal çözümdür
• Standart 9V bataryalara göre daha yüksek akım kapasitesi sunar
• Düzenli çıkış voltajı ile batarya tükenmesine karşı koruma sağlar
• Şarj edilebilir batarya sistemleri için kararlı 9V çıkış sağlar
• Araç içi (12V) sistemlerden 9V cihaz beslemesi için uygundur

Paket İçeriği

• 7809CV Voltaj Regülatörü
