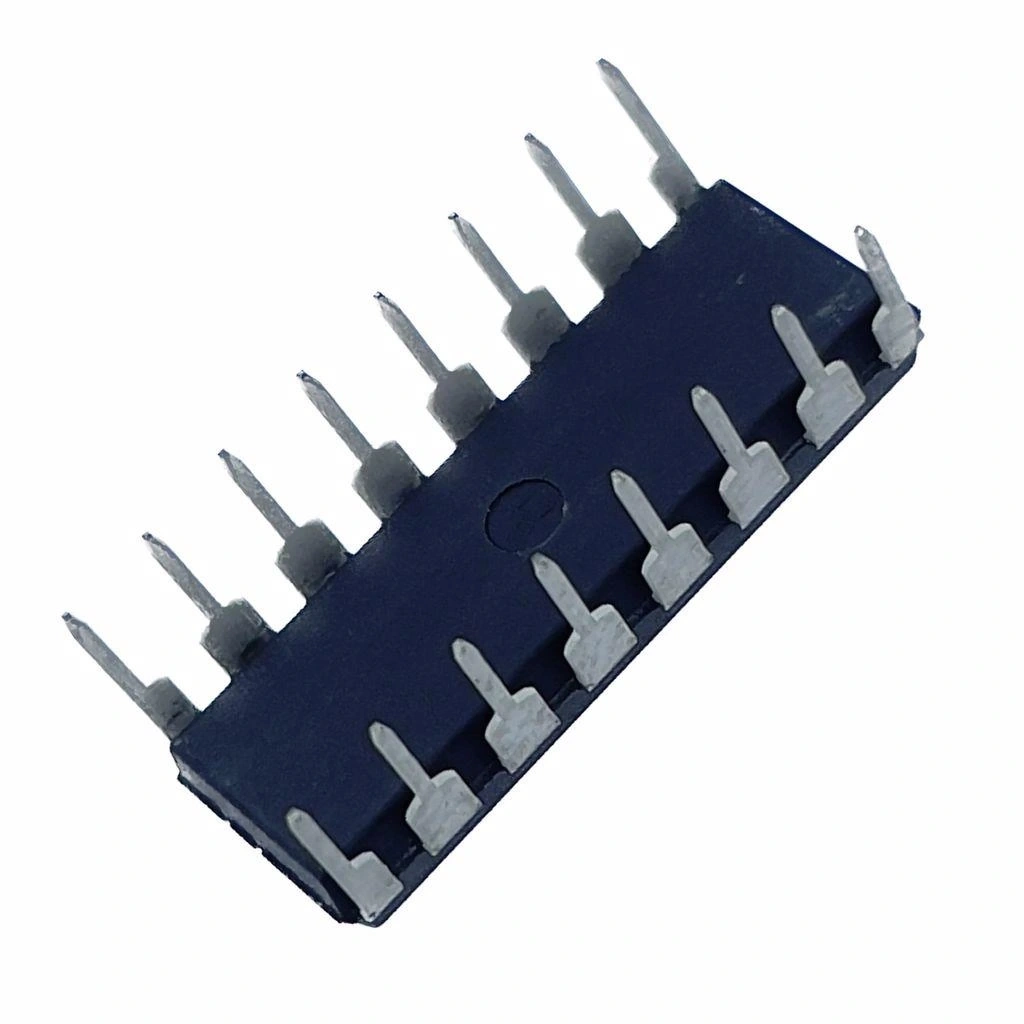

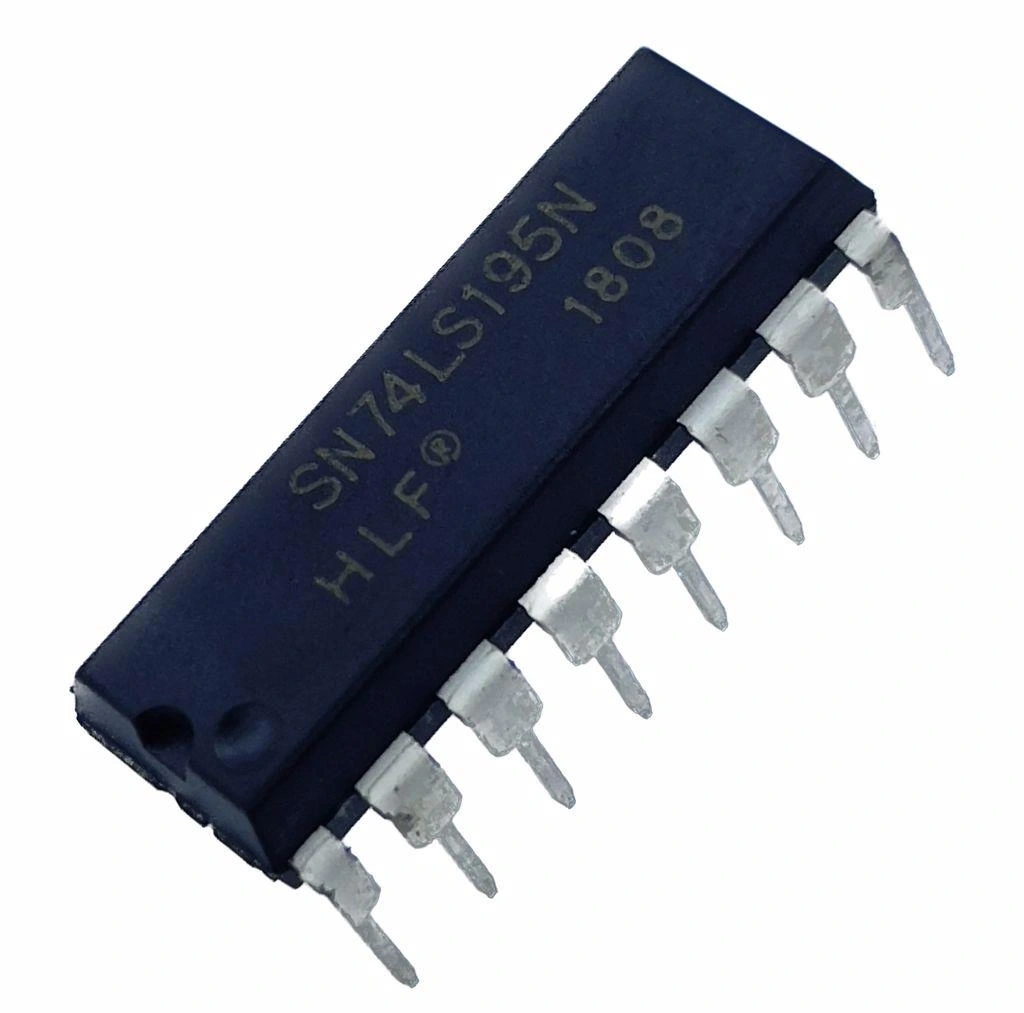

74LS195 DIP-16 Shift Register Entegresi, 4-bit paralel giriş/çıkışlı kaydırmalı yazmaç (shift register) işlevine sahip TTL ailesine ait bir entegredir. Bu entegre, veriyi seri olarak kaydırabilir veya 4-bit veriyi paralel olarak yükleyebilir, ayrıca her bir durumun çıkışını ayrı ayrı sağlar.

DIP-16 (Dual In-line Package) paketinde sunulan bu logic entegre, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. LS (Low-power Schottky) teknolojisi sayesinde standart TTL'e göre daha düşük güç tüketimi sağlar.

5V besleme gerilimi ile çalışan ve yüksek hızlı veri kaydırma özelliğine sahip bu entegre, diğer elektronik komponentler ile birlikte veri kaydetme, seri-paralel dönüşüm ve durum makinesi uygulamaları için idealdir.

Teknik Özellikler

74LS195 DIP-16 Shift Register Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Fonksiyon: 4-bit paralel giriş/çıkışlı kaydırmalı yazmaç
• Lojik Ailesi: TTL LS (Low-power Schottky)
• Besleme Gerilimi (Vcc): 4.75V - 5.25V DC
• Kapasite: 4 bit
• Yükleme Modu: Paralel veya seri
• Kontrol Girişleri: Saat (CLK), Temizle (CLR), Paralel Yükleme (PE), Seri Giriş (J,K)
• Çıkışlar: 4 bit (QA, QB, QC, QD) ve QD? (tümleyen)
• Maksimum Saat Frekansı: ~35MHz
• Yüksek Seviye Çıkış Gerilimi (VOH): Min. 2.7V
• Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.4V
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Max. 0.8V
• Güç Tüketimi: Tipik 85mW
• Propagasyon Gecikmesi: ~18ns (tipik)
• Kurulum Süresi (Setup Time): ~20ns
• Tutma Süresi (Hold Time): ~5ns
• Paket Tipi: DIP-16 (Dual In-line Package)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Pin Sayısı: 16
• Üretim Teknolojisi: TTL Low-power Schottky
• Maksimum Çıkış Akımı: 8mA (sink), -0.4mA (source)

Kullanım Alanları

74LS195 DIP-16 Shift Register Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Veri Dönüşümü ve İşleme

• Seri-Paralel veri dönüşümü
• Paralel-Seri veri dönüşümü
• Veri tamponlama
• Bit kaydırma işlemleri
• Dijital filtreler

Kontrol Sistemleri

• Durum makineleri
• Kontrol sekansları
• LED sürme devreleri
• Tuş tarama sistemleri
• Zamanlama devreleri

Dijital İletişim

• UART veri formatları
• İletişim protokolleri
• Veri çoğaltma
• Paket oluşturma/ayrıştırma
• Çoklu veri yolları

Avantajlar ve Özellikler

74LS195 DIP-16 Shift Register Entegresi'nin sağladığı avantajlar ve çözümler.

• Çift Yükleme Modu: Hem seri hem paralel veri girişi
• Asenkron Temizleme: CLR pini ile anında sıfırlama
• Yüksek Hız: 35MHz'e kadar çalışma frekansı
• J-K Flip-Flop Girişleri: Esnek seri giriş modu
• Tüm Bitler Erişilebilir: Tüm durumlar Q çıkışlarında görülebilir
• Düşük Güç Tüketimi: LS teknolojisi ile verimli çalışma
• Standart TTL Uyumluluğu: 5V lojik sistemlerle kolay entegrasyon
• Breadboard Dostu: DIP-16 paketi ile kolay prototipleme
• Kaskad Bağlantı: Çoklu entegre ile genişletme imkanı
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Devre Tasarımı ve Kullanım

74LS195 DIP-16 Shift Register Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.

Pin Bağlantıları ve İşlevleri:

• Pin 1 (PE): Paralel yükleme girişi (aktif düşük)
• Pin 2 (J): Seri J girişi (ilk flip-flop için)
• Pin 3 (K?): Seri K girişi (aktif düşük, ilk flip-flop için)
• Pin 4 (A): Paralel veri girişi A
• Pin 5 (B): Paralel veri girişi B
• Pin 6 (C): Paralel veri girişi C
• Pin 7 (D): Paralel veri girişi D
• Pin 8 (GND): Toprak
• Pin 9 (CLK): Saat girişi (pozitif kenar tetiklemeli)
• Pin 10 (CLR): Temizleme girişi (aktif düşük)
• Pin 11 (QD): Q çıkışı D
• Pin 12 (QC): Q çıkışı C
• Pin 13 (QB): Q çıkışı B
• Pin 14 (QA): Q çıkışı A
• Pin 15 (QD?): Q? çıkışı D (QD'nin tümleyeni)
• Pin 16 (VCC): Besleme gerilimi (+5V)

Temel Çalışma Modları:

• Paralel Yükleme Modu: PE=0 yapıldığında A, B, C, D girişleri QA, QB, QC, QD çıkışlarına yüklenir
• Seri Kaydırma Modu: PE=1 ve CLK yükselen kenarında J-K girişlerinden veri kaydırılır
• Temizleme (Reset): CLR=0 yapıldığında tüm çıkışlar 0'a sıfırlanır
• Kaskad Bağlantı: QD ve QD? çıkışları sonraki entegrenin J-K girişlerine bağlanır
• Geribildirim Modu: QD ve QD? çıkışları kendi J-K girişlerine bağlanarak halka sayacı yapılabilir

Sorun Giderme ve İpuçları

74LS195 DIP-16 Shift Register Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Veri Yüklenmiyor: PE (Pin 1) girişinin doğru zamanda LOW yapıldığından emin olun
• Kararsız Çalışma: 0.1μF bypass kapasitörü VCC ve GND arasına bağlayın
• Veri Kaydırma Sorunları: CLK sinyali kenarının temiz olduğundan emin olun
• Sıfırlama Sorunu: CLR (Pin 10) aktif düşüktür, normal çalışmada HIGH tutun
• Zamanlama Sorunları: Setup (~20ns) ve Hold (~5ns) zamanlarına uyulduğundan emin olun

Uygulama İpuçları

• Çok entegreli sistemlerde CLK sinyalini fan-out değerlerini dikkate alarak dağıtın
• CLK hattında kararlı tetikleme için Schmitt trigger kullanın
• Kullanılmayan girişleri belirli seviyede (HIGH veya LOW) tutun, asla yüzmeye bırakmayın
• Ring sayacı için QD çıkışını J girişine, QD? çıkışını K? girişine bağlayın
• Kaskad shift registerlarda ilk entegre sıfırlandığında diğerlerinin de sıfırlandığından emin olun
