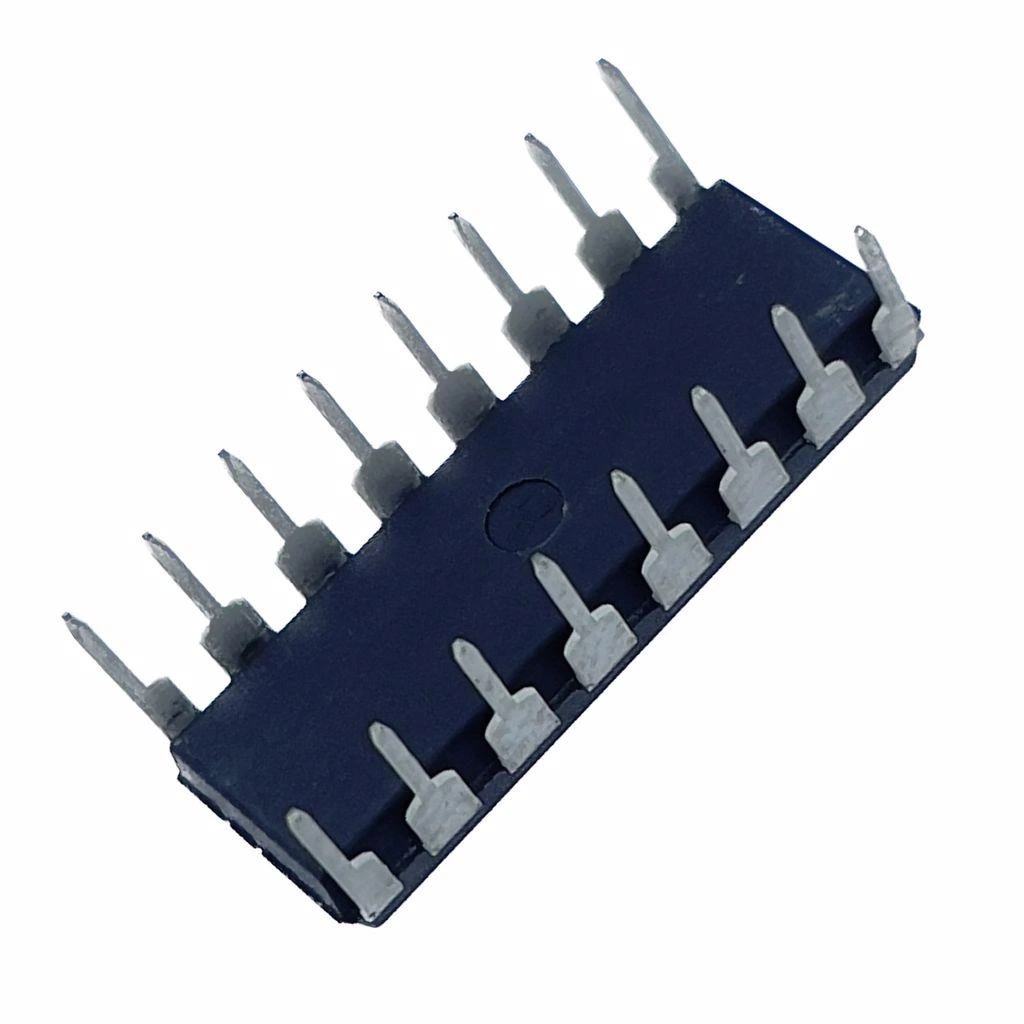

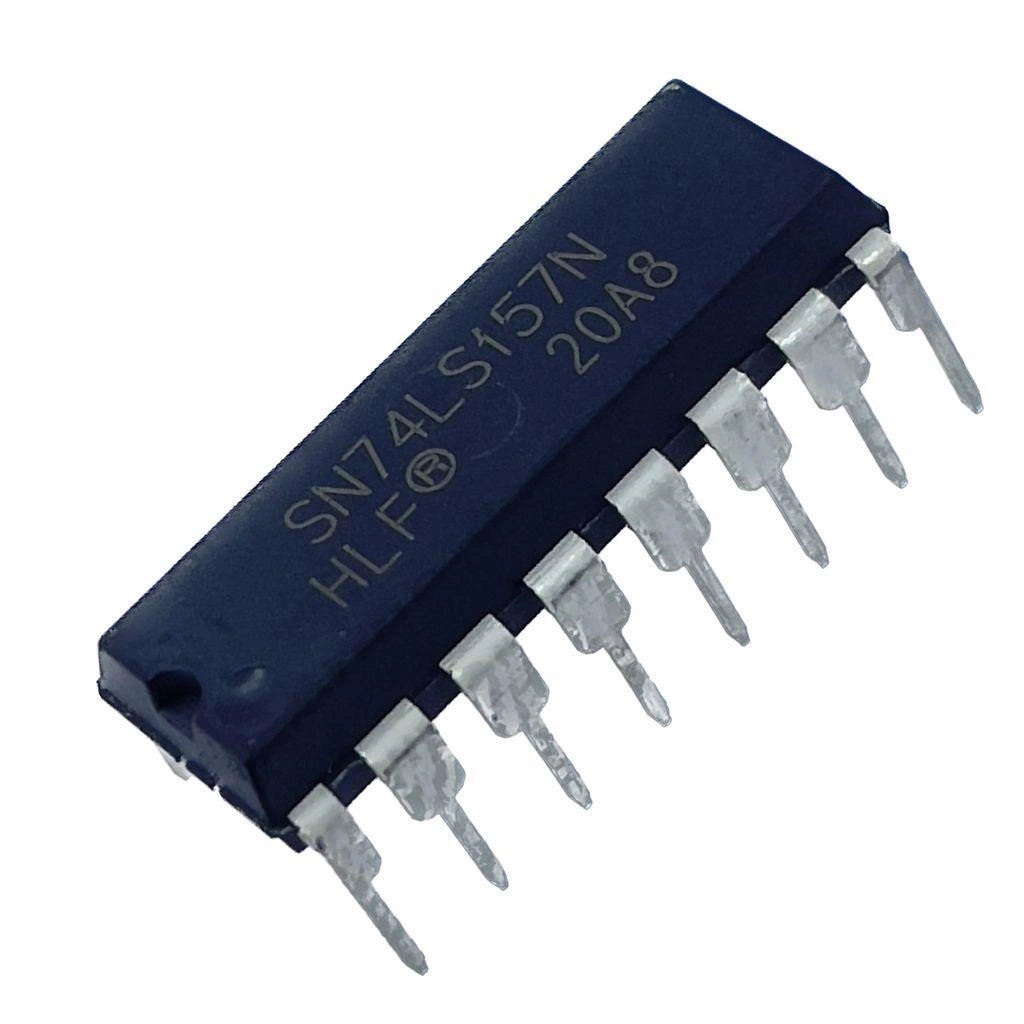

74LS157 DIP-16 Multiplexer - Demultiplexer Entegresi

74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi

74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi, 4-bit 2-kanal seçici çoğullayıcı (multiplexer) entegresidir. TTL ailesinin LS (Low-power Schottky) serisine ait olan bu entegre, iki farklı 4-bitlik veri kanalından birini seçerek çıkışa aktarma işlevine sahiptir. DIP-16 paketi içinde sunulan 74LS157, düşük güç tüketimi ve yüksek hız avantajlarıyla, veri seçimi, sinyal yönlendirme ve doğrusal mantık uygulamaları için ideal bir çözüm sunar.

Kontrol pini aracılığıyla iki grup arasında hızlı geçiş yapabilen 74LS157, logic entegreler ailesinin çok kullanılan bir parçasıdır. Her kanalda 4 adet bağımsız anahtar bulunur, böylece 4-bitlik veri yolları arasında kontrollü geçiş sağlanır. Dahili doğrusal mantık yapısı, giriş değerlerinin doğrudan seçilmiş kanaldan çıkışa aktarılmasını sağlar.

Veri yolları, mikroişlemci sistemleri, bellek adresleme ve dijital kontrol uygulamalarında yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, çeşitli dijital sistem tasarımları için temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: 74LS (Low-power Schottky TTL)
• Fonksiyon: Quad 2-Line to 1-Line Multiplexer
• Paket Tipi: DIP-16 (Dual In-line Package)
• Pin Sayısı: 16
• Kanal Sayısı: 4 bağımsız kanal, her biri 2:1 multiplexer
• Besleme Gerilimi (VCC): 5V (±0.25V)
• Tipik Gecikme Süresi: 11ns (seçimden çıkışa)
• Maksimum Çalışma Frekansı: 35 MHz (tipik)
• Güç Tüketimi: 35mW (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
• Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
• Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
• Fan-out Kapasitesi: 10 LS TTL yükü
• Kontrol Giriş Sayısı: 2 (Select ve Enable)
• Veri Giriş Sayısı: 8 (4 kanal × 2 giriş)
• Veri Çıkış Sayısı: 4
• Enable (G) Girişi: Aktif düşük seviyeli (Active Low)
• Select (S) Girişi: S=0 A kanalını, S=1 B kanalını seçer
• Teknoloji: BiCMOS, Silikon
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 19.3mm × 6.35mm × 3.3mm (yaklaşık)
• Ağırlık: 0.8g (yaklaşık)

Kullanım Alanları

74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Dijital Sistem Uygulamaları

• Veri yolu seçici devreleri
• Paralel veri yolu çoğullama
• Mikroişlemci adres/veri hat yönlendirme
• Bellek adresleme devreleri
• Çift port bellek arayüzleri

Sinyal İşleme Uygulamaları

• Dijital sinyal seçici devreleri
• Sensör sinyal yönlendirme
• Analog-Dijital dönüştürücü giriş seçimi
• Display panel veri yönlendirme
• Kontrol sinyali dağıtımı

Haberleşme Uygulamaları

• Çoklu veri kanalı seçimi
• RS232/TTL seviye dönüştürücü arayüzleri
• Tek yönlü haberleşme kanalı seçimi
• I/O port genişletme devreleri
• Protokol dönüştürücü devreleri

Avantajlar ve Özellikler

74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi'nin sağladığı avantajlar ve çözümler.

• Çoklu Bağımsız Kanal: 4 adet 2:1 multiplexer tek pakette
• Düşük Güç Tüketimi: LS (Low-power Schottky) teknolojisi ile 35mW tipik tüketim
• Yüksek Hız: 11ns gecikmesi ile hızlı veri yönlendirme
• Enable Kontrolü: Çıkışları yüksek empedansa alabilme yeteneği
• Tek Seçim Pini: Basit kontrol mantığı ile kolay arayüz
• TTL Uyumluluğu: Standart TTL lojik seviyelerini destekleme
• Fan-out Kapasitesi: Her çıkış 10 LS TTL yükü sürebilme
• Geniş Uygulama Alanı: Dijital sistemlerde veri yönlendirme çözümleri
• Kolay Entegrasyon: DIP-16 paket ile breadboard ve PCB'lere kolaylıkla monte edilebilir
• Güvenilir Çalışma: Yüksek gürültü bağışıklığı ve kararlı çalışma

Bağlantı ve Kullanım

74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (DIP-16 paketi):

• Pin 1 (Select): Kanal seçimi (S=0: A kanalları, S=1: B kanalları)
• Pin 2 (1A): Kanal 1, A girişi
• Pin 3 (1B): Kanal 1, B girişi
• Pin 4 (1Y): Kanal 1 çıkışı
• Pin 5 (2A): Kanal 2, A girişi
• Pin 6 (2B): Kanal 2, B girişi
• Pin 7 (2Y): Kanal 2 çıkışı
• Pin 8 (GND): Toprak bağlantısı
• Pin 9 (3Y): Kanal 3 çıkışı
• Pin 10 (3B): Kanal 3, B girişi
• Pin 11 (3A): Kanal 3, A girişi
• Pin 12 (4Y): Kanal 4 çıkışı
• Pin 13 (4B): Kanal 4, B girişi
• Pin 14 (4A): Kanal 4, A girişi
• Pin 15 (Enable): Aktif düşük enable girişi
• Pin 16 (VCC): Pozitif besleme girişi (+5V)

Kontrol mantığı:

• Enable (G) = 1: Tüm çıkışlar yüksek empedans (devre dışı)
• Enable (G) = 0, Select (S) = 0: A kanalları çıkışa bağlanır
• Enable (G) = 0, Select (S) = 1: B kanalları çıkışa bağlanır

Uygulama Örneği

74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi kullanarak basit bir veri seçici devresi oluşturma.

Gerekli Komponentler

• 1x 74LS157 Multiplexer
• 4x LED (çıkışları göstermek için)
• 4x 330Ω direnç (LED'ler için)
• 8x Anahtar veya jumper (girişler için)
• 1x Anahtar (Select için)
• 1x Anahtar (Enable için)
• 1x 10kΩ direnç (Select pull-down için)
• 1x 10kΩ direnç (Enable pull-up için)
• 1x 0.1µF kapasitör (besleme bypassı)
• Breadboard ve bağlantı telleri
• 5V DC güç kaynağı

Bağlantı Adımları

• 74LS157'nin VCC (pin 16) ve GND (pin 8) pinlerini besleyin
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• Enable (pin 15) pinini bir anahtar üzerinden GND'ye bağlayın
• Enable için 10kΩ pull-up direnci kullanın (normalde yüksek)
• Select (pin 1) pinini bir anahtar ile kontrol edin
• Select için 10kΩ pull-down direnci kullanın (normalde düşük)
• A ve B girişlerini (2,3,5,6,11,10,14,13) anahtarlar veya jumperlar ile kontrol edin
• Çıkışları (4,7,9,12) 330Ω dirençler üzerinden LED'lere bağlayın
• LED'lerin diğer uçlarını GND'ye bağlayın

Sorun Giderme ve İpuçları

74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Yok: Enable (G) pininin GND'ye bağlı olduğunu kontrol edin
• Yanlış Kanal Seçimi: Select (S) pininin doğru seviyeye çekildiğini kontrol edin
• Kararsız Çıkış: Besleme hattına bypass kapasitör eklediğinizden emin olun
• Düşük Çıkış Voltajı: Çıkış yükünün fan-out kapasitesini aşmadığını kontrol edin
• Enable Çalışmıyor: Enable pini bağlantısını ve aktif düşük mantığını kontrol edin

Optimal Kullanım İpuçları

• Çoklu entegre kullanımında, tüm kontrol hatlarını senkronize edin
• Yüksek frekanslı uygulamalarda, bağlantıları mümkün olduğunca kısa tutun
• Maksimum gerilim düşüşünü önlemek için düşük dirençli giriş kaynakları kullanın
• Güç kaynağı gürültüsünü azaltmak için VCC ve GND pinlerinin yakınına bypass kapasitör ekleyin
• Tri-state özelliğini kullanarak veri yolunu paylaşan sistemler tasarlayabilirsiniz
• Fan-out sınırlaması için çıkışta buffer kullanmayı düşünün

Paket İçeriği

• 74LS157 DIP-16 Multiplexer/Demultiplexer Entegresi
