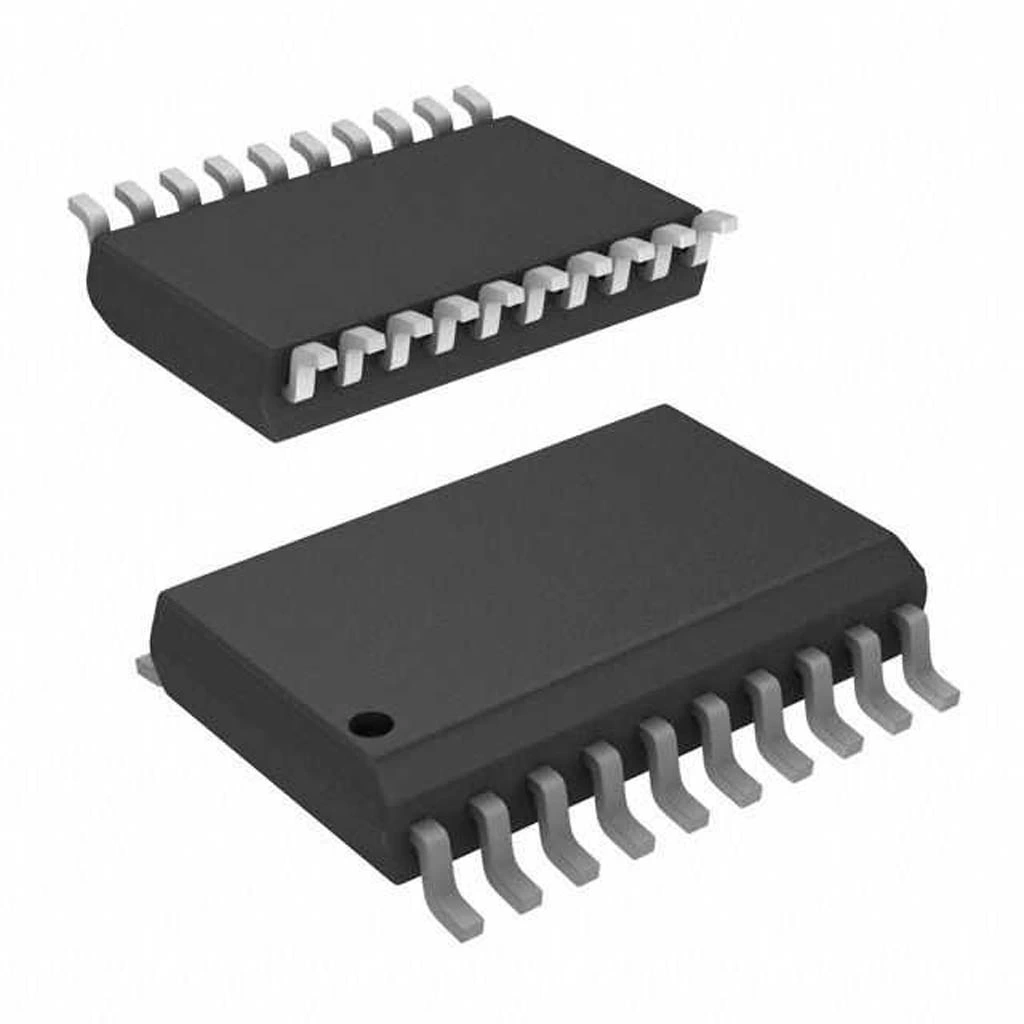

74HC541 SOIC-20 SMD Buffer Entegresi
74HC541, sekiz kanal çıkış aktifleştirme (output enable) kontrollü octal buffer ve hat sürücü entegresidir. SOIC-20 SMD paketinde sunulan bu entegre, dijital sistemlerde veri yolu sürücüsü ve tampon olarak kullanılmak üzere tasarlanmıştır.
Yüksek hızlı CMOS teknolojisine sahip 74HC541, Schmitt-trigger girişleri sayesinde gürültülü sinyaller ile daha iyi çalışabilme özelliğine sahiptir. Elektronik komponentler arasında veri yolu sürücüsü olarak sıkça tercih edilir.
İki ayrı çıkış aktifleştirme pini ile esnek kontrol imkanı sunan 74HC541, entegreler arasında dijital sistemlerin arayüzünde yaygın kullanıma sahiptir. Diğer entegreler ile kombinasyonu kolay olan bu buffer, SMD formatıyla modern PCB tasarımlarına uygundur.
Teknik Özellikler
74HC541 SOIC-20 SMD Buffer Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Entegre Tipi: Octal Buffer / Line Driver with 3-State Outputs
- Üretici: Texas Instruments / NXP / ST Microelectronics
- Paket Tipi: SOIC-20 (Small Outline Integrated Circuit)
- Besleme Voltajı Aralığı: 2.0V - 6.0V
- Önerilen Çalışma Voltajı: 5.0V
- Teknoloji: Yüksek Hızlı CMOS (HC)
- Kanal Sayısı: 8 (Octal)
- Giriş Tipi: Schmitt-Trigger
- Çıkış Tipi: 3-State (Üç Durumlu)
- Giriş Sayısı: 8
- Çıkış Sayısı: 8
- Çıkış Aktifleştirme Pinleri: 2 (Aktif Düşük)
- Propagasyon Gecikmesi: 16ns (tipik, VCC=5V)
- Maksimum Çalışma Frekansı: 25MHz (tipik, VCC=5V)
- Çıkış Akımı (HIGH): -6mA (maksimum)
- Çıkış Akımı (LOW): 6mA (maksimum)
- Güç Tüketimi: 4μW (tipik, statik)
- Fan-Out (74HC): 10 yük
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Pin Sayısı: 20
- Montaj Tipi: Surface Mount (Yüzey Montaj)
- Boyutlar (yaklaşık): 12.8mm x 7.5mm x 1.58mm
- RoHS Uyumluluğu: Evet
Kullanım Alanları
74HC541 SOIC-20 SMD Buffer Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Veri Yolu Uygulamaları
- Mikrodenetleyici veri yolu tamponlama
- Paralel veri aktarım arayüzleri
- Adres veri yolu sürücüleri
- I/O port genişleticileri
- Bellek arayüzleri
Sinyal İzolasyonu ve Sürücü Devreleri
- Uzun hat sinyal sürücüleri
- LED dizisi sürücüleri
- Optokuplör arayüzleri
- Gürültülü ortamlar için sinyal iyileştirme
- Seviye dönüştürücüler
Endüstriyel ve Kontrol Uygulamaları
- PLC giriş/çıkış modülleri
- Endüstriyel sensör arayüzleri
- Kontrol panelleri
- Anahtar ve buton debounce devreleri
- Motor kontrol sistemleri
Avantajlar ve Özellikler
74HC541 SOIC-20 SMD Buffer Entegresi'nin sağladığı avantajlar ve çözümler.
- Schmitt-Trigger Girişleri: Gürültü bağışıklığı ve temiz anahtarlama
- Üç Durumlu Çıkışlar: Çoklu cihaz bağlantısı için veri yolu paylaşımı
- Yüksek Hız: 25MHz'e kadar çalışabilme
- Düşük Güç Tüketimi: CMOS teknolojisi ile minimum enerji kullanımı
- İki Çıkış Aktifleştirme Pini: Esnek kontrol imkanı
- Geniş Besleme Aralığı: 2V-6V arası çalışabilme
- TTL Uyumluluğu: TTL devreleri ile doğrudan arayüz imkanı
- SMD Paket: Az yer kaplayan ve modern PCB tasarımları için uygun
- Kısa Gecikme Süresi: Hızlı veri aktarımı için düşük propagasyon gecikmesi
- Yüksek Fan-Out: Bir çıkıştan birden fazla giriş sürülebilme
Devre Tasarımı ve Kullanım
74HC541 SOIC-20 SMD Buffer Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.
İpucu: Kullanılmayan tüm girişleri kararlı bir lojik seviyeye bağlayın ve PCB'de bypass kapasitörü kullanın.
Pin Yapılandırması (SOIC-20):
- Pin 1: OE1 (Output Enable 1, aktif düşük)
- Pin 2: A0 (Giriş 0)
- Pin 3: A1 (Giriş 1)
- Pin 4: A2 (Giriş 2)
- Pin 5: A3 (Giriş 3)
- Pin 6: A4 (Giriş 4)
- Pin 7: A5 (Giriş 5)
- Pin 8: A6 (Giriş 6)
- Pin 9: A7 (Giriş 7)
- Pin 10: GND (Toprak)
- Pin 11: Y7 (Çıkış 7)
- Pin 12: Y6 (Çıkış 6)
- Pin 13: Y5 (Çıkış 5)
- Pin 14: Y4 (Çıkış 4)
- Pin 15: Y3 (Çıkış 3)
- Pin 16: Y2 (Çıkış 2)
- Pin 17: Y1 (Çıkış 1)
- Pin 18: Y0 (Çıkış 0)
- Pin 19: OE2 (Output Enable 2, aktif düşük)
- Pin 20: VCC (Besleme Voltajı)
Temel Bağlantı Şeması:
- VCC (Pin 20) pozitif besleme voltajına (2V-6V, tipik 5V) bağlanır
- GND (Pin 10) toprak hattına bağlanır
- VCC ve GND arasına 0.1μF bypass kapasitörü bağlanır (entegrenin hemen yanına)
- A0-A7 (Pin 2-9) giriş sinyallerine bağlanır
- Y0-Y7 (Pin 18-11) çıkış sinyallerine bağlanır
- OE1 ve OE2 (Pin 1, 19) çıkışları aktifleştirmek için GND'ye, devre dışı bırakmak için VCC'ye bağlanır
Çıkış Aktifleştirme Kontrol Tablosu:
- OE1=0, OE2=0: Çıkışlar aktif (normal çalışma)
- OE1=1, OE2=X veya OE1=X, OE2=1: Çıkışlar yüksek empedans (Z) durumunda
Veri Yolu Kullanımı:
- Çift yönlü veri yolu oluşturmak için birden fazla 74HC541 kullanılabilir
- Veri yönüne göre ilgili buffer etkinleştirilir, diğerleri yüksek empedans durumuna getirilir
- Veri yolu izolasyonu için OE pinleri mikrodenetleyici kontrol pinine bağlanabilir
- Aynı veri yoluna bağlı cihazlar arasında çakışma olmaması için OE zamanlama kontrolü önemlidir
- Uzun PCB hatlarında oluşabilecek gürültü için termination resistor (sonlandırma direnci) kullanılabilir
Sorun Giderme ve İpuçları
74HC541 SOIC-20 SMD Buffer Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Alınamama: OE1 ve OE2 pinlerinin LOW seviyesinde olduğunu kontrol edin
- Kararsız Çıkışlar: Bypass kapasitörünü kontrol edin, besleme voltajını ölçün
- Sinyal Bozulması: Uzun hatlarda termination direnci kullanın
- Giriş Değişimlerine Tepkisizlik: Schmitt-trigger eşik değerlerini kontrol edin
- SMD Lehimleme Sorunları: Pin köprülenmesi ve soğuk lehim kontrolü yapın
PCB Tasarım İpuçları
- Entegre yakınına 0.1μF bypass kapasitörü yerleştirin
- Kritik sinyal hatlarını kısa tutun
- Güç ve toprak hatlarını kalın çizin
- Gürültülü sinyaller ile kritik sinyal hatlarını birbirinden uzak tutun
- Çok katmanlı PCB'lerde güç ve toprak düzlemleri kullanın
Schmitt-Trigger Avantajları
- Gürültülü sinyaller ile daha güvenilir çalışma
- Yavaş değişen sinyallerde temiz anahtarlama
- Giriş sinyallerindeki osilasyonu engelleme
- Farklı çıkış ve giriş eşik değerleri ile histerezis özelliği
- Uzun kablolardan gelen sinyalleri temizleme
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Özel amaçlı ve kategorilere ayrılmamış entegre seçeneklerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
74HC541 ve 74HC244 arasındaki fark nedir?
Her ikisi de octal buffer entegresidir, ancak 74HC541'de Schmitt-trigger girişleri vardır. Bu sayede 74HC541 gürültülü veya yavaş değişen sinyaller için daha uygundur.
Üç durumlu (3-state) çıkış ne anlama gelir?
Çıkışlar HIGH, LOW ve yüksek empedans (Z) durumlarına sahiptir. Yüksek empedans durumunda çıkış etkisiz hale gelir ve veri yolu paylaşımına izin verir.
OE1 ve OE2 pinleri nasıl kullanılır?
Her iki pin de aktif düşüktür. Normal çalışma için ikisi de LOW (0) olmalıdır. Herhangi biri HIGH (1) olduğunda tüm çıkışlar yüksek empedans durumuna geçer.
Bypass kapasitörü neden önemlidir?
Besleme hattındaki gürültüyü filtreler, hızlı geçişler sırasında gerekli enerjiyi sağlar ve entegrenin kararlı çalışmasını garanti eder. 0.1μF seramik kapasitör önerilir.
LED sürmek için nasıl kullanılır?
LED'ler uygun akım sınırlayıcı dirençlerle çıkışlara bağlanabilir. HC serisi 6mA'e kadar akım verebilir, bu da standart LED'ler için yeterlidir.
SOIC-20 paketi nasıl lehimlenir?
Sıcak hava istasyonu, reflow lehimleme veya ince uçlu havya ve flux kullanılabilir. PCB için SMD padler gereklidir. Pin aralığı 1.27mm'dir.
Maksimum veri aktarım hızı nedir?
5V besleme ile 25MHz'e kadar çalışabilir. Gerçek hız, PCB tasarımı, hat uzunluğu ve kapasitif yüke bağlı olarak değişebilir.
Schmitt-trigger girişleri ne avantaj sağlar?
Gürültülü sinyalleri temizler, yavaş değişen sinyallerde temiz anahtarlama sağlar, histerezis özelliği ile giriş sinyalindeki küçük dalgalanmaları filtreler.
