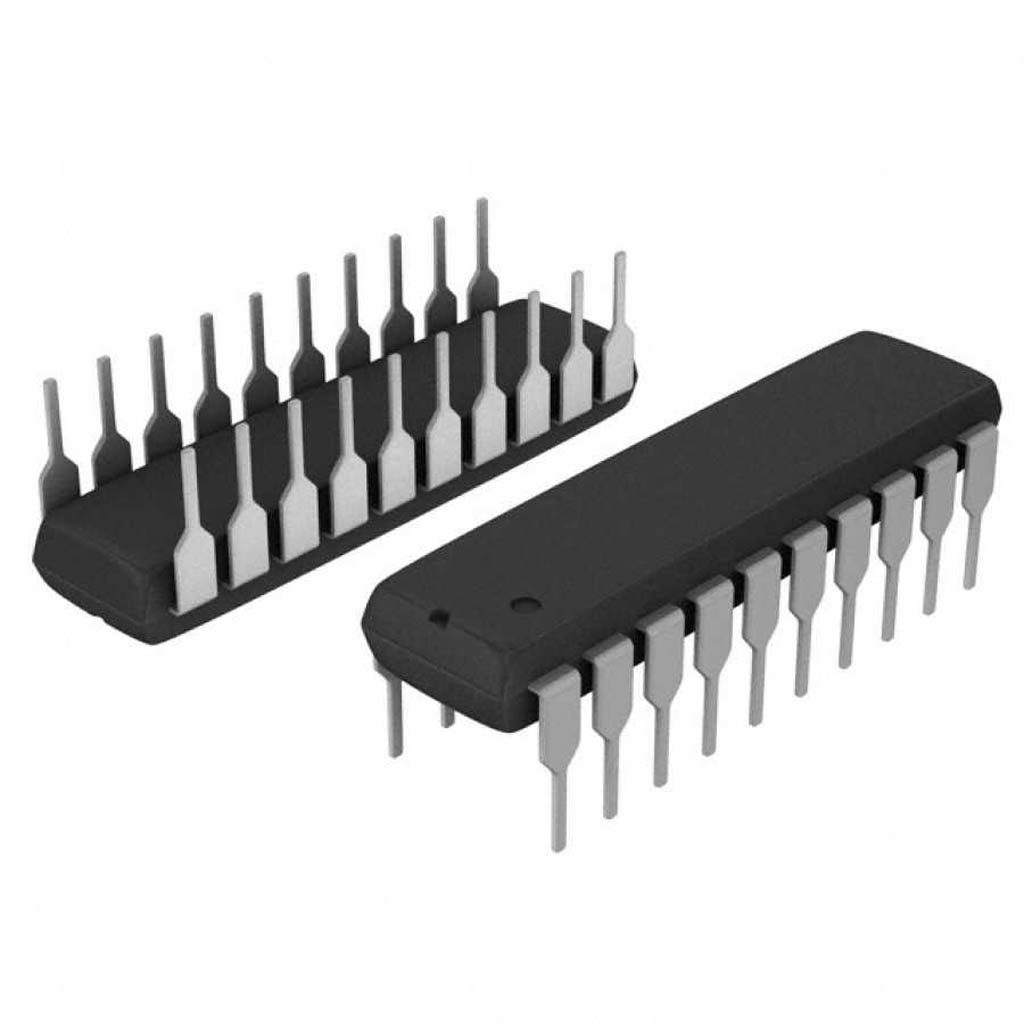

74HC541, 8-bit tampon (buffer) ve hat sürücü fonksiyonlarına sahip yüksek hızlı CMOS entegresidir. DIP-20 paketinde sunulan bu entegre, dijital devrelerde sinyal tamponlama, izolasyon ve hat sürme uygulamaları için ideal bir çözümdür.

Texas Instruments, NXP gibi çeşitli üreticiler tarafından üretilen 74HC541, giriş ve çıkış arasında üç durumlu (tri-state) tamponlama sağlayan çok yönlü bir entegredir. Elektronik komponentler içerisinde veri yolları ve sinyal sürme uygulamaları için yaygın olarak kullanılır.

Yüksek gürültü bağışıklığı, geniş çalışma voltajı aralığı ve entegre Schmitt-trigger girişleri sunan bu entegre, mikrodenetleyicilerle arayüz oluşturma ve veri yolları için mükemmel bir diğer entegreler arası uyum sağlayıcıdır.

Teknik Özellikler

74HC541 DIP-20 Buffer Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / NXP / ON Semiconductor
• Entegre Tipi: Octal Tampon ve Hat Sürücü (Octal Buffer and Line Driver)
• Lojik Ailesi: HC (High-speed CMOS)
• Paket Tipi: DIP-20 (Dual In-line Package)
• Kanal Sayısı: 8 (Octal)
• Çıkış Tipi: Üç-durumlu (Tri-state)
• Maksimum Çalışma Frekansı: 24 MHz (tipik)
• Yayılma Gecikmesi: 14 ns (tipik @ 5V)
• Çalışma Voltajı: 2.0V - 6.0V
• Giriş Tipi: Schmitt-trigger
• Besleme Akımı: 4 µA (maksimum, statik)
• Çıkış Akımı: ±25 mA (maksimum)
• Giriş Koruması: Dahili ESD koruması
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• Enable Pinleri: 2 adet (düşük aktif OE1 ve OE2)
• Fan-out Kapasitesi: 10 LS TTL yükü
• Giriş Voltaj Seviyeleri: CMOS/TTL uyumlu
• Pin Sayısı: 20
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Rise/Fall Time: 10 ns (tipik @ 5V)
• Güç Tüketimi: 80 µW (tipik @ 5V, statik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74HC541 DIP-20 Buffer Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Projeleri

• I/O port genişletme
• LED matrisleri sürme devreleri
• Veri yolu tamponlama
• Seviye dönüşümü uygulamaları
• Harici cihaz arayüzleri

Veri İletişim Uygulamaları

• Paralel veri yolu tamponlama
• Uzun hat sürücüleri
• Multiplexer sistemleri
• Sinyal izolasyon devreleri
• Veri yolu kontrol sistemleri

Endüstriyel Kontrol

• Sensör veri tamponlama
• Gürültülü ortamlarda sinyal iletimi
• Röle sürücü kontrol devreleri
• Kontrol panel arayüzleri
• Operatör kontrol terminalleri

Avantajlar ve Özellikler

74HC541 DIP-20 Buffer Entegresi'nin sağladığı avantajlar ve çözümler.

• Üç-durumlu Çıkışlar: Çoklu cihaz paylaşımlı veri yollarını destekler
• Schmitt-trigger Girişler: Gürültülü sinyallere karşı yüksek bağışıklık
• Yüksek Akım Sürme: 25mA'e kadar çıkış akımı kapasitesi
• Çift Enable Kontrolü: İki bağımsız OE pini ile esnek kontrol
• Düşük Güç Tüketimi: CMOS teknolojisi ile minimum güç gereksinimi
• Geniş Besleme Aralığı: 2V ile 6V arası çalışma esnekliği
• Yüksek Hız: 24 MHz'e kadar çalışma frekansı
• Kolay Entegrasyon: Standart DIP-20 paketi ile breadboard uyumluluğu
• Latch-up Koruması: Çalışma sırasında kilitlenme sorunu yaşamaz
• TTL/CMOS Uyumluluğu: Farklı lojik ailelerle doğrudan çalışabilir

Uygulama ve Devre Tasarımı

74HC541 DIP-20 Buffer Entegresi ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VCC pini besleme voltajına (2-6V), GND pini toprağa bağlanır
• Giriş Bağlantıları: A0-A7 pinleri sinyal kaynaklarına bağlanır
• Çıkış Bağlantıları: Y0-Y7 pinleri hedef devrelere veya yüklere bağlanır
• Enable Kontrolleri: OE1 ve OE2 pinleri aktif düşük olup, LOW seviyesinde çıkışlar aktif edilir
• Bypass Kapasitörü: VCC ve GND arasına 0.1µF seramik kapasitör bağlanır

Örnek Uygulama Devreleri:

• LED Sürücü Devresi: Mikrodenetleyici çıkışlarını güçlendirerek LED'leri sürme
• Veri Yolu İzolasyonu: İki devre arasında kontrollü veri transferi
• Seviye Dönüştürücü: Farklı voltaj seviyelerindeki lojik sistemler arasında arayüz
• Veri Latch Devresi: Enable pinleri kullanılarak geçici veri tutma
• Çoklu Cihaz Paylaşımlı Veri Yolu: Üç-durumlu çıkışlarla çoklu cihaz kontrolü

Sorun Giderme ve İpuçları

74HC541 DIP-20 Buffer Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Yok: OE1 ve OE2 pinlerinin her ikisinin de LOW seviyede olduğundan emin olun.
• Kararsız Çıkışlar: Besleme hattına 0.1µF bypass kapasitörü ekleyin.
• Aşırı Isınma: Çıkış yüklerini kontrol edin, maksimum akım sınırını aşmayın.
• Gürültülü Çalışma: PCB düzenini iyileştirin, kritik hatları kısa tutun.
• Yanlış Lojik Seviyeleri: Çalışma voltajını kontrol edin, uyumlu lojik seviyeleri kullanın.

Verimli Kullanım İpuçları

• Girişlerin doğru lojik seviyeyi aldıklarından emin olun
• Kullanılmayan girişleri kesinlikle açık bırakmayın
• Yüksek hızlı devreler için kısa bağlantı yolları kullanın
• Çalışmayan tamponları izole etmek için bireysel OE kontrolü kullanın
• Veri yollarında sonlandırma dirençleri kullanmayı düşünün

Paket İçeriği

• 74HC541 DIP-20 Buffer Entegresi
