74HC32D Soic14 - Logic Kapı Entegresi

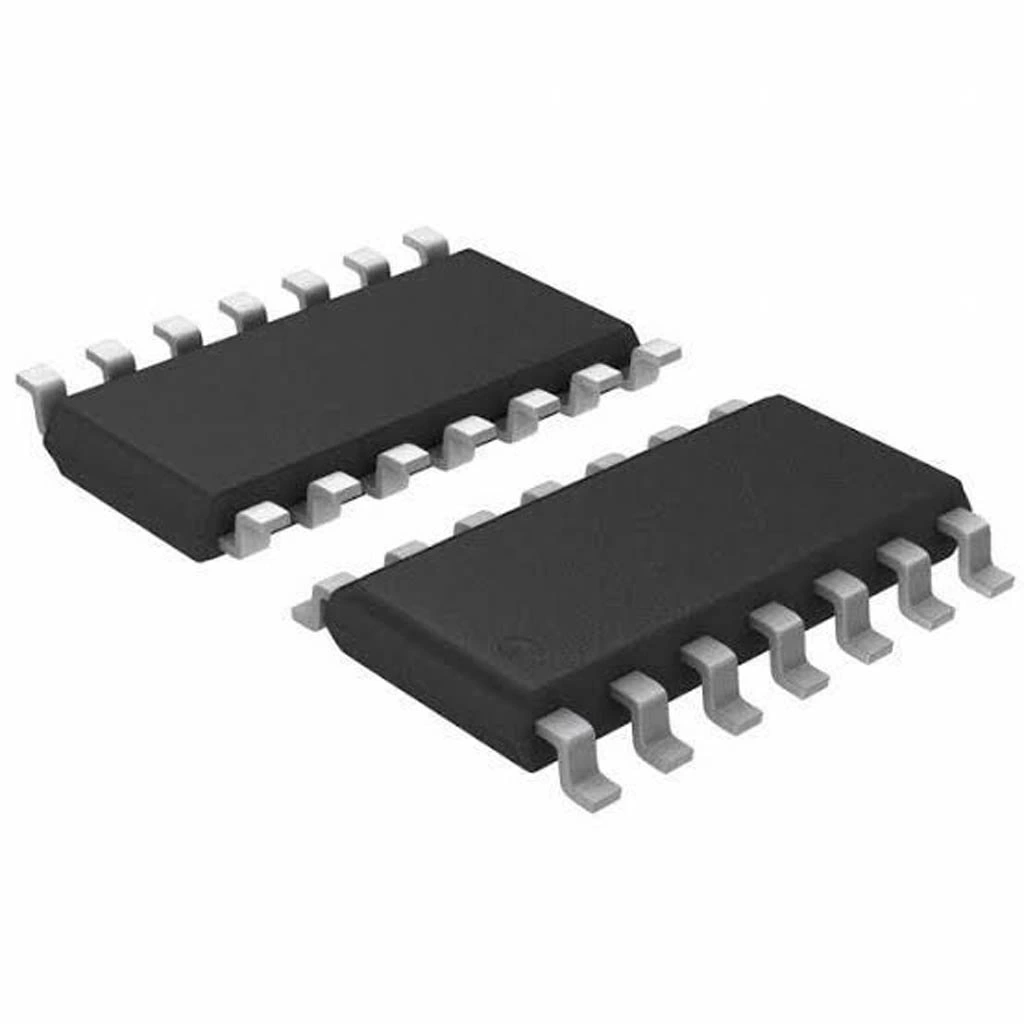

74HC32D SOIC14 Logic Kapı Entegresi

74HC32D, dört adet 2 girişli OR kapısı içeren yüksek hızlı CMOS entegredir. SOIC14 (Small Outline Integrated Circuit) paketinde sunulan bu entegre, düşük güç tüketimi ve yüksek hızlı çalışma özelliklerine sahiptir.

Geniş besleme voltajı aralığında (2V-6V) çalışabilme özelliği ile esnek kullanım imkanı sunan 74HC32D, TTL seviyeli girişlerle uyumludur. Elektronik komponentler arasında temel lojik işlemler için sıkça tercih edilir.

Düşük gecikme süresi ve yüksek anahtarlama hızı ile dijital devrelerde ideal olan bu entegre, entegreler ailesinin önemli bir üyesidir. Diğer entegreler ile kolayca birleştirilebilen 74HC32D, SMD formatı ile modern PCB tasarımlarına uygundur.

Teknik Özellikler

74HC32D SOIC14 Logic Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Quad 2-Input OR Gate
• Üretici: Texas Instruments / NXP / ST Microelectronics
• Paket Tipi: SOIC-14 (Small Outline Integrated Circuit)
• Besleme Voltajı Aralığı: 2.0V - 6.0V
• Önerilen Çalışma Voltajı: 5.0V
• Teknoloji: Yüksek Hızlı CMOS (HC)
• Kapı Sayısı: 4
• Kapı Tipi: OR
• Giriş Sayısı (Her Kapı): 2
• Propagasyon Gecikmesi: 10ns (tipik, VCC=5V)
• Maksimum Çalışma Frekansı: 45MHz (tipik, VCC=5V)
• Çıkış Akımı (Kaynak): -4mA (tipik)
• Çıkış Akımı (Havuz): 4mA (tipik)
• Güç Tüketimi: 1μW (tipik, statik)
• Fan-Out (74HC): 10 yük
• Giriş Kapasitansı: 3.5pF (tipik)
• Çıkış Kapasitansı: 8pF (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Lojik Seviyeler: CMOS/TTL uyumlu
• Pin Sayısı: 14
• Montaj Tipi: Surface Mount (Yüzey Montaj)
• Boyutlar (yaklaşık): 8.65mm x 3.91mm x 1.58mm
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74HC32D SOIC14 Logic Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dijital Lojik Devreleri

• Boolean cebri uygulamaları
• Karşılaştırma devreleri
• Veri seçici (multiplexer) devreleri
• Bit maskeleme işlemleri
• Decoder/encoder uygulamaları

Arayüz ve Kontrol Sistemleri

• Düğme ve switch arayüzleri
• Seviye dönüştürücü devreler
• Durum göstergeleri
• Kontrol mantığı devreleri
• Senkronizasyon devreleri

Mikroişlemci ve Mikrodenetleyici Uygulamaları

• Adres kod çözme
• Veri yolu kontrol mantığı
• Giriş/çıkış genişletme
• Kesme (interrupt) mantığı
• Durum makineleri

Avantajlar ve Özellikler

74HC32D SOIC14 Logic Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüksek Hız: 45MHz'e kadar çalışabilme
• Düşük Güç Tüketimi: CMOS teknolojisi ile minimum enerji kullanımı
• Geniş Besleme Aralığı: 2V-6V arası çalışabilme
• TTL Uyumluluğu: TTL devreleri ile doğrudan arayüz imkanı
• Kısa Gecikme Süresi: 10ns ile hızlı tepki
• Çoklu Kapı: Tek entegrede 4 adet OR kapısı
• Gürültü Bağışıklığı: Yüksek gürültü marjı
• SMD Paket: Az yer kaplayan ve modern PCB tasarımları için uygun
• Yüksek Fan-Out: Bir çıkıştan birden fazla giriş sürülebilme
• Geniş Sıcaklık Aralığı: Endüstriyel ortamlarda güvenilir çalışma

Devre Tasarımı ve Kullanım

74HC32D SOIC14 Logic Kapı Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-14):

• Pin 1: 1A (1. OR kapısı 1. giriş)
• Pin 2: 1B (1. OR kapısı 2. giriş)
• Pin 3: 1Y (1. OR kapısı çıkış)
• Pin 4: 2A (2. OR kapısı 1. giriş)
• Pin 5: 2B (2. OR kapısı 2. giriş)
• Pin 6: 2Y (2. OR kapısı çıkış)
• Pin 7: GND (Toprak)
• Pin 8: 3Y (3. OR kapısı çıkış)
• Pin 9: 3B (3. OR kapısı 2. giriş)
• Pin 10: 3A (3. OR kapısı 1. giriş)
• Pin 11: 4Y (4. OR kapısı çıkış)
• Pin 12: 4B (4. OR kapısı 2. giriş)
• Pin 13: 4A (4. OR kapısı 1. giriş)
• Pin 14: VCC (Besleme Voltajı)

Temel Bağlantı Şeması:

1. VCC (Pin 14) pozitif besleme voltajına (2V-6V, tipik 5V) bağlanır
2. GND (Pin 7) toprak hattına bağlanır
3. VCC ve GND arasına 0.1μF bypass kapasitörü bağlanır (entegrenin hemen yanına)
4. Her OR kapısının girişleri (A ve B) lojik sinyallere bağlanır
5. Her OR kapısının çıkışı (Y) gerekli devreye bağlanır
6. Kullanılmayan girişler kararlı bir lojik seviyeye (genellikle GND) bağlanmalıdır

OR Lojik Tablosu:

• A=0, B=0: Y=0
• A=0, B=1: Y=1
• A=1, B=0: Y=1
• A=1, B=1: Y=1

Lojik Devre Örnekleri:

• 2-Bit Karşılaştırma: İki bit arasında herhangi bir "1" durumunu tespit etmek için
• Birleştirici Mantık: İki farklı koşulun varlığını kontrol etmek için
• Bit Maskeleme: Belirli bitleri "1" ile OR'layarak zorla set etmek için
• Çoklu Yol Toplama: Birden fazla kaynaktan gelen sinyalleri birleştirmek için
• NOR Kapısı Oluşturma: OR çıkışını bir inverter ile ters çevirerek NOR fonksiyonu elde etmek için

Sorun Giderme ve İpuçları

74HC32D SOIC14 Logic Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Beklenmeyen Çıkış Değerleri: Giriş sinyallerini ve besleme voltajını kontrol edin
• Kararsız Çalışma: Bypass kapasitörünü kontrol edin, besleme hattı gürültüsünü azaltın
• Yanlış Lojik Seviyeler: Giriş sinyallerinin uygun lojik seviyelerde olduğunu kontrol edin
• Yüksek Güç Tüketimi: Yarış koşulları ve salınımları kontrol edin, kullanılmayan girişleri bağlayın
• SMD Lehimleme Sorunları: Pin köprülenmesi ve soğuk lehim kontrolü yapın

PCB Tasarım İpuçları

• Entegre yakınına 0.1μF bypass kapasitörü yerleştirin
• Sinyal hatlarını mümkün olduğunca kısa tutun
• Güç ve toprak hatlarını kalın çizin
• Hassas sinyal hatlarını gürültü kaynaklarından uzak tutun
• Pull-up veya pull-down dirençleri ile giriş sinyallerini stabilize edin

Lojik Tasarım İpuçları

• De Morgan kurallarını kullanarak devrenizi optimize edin
• Karmaşık lojik fonksiyonları için birden çok kapıyı kaskad bağlayın
• Giriş değişimlerinde oluşan geçici sinyalleri filtreleyin
• Yüksek hızlı uygulamalarda propagasyon gecikmesini dikkate alın
• Lojik seviyeler arasında dönüşüm için çıkış karakteristiklerini kontrol edin

Paket İçeriği

• 74HC32D SOIC14 Logic Kapı Entegresi
