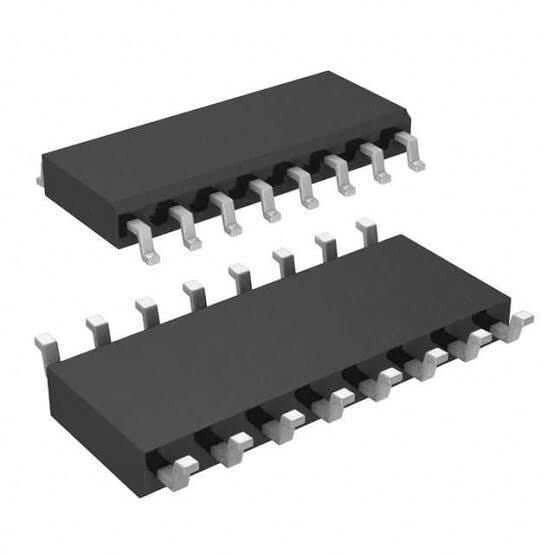

74HC139 SMD Entegre
74HC138 SMD Entegre 74HC138 yüksek hızlı bir CMOS cihazıdır. Cihaz, A0, A1 ve A2 giriş pimleri üzerinde üç bitlik bir ikili ağırlıklı adres kabul eder ve etkinleştirildiğinde bir aktif düşük çıkış üretecek, geri kalan yedi tanesi yüksek olacaktır. İki etkin DÜŞÜK etkin giriş E1 ve E2 ve bir etkin YÜKSEK etkin giriş E3 vardır. Devre dışı bırakılan cihaz durumu tüm çıkışların yüksek olmasına neden olur. Etkinleştirme durumu, E1 ve E2 düşük ve E3 yüksek iddia edildiğinde oluşur. Çoklu etkin hatlar, kod çözücülerin paralel genişlemesinin ek parça içermeyen 4 ila 16 hat versiyonları ve tek bir invertör eklenerek 5 ila 32 versiyon oluşturmasını sağlar. Kullanım Alanları Demultiplexing Tek hatlı çevresel kontrol Bir mikrodenetleyiciden basit seri bit akışlarının gerektiği kadar çevre hattını kontrol etmesine izin verir Seri 74HC Besleme gerilimi 2-6V Giriş Hattı Sayısı 3 Çıkış Hattı Sayısı 8 Pin Sayısı 16 Paket Tipi SMD 74HC139 Datasheet.
