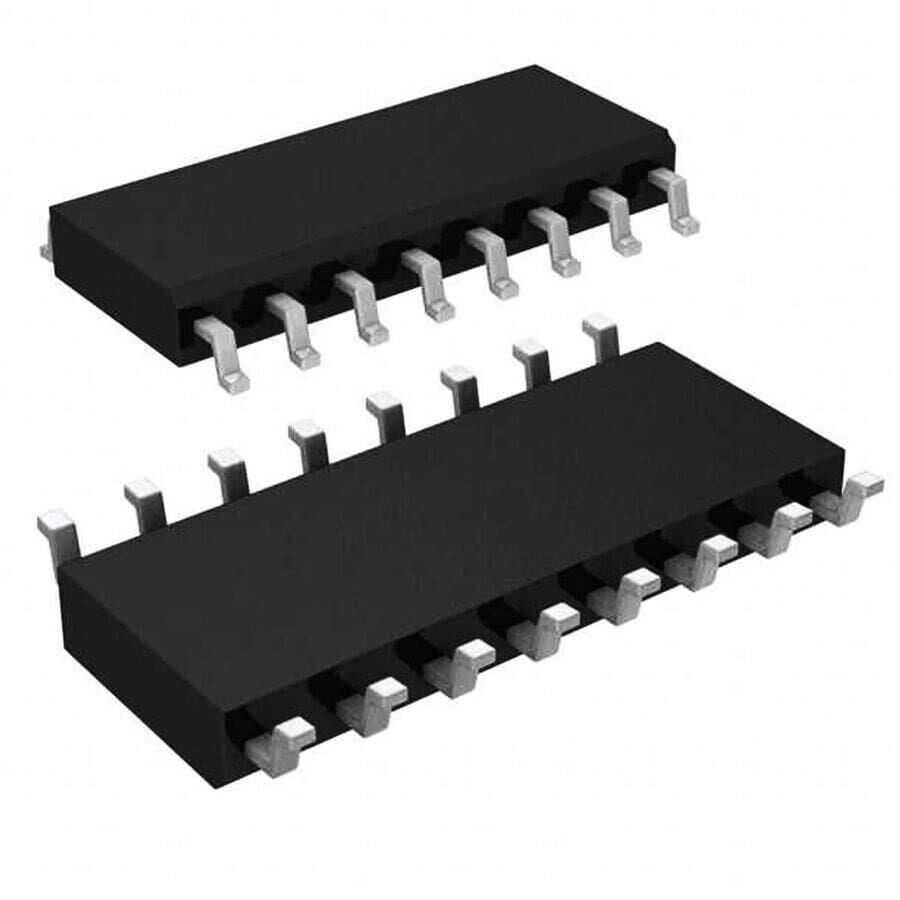

LM13700M SOIC-16 Smd Entegre

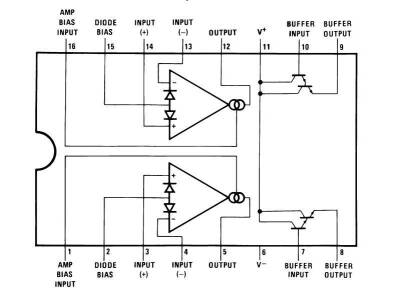

LM13700M SOIC-16 Smd Entegre LM13700 serisi, her biri diferansiyel girişlere ve bir itme-çekme çıkışına sahip iki akım kontrollü transkondüktans amplifikatörden oluşur. İki amplifikatör ortak kaynakları paylaşır, ancak bunun dışında bağımsız olarak çalışır. Bozulmayı azaltmak ve daha yüksek giriş seviyelerine izin vermek için girişlerde doğrusallaştırma diyotları sağlanır. Sonuç, yüzde 0,5 THD'ye atıfta bulunulan 10 dB'lik bir sinyal-gürültü iyileştirmesidir. Amplifikatörlerin dinamik aralığını tamamlamak için özel olarak tasarlanmış yüksek empedanslı tamponlar sağlanmıştır. LM13700'ün çıkış tamponları, giriş öngerilim akımlarının (ve dolayısıyla çıkış DC seviyelerinin) IABC'den bağımsız olması bakımından LM13600'ünkilerden farklıdır. Bu, ses uygulamalarında LM13600'den daha üstün bir performansla sonuçlanabilir. Kullanım Alanları Akım Kontrollü Amplifikatörler Stereo Ses Amplifikatörleri Akım Kontrollü Empedanslar Akım Kontrollü Filtreler Akım Kontrollü Osilatörler Çoklayıcılar Zamanlayıcılar Örnekle ve Tut Devreleri Seri LM13700M Besleme Voltajı 10-36V Çalışma Besleme Akımı 1.3mA Bant Genişliği 2 MHz Kanal Sayısı 2 Kanal Pin Sayısı 16 Paket Tipi SOIC-16 LM13700M Datasheet.
