74HC02 Invertör ve Kapı Entegresi Dip-14

74HC02 İnvertör VE Kapı Entegresi DIP-14

74HC02 İnvertör VE Kapı Entegresi DIP-14, dört adet 2-girişli NOR kapısı içeren yüksek hızlı CMOS teknolojisine dayalı bir mantık entegresidir. Her NOR kapısı, iki giriş sinyalinin OR işleminin tersini gerçekleştirir - yani her iki giriş de 0 olduğunda çıkış 1 olur, diğer tüm durumlarda çıkış 0'dır.

DIP-14 (Dual In-line Package) paketinde sunulan bu logic entegre, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. Yüksek hızlı CMOS teknolojisi, düşük güç tüketimi ile birlikte hızlı tepki süreleri sunar.

Geniş besleme voltajı aralığı (2V-6V) ve düşük güç tüketimiyle öne çıkan bu entegre, diğer elektronik komponentler ile birlikte temel lojik devreler, flip-flop tasarımları, latch devreleri ve evrensel kapı uygulamaları için idealdir.

Teknik Özellikler

74HC02 İnvertör VE Kapı Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Fonksiyon: 4 adet 2-girişli NOR kapısı
• Lojik Ailesi: HC (High-Speed CMOS)
• Besleme Gerilimi (Vcc): 2V - 6V DC
• Giriş Sayısı: 8 (her kapı için 2)
• Çıkış Sayısı: 4 (her kapı için 1)
• Yüksek Seviye Çıkış Gerilimi (VOH): Min. Vcc-0.1V
• Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.1V
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 0.7×Vcc
• Giriş Düşük Seviye Gerilimi (VIL): Max. 0.3×Vcc
• Güç Tüketimi: Tipik 4µA statik akım (Vcc=6V)
• Propagasyon Gecikmesi: ~7ns (tipik at Vcc=6V)
• Paket Tipi: DIP-14 (Dual In-line Package)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Pin Sayısı: 14
• Üretim Teknolojisi: CMOS
• Maksimum Çıkış Akımı: ±4mA
• Maksimum Çalışma Frekansı: ~40MHz (Vcc=6V)
• Giriş Kapasitansı: ~3.5pF
• ESD Koruması: >2000V (insan vücudu modeli)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74HC02 İnvertör VE Kapı Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Temel Lojik Devreler

• Negatif mantık devreleri
• Lojik fonksiyon üretimi
• Sinyal tersleyici devreler
• Lojik seviye çeviricileri
• Sinyal algılama devreleri

Bellek ve Flip-Flop Uygulamaları

• SR latch devreleri
• Temel flip-flop tasarımları
• Basit bellek hücreleri
• Durum saklama devreleri
• Tetikleme devreleri

Evrensel Mantık Uygulamaları

• Diğer mantık kapılarının oluşturulması
• AND/OR/NOT fonksiyonları
• NAND/XOR/XNOR kapıları
• Kombine mantık tasarımları
• Basit dijital sistemler

Avantajlar ve Özellikler

74HC02 İnvertör VE Kapı Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Evrensel Kapı Özelliği: NOR kapıları ile tüm lojik fonksiyonlar oluşturulabilir
• 4 Bağımsız NOR Kapısı: Tek pakette çoklu mantıksal işlem
• Geniş Besleme Aralığı: 2V - 6V arası çalışabilme
• Düşük Güç Tüketimi: CMOS teknolojisi ile verimli çalışma
• Yüksek Hız: ~7ns propagasyon gecikmesi
• Breadboard Dostu: DIP-14 paketi ile kolay prototipleme
• Fan-out Kapasitesi: 10 CMOS girişi sürebilme
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• Yüksek Gürültü Bağışıklığı: CMOS teknolojisi ile gürültüye dayanım
• TTL Uyumluluğu: TTL sistemlerle kolayca arabirim oluşturabilme

Devre Tasarımı ve Kullanım

74HC02 İnvertör VE Kapı Entegresi DIP-14'ün bağlantıları ve kullanımı hakkında bilgiler.

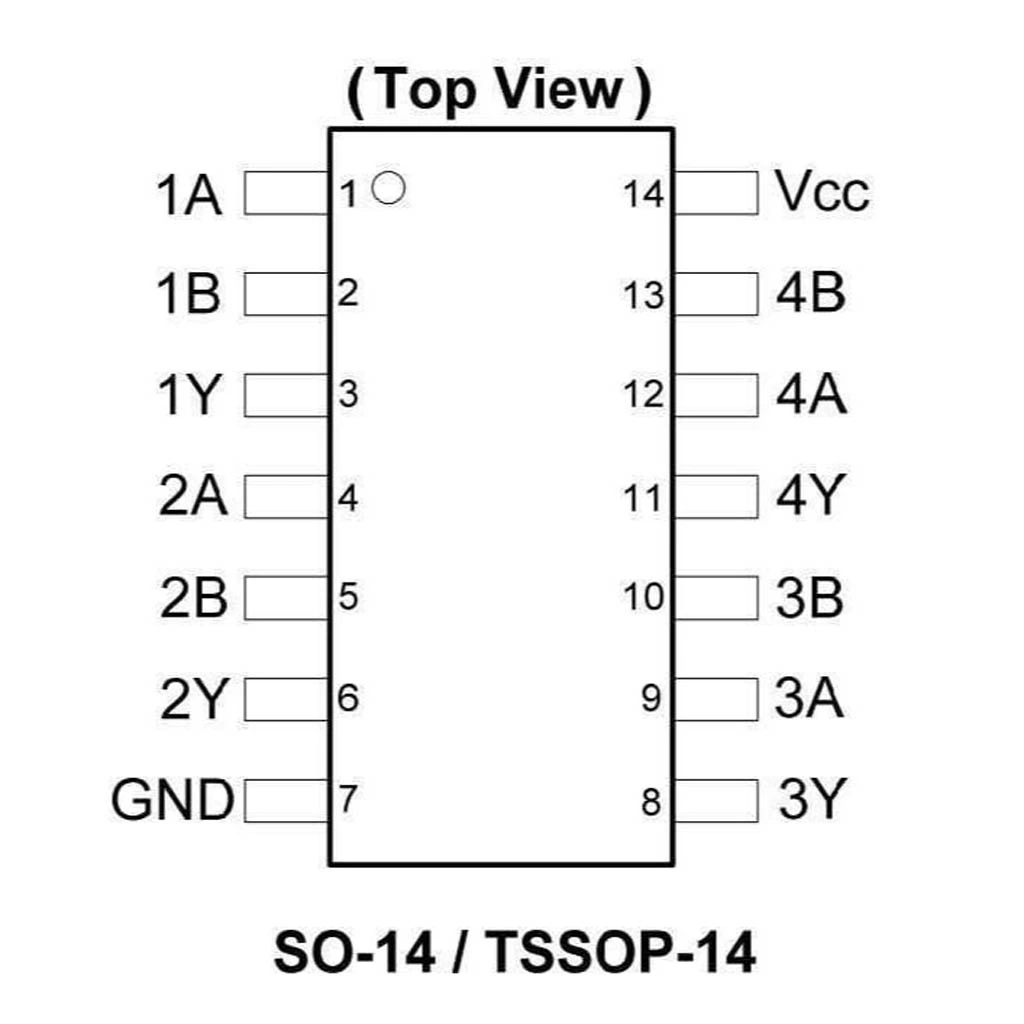

Pin Bağlantıları ve İşlevleri:

• Pin 1 (1Y): 1. NOR kapısı çıkışı
• Pin 2 (1A): 1. NOR kapısı 1. girişi
• Pin 3 (1B): 1. NOR kapısı 2. girişi
• Pin 4 (2Y): 2. NOR kapısı çıkışı
• Pin 5 (2A): 2. NOR kapısı 1. girişi
• Pin 6 (2B): 2. NOR kapısı 2. girişi
• Pin 7 (GND): Toprak
• Pin 8 (3B): 3. NOR kapısı 2. girişi
• Pin 9 (3A): 3. NOR kapısı 1. girişi
• Pin 10 (3Y): 3. NOR kapısı çıkışı
• Pin 11 (4B): 4. NOR kapısı 2. girişi
• Pin 12 (4A): 4. NOR kapısı 1. girişi
• Pin 13 (4Y): 4. NOR kapısı çıkışı
• Pin 14 (VCC): Besleme gerilimi

Temel Bağlantı ve Kullanım İpuçları:

• Besleme: Vcc ve GND arasına 0.1μF bypass kapasitörü ekleyin
• Kullanılmayan Girişler: Lojik 0'a (GND) bağlayın
• Lojik Fonksiyon: NOR kapısı çıkışı, sadece her iki giriş de 0 iken 1'dir, diğer durumlarda 0'dır
• SR Latch: İki NOR kapısı ile basit SR latch devresi oluşturabilirsiniz
• Tersleyici Olarak: Bir girişi GND'ye bağlayarak NOT kapısı olarak kullanılabilir
• Çıkış Koruması: Yüksek kapasitif yüklerde seri direnç eklenmesi önerilir

Sorun Giderme ve İpuçları

74HC02 İnvertör VE Kapı Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Beklenmedik Çıkış Durumu: Giriş voltajlarının VIH/VIL sınırları içinde olduğunu kontrol edin
• Kararsız Çalışma: Bypass kapasitörü ekleyin ve besleme gerilimini kontrol edin
• Latch Kararsızlığı: Pull-up veya pull-down dirençleri ekleyerek giriş seviyelerini stabilize edin
• Düşük Fan-out Performansı: Çıkış yükünü azaltın veya buffer ekleyin
• Yanlış Lojik Fonksiyon: NOR kapısı doğruluk tablosunu kontrol edin

Performans İyileştirme İpuçları

• Yüksek hızlı uygulamalarda sinyal hatlarını kısa tutun
• Kullanılmayan girişleri doğrudan GND'ye bağlayın
• Gürültülü ortamlarda çift bypass kapasitörü (0.1μF + 10μF) kullanın
• Latch devrelerinde hem Set hem Reset girişlerinin aynı anda aktif olmasını engelleyin
• Besleme gürültüsünü azaltmak için PCB tasarımında star-grounding tekniği kullanın

Paket İçeriği

• 74HC02 İnvertör VE Kapı Entegresi DIP-14
