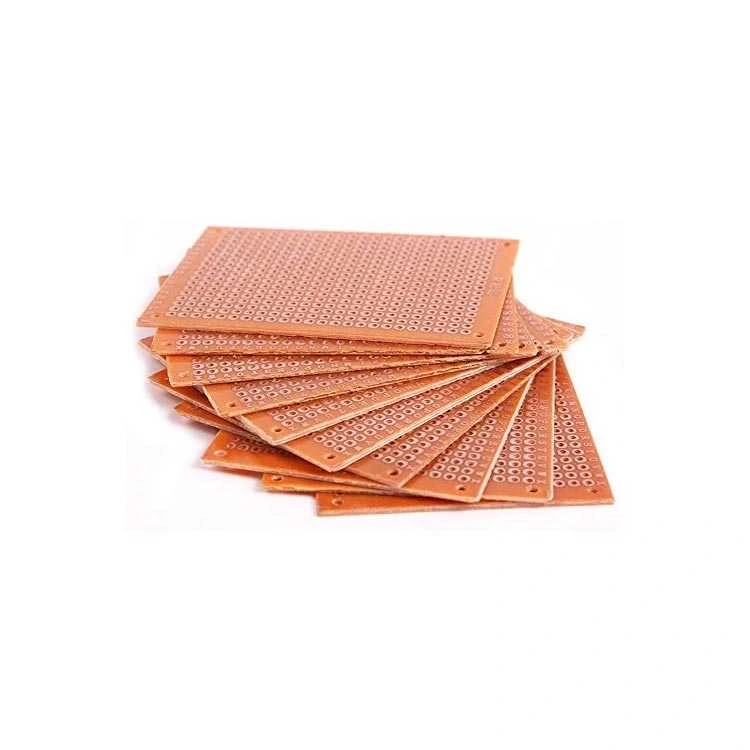

6x13 Delikli Bakır Plaket 60x130mm
6x13 Delikli Bakır Plaket, elektronik projelerin prototiplenmesi ve kalıcı devrelerin oluşturulması için ideal bir çözümdür. 60x130mm boyutlarında, tek tarafı bakır kaplı bu FR-4 fiber plaket, standart 2.54mm (0.1 inç) delik aralıklarıyla tasarlanmıştır. Her bir delik çevresindeki bakır adacıklar, elektronik bileşenlerin bacaklarının lehimlenmesini kolaylaştırırken, dayanıklı FR-4 malzeme yüksek sıcaklıklara ve mekanik streslere karşı üstün direnç gösterir.
Bu büyük boyutlu plaket, geniş ve karmaşık devrelerin oluşturulması için yeterli alan sunarken, ihtiyaç halinde daha küçük parçalara bölünebilme esnekliği sağlar. Delikli bakır plaket, breadboard üzerinde test edilmiş devrelerin kalıcı hale getirilmesi veya PCB tasarımının zaman alıcı olduğu hızlı prototipleme çalışmalarında mükemmel bir ara çözüm sunar. Lehim noktalarını optimize eden bakır adacık tasarımı, sağlam elektriksel bağlantılar oluşturmayı kolaylaştırırken, delikler standart elektronik komponentlerin bacaklarına tam uyum sağlar.
6x13 Delikli Bakır Plaket, Arduino projeleri, DIY elektronik cihazlar, sensör devreleri ve eğitim amaçlı elektronik uygulamaları için mükemmel bir yapı platformudur. Plaket ve Breadboard kategorisinin bu güvenilir ürünü, breadboard üzerinde test edilmiş devreleri kalıcı hale getirmek isteyen veya kişiselleştirilmiş elektronik devreler oluşturmak isteyen herkes için ideal bir çözümdür.
Teknik Özellikler
6x13 Delikli Bakır Plaketin detaylı teknik özellikleri aşağıda listelenmiştir.
- Boyutlar: 60mm x 130mm(6cm x 13cm)
- Malzeme: FR-4 fiber epoksi laminat
- Kalınlık: 1.6mm
- Delik Yapısı: Tek taraflı bakır adacıklı delikli plaket
- Delik Çapı: Yaklaşık 1.0mm
- Delik Aralığı: 2.54mm (0.1 inç) standart
- Kaplama: Tek tarafı bakır kaplı
- Bakır Kalınlığı: 35 mikron (1oz/ft²)
- Delik Organizasyonu: Düzenli ızgara şeklinde
- Delik Adacık Tasarımı: Yuvarlak bakır adacıklar
- Yalıtım Direnci: >500 MΩ
- Sıcaklık Dayanımı: -50°C ile +130°C arası
- Dielektrik Sabiti: 4.5(tipik FR-4 için)
- Yanmazlık Sınıfı: UL94V-0
- Renk: Tipik FR-4 yeşili (lehim maskesi yok)
- Lehimlenebilirlik: Mükemmel
- Kesilebilirlik: Testere, maket bıçağı veya plaka kesici ile
- Toplam Delik Sayısı: Yaklaşık 11800 delik (78 x 151 ızgara)
- Ağırlık: Yaklaşık 215g
- Standartlar: RoHS uyumlu
Paket İçeriği
6x13 Delikli Bakır Plaket paketinde bulunan ürünler aşağıda listelenmiştir.
Kullanım ve Uygulama Alanları
6x13 Delikli Bakır Plaketin çeşitli kullanım alanları ve uygulama örnekleri.
İpucu: Plaket üzerine devre tasarlarken, önce bileşenlerin yerleşimini kağıt üzerinde çizin. Lehimleme işlemine başlamadan önce tüm komponentlerin yerlerini planlamanız, karmaşık bağlantıları daha verimli yapmanızı sağlayacaktır. Kabloları plaketin alt tarafından yönlendirirken, mümkünse dik açılardan kaçının ve paralel hatlar arasında en az bir delik boşluk bırakın. Lehimlemeden önce plaket yüzeyini izopropil alkol ile temizleyin. Kesim işlemleri için güvenlik gözlüğü kullanmayı ihmal etmeyin ve kesim sonrası keskin kenarları zımparalayın.
İlgili Ürün Kategorilerimiz
6x13 Delikli Bakır Plaket ile Arduino projelerinize kalıcı çözümler geliştirin. Arduino kartları, sensörler, modüller ve geliştirme kitlerini kullanarak plaket üzerinde dayanıklı ve profesyonel devreler oluşturun. Arduino UNO, Mega, Nano ve diğer tüm geliştirme kartları için uyumlu bileşenleri keşfedin.
Ürünleri İncele →Elektronik projeleriniz için çeşitli boyut ve özelliklerde plaketler, breadboardlar ve prototipleme çözümleri bulabilirsiniz. Delikli bakır plaketler, baskı devre kartları, breadboardlar ve prototip test araçlarından oluşan geniş ürün yelpazemiz ile projelerinize hayat verin. Farklı büyüklükte ve formatta plaketlerle her türlü projeye uygun çözümler sunuyoruz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Yüksek kaliteli FR-4 malzemeden üretilmiş, dayanıklı delikli bakır plaketler.
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği.
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler ve aksesuarlar.
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri.
- Proje Desteği: Blog ve forum ile bilgi paylaşımı, proje rehberleri.
- Toplu Alım İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.
Ürün Hakkında Sıkça Sorulan Sorular
Delikli bakır plaket nasıl kesilir?
Demir testere, plaka kesici, Dremel veya maket bıçağı ile çizilip kırılarak kesilebilir. Kesim sırasında koruyucu gözlük takılmalı ve keskin kenarlar sonrasında zımparalanmalıdır.
Delikli bakır plaket ile PCB arasındaki fark nedir?
Delikli bakır plaket manuel lehimleme ve kablolama gerektirirken, PCB hazır bakır yol desenleriyle üretilir. Delikli plaket prototipleme için idealdir, PCB ise seri üretim için uygundur.
Delikli plaket üzerinde SMD komponentler kullanılabilir mi?
Evet, SMD komponentler bakır adacıklara direkt lehimlenebilir veya adaptör kartlar kullanılabilir. SOIC, SOT ve 1206/0805 boyutlu komponentler için uygundur.
Bakır delikli plaket üzerinde lehim kalitesi nasıl artırılır?
Temiz bakır yüzey, uygun lehim sıcaklığı, kaliteli lehim teli ve flux kullanımı lehim kalitesini artırır. Lehimleme öncesi izopropil alkol ile temizlik önemlidir.
Delikli bakır plaketin uzun ömürlü olması için ne yapılmalıdır?
Tamamlanan devreyi akrilik sprey, konformal kaplama veya epoksi ile koruyun. Lehim noktalarını oksidasyondan korumak için lehim sonrası temizlik yapın ve koruyucu kaplama uygulayın.
Bu plaket üzerinde yapılabilecek maksimum akım kapasitesi nedir?
Standart bakır adacıklar 1-2A akım taşıyabilir. Daha yüksek akımlar için adacıkları birleştirin veya kalın bakır tel kullanın. 5A+ için özel güç yolları oluşturulmalıdır.
Delikli bakır plaket üzerinde topraklama nasıl yapılır?
Kalın bakır tel veya şeritlerle toprak hattı oluşturun. Yıldız topolojisi kullanarak ortak noktadan dağıtım yapın. Geniş devre alanlarında toprak ızgarası oluşturmak etkilidir.
Delikli bakır plaket üzerindeki lehimleri nasıl sökebilirim?
Lehim pompası veya lehim emici tel kullanarak mevcut lehimi kaldırabilirsiniz. Komponenti kurtarmak için tüm pinleri ısıtıp hafifçe çekin veya her pini ayrı ayrı temizleyin.
