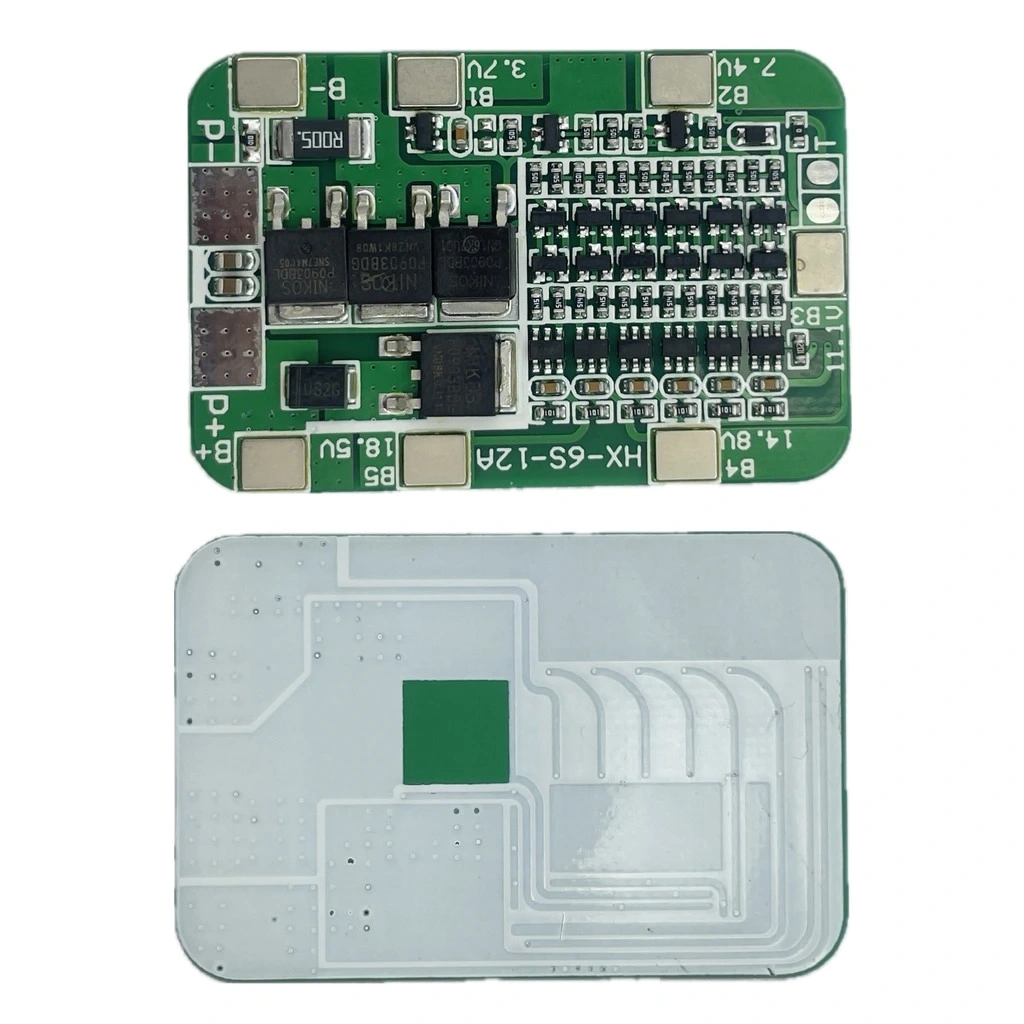

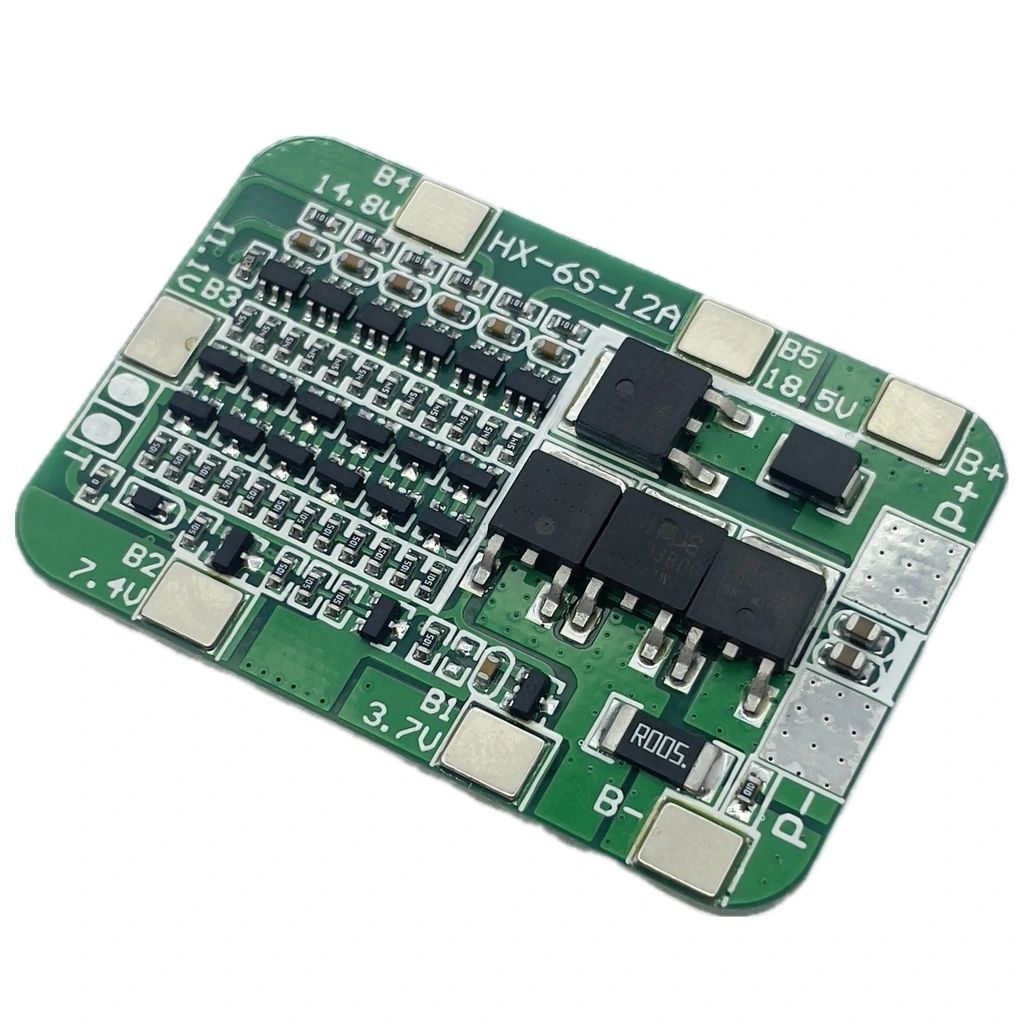

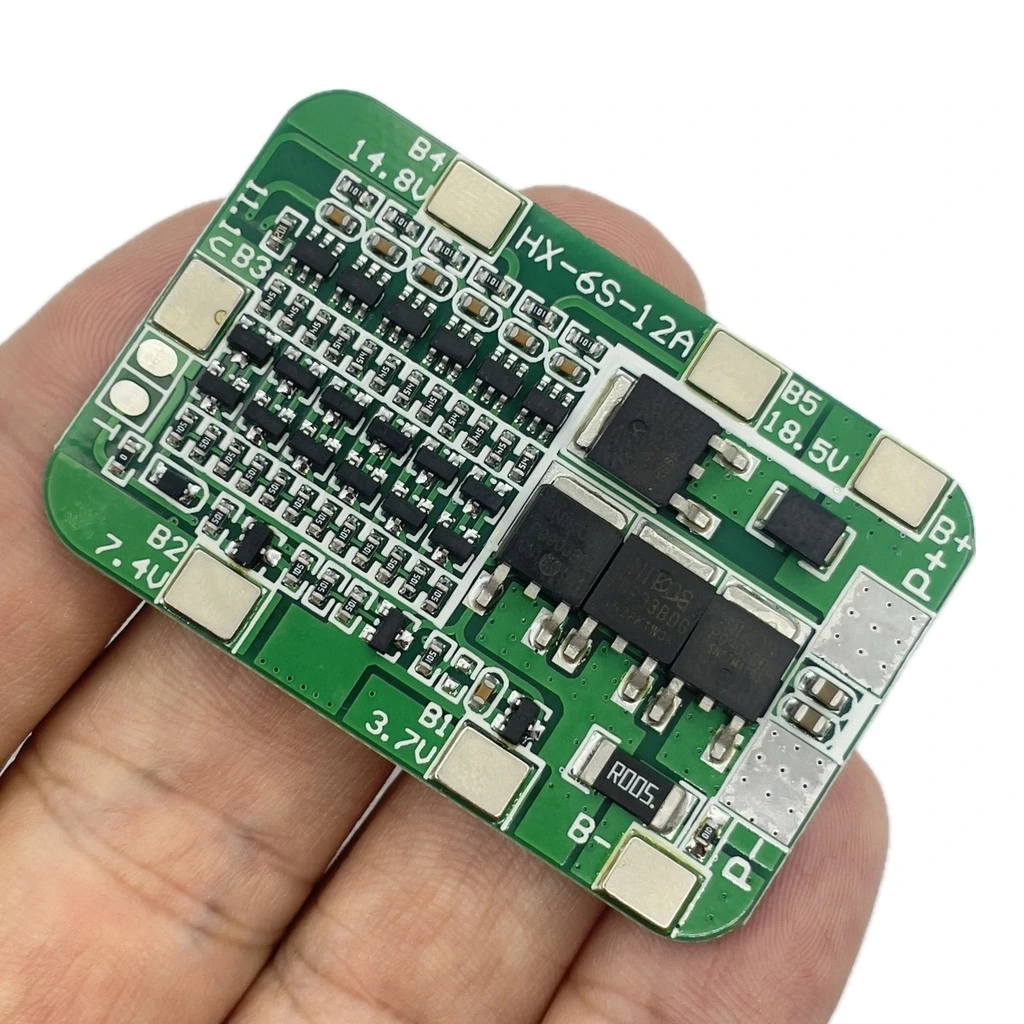

6S 15A BMS 18650 Lityum Pil Şarj Koruma Devresi

6S 15A BMS 18650 Lityum Pil Şarj Koruma Devresi

Lityum pil paketleriniz için güvenilir ve etkili bir koruma çözümü arıyorsanız, 6S 15A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu kompakt ve yüksek performanslı koruma devresi, 6 hücreli (6S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 15A sürekli akım değeri ile orta-yüksek güçteki uygulamalar için idealdir.

PCB üzerine monte edilen kompakt tasarımı, çeşitli projelere kolay entegrasyon sağlar. Elektrikli bisikletlerden DIY güç bankalarına, güneş enerjisi sistemlerinden portatif cihazlara kadar birçok uygulamada güvenle kullanılabilir.

6S 15A BMS'in Avantajları

6S 15A BMS, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pillerin hasar görmesini önler ve sistem güvenliğini artırır.

Her hücreyi dengeli şarj ederek, pil paketinin maksimum performans ve ömür sağlamasını garanti eder. Hücre dengeleme özelliği, tüm pillerin eşit voltaj seviyesinde kalmasını sağlar.

Kompakt boyutu ve kolay montaj özellikleri, DIY projelerinde dahi profesyonel batarya paketleri oluşturmanıza olanak tanır. Basit bağlantı noktaları ile karmaşık bilgi gerektirmeden kurulum yapılabilir.

15A sürekli akım kapasitesi, birçok elektronik proje ve orta güçteki uygulamalar için yeterlidir. Kısa süreli olarak daha yüksek akım piklerine de dayanabilir.

Teknik Özellikler

• Model: 6S 15A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po, LiFePO4 (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 6S (6 hücre seri bağlantı)
• Çalışma Voltajı: 18V-25.2V (Li-ion/Li-Po için)
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.8V±0.05V (hücre başına)
• Sürekli Çalışma Akımı: 15A
• Kısa Süreli Pik Akımı: 30A (≤ 10 saniye)
• Aşırı şarj algılama gerilimi: 4.28 ± 0.05V
• Aşırı şarj koruması gecikmesi: 0.1S
• Aşırı şarj çıkış gerilimi: 4.08 ± 0.05V
• Aşırı deşarj algılama gerilimi: 2.55 ± 0.08V
• Aşırı deşarj algılama gecikmesi: 0.1S
• Aşırı deşarj bırakma gerilimi: 2.9 ± 0.1V
• Aşırı akım algılama gerilimi: 150mV
• Aşırı akım algılama gecikmesi: 9MS
• Aşırı akım koruma akımı: 30 ± 3A
• Hücre Dengeleme: Pasif dengeleme, 30mA
• Statik Güç Tüketimi: < 20μA
• Boyutlar: Yaklaşık 50mm x 33mm x 5mm
• Çalışma Sıcaklığı: -20°C ila +60°C
• Bağlantı: B-, P-, C1, C2, C3, C4, C5, C6, P+, B+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 10g

Kullanım Avantajları

• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: Tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar.
• Kompakt Tasarım: Az yer kaplayan PCB tasarımı ile kolay entegrasyon.
• Yüksek Akım Kapasitesi: 15A sürekli, 30A kısa süreli akım desteği.
• Düşük Enerji Tüketimi: 20μA'den az beklemede güç tüketimi.
• Kolay Montaj: Standart PCB montaj delikleri ile güvenli sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion, Li-Po ve LiFePO4 piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Uzun Ömür: Kaliteli bileşenler ile uzun süreli güvenilir performans.

Fiyat-Performans Değerlendirmesi

6S 15A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Değerli lityum pil paketlerinizi korumak için yapılan bu küçük yatırım, pillerin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar.

Benzer koruma özelliklerine sahip endüstriyel BMS sistemleriyle karşılaştırıldığında çok daha ekonomiktir. DIY projeleri ve küçük-orta ölçekli uygulamalar için ideal bir çözüm sunar.

15A akım kapasitesi, birçok uygulama için fazlasıyla yeterlidir ve daha yüksek fiyatlı alternatiflere ihtiyaç bırakmaz. Hücre dengeleme özelliği, pil paketi performansını optimize ederek ek değer katar.

İdeal Kullanım Alanları

• Elektrikli Bisikletler: E-bike batarya paketleri
• Taşınabilir Güç Kaynakları: DIY powerbank projeleri
• Güneş Enerjisi Sistemleri: Off-grid enerji depolama
• LED Aydınlatma: Yüksek güçlü LED sistemleri
• DIY UPS Sistemleri: Kesintisiz güç kaynakları
• RC ve Drone Projeleri: Yüksek performanslı model araçlar
• Portatif Ses Sistemleri: Taşınabilir hoparlörler
• Robotik Projeler: Mobil robot platformları
• Acil Durum Güç Sistemleri: Yedek güç üniteleri
• Küçük Elektrikli Araçlar: Scooter, kaykay gibi araçlar

Paket İçeriği

• 1 x 6S 15A BMS Lityum Pil Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

6S 15A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Hatalı bağlantılar hem BMS'e hem de değerli pil paketinize zarar verebilir.

6S BMS ile DIY Batarya Paketi Yapımı

6S 15A BMS kullanarak kendi lityum batarya paketinizi oluşturmak, çeşitli elektronik projeleriniz için ekonomik ve özelleştirilebilir bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle aynı kapasitede ve tercihen aynı üreticiden 18650 piller seçin. Hücreler arasındaki voltaj farkı ne kadar az olursa, BMS'in dengeleme işi o kadar kolay olur.

Pilleri 6S yapılandırmasında düzenleyin. Bu, 6 pil grubunun seri bağlanması anlamına gelir. Her grup bir veya daha fazla paralel pil içerebilir (6S1P, 6S2P gibi). Yüksek kaliteli pil tutucular veya "spot welding" kullanarak pilleri birleştirin.

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C6'ya bağlayın. C1 en düşük potansiyel, C6 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Bağlantıların sağlamlığını kontrol edin ve güvenlik için tüm açık bağlantıları yalıtım bandı veya ısı ile daralan tüp ile izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 6S 15A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.8V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 15A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında tüm hücrelerin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücrelerden küçük bir akım (30mA) çekerek dengeleme işlemi yapar.
