6R8UH 10x10mm 1.5A - SMD Güç Bobini

6.8uH 10x10mm 15A SMD Güç Bobini

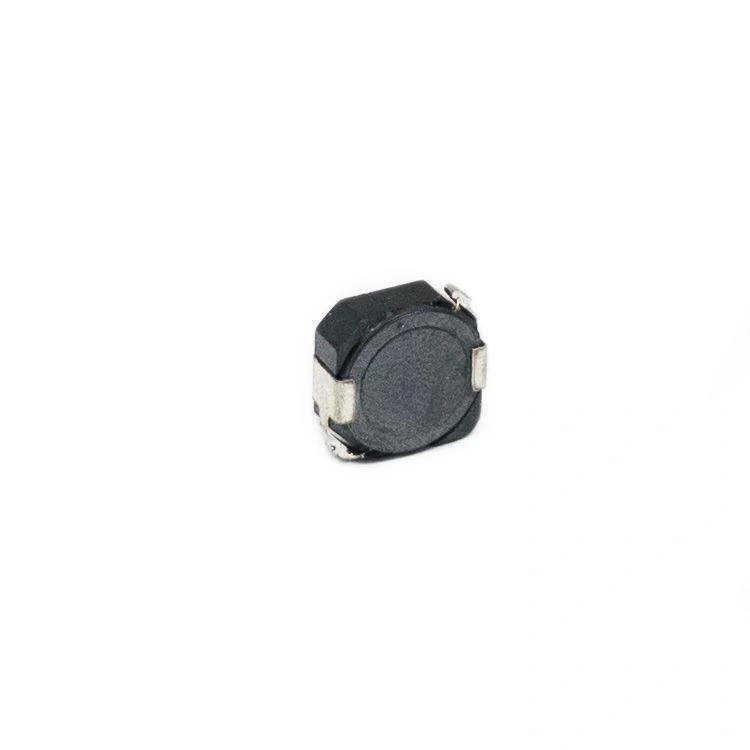

6.8uH 10x10mm 15A SMD Güç Bobini, yüksek akım taşıma kapasitesine sahip, kompakt boyutlu bir güç indüktörüdür. 6.8 mikrohenry indüktans değeri, 15 amper akım kapasitesi ve 10x10mm boyutuyla, DC-DC dönüştürücüler, güç kaynakları ve yüksek akımlı filtreleme uygulamaları için ideal bir komponenttir.

Manyetik korumalı yapıda üretilen bu SMD bobin, düşük DCR direnci sayesinde yüksek verimlilik sunar. Sağlam yapısı ve yüksek satürasyon akımı ile güç elektroniği uygulamalarında güvenilir performans sağlar.

Buck, boost ve buck-boost dönüştürücülerde kullanılabilen bu bobin, diğer elektronik komponentler ile birlikte modern güç elektroniği, endüstriyel kontrol sistemleri ve otomotiv elektroniği uygulamalarında yüksek verimlilik sağlayan bir çözüm sunmaktadır.

Teknik Özellikler

6.8uH 10x10mm 15A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 6.8μH ±20%
• Maksimum Akım Değeri (Imax): 15A
• Satürasyon Akımı (Isat): >18A
• DC Direnç (DCR): ~6.5mΩ
• Boyutlar: 10mm x 10mm x 4mm (±0.5mm)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Montaj Tipi: Surface Mount (SMD/SMT)
• Manyetik Koruma: Var
• Akım Değerinde Sıcaklık Artışı: <40°C @ 15A
• Test Frekansı: 100kHz
• Öz Rezonans Frekansı (SRF): >15MHz
• Q Faktörü: >35 @ 100kHz
• Malzeme: Ferrit çekirdek, bakır sargı
• Kaplama: Metal alaşım kaplama
• Montaj Yöntemi: Reflow lehimleme
• Maksimum Sıcaklık Sınıfı: Sınıf F (155°C)
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 2g
• Enerji Depolama Kapasitesi: ~0.76mJ @ 15A
• Paketleme: Tray/Tape & Reel

Kullanım Alanları

6.8uH 10x10mm 15A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

DC-DC Dönüştürücü Uygulamaları

• Buck (step-down) dönüştürücüler
• Boost (step-up) dönüştürücüler
• Buck-boost dönüştürücüler
• SEPIC dönüştürücüler
• Flyback dönüştürücüler

Güç Kaynağı Uygulamaları

• Anahtarlamalı güç kaynakları (SMPS)
• POL (Point of Load) güç kaynakları
• Güç filtreleme devreleri
• Rippel akım filtreleme
• Giriş/çıkış filtreleme

Endüstriyel ve Özel Uygulamalar

• Otomotiv elektronik sistemleri
• Endüstriyel güç kontrol sistemleri
• LED sürücü devreleri
• Solar invertörler
• Battery yönetim sistemleri

Avantajlar ve Özellikler

6.8uH 10x10mm 15A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 15A sürekli akım taşıma
• Düşük DCR: ~6.5mΩ ile minimum güç kaybı
• Manyetik Koruma: Düşük EMI yayılımı
• Kompakt Boyut: 10x10mm ile PCB alan tasarrufu
• Yüksek Satürasyon Akımı: >18A ile aşırı akım toleransı
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Yüksek Q Faktörü: >35 ile etkili enerji depolama
• SMD Montaj: Otomatik montaj uyumluluğu
• Düşük Profil: 4mm yükseklik ile kompakt tasarım
• Yüksek Güvenilirlik: Endüstriyel kalite standartları

Montaj ve Kullanım

6.8uH 10x10mm 15A SMD Güç Bobini'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pad Boyutları: Tipik olarak 10.5mm x 10.5mm
• PCB İz Genişliği: 15A için en az 7.5mm bakır genişliği
• Termal Yönetim: Çok sayıda termal via ve geniş bakır alan
• Lehimleme: Standart reflow profili (260°C max, 10s)
• Yerleşim: Isı kaynaklarından uzak tutun
• EMI Kontrol: Hassas devrelerden uzak yerleştirin

Devre Tasarım İpuçları:

• Sürücü Seçimi: Uygun indüktans değeri için bobin üreticisinin önerilerini takip edin
• Akım Değeri: Nominal değerin %20 altında kullanılması önerilir
• Filtre Kapasitörleri: Çıkışta yeterli filtreleme kapasitansı sağlayın
• Anahtarlama Frekansı: 100kHz-1MHz arası optimal çalışma
• Satürasyon Kontrolü: Tepe akımın satürasyon limitini aşmadığını doğrulayın

Sorun Giderme ve İpuçları

6.8uH 10x10mm 15A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Bakır izleri genişletin, termal vialar ekleyin, akımı sınırlayın
• Verim Düşüklüğü: DCR kaybını hesaba katarak devre tasarımını optimize edin
• Gürültü Emisyonu: Manyetik koruma etkinliğini artırın, EMI önlemleri alın
• Satürasyon: Tepe akımları sınırlayın, daha yüksek satürasyonlu bobin seçin
• Mekanik Stres: PCB montajında termal genleşme farklarını dikkate alın

Verimli Kullanım İpuçları

• Doğru indüktans değeri seçimi için dönüştürücü tasarım hesaplamalarını yapın
• Yüksek anahtarlama frekansında çekirdek kayıplarını göz önünde bulundurun
• Çıkış rippel akımı için yeterli filtreleme kapasitörü kullanın
• Farklı yük koşullarında satürasyon limiti testleri yapın
• Tepe akımların satürasyon sınırını aşmadığını doğrulayın

Paket İçeriği

• 6.8uH 10x10mm 15A SMD Güç Bobini
