6N139 Darlington Çıkışlı Optokuplör Entegresi Dip-8
6N139 Darlington Çıkışlı Optokuplör Entegresi, elektriksel olarak izole edilmiş devrelerin birbirleriyle güvenli haberleşmesini sağlayan 8 pinli DIP paketinde sunulan yüksek hassasiyetli bir elektronik komponenttir. İçerisinde bir kızılötesi LED ve Darlington transistör çiftinden oluşan fotodedektör bulunduran bu entegre, farklı potansiyellerdeki devreleri optik yolla bağlayarak galvanik izolasyon sağlar.
Optokuplör Entegreleri ailesinin yüksek kazançlı bir üyesi olan 6N139, çok düşük giriş akımlarında bile güvenilir çalışma imkanı sunar ve özellikle hassas sinyal algılama, endüstriyel kontrol sistemleri ve düşük güç tüketimli uygulamalarda tercih edilen, 2500 Vrms izolasyon gerilimine sahip güvenilir bir komponenttir.

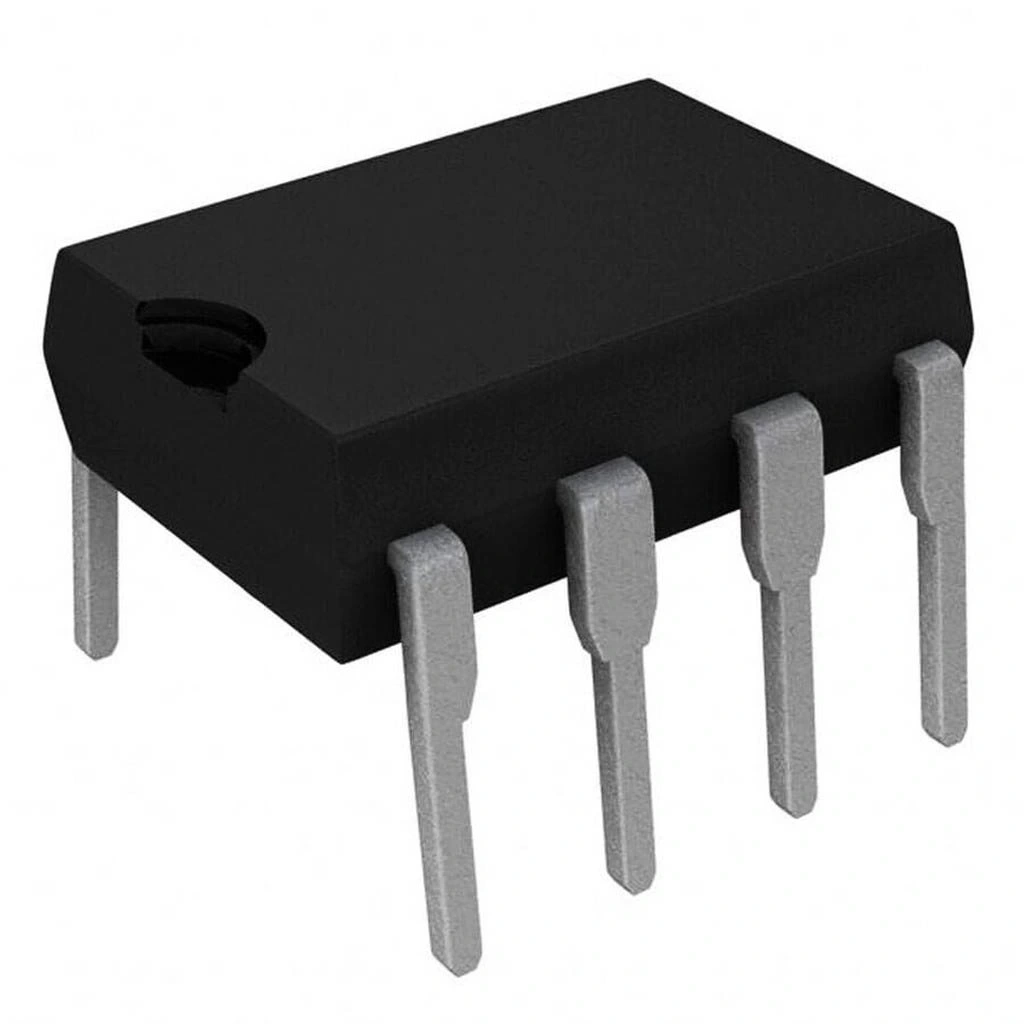

DIP-8 paketi ile breadboard ve delikli PCB'lere kolayca monte edilebilen bu Entegreler grubunun önemli bir üyesi, yüksek akım transfer oranı (CTR) ve açık kollektör çıkışı özellikleriyle sensör arayüzleri ve düşük akım seviyelerinin algılanması gereken uygulamalarda sıklıkla kullanılmaktadır.
Teknik Özellikler
6N139 Darlington Çıkışlı Optokuplör Entegresi Dip-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-8
- İzolasyon Gerilimi: 2500 Vrms
- Giriş Akımı (IF): 0.5 mA - 20 mA
- Minimum Çalışma Akımı: 0.5 mA
- Giriş Gerilimi (VF): 1.7V (tipik)
- Kollektör-Emitör Gerilimi (VCEO): 30V maksimum
- Kollektör Akımı (IC): 60 mA maksimum
- Toplam Güç Tüketimi: 150 mW
- Akım Transfer Oranı (CTR): 500% minimum (0.5mA IF'de)
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Tepki Süresi (tr): 4 μs (tipik)
- İleri Düşme Süresi (tf): 5 μs (tipik)
- Propagasyon Gecikmesi (tPLH/tPHL): 10 μs (tipik)
- Giriş-Çıkış Kapasitans: 0.6 pF (tipik)
- Çıkış Transistör Tipi: NPN Darlington, açık kollektör
- Taban Bağlantısı: Erişilebilir
- Kanal Sayısı: 1
- RoHS Uyumluluğu: Evet
- Pin Yerleşimi: 1:NC, 2:Anot, 3:Katot, 4:NC, 5:Emitör, 6:NC, 7:Kollektör, 8:Taban

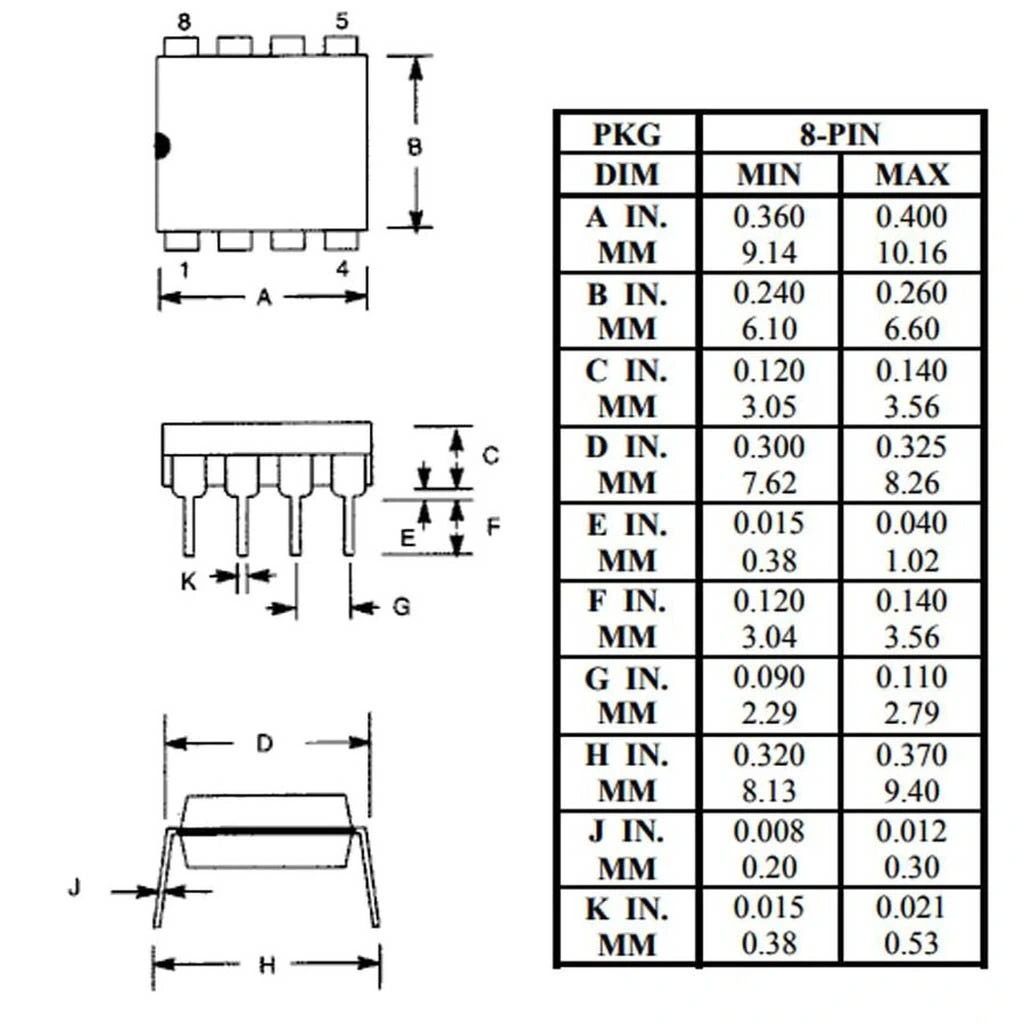

- Boyutlar: 9.78mm x 6.35mm x 3.18mm (yaklaşık)
Kullanım Alanları
6N139 Darlington Çıkışlı Optokuplör Entegresi Dip-8'in kullanılabileceği çeşitli alanlar ve uygulamalar.
Hassas Sinyal Uygulamaları
- Düşük akımlı sensör arayüzleri
- Zayıf sinyal algılama devreleri
- Fotoelektrik sensör sistemleri
- Tetikleme ve eşik algılama devreleri
- Tıbbi cihaz sinyal izolasyonu
Endüstriyel Kontrol
- PLC sinyal izolasyonu
- Düşük güç tüketimli endüstriyel sistemler
- Kontrol sistemleri arayüzleri
- Endüstriyel sensör arayüzleri
- Gürültülü ortamlarda sinyal iletimi
Düşük Güç Uygulamaları
- Batarya ile çalışan sistemler
- Düşük güç tüketimli veri izolasyonu
- Uzaktan algılama sistemleri
- Güç tasarruflu endüstriyel kontrol
- Taşınabilir ekipman izolasyonu
- Veri toplama sistemleri
Avantajlar ve Özellikler
6N139 Darlington Çıkışlı Optokuplör Entegresi Dip-8'in sağladığı avantajlar ve çözümler.
- Ultra Yüksek Hassasiyet: 0.5mA gibi düşük giriş akımlarında bile güvenilir çalışma
- Yüksek Akım Transfer Oranı: Minimum 500% CTR ile verimli sinyal iletimi
- Darlington Çıkış: Düşük giriş akımlarında yüksek çıkış akımı sağlama
- Yüksek İzolasyon: 2500 Vrms ile güvenli elektriksel izolasyon
- Erişilebilir Taban Pini: Hassas kontrol için taban erişimi
- Açık Kollektör Çıkış: Esnek arayüz imkanı ve yüksek gerilim uyumluluğu
- Düşük Güç Tüketimi: Enerji verimli tasarımlar için ideal
- Düşük Kapasitans: 0.6pF giriş-çıkış kapasitansı ile iyi gürültü bağışıklığı
- Geniş Çalışma Sıcaklığı: -55°C ile +100°C arası çalışma aralığı
- DIP-8 Paket: Standart paket ile kolay entegrasyon
Bağlantı ve Kullanım
6N139 Darlington Çıkışlı Optokuplör Entegresi Dip-8'in bağlantı şeması ve kullanımı hakkında bilgiler.
İpucu: Taban pinine 100kΩ-1MΩ arası pull-down direnci bağlayarak kararlı çalışma sağlayabilirsiniz.
Pin Bağlantıları:
- Pin 1: Bağlantı yok (NC)
- Pin 2 (Anot): LED'in pozitif bağlantısı
- Pin 3 (Katot): LED'in negatif bağlantısı
- Pin 4: Bağlantı yok (NC)
- Pin 5 (Emitör): Darlington fototransistörün emitör ucu
- Pin 6: Bağlantı yok (NC)
- Pin 7 (Kollektör): Darlington fototransistörün kollektör ucu
- Pin 8 (Taban): Darlington fototransistörün taban ucu (opsiyonel kullanım)
Temel Bağlantı Şeması:
- Giriş devresi: Pin 2 (Anot) → Seri Direnç → Pozitif Besleme
- Giriş devresi: Pin 3 (Katot) → GND veya kontrol sinyali
- Çıkış devresi: Pin 7 (Kollektör) → Pull-up Direnci → Pozitif Besleme
- Çıkış devresi: Pin 5 (Emitör) → GND
- Pin 8 (Taban) → Yüksek değerli direnç (100kΩ-1MΩ) → GND (opsiyonel)
Uygulama Notları:
- LED akımını sınırlamak için daima uygun seri direnç kullanın (tipik 1kΩ-10kΩ)
- Minimum 0.5mA giriş akımı sağlandığından emin olun
- Açık kollektör çıkışını kullanırken uygun değerde pull-up direnci kullanın (tipik 1kΩ-10kΩ)
- Darlington çıkışının kollektör-emitör doyma geriliminin (VCEsat) standart transistörlere göre daha yüksek olduğunu hesaba katın
- Yüksek hızlı uygulamalarda PCB yollarını kısa tutun ve bypass kapasitörleri kullanın
- PCB tasarımında izolasyon mesafelerine dikkat edin (minimum 3mm önerilir)
- Hassas uygulamalarda taban pini üzerinden kontrol sağlayabilirsiniz
Sorun Giderme ve İpuçları
6N139 Darlington Çıkışlı Optokuplör Entegresi Dip-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Tutarsızlığı: Taban pinine pull-down direnci bağlayın, kollektöre uygun pull-up direnci kullanın.
- Düşük Hızlı Çalışma: Çıkış yüküne ve pull-up direncine dikkat edin, Darlington yapısının doğal yavaşlığını hesaba katın.
- Yetersiz Hassasiyet: Giriş akımının 0.5mA'dan fazla olduğundan emin olun, LED akımını optimize edin.
- Tetikleme Sorunları: Gürültü filtreleme için küçük kapasitörler ekleyin, Schmitt trigger kullanmayı düşünün.
- Sıcaklık Kaynaklı Sorunlar: Yüksek sıcaklıklarda CTR değerinin düşeceğini hesaba katın.
Verimli Kullanım İpuçları
- Ultra düşük akımlı uygulamalarda güvenilir çalışma için 1mA civarında LED akımı kullanın
- Batarya ile çalışan sistemlerde, güç tasarrufu için MCU kontrolünde LED akımını açıp kapatın
- Daha hızlı tepki süresi için taban pini üzerinden optimize edin
- Dijital uygulamalarda çıkışı temizlemek için Schmitt trigger buffer kullanın
- Gürültülü ortamlarda çift optokuplör ile diferansiyel sinyal iletimi yapın
- Yüksek voltaj uygulamalarında kollektör-emitör geriliminin 30V limitini aşmadığından emin olun
- Hassas uygulamalarda çıkış transistörünün sıcaklık değişimlerinden etkileneceğini göz önünde bulundurun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli entegre devre tipleri ve elektronik komponentler.
Ürünleri İncele →
Devreleriniz için güvenli izolasyon sağlayan çeşitli optokuplör seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için ihtiyaç duyduğunuz tüm malzemeler tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
6N139 ile 6N138 arasındaki fark nedir?
6N139, daha düşük minimum giriş akımına (0.5mA) sahiptir ve daha hassastır. 6N138 ise 1mA minimum giriş akımına ihtiyaç duyar. CTR değerleri benzerdir.
CTR değeri %500 ne anlama gelir?
Çıkış akımının giriş akımının 5 katı olacağını gösterir. Örneğin 1mA giriş akımında 5mA çıkış akımı elde edilebileceği anlamına gelir.
Taban pini kullanılmazsa ne olur?
Açık bırakılabilir, ancak kararsız çalışma veya parazit etkilerine karşı daha duyarlı olabilir. Genellikle 100kΩ-1MΩ direnç üzerinden GND'ye bağlanması önerilir.
Darlington yapının anahtarlama hızına etkisi nedir?
Darlington yapısı daha yavaş anahtarlama hızına sahiptir. Tepki süresi 4μs, düşme süresi 5μs civarındadır. Yüksek hız gerektiren uygulamalar için uygun değildir.
LED akımını belirleyen direnç değeri nasıl hesaplanır?
R = (Vs - VF) / IF formülü ile hesaplanır. 5V besleme ve 1mA için: R = (5V - 1.7V) / 0.001A = 3.3kΩ.
Açık kollektör çıkışı nasıl kullanılır?
Kollektöre (Pin 7) bir pull-up direnci bağlanmalıdır. Çıkış düşük empedanslı iken (LED aktif) transistör iletimde olur ve çıkış LOW seviyesindedir.
Sıcaklık değişimi performansı nasıl etkiler?
Yüksek sıcaklıklarda CTR değeri düşer, tepki süresi artar. 100°C'de CTR, oda sıcaklığındaki değerin %50'sine kadar düşebilir.
Batarya ile çalışan sistemlerde nasıl kullanılır?
Düşük güç tüketimi için LED'i sadece gerektiğinde aktifleştirin. 0.5-1mA arası giriş akımı ile çalıştırarak enerji tasarrufu sağlayabilirsiniz.
