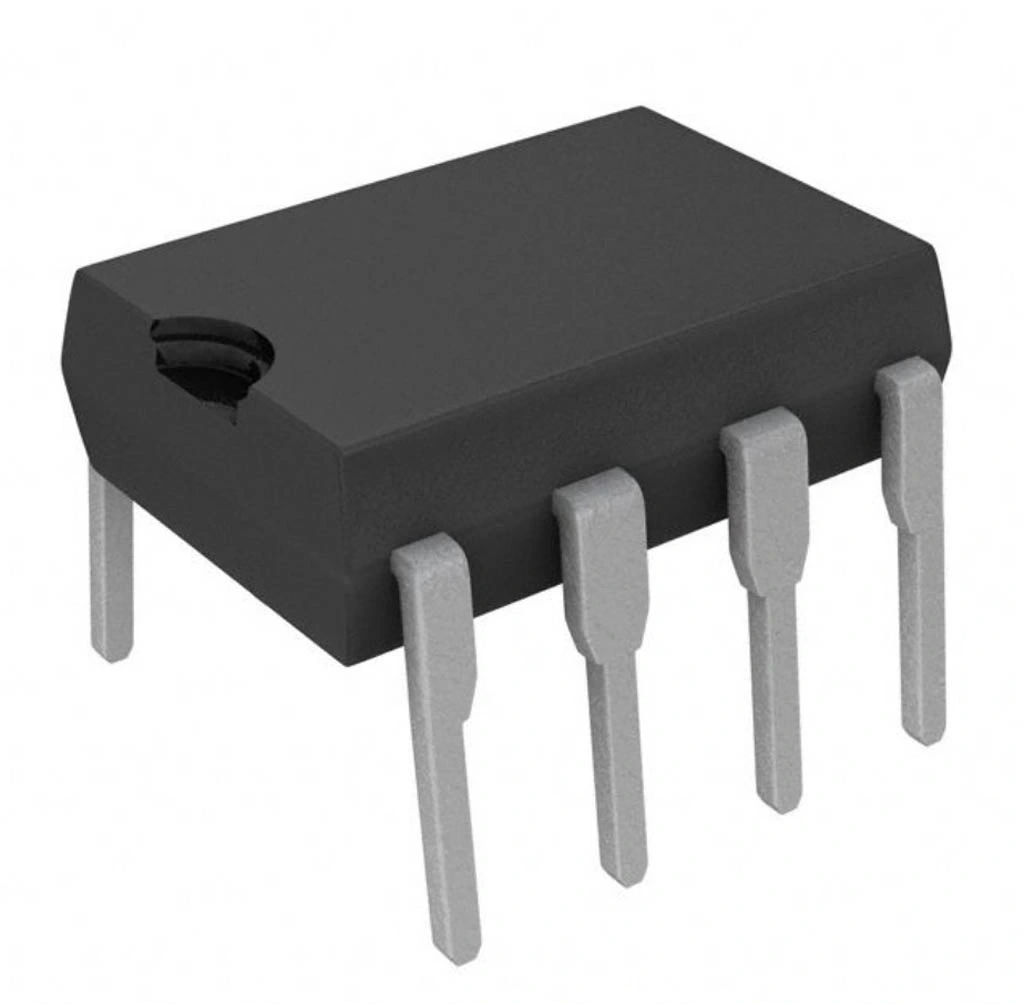

6N137 Dijital Çıkışlı Optokuplör Entegresi Dip-8
6N137 Dijital Çıkışlı Optokuplör Entegresi, elektriksel olarak izole edilmiş devrelerin birbirleriyle yüksek hızda güvenli haberleşmesini sağlayan 8 pinli DIP paketinde sunulan üstün performanslı bir elektronik komponenttir. İçerisinde bir kızılötesi LED, entegre fotodedektör ve CMOS çıkış tamponu bulunduran bu entegre, farklı potansiyellerdeki devreleri optik yolla bağlayarak galvanik izolasyon sağlar.
Optokuplör Entegreleri ailesinin en yüksek hızlı üyelerinden olan 6N137, 10 Mbps'e kadar veri hızı ve 1.5 kV izolasyon gerilimiyle özellikle yüksek hızlı dijital haberleşme, endüstriyel kontrol sistemleri ve hassas sinyal iletimi gerektiren uygulamalarda tercih edilmektedir.
DIP-8 paketi ile breadboard ve delikli PCB'lere kolayca monte edilebilen bu Entegreler grubunun önemli bir üyesi, düşük giriş akımı, yüksek gürültü bağışıklığı ve hızlı tepki süresi özellikleriyle modern dijital devrelerde ve hassas sinyal izolasyonu gerektiren uygulamalarda sıklıkla kullanılmaktadır.
Teknik Özellikler
6N137 Dijital Çıkışlı Optokuplör Entegresi Dip-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-8
- İzolasyon Gerilimi: 1500 Vrms (dakika)
- Giriş Akımı (IF): 5 mA tipik, 20 mA maksimum
- Giriş Gerilimi (VF): 1.7V (tipik)
- Çıkış Besleme Gerilimi (VCC): 4.5V - 5.5V
- Çıkış Akımı (IOL): 13 mA maksimum (sinking)
- Toplam Güç Tüketimi: 100 mW
- Veri Hızı: 10 Mbps'e kadar
- Yükselme Zamanı (tr): 0.1 μs (tipik)
- Düşme Zamanı (tf): 0.1 μs (tipik)
- Propagasyon Gecikmesi (tPHL/tPLH): 45 ns (tipik)
- Giriş-Çıkış Kapasitans: 0.5 pF (tipik)
- Çıkış Tipi: CMOS uyumlu, totem pole çıkış
- Gürültü Bağışıklığı (CMR): 10 kV/μs (minimum)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Kanal Sayısı: 1
- Devre Açık Çıkış Desteği: Var (Enable/Disable pin)
- RoHS Uyumluluğu: Evet
- Pin Yerleşimi: 1:NC, 2:Anot, 3:Katot, 4:NC, 5:GND, 6:Vout, 7:Vcc, 8:Enable
- Boyutlar: 9.78mm x 6.35mm x 3.18mm (yaklaşık)
Kullanım Alanları
6N137 Dijital Çıkışlı Optokuplör Entegresi Dip-8'in kullanılabileceği çeşitli alanlar ve uygulamalar.
Yüksek Hızlı Haberleşme
- Endüstriyel Ethernet izolasyonu
- RS-422/RS-485 hat izolatörleri
- Yüksek hızlı veri yolu izolasyonu
- Dijital sinyal iletimi
- Endüstriyel fieldbus sistemleri
Endüstriyel Kontrol
- PLC sinyal izolasyonu
- Yüksek hızlı analog dijital dönüştürücü arayüzleri
- Motor sürücü izolasyonu
- Sensör sinyal izolasyonu
- Endüstriyel otomasyon sistemleri
Güç Elektroniği ve Hassas Uygulamalar
- IGBT/MOSFET gate sürücü izolasyonu
- Yüksek frekanslı güç kaynakları
- Tıbbi cihaz izolasyon devreleri
- Yüksek gürültülü ortamlarda sinyal iletimi
- Test ve ölçüm ekipmanları
- Gürültüye duyarlı sinyal işleme uygulamaları
Avantajlar ve Özellikler
6N137 Dijital Çıkışlı Optokuplör Entegresi Dip-8'in sağladığı avantajlar ve çözümler.
- Ultra Yüksek Hız: 10 Mbps'e kadar veri iletim hızı
- Düşük Propagasyon Gecikmesi: 45 ns tipik gecikme ile hızlı tepki
- Düşük Giriş Akımı: 5mA tipik çalışma akımı ile düşük güç tüketimi
- Yüksek İzolasyon: 1500 Vrms ile güvenli elektriksel izolasyon
- Schmitt Trigger Çıkış: Gürültüye karşı yüksek bağışıklık
- CMOS/TTL Uyumlu Çıkış: Doğrudan lojik devrelerle arayüz oluşturabilme
- Enable Pini: Çıkışın aktif/pasif edilmesine olanak sağlayan kontrol pini
- Düşük Kapasitans: 0.5pF giriş-çıkış kapasitansı ile yüksek frekanslı performans
- Yüksek Gürültü Bağışıklığı: 10 kV/μs CMR değeri ile elektriksel gürültüden etkilenmeme
- Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası endüstriyel sıcaklık aralığı
Bağlantı ve Kullanım
6N137 Dijital Çıkışlı Optokuplör Entegresi Dip-8'in bağlantı şeması ve kullanımı hakkında bilgiler.
İpucu: Yüksek hızlı veri iletiminde, güç ve sinyal yollarını olabildiğince kısa tutarak EMI etkilerini en aza indirin.
Pin Bağlantıları:
- Pin 1: Bağlantı yok (NC)
- Pin 2 (Anot): LED'in pozitif bağlantısı
- Pin 3 (Katot): LED'in negatif bağlantısı
- Pin 4: Bağlantı yok (NC)
- Pin 5 (GND): Çıkış devresi için toprak bağlantısı
- Pin 6 (Vout): Optokuplör çıkışı
- Pin 7 (Vcc): Çıkış devresi için pozitif besleme (4.5V-5.5V)
- Pin 8 (Enable): Çıkış etkinleştirme pini (Aktif HIGH, LOW = çıkış yüksek empedans)
Temel Bağlantı Şeması:
- Giriş devresi: Pin 2 (Anot) → Seri Direnç → Pozitif Besleme
- Giriş devresi: Pin 3 (Katot) → GND veya kontrol sinyali
- Çıkış devresi: Pin 7 (Vcc) → +5V (4.5V-5.5V arası)
- Çıkış devresi: Pin 5 (GND) → GND
- Çıkış devresi: Pin 6 (Vout) → Mikroişlemci veya lojik devre girişi
- Pin 8 (Enable) → Yüksek (etkinleştirme) veya düşük (devre dışı bırakma)
Uygulama Notları:
- LED akımını sınırlamak için daima uygun seri direnç kullanın (tipik 220Ω-470Ω)
- Giriş akımı (IF) genellikle 5mA ile 10mA arasında seçilir
- Yüksek hızlı uygulamalarda Vcc ve GND pinlerine 0.1µF seramik bypass kapasitörleri ekleyin
- Bypass kapasitörlerini entegrenin olabildiğince yakınına yerleştirin
- PCB tasarımında izolasyon mesafelerine dikkat edin (minimum 3mm önerilir)
- Yüksek hızlı uygulamalarda sinyal ve güç yollarını kısa tutun
- Enable pinini kullanmadığınızda VCC'ye bağlayın (aktif durumda tutun)
Sorun Giderme ve İpuçları
6N137 Dijital Çıkışlı Optokuplör Entegresi Dip-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Sinyali Yok: Enable pinini kontrol edin, VCC bağlantısını doğrulayın, LED akımının yeterli olduğundan emin olun.
- Sinyal Bozulması: Bypass kapasitörlerini kontrol edin, PCB yollarını kısaltın, güç kaynağı gürültüsünü azaltın.
- Yüksek Frekansta Performans Düşüklüğü: Kapasitif yüklenmeyi azaltın, bağlantı yollarını kısaltın.
- Enable Pini Çalışmıyor: Pullup/pulldown dirençlerini kontrol edin, lojik seviye uyumluluğunu doğrulayın.
- EMI/RFI Sorunları: Topraklama kalitesini artırın, filtre komponentleri ekleyin, ekranlama uygulayın.
Verimli Kullanım İpuçları
- Çok yüksek hızlı uygulamalarda giriş ve çıkış devreleri arasında fiziksel ayırma uygulayın
- Her Vcc-GND çifti için ayrı bypass kapasitörleri kullanın
- Hat sürücü uygulamalarında uygun hat sonlandırma dirençleri kullanın
- Kritik uygulamalarda çift izolasyon bariyeri için iki optokuplörü kaskad bağlayın
- Gürültülü ortamlarda diferansiyel sinyal iletimi tekniklerini kullanın
- Yüksek sıcaklıkta çalışırken maksimum çalışma parametrelerini azaltın
- Elektromanyetik parazite duyarlı uygulamalarda metal ekranlama kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli entegre devre tipleri ve elektronik komponentler.
Ürünleri İncele →
Devreleriniz için güvenli izolasyon sağlayan çeşitli optokuplör seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için ihtiyaç duyduğunuz tüm malzemeler tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
6N137 ile 6N136 arasındaki fark nedir?
6N137, 10Mbps veri hızına ulaşabilirken 6N136 sadece 2Mbps'e kadar çıkabilir. 6N137 daha hızlı propagasyon süresi (45ns) ve CMOS çıkış tamponu sunar.
Enable pini ne işe yarar?
Çıkışı aktif veya pasif hale getirmeyi sağlar. HIGH durumunda çıkış normal çalışır, LOW durumunda çıkış yüksek empedans durumuna geçer.
10Mbps hızda veri iletimi için nelere dikkat edilmeli?
Kısa PCB yolları, bypass kapasitörleri, uygun empedans eşleştirme, temiz güç kaynağı ve düşük kapasitif yüklenme gereklidir. Sinyal bütünlüğü önemlidir.
LED akımı için ideal direnç değeri nedir?
5V besleme için 220Ω-470Ω arası direnç değeri kullanılabilir. 5mA çalışma akımı için 330Ω ideal değerdir (R = (5V-1.7V)/5mA = 660Ω).
CMR değeri 10kV/μs ne anlama gelir?
Ortak mod reddetme oranı, giriş-çıkış arasındaki ani gerilim değişimlerine karşı bağışıklığı gösterir. Yüksek değer, gürültülü ortamlarda güvenilir çalışma sağlar.
İzolasyon mesafesi için PCB tasarımında ne önerilir?
Giriş ve çıkış arasında minimum 3mm mesafe bırakılmalıdır. Yüksek izolasyon için mesafeyi artırın ve izolasyon kanalları ekleyin.
Bu optokuplör RS-485 izolasyonu için uygun mu?
Evet, 10Mbps hızı ve düşük gecikme süresi ile RS-485 izolasyonu için idealdir. 12Mbps'e kadar çalışan RS-485 uygulamalarının çoğu için yeterlidir.
Schmitt trigger çıkışının avantajı nedir?
Histerezis özelliği sayesinde gürültülü sinyallerde temiz, titreşimsiz çıkış sağlar. Yavaş değişen sinyallerde bile net lojik seviyeler üretir.
