6N136 Transistör Çıkışlı Optokuplör Entegresi Dip-8
6N136 Transistör Çıkışlı Optokuplör Entegresi, elektriksel olarak izole edilmiş devrelerin birbirleriyle güvenli haberleşmesini sağlayan 8 pinli DIP paketinde sunulan yüksek hızlı bir elektronik komponenttir. İçerisinde bir kızılötesi LED ve entegre fotodedektör-transistör devresi bulunduran bu entegre, farklı potansiyellerdeki devreleri optik yolla bağlayarak galvanik izolasyon sağlar.
Optokuplör Entegreleri ailesinin yüksek hızlı bir üyesi olan 6N136, 6N135'ten daha yüksek hız performansı sunar ve özellikle dijital haberleşme, endüstriyel kontrol sistemleri, veri aktarımı ve yüksek frekanslı uygulamalarda tercih edilen, 2500 Vrms izolasyon gerilimine sahip güvenilir bir komponenttir.
DIP-8 paketi ile breadboard ve delikli PCB'lere kolayca monte edilebilen bu Entegreler grubunun önemli bir üyesi, 2 Mbps'e kadar veri hızı ve düşük giriş akımı özellikleriyle modern dijital devrelerde ve hassas sinyal izolasyonu gerektiren uygulamalarda sıklıkla kullanılmaktadır.
Teknik Özellikler
6N136 Transistör Çıkışlı Optokuplör Entegresi Dip-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-8
- İzolasyon Gerilimi: 2500 Vrms
- Giriş Akımı (IF): 5 mA tipik, 25 mA maksimum
- Giriş Gerilimi (VF): 1.7V (tipik)
- Çıkış Gerilimi (VOUT): 15V maksimum
- Çıkış Akımı (IOUT): 13 mA maksimum (sinking)
- Toplam Güç Tüketimi: 100 mW
- Akım Transfer Oranı (CTR): 19% minimum (tipik 24%)
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Veri Hızı: 2 Mbps'e kadar
- Yükselme Zamanı (tr): 0.7 μs (tipik)
- Düşme Zamanı (tf): 0.7 μs (tipik)
- Gecikme Zamanı (td): 0.8 μs (tipik)
- Propagasyon Gecikmesi (tpd): 1.5 μs (tipik)
- Giriş-Çıkış Kapasitans: 0.6 pF (tipik)
- Çıkış Tipi: Totem pole (açık kollektör) çıkış
- Kanal Sayısı: 1
- RoHS Uyumluluğu: Evet
- Pin Yerleşimi: 1:NC, 2:Anot, 3:Katot, 4:NC, 5:GND, 6:Çıkış, 7:Vcc, 8:NC

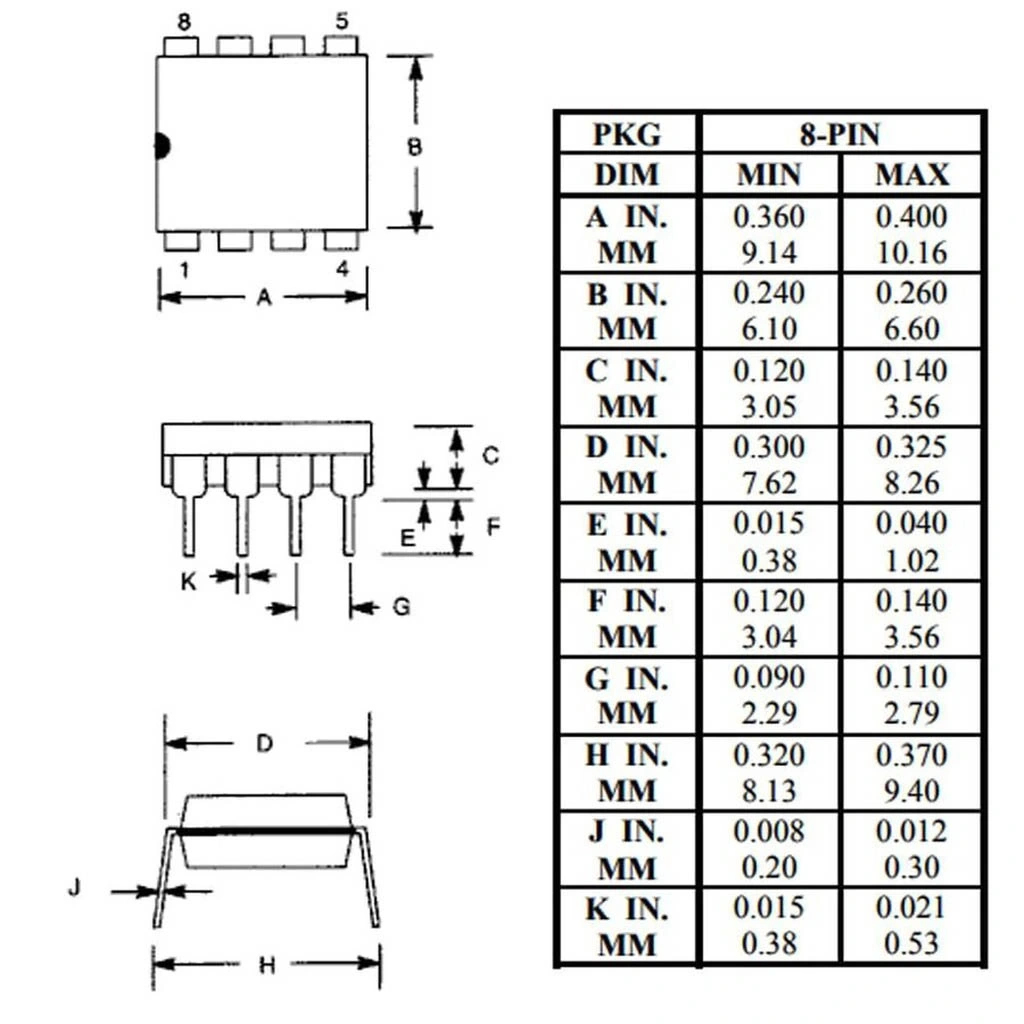

- Boyutlar: 9.78mm x 6.35mm x 3.18mm (yaklaşık)
Kullanım Alanları
6N136 Transistör Çıkışlı Optokuplör Entegresi Dip-8'in kullanılabileceği çeşitli alanlar ve uygulamalar.
Yüksek Hızlı Haberleşme
- MIDI arayüzleri
- RS-232/RS-485/RS-422 izolatörleri
- Dijital veri iletim hatları
- Ethernet izolasyonu
- Yüksek hızlı sinyal iletimi
Endüstriyel Kontrol
- PLC sinyal izolasyonu
- Motor sürücü devreleri
- Sayısal kontrol sistemleri
- Yüksek hızlı enkoder arayüzleri
- Endüstriyel sensör arayüzleri
Güç Elektroniği ve Güvenlik
- SMPS geri besleme izolasyonu
- Yüksek frekanslı anahtarlama kontrolleri
- Gate sürücü izolasyonu
- Tıbbi cihaz izolasyon devreleri
- Galvanik izolasyon gerektiren ölçüm sistemleri
- Veri toplama sistemleri izolasyonu
Avantajlar ve Özellikler
6N136 Transistör Çıkışlı Optokuplör Entegresi Dip-8'in sağladığı avantajlar ve çözümler.
- Yüksek Hız: 2 Mbps'e kadar veri hızı desteği
- Düşük Giriş Akımı: 5mA tipik çalışma akımı ile düşük güç tüketimi
- Yüksek İzolasyon: 2500 Vrms ile güvenli elektriksel izolasyon
- Totem Pole Çıkış: Doğrudan lojik devrelerle arayüz oluşturabilme
- Gelişmiş CTR: 6N135'e göre daha yüksek CTR değeri (%19 minimum)
- Geniş Besleme Aralığı: 4.5V-15V çıkış beslemesi ile esneklik
- Düşük Kapasitans: 0.6pF giriş-çıkış kapasitansı ile yüksek frekanslı performans
- Kısa Propagasyon Gecikmesi: Hızlı sinyal iletimi için 1.5μs tipik gecikme
- TTL/CMOS Uyumlu: Standart lojik aileleriyle doğrudan bağlantı imkanı
- Geniş Çalışma Sıcaklığı: -55°C ile +100°C arası çalışma aralığı
Bağlantı ve Kullanım
6N136 Transistör Çıkışlı Optokuplör Entegresi Dip-8'in bağlantı şeması ve kullanımı hakkında bilgiler.
İpucu: Yüksek hızlı veri iletiminde, kısa PCB yolları ve bypass kapasitörleri kullanarak sinyal bütünlüğünü koruyun.
Pin Bağlantıları:
- Pin 1: Bağlantı yok (NC)
- Pin 2 (Anot): LED'in pozitif bağlantısı
- Pin 3 (Katot): LED'in negatif bağlantısı
- Pin 4: Bağlantı yok (NC)
- Pin 5 (GND): Çıkış devresi için toprak bağlantısı
- Pin 6 (Çıkış): Optokuplör çıkışı
- Pin 7 (Vcc): Çıkış devresi için pozitif besleme
- Pin 8: Bağlantı yok (NC)
Temel Bağlantı Şeması:
- Giriş devresi: Pin 2 (Anot) → Seri Direnç → Pozitif Besleme
- Giriş devresi: Pin 3 (Katot) → GND veya kontrol sinyali
- Çıkış devresi: Pin 7 (Vcc) → +5V (4.5V-15V arası)
- Çıkış devresi: Pin 5 (GND) → GND
- Çıkış devresi: Pin 6 (Çıkış) → Mikroişlemci veya lojik devre girişi
Uygulama Notları:
- LED akımını sınırlamak için daima uygun seri direnç kullanın (tipik 220Ω-680Ω)
- Giriş akımı (IF) genellikle 5mA ile 10mA arasında seçilir
- Yüksek hızlı uygulamalarda güç hatlarına 0.1µF bypass kapasitörleri ekleyin
- Vcc pini (Pin 7) ile GND pini (Pin 5) arasına 0.1µF bypass kapasitörü bağlayın
- PCB tasarımında izolasyon mesafelerine dikkat edin (minimum 3mm önerilir)
- Totem pole çıkışı doğrudan TTL/CMOS lojik girişlerine bağlanabilir
- 2 Mbps'ten yüksek veri hızları için 6N137 modelini değerlendirin
Sorun Giderme ve İpuçları
6N136 Transistör Çıkışlı Optokuplör Entegresi Dip-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Sinyali Yok: Vcc bağlantısını ve beslemesini kontrol edin, LED akımının yeterli olduğundan emin olun.
- Veri Hatası veya Bozulma: Bypass kapasitörlerini ekleyin, giriş/çıkış hatlarını kısa tutun, güç kaynağını filtreleyin.
- Gürültülü Çıkış: PCB izolasyon mesafelerini artırın, sinyal hatlarını gürültü kaynaklarından uzak tutun.
- Yüksek Frekansta Yetersiz Performans: PCB tasarımını optimize edin, hat kapasitansını azaltın.
- Sıcaklık Kaynaklı Sorunlar: Yüksek sıcaklıklarda CTR değerinin düşeceğini dikkate alarak tasarım yapın.
Verimli Kullanım İpuçları
- Yüksek hızlı veri uygulamalarında kısa ve doğrudan bağlantılar kullanın
- RS-232/RS-485/RS-422 bağlantılarında hat sonlandırma dirençlerini ekleyin
- Çift yönlü iletişim için iki ayrı optokuplör kullanın
- EMI/RFI gürültüsünü azaltmak için ekranlı kablolar ve filtre komponentleri kullanın
- Düşük güç uygulamalarında LED akımını optimize edin (min. 5mA önerilir)
- PCB tasarımında giriş ve çıkış devrelerini fiziksel olarak ayırın
- Kritik uygulamalarda çevresel faktörleri (sıcaklık, nem, titreşim) göz önünde bulundurun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli entegre devre tipleri ve elektronik komponentler.
Ürünleri İncele →
Devreleriniz için güvenli izolasyon sağlayan çeşitli optokuplör seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için ihtiyaç duyduğunuz tüm malzemeler tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
6N136 ile 6N135 arasındaki fark nedir?
6N136, daha yüksek hız (2Mbps) ve daha yüksek CTR (%19 min) sunar. 6N135 ise 1Mbps hıza ve %7 minimum CTR değerine sahiptir.
Totem pole çıkış ne avantaj sağlar?
Hem yüksek hem düşük seviyeyi aktif sürebilir. TTL/CMOS mantık devrelere doğrudan bağlanabilir, harici pull-up direnci gerektirmez ve daha hızlı anahtarlama sağlar.
Veri aktarım hızını etkileyen faktörler nelerdir?
LED akımı, besleme voltajı, PCB yol uzunluğu, kapasite, gürültü, sıcaklık ve seri direnç değeri veri hızını etkiler. Kısa yollar ve bypass kapasitörleri hızı artırır.
MIDI arayüzlerinde nasıl kullanılır?
MIDI girişinde 220Ω seri direnç ve koruma diyodu ile LED'e bağlanır. Çıkış TTL/CMOS lojik devreye doğrudan bağlanır. MIDI 31.25kbps hızında çalışır.
İzolasyon mesafesi için PCB tasarımında ne önerilir?
Giriş ve çıkış devreleri arasında minimum 3mm mesafe bırakılmalıdır. Kritik uygulamalarda 6mm veya daha fazla mesafe ve izolasyon kanalları önerilir.
6N136'nın anahtarlama hızını artırmak mümkün mü?
LED akımını artırarak, besleme voltajını yükselterek, PCB yollarını kısaltarak ve bypass kapasitörleri ekleyerek anahtarlama hızı artırılabilir.
Yüksek hızlı RS-422/RS-485 için uygun mudur?
Evet, 2Mbps veri hızıyla çoğu RS-422/RS-485 uygulaması için yeterlidir. Daha yüksek hızlar için 6N137 (10Mbps) tercih edilmelidir.
LED akımını belirleyen direnç değeri nasıl hesaplanır?
R = (Vs - VF) / IF formülü kullanılır. 5V besleme ve 5mA için: R = (5V - 1.7V) / 0.005A = 660Ω. Standart olarak 680Ω kullanılabilir.
