680UH 10x10mm 1.5A - SMD Güç Bobini

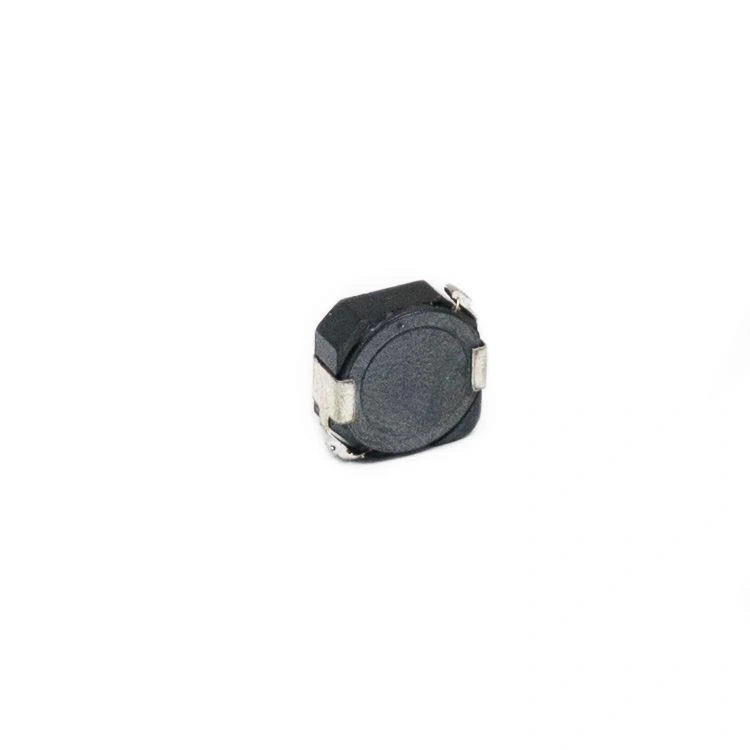

680uH 10x10mm 1.5A SMD Güç Bobini

680uH 10x10mm 1.5A SMD Güç Bobini, yüzey montaj teknolojisiyle üretilmiş yüksek endüktans değerli bir güç indüktörüdür. 680uH endüktans değeri, 1.5A akım taşıma kapasitesi ve kompakt 10x10mm boyutu ile düşük frekanslı güç dönüştürücü devreler ve filtre uygulamaları için ideal bir komponenttir. Yüksek Q faktörü sayesinde verimli enerji depolama ve aktarma imkanı sunar.

Manyetik özellikleri optimize edilmiş iç yapısı ile SMD bobin kategorisinin güçlü bir üyesidir. Yüksek kaliteli manyetik öz malzemesi ve dayanıklı yapısı ile daha düşük çalışma frekanslarında yüksek performans sağlar. Yüzey montaj tasarımı, modern otomatik montaj süreçleriyle uyumlu çalışma imkanı verir.

Güç filtreleri, EMI bastırma devreleri ve düşük frekanslı dönüştürücülerde yaygın olarak kullanılan bu bobin, diğer elektronik komponentler ile birlikte, düşük gürültülü güç kaynakları ve hassas elektronik sistemlerde optimum performans sağlamak için tercih edilmektedir.

Teknik Özellikler

680uH 10x10mm 1.5A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Endüktans Değeri: 680.0µH (±10% tolerans)
• Maksimum DC Akım: 1.5A
• Fiziksel Boyut: 10mm × 10mm × 4mm (yaklaşık)
• DC Direnç (DCR): 650.0mΩ (±10%)
• Doyma Akımı (Isat): 2.0A (tipik)
• Isı Artışı Akımı: 1.5A (40°C sıcaklık artışı)
• Çalışma Sıcaklığı Aralığı: -40°C ile +125°C arası
• Depolama Sıcaklığı Aralığı: -40°C ile +125°C arası
• Merkez Materyal: Ferrit öz / Kompozit malzeme
• Sargı Tipi: Bakır tel sargı
• Montaj Tipi: SMD (Yüzey Montaj)
• Kılıf Tipi: Yarı kapalı manyetik kılıf
• Öz-Rezonans Frekansı (SRF): 1.8MHz (tipik)
• Q Faktörü: 40 (minimum, @ 100kHz)
• Test Frekansı: 100kHz
• Dalga Lehim Dayanımı: 260°C / 10 saniye
• Reflow Lehim Dayanımı: 245°C-260°C tepe sıcaklık
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• İzolasyon Direnci: >100MΩ
• Tipik Uygulamalar: LC filtreler, düşük frekanslı dönüştürücüler
• Optimum Çalışma Frekansı: 10kHz-100kHz
• Nem Hassasiyet Seviyesi (MSL): 1

Kullanım Alanları

680uH 10x10mm 1.5A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Filtre Uygulamaları

• LC güç filtreleri
• EMI/RFI bastırma devreleri
• Sinyal gürültü filtreleri
• Harmonik bastırma devreleri
• Analog güç hattı filtreleri

Güç Dönüştürücü Uygulamaları

• Düşük frekanslı buck dönüştürücüler
• Düşük frekanslı boost dönüştürücüler
• Flyback dönüştürücüler
• Küçük güçlü SMPS devreleri
• LED sürücü devreleri

Hassas Elektronik Sistemler

• Medikal cihaz güç devreleri
• Sensör sinyal işleme devreleri
• Enstrümantasyon ekipmanları
• Ses ekipmanları güç filtreleri
• Endüstriyel kontrol sistemleri

Avantajlar ve Özellikler

680uH 10x10mm 1.5A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.

• Yüksek Endüktans Değeri: 680uH ile üstün enerji depolama kapasitesi
• Kompakt Boyut: 10x10mm ile PCB alanından tasarruf
• İyi Akım Taşıma Kapasitesi: 1.5A ile orta güçlü uygulamalar için uygun
• Manyetik Kılıf: EMI girişimini azaltan yarı kılıflı tasarım
• Düşük Profil: 4mm yükseklik ile ince tasarımlara uygunluk
• Düşük Frekanslı Optimizasyon: 10-100kHz arası için ideal performans
• Yüksek Q Faktörü: 40+ değeri ile düşük kayıplı çalışma
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası güvenilir performans
• SMD Montaj: Otomatik montaj ekipmanları ile üretim kolaylığı
• Çevre Dostu: RoHS uyumlu ve halojensiz yapı

Montaj ve Kullanım

680uH 10x10mm 1.5A SMD Güç Bobini'nin montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Yerleşimi: EMI hassas devrelerden uzağa konumlandırın
• Soğutma: Bobinin etrafında yeterli bakır alan bırakın
• Lehimleme: Reflow profili için 245-260°C maksimum, 10-20 saniye tepe sıcaklık
• Otomatik Montaj: Ağır komponent için pick-and-place ayarlarını optimize edin
• İz Tasarımı: 1.5A akım için minimum 1.5-2mm genişlikte izler kullanın

Kullanım önerileri:

• Filtre Tasarımı: LC filtrelerde uygun kapasitör değeri ile kombine edin
• Frekans Seçimi: 10-100kHz arası çalışma frekansı için optimize edin
• Akım Sınırları: 1.5A sürekli, 2A tepe akım sınırlarını aşmayın
• Termal Yönetim: DCR nedeniyle oluşan ısı kaybını göz önünde bulundurun
• EMI Bastırma: Kritik sinyalleri bobin manyetik alanından uzak tutun

Sorun Giderme ve İpuçları

680uH 10x10mm 1.5A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Akım değerini düşürün veya daha geniş bakır alanlarla soğutmayı iyileştirin
• EMI Sorunları: Bobin etrafına manyetik koruma ekleyin veya yerleşimini değiştirin
• Düşük Verimlilik: Çalışma frekansının uygun aralıkta olduğunu doğrulayın
• Yetersiz Filtreleme: İdeal kapasitör değerini hesaplayarak yeniden tasarlayın
• Akustik Gürültü: Bobin sabitleme yöntemini iyileştirin veya rezonansı engelleyin

Tasarım İpuçları

• LC filtre kesim frekansını f = 1/(2π√LC) formülü ile hesaplayın
• Yüksek endüktans, daha düşük ripple akımı sağlar ama transient tepkiyi yavaşlatır
• Hassas analog devreleri bobinin manyetik alanından uzak tutun
• Çift bobinli tasarımlarda, bobinleri birbirine dik açıda yerleştirerek etkileşimi azaltın
• Yüksek endüktans değeri için optimal çalışma voltajı aralığını göz önünde bulundurun
• EMI filtreleme için ferrit çekirdek mat kaplı versiyonları tercih edin

Paket İçeriği

• 680uH 10x10mm 1.5A SMD Güç Bobini
