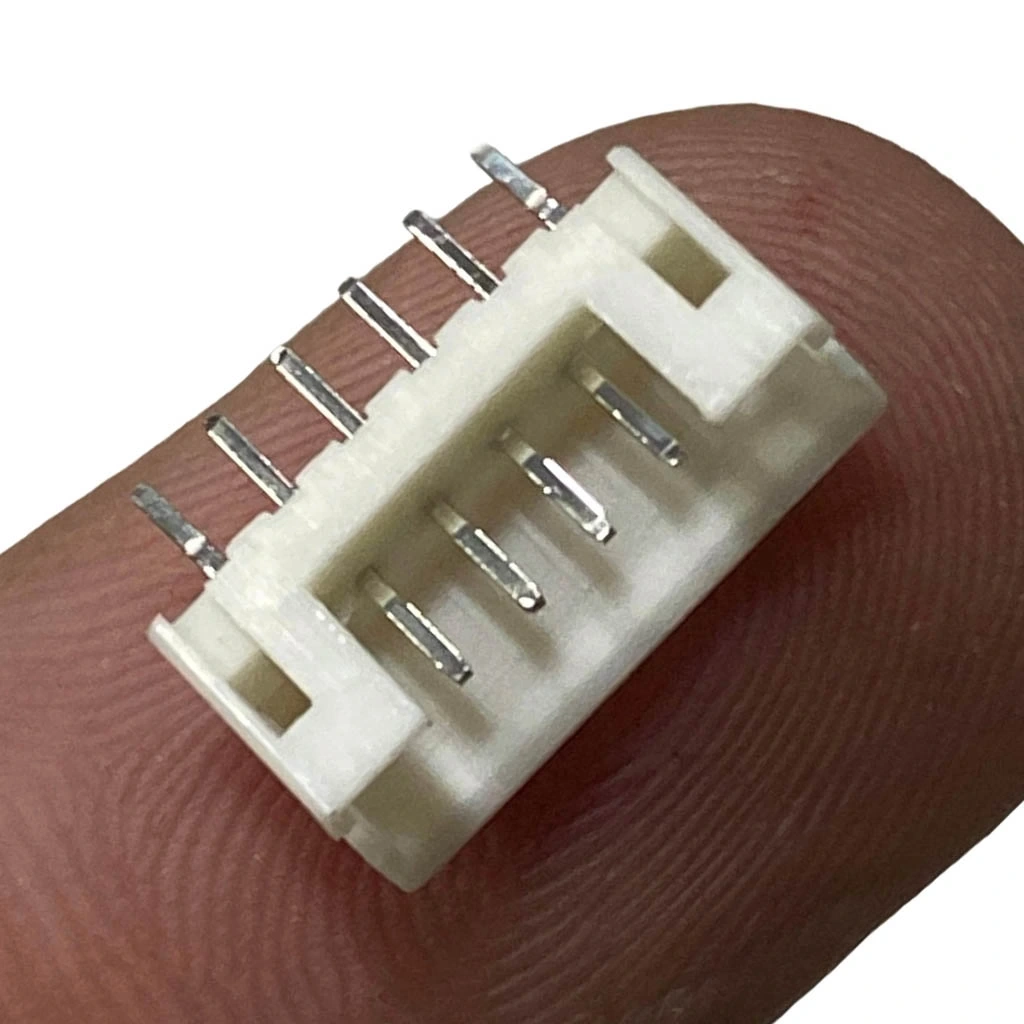

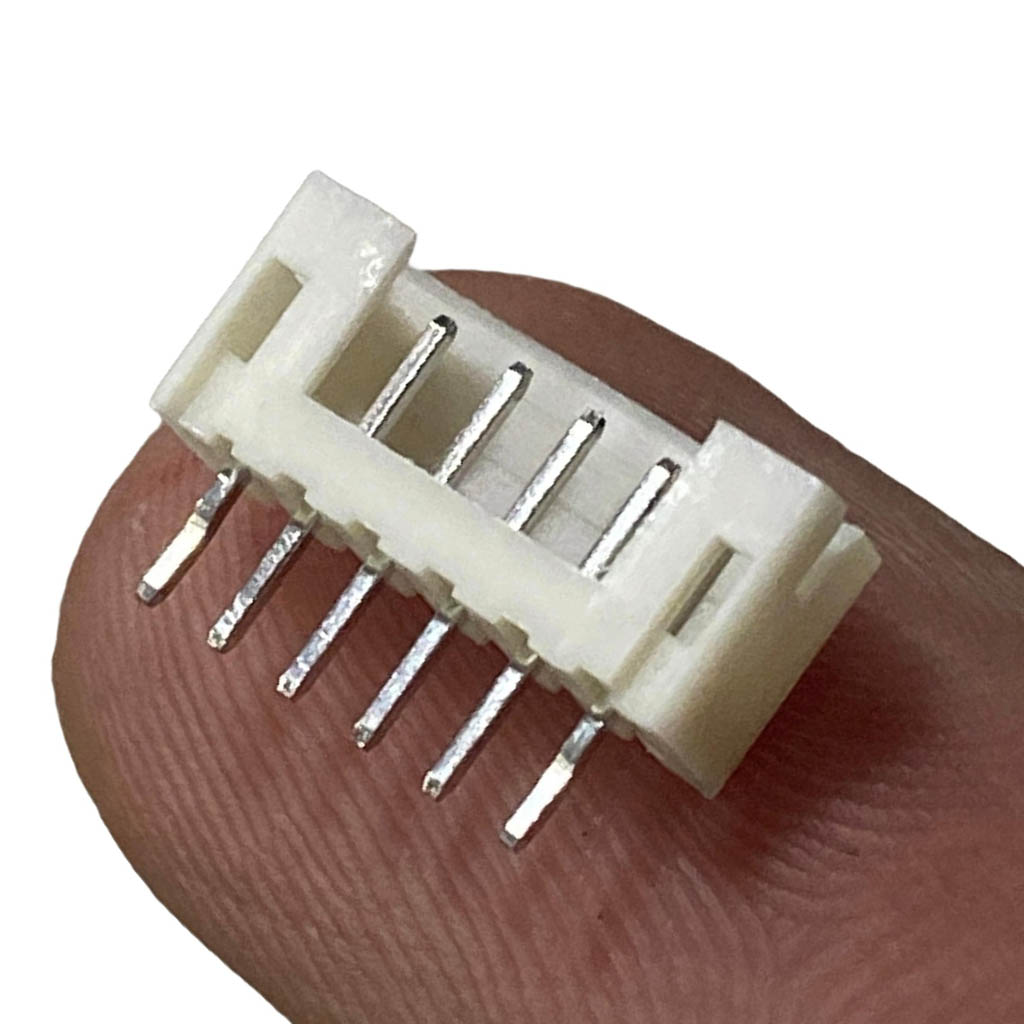

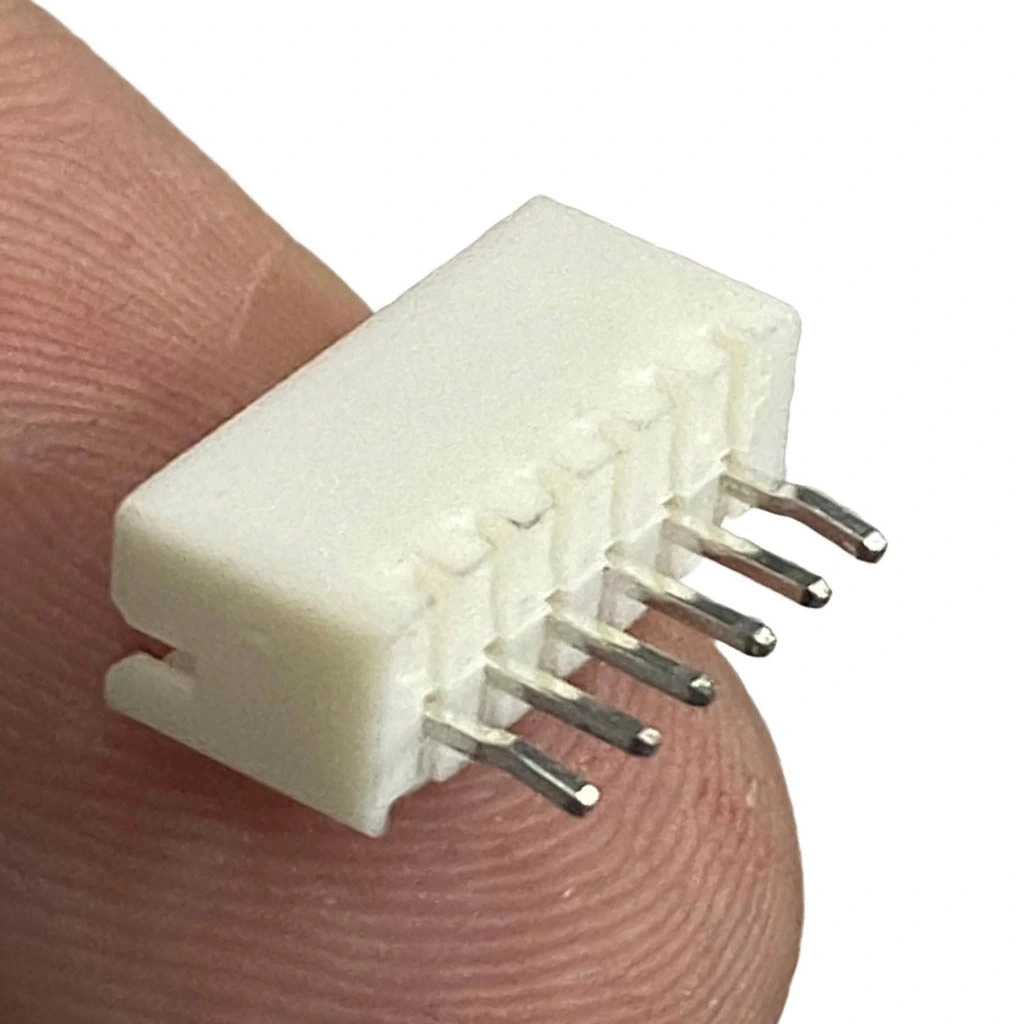

6 Pin JST-PH 2mm Düz Konnektör Erkek

6 Pin JST PH 2mm Düz Konnektör Erkek

6 Pin JST PH 2mm Düz Konnektör Erkek, elektronik projeler için tasarlanmış, yüksek kaliteli bir bağlantı elemanıdır. PCB'ye yatay (düz) montaj için uygun olan bu erkek konektör, JST PH serisinin kompakt 2mm pin aralığı standardına sahiptir ve özellikle dar alan gerektiren projelerde ideal bir seçenektir.

JST (Japan Solderless Terminal) PH serisi konektörler, düşük profilli yapıları ve dayanıklı tasarımlarıyla bilinen bu ürün, kablo çeşitleri arasında minyatür elektronik cihazlar ve sınırlı alan bulunan uygulamalar için tercih edilmektedir. 6 pinli yapısı, çeşitli sensör, haberleşme ve kontrol devreleri için mükemmel bir bağlantı çözümüdür.

Polarite korumalı tasarımı sayesinde yanlış bağlantıları önleyen JST kablo ve konnektörler ailesinin bir parçası olan bu konektör, Arduino ve Raspberry Pi projeleri, lityum batarya bağlantıları, I2C modülleri ve çeşitli elektronik devrelerde yaygın olarak kullanılmaktadır. PCB'ye lehimlenen pinleri ile sağlam ve güvenilir bağlantılar oluşturmanızı sağlar.

Teknik Özellikler

6 Pin JST PH 2mm Düz Konnektör Erkek'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: JST PH Serisi
• Pin Sayısı: 6 Pin
• Pin Aralığı: 2.0mm
• Konektör Cinsi: Erkek (Header)
• Montaj Tipi: Düz (Yatay)
• Malzeme: PA66 (Poliamid) termoplastik, UL94V-0 alev geciktirici
• Kontak Malzemesi: Fosfor bronz, kalay kaplama
• Voltaj Kapasitesi: 100V AC/DC
• Akım Kapasitesi: 2A maksimum (pin başına)
• Kontak Direnci: 20 mΩ maksimum
• İzolasyon Direnci: 1000 MΩ minimum
• Dayanma Voltajı: 800V AC 1 dakika
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Uyumluluk: JST PH 2.0mm dişi konektörler
• Lehimleme Uyumluluğu: Kurşunsuz lehimlemeye uygun
• RoHS Uyumluluğu: Evet
• Pin Uzunluğu: Yaklaşık 3.0mm (lehimleme tarafı)
• Kilitleme Mekanizması: Var (polarite koruması)

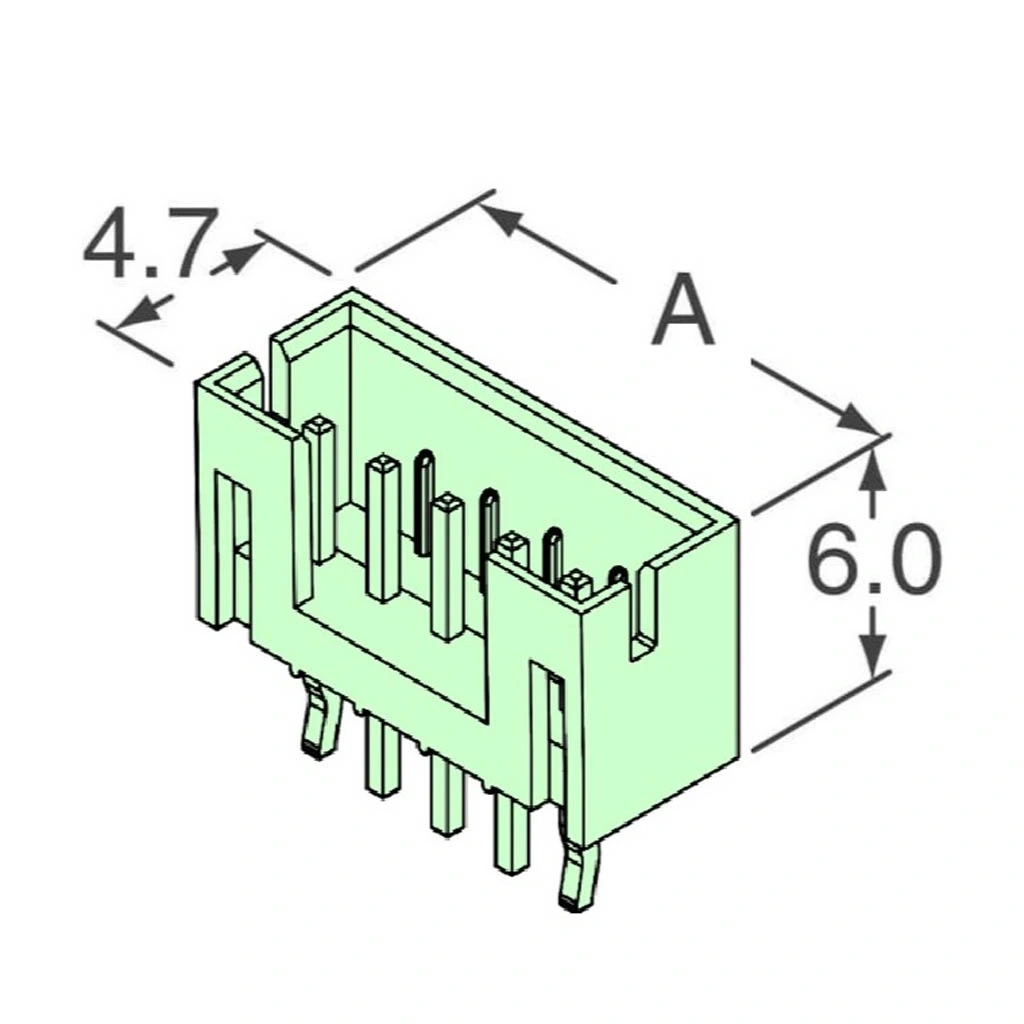

• Konektör Boyutları: Yaklaşık 14mm × 4.5mm × 6mm
• Üretici: JST (Japan Solderless Terminal)

Kullanım Alanları

6 Pin JST PH 2mm Düz Konnektör Erkek'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Minyatür Elektronik Projeler

• Taşınabilir cihazlar
• Kompakt Arduino projeleri
• Raspberry Pi genişletme kartları
• Wearable teknolojiler
• İnce profilli elektronik tasarımlar

Sensör ve Haberleşme Bağlantıları

• I2C ve SPI modülleri
• Sensör dizileri
• UART haberleşme arayüzleri
• GPS modülleri
• Ekran bağlantıları

Batarya ve Güç Uygulamaları

• Lityum pil paketleri
• Batarya yönetim sistemleri
• Güç dağıtım devreleri
• Güneş enerjisi kontrol modülleri
• Düşük güçlü motor sürücüler

Avantajlar ve Özellikler

6 Pin JST PH 2mm Düz Konnektör Erkek'in sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 2mm pin aralığı ile minimum alan kullanımı
• Düz Montaj: PCB'ye yatay yerleşim ile düşük profil yüksekliği
• Güvenilir Bağlantı: Sağlam yapı ile uzun ömürlü kullanım
• Polarite Koruması: Yanlış bağlantıları önleyen kilitleme mekanizması
• Kolay Montaj: PCB'ye doğrudan lehimlenebilen standart pin düzeni
• Yüksek Kalite: JST markasının güvencesiyle üretim
• Alev Geciktirici: UL94V-0 standardında güvenli malzeme
• Düşük Kontak Direnci: Verimli elektrik iletimi
• Çoklu Pin Seçeneği: 6 pin ile çeşitli sinyal ve güç bağlantıları
• Geniş Çalışma Sıcaklık Aralığı: Çeşitli ortamlarda kullanım

Montaj Kılavuzu

6 Pin JST PH 2mm Düz Konnektör Erkek'in PCB'ye montajı için bilgiler.

Montaj adımları ve öneriler:

• PCB Tasarımı: 2mm pin aralıklı, 6 pinli delik düzeni oluşturun
• Konumlandırma: Konektörü PCB'ye doğru yönde yerleştirin, polarite işaretlerine dikkat edin
• Sabitleme: Montaj sırasında konektörün yerinden oynamasını önlemek için geçici sabitleme yapın
• Lehimleme Sıcaklığı: Kurşunsuz lehim için 330-350°C kullanın
• Lehimleme Tekniği: Önce uç pinleri sabitleyip sonra sırayla diğer pinleri lehimleyin
• Dikkatli Lehimleme: Pinler arası 2mm olduğundan lehim köprüsü oluşmamasına dikkat edin
• Soğutma: Lehimlemeden sonra doğal soğumaya bırakın
• Temizleme: Lehim artıklarını izopropil alkol ile temizleyin
• Kontrol: Lehimlerin kalitesini ve pinler arası kısa devre olmadığını kontrol edin

Sorun Giderme ve İpuçları

6 Pin JST PH 2mm Düz Konnektör Erkek kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Lehim Köprüleri: İnce uçlu havya kullanın, pinler arası lehim köprüsü kontrolü yapın
• PCB Uyumsuzluğu: Delik düzeninin tam olarak 2mm aralıklı olduğundan emin olun
• Dişi Konektör Takılmıyor: Polariteyi kontrol edin, konektör tırnağı doğru konumda olmalıdır
• Eğilen Pinler: PCB deliklerine nazikçe yerleştirin, zorlamamaya dikkat edin
• Zayıf Lehim Bağlantıları: Yeterli lehim ve ısı kullanın, soğuk lehimden kaçının

Verimli Kullanım İpuçları

• PCB tasarımında dişi konektörün rahat takılabilmesi için yeterli alan bırakın
• Pin numaralandırmasını PCB üzerinde işaretleyin
• Konektör bağlantı şemasını proje dokümantasyonunda belirtin
• Çoklu pin bağlantılarında renk kodlaması yapın
• Titreşime maruz kalacak uygulamalarda ek sabitleme kullanın
• Nemli ortamlarda kullanım için izolasyon düşünün

Paket İçeriği

• 6 Pin JST PH 2mm Düz Konnektör Erkek
