6 Pin Entegre Soketi

6 Pin Entegre Soketi

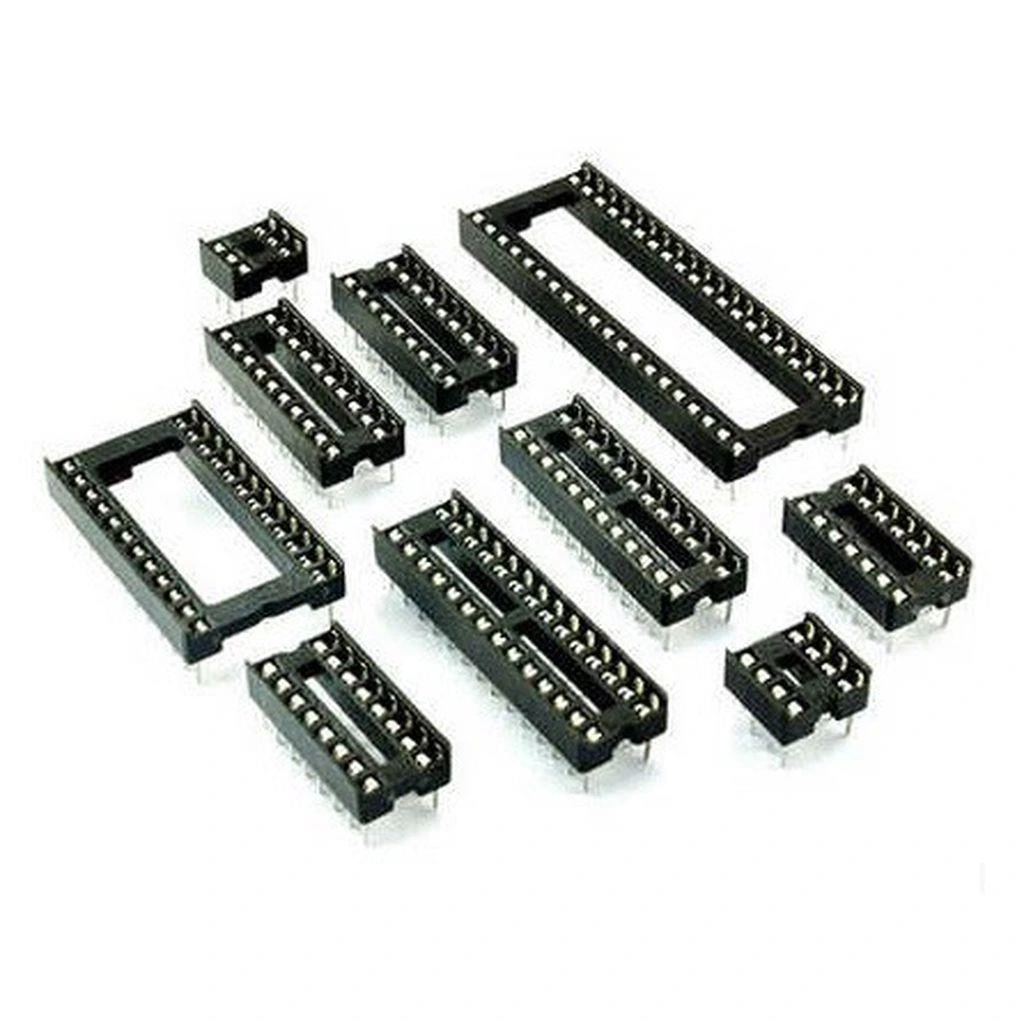

6 Pin Entegre Soketi, 6 pinli DIP (Dual In-line Package) entegrelerin kolaylıkla montajını ve değiştirilmesini sağlayan bir bağlantı elementidir. Standart 0.3 inç (7.62mm) pin aralığına sahip olan bu soket, PCB'ye doğrudan lehimlenip, içine entegre takılarak kullanılır.

Devre tahtasında fiziksel montaj gereksinimini kolaylaştıran bu entegre soketi, entegreleri korur ve değiştirilebilir kılar. Prototip çalışmalarında, geliştirme süreçlerinde ve tamir/bakım işlemlerinde entegre değişimini lehimleme yapmadan gerçekleştirmeyi sağlar.

Dayanıklı malzemeden üretilen ve uzun süre kullanılabilen bu soket, entegreler ve diğer elektronik komponentler ile birlikte devre tasarımlarınızda esneklik ve kolaylık sağlar. 6 pinli ses amplifikatörleri, voltaj regülatörleri ve diğer 6 pinli entegreler için idealdir.

Teknik Özellikler

6 Pin Entegre Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 6
• Paket Türü: DIP (Dual In-line Package)
• Pin Aralığı: 0.3 inç (7.62mm)
• Satır Sayısı: 2
• Satır Başına Pin: 3
• Malzeme: Termoplastik (Siyah)
• Kontak Malzemesi: Pirinç, nikel ve altın kaplama
• Kontak Direnci: <20mΩ
• İzolasyon Direnci: >1000MΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Nominal Akım: 1A (max.)
• Nominal Voltaj: 250V AC
• Lehimleme Profili: 260°C için maksimum 10 saniye
• Takma/Çıkarma Ömrü: Minimum 100 döngü
• Montaj Tipi: Through Hole
• Bacak Uzunluğu: 3.2mm (tipik)
• Toplam Yükseklik: 4.5mm (tipik)
• Genişlik: 7.5mm (tipik)
• Uzunluk: 7.5mm (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

6 Pin Entegre Soketi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Prototipleme

• Deneme devreleri
• Test ve geliştirme kartları
• Hızlı prototip oluşturma
• Elektronik workshoplar
• Eğitim uygulamaları

Elektronik Projeler

• Arduino projeleri
• Ses amplifikatör devreleri
• Sensör arayüz kartları
• Güç regülatörleri
• DIY elektronik kitler

Endüstriyel Uygulamalar

• Devre bakım ve onarımı
• Test cihazları
• Kalite kontrol modülleri
• Kontrol sistemleri
• Özelleştirilmiş endüstriyel ekipmanlar

Avantajlar ve Özellikler

6 Pin Entegre Soketi'nin sağladığı avantajlar ve çözümler.

• Kolay Değiştirme: Entegreleri lehimleme yapmadan değiştirme
• Entegre Koruması: Lehim ısısından koruma
• Prototip Esnekliği: Hızlı bileşen değişimi
• Test Kolaylığı: Farklı entegreleri deneme imkanı
• Komponent Ömrünü Uzatma: Tekrar kullanılabilirlik
• Bakım Kolaylığı: Arızalı entegrelerin kolay değişimi
• Profesyonel Görünüm: Temiz ve düzenli devre tasarımı
• Güvenilir Temas: Altın kaplamalı kontaklar
• Standart Uyumluluk: DIP-6 entegreler ile tam uyum
• Düşük Profil: Kompakt devre tasarımları için uygun

Kullanım ve Montaj

6 Pin Entegre Soketi'nin kullanımı ve montajı hakkında bilgiler.

Montaj Adımları:

1. PCB üzerinde DIP-6 paket için ayrılmış delikleri belirleyin
2. Soketi deliklere yerleştirin ve doğru hizalandığından emin olun
3. PCB'yi lehimleme için hazırlayın (temiz ve kuru olmalı)
4. Önce karşılıklı köşe pinleri lehimleyin
5. Soketi kontrol edin ve gerekirse düzeltin
6. Kalan pinleri sırayla lehimleyin
7. Lehim kalitesini kontrol edin ve gerekirse düzeltin

Entegre Takma ve Çıkarma:

• Entegrenin 1. pin işaretini (nokta veya çentik) soketteki işaretle hizalayın
• Tüm pinlerin aynı anda sokete girecek şekilde düz olduğundan emin olun
• Entegre soketine hafif baskı uygulayarak yerleştirin
• Entegre çıkarmak için düz uçlu küçük bir tornavida veya entegre çıkarıcı kullanın
• Pinleri bükülmelere veya kırılmalara karşı koruyun

Soket Seçimi ve Kullanım İpuçları:

• 6 pinli entegreler için standart 0.3 inç aralıklı soket tercih edin
• Altın kaplama kontaklar, uzun süreli güvenilir bağlantı sağlar
• Hassas uygulamalar için hassas profilli veya makine işlemeli soketler kullanın
• Yüksek sıcaklık uygulamaları için uygun termoplastik malzemeli soketler seçin

Sorun Giderme ve İpuçları

6 Pin Entegre Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Temas: Entegre pinlerini hafifçe dışa doğru bükün, soket kontaklarını kontrol edin
• Bükülmüş Entegre Pinleri: Pinleri düzeltmek için küçük bir pense kullanın
• Soketin PCB'ye Tam Oturmaması: Deliklerin boyutunu ve aralıklarını kontrol edin
• Lehim Köprüleri: Soketi lehimlerken fazla lehimi temizleyin, fluks kullanın
• Zayıf Elektriksel Bağlantı: Kontak yüzeylerini alkol ile temizleyin

Bakım ve Koruma

• Soketleri ve entegreleri kirden ve tozdan koruyun
• Kullanılmadığında entegreleri antistatik köpük veya kutularda saklayın
• Soketleri monte ederken ve kullanırken statik elektriğe karşı önlem alın
• Periyodik olarak kontak yüzeylerini kontrol edin ve gerekirse temizleyin
• Yüksek nem ortamlarında kullanımdan sonra kontakları kurutun veya temizleyin

Paket İçeriği

• 6 Pin Entegre Soketi
