6 Pin 7.62mm Geçmeli 90C Takım Klemens

6 Pin 7.62mm Geçmeli 90C Takım Klemens, yüksek akım gerektiren uygulamalar için tasarlanmış, büyük kablo kesitlerine uygun, 90 derece açılı bir bağlantı çözümüdür.

7.62mm pin aralığı, standart 5.08mm klemenslerden daha geniş olup, yüksek güç gerektiren endüstriyel uygulamalarda güvenli ve güçlü bağlantılar sağlar. Bu takım klemens, PCB'ye lehimlenen erkek header ve kablo bağlantılarını kolaylaştıran dişi vidalı soket bileşenlerinden oluşur.

90 derece açılı tasarıma sahip bu klemens, PCB'den yatay yönde çıkan kablo bağlantıları sağlar. Bu özellik, yükseklik kısıtlaması olan projelerde veya daha düzenli kablo yönetimi gerektiren uygulamalarda avantaj sağlar. Yeşil renkli alev geciktirici plastik gövdesi, UL94V-0 standartlarına uygun olup yüksek sıcaklık dayanımı sunar.

30A akım taşıma kapasitesine sahip geçmeli klemens, güç dağıtım sistemleri, motor sürücüleri, endüstriyel kontrol panoları ve yüksek güç gerektiren diğer uygulamalar için idealdir.

Vidalı terminal yapısı, 22-10 AWG (0.5-6mm²) aralığındaki kalın kesitli kabloların güvenli şekilde bağlanmasına olanak tanır. Geçmeli yapısı sayesinde, bağlantılar kolayca sökülüp takılabilir, bu da bakım ve servis işlemlerini önemli ölçüde kolaylaştırır.

Standart 7.62mm pin aralığı ile üretilen bu 6 Pinli klemens, çoklu güç ve sinyal bağlantıları için endüstriyel bir çözüm sunar. Geniş pin aralığı sayesinde yüksek voltaj uygulamalarında pinler arası yalıtım mesafesi artar ve elektriksel güvenlik sağlanır. -40°C ile +105°C arasındaki geniş çalışma sıcaklığı aralığı ile zorlu endüstriyel ortamlarda bile güvenilir performans sunar.

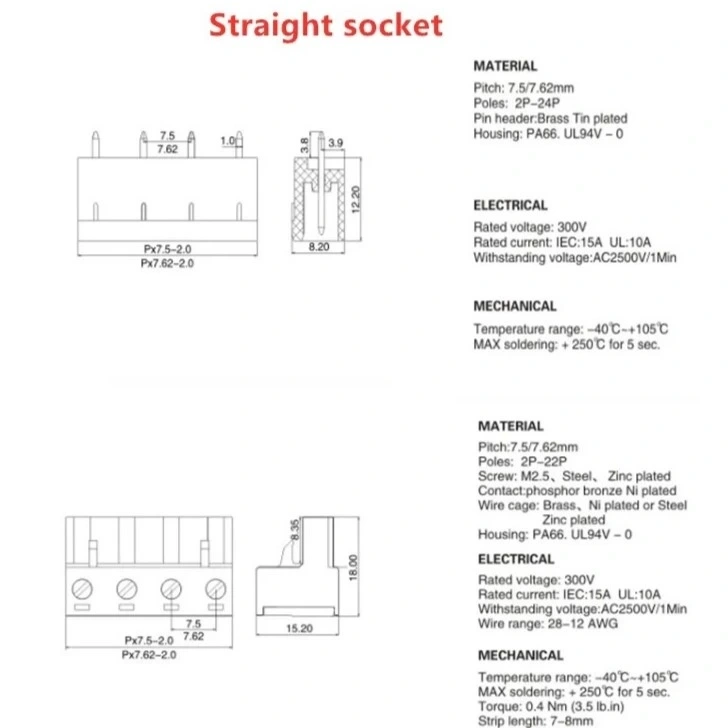

Teknik Özellikler

6 Pin 7.62mm Geçmeli 90C Takım Klemens'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Geçmeli Takım Klemens (PCB Terminali).
• Pin Sayısı: 6 Pin,
• Pin Aralığı: 7.62mm
• Montaj Tipi: 90 Derece Açılı (Yan Bağlantı)
• Bağlantı Şekli: Vidalı Terminal
• Yapı: Takım (Erkek PCB Header + Dişi Soket)
• Renk: Yeşil
• Malzeme: UL94V-0 Sınıfı Alev Geciktirici Plastik
• Maks. Akım: 30A (her pin için)
• Maks. Voltaj: 300V AC/DC
• Kontak Direnci: ≤10mΩ
• İzolasyon Direnci: ≥1000MΩ (500V DC'de)
• Dayanma Voltajı: 2500V AC/dakika
• Kullanılabilir Kablo Kesiti: 22-10 AWG (0.5-6mm²)
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Soket Boyutu (Yaklaşık): 80mm × 18mm × 25mm (L×W×H)
• Header Boyutu (Yaklaşık): 80mm × 18mm × 15mm (L×W×H)
• PCB Pin Kalınlığı: 1.0mm
• Vida Başı Tipi: Düz (Slotted)
• Lehimleme Profili: Reflow ve elle lehimlemeye uygun
• Sıyırma Uzunluğu: 10-12mm
• Kilitleme Mekanizması: Yok (Standart Geçmeli Tip)
• Pin Malzemesi: Pirinç, Kalay Kaplama
• Kontak Malzemesi: Bakır Alaşım, Kalay Kaplama
• Çıkartma Kuvveti: Yaklaşık 12N (Pin Başına)
• Takma Kuvveti: Yaklaşık 11N (Pin Başına)
• PCB Delik Çapı: 1.6mm
• RoHS Uyumluluğu: Evet
• Toplam Genişlik: 76.2mm (6 Pin × 7.62mm)
• Pin Dizilimi: Tek Sıra

Kullanım Alanları

6 Pin 7.62mm Geçmeli 90C Takım Klemens'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Güç Dağıtım Sistemleri

• Endüstriyel güç panoları
• Yüksek akımlı güç kaynakları
• UPS sistemleri
• Güç inverter devreleri
• Enerji yönetim sistemleri

Motor Kontrol Uygulamaları

• Büyük DC motor sürücüleri
• 3 fazlı motor kontrol devreleri
• CNC makine kontrol birimleri
• Servo motor sürücü kartları
• Endüstriyel otomasyon sistemleri

Endüstriyel Kontrol Sistemleri

• PLC giriş/çıkış modülleri
• SCADA sistemleri
• Yüksek akımlı sensör bağlantıları
• Veri toplama üniteleri
• Endüstriyel ısıtma kontrol devreleri

Avantajlar ve Özellikler

6 Pin 7.62mm Geçmeli 90C Takım Klemens'in sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 30A ile yüksek güç uygulamalarına uygun
• Geniş Pin Aralığı: 7.62mm ile güçlü izolasyon ve kalın kablo kullanımı
• 90 Derece Tasarım: PCB üzerinde dikey alan tasarrufu sağlar
• Çoklu Pin: 6 Pin ile kompakt çoklu bağlantı imkanı
• Sökülebilir Yapı: Geçmeli tasarım ile kolay bakım ve servis
• Güvenli Bağlantı: Vidalı terminal ile kabloları sıkıca sabitler
• Geniş Kablo Aralığı: 22-10 AWG arası kablo kesitleri kullanılabilir
• Dayanıklı Malzeme: UL94V-0 sınıfı alev geciktirici plastik
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilir
• Endüstriyel Standart: 7.62mm pin aralığı endüstriyel uygulamalarda yaygın

Montaj ve Kullanım Rehberi

6 Pin 7.62mm Geçmeli 90C Takım Klemens'in doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj Adımları:

• PCB Tasarımı: 7.62mm aralıklı, 1.6mm çaplı delikler tasarlayın
• PCB Kalınlığı: En az 1.6mm kalınlığında PCB kullanın
• Bakır Yollar: Yüksek akıma uygun kalın bakır yollar tasarlayın
• Yerleştirme: Erkek header'ı PCB'deki deliklere yerleştirin
• Sabitleme: Köşe pinleri lehimleyerek pozisyonu sabitleyin
• Lehimleme: Tüm pinleri yeterli lehim ile PCB'ye bağlayın
• Soğutma: Gerekirse klemens altına ek ısı dağıtım alanları ekleyin

Kablo Bağlantısı:

• Kablo Hazırlama: 10-12mm uzunluğunda kablo ucunu sıyırın
• Kablo Kesiti: Taşınacak akıma uygun kesitte kablo seçin
• Terminal Açma: Dişi soketin vidalarını yeterince gevşetin
• Yerleştirme: Sıyrılmış kablo ucunu terminal içine tam olarak sokun
• Sabitleme: Vidaları sıkarak kabloları sabitleyin (aşırı sıkmayın)
• Bağlantı: Kablo bağlantıları tamamlandıktan sonra dişi soketi erkek header'a takın
• Çekme Testi: Kabloları hafifçe çekerek bağlantının sağlamlığını kontrol edin

Sorun Giderme ve İpuçları

6 Pin 7.62mm Geçmeli 90C Takım Klemens kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• PCB'den Kopma: Daha kalın PCB kullanın ve geniş lehim alanları oluşturun.
• Aşırı Isınma: Kablo kesitini artırın ve terminal bağlantılarını yeniden sıkın.
• Soket Takma Zorluğu: Pinlerde eğilme kontrolü yapın ve düzeltin.
• Gevşek Kablolar: Terminal vidalarını düzenli kontrol edin, ferrül kullanın.
• Elektriksel Temas Sorunu: Pin yüzeylerindeki oksitlenmeyi temizleyin.

Verimli Kullanım İpuçları

• Yüksek akım uygulamalarında her ikinci pini kullanarak ısı dağılımını iyileştirin
• PCB'de klemensin altına ek mekanik destek delikleri ekleyin
• Pin sıralamasını PCB üzerinde serigrafi ile belirtin
• Titreşimli ortamlarda vida sabitleyici veya yaylı rondela kullanın
• Çok damarlı kalın kablolarda ferrül (kablo yüksüğü) kullanın
• Dişi soketin yan taraflarına kablo kelepçesi bağlantıları ekleyin

Paket İçeriği

• 6 Pin 7.62mm Geçmeli 90C Takım Klemens
