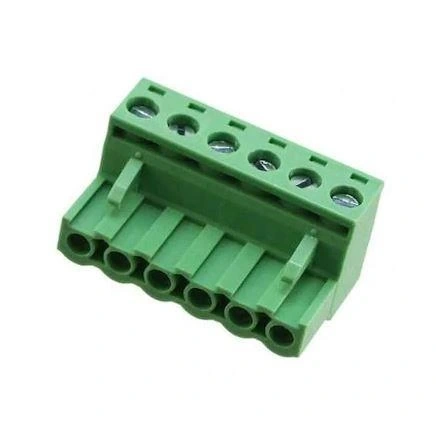

6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens

6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens

6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens, elektronik projelerde kablo bağlantısı için kullanılan yüksek kaliteli bir terminal konektörüdür.

Sadece dişi konnektör parçasını içeren bu ürün, PCB üzerine lehimlenen erkek header ile birleşerek kablo bağlantıları için güvenli ve sökülebilir bir çözüm sunar.

5.08mm pin aralığı, yüksek akım uygulamaları için ideal olup, zorlu elektriksel koşullarda güvenilir performans sağlar.

Bu yeşil renkli klemens, vidalı terminal yapısı sayesinde kablo bağlantılarının kolay ve güvenli bir şekilde yapılmasını sağlar. Vidalar sıkıldığında kablolar güvenli şekilde sabitlenir ve isteğe bağlı olarak kolayca sökülüp takılabilir. Alev geciktirici plastik malzemeden üretilen gövdesi, yüksek sıcaklıklara ve zorlu endüstriyel ortamlara dayanıklılık sunar.

15A akım taşıma kapasitesine sahip geçmeli klemens, 24-12 AWG (0.2-2.5mm²) aralığındaki kablo kesitlerini destekler. Çeşitli bağlantı ihtiyaçlarına cevap verebilen bu klemens, güç kaynakları, motor kontrol devreleri, sensör bağlantıları ve diğer endüstriyel uygulamalar için mükemmel bir seçimdir.

-40°C ile +105°C arasındaki geniş çalışma sıcaklığı aralığı ile zorlu koşullarda bile güvenilir performans sunar.

6 pine sahip bu 5.08mm terminal bloğu, orta ölçekli projelerde çoklu bağlantılar için ideal bir çözümdür. PCB'ye monte edilmiş uyumlu erkek header'a takılarak kullanılır ve modüler tasarımı sayesinde sistemlerin kolayca bakımını ve servisini yapma imkanı sağlar. Endüstriyel standartlara uygun olan bu klemens, profesyonel elektronik projelerden hobi uygulamalarına kadar geniş bir kullanım alanına sahiptir.

Teknik Özellikler

6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Dişi Geçmeli Klemens (Terminal Bloğu).
• Pin Sayısı: 6 Pin,
• Pin Aralığı: 5.08mm
• Bağlantı Türü: Vidalı Terminal
• Renk: Yeşil
• Malzeme: UL94V-0 Sınıfı Alev Geciktirici Plastik
• Maks. Akım: 15A (her pin için)
• Maks. Voltaj: 300V AC/DC
• Kontak Direnci: ≤15mΩ
• İzolasyon Direnci: ≥1000MΩ (500V DC'de)
• Dayanma Voltajı: 2000V AC/dakika
• Kullanılabilir Kablo Kesiti: 24-12 AWG (0.2-2.5mm²)
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Ürün Boyutu (Yaklaşık): 32mm × 10mm × 18mm (L×W×H)
• Vida Başı Tipi: Düz (Slotted)
• Kilitleme Mekanizması: Yok (Standart Geçmeli Tip)
• Kontak Malzemesi: Bakır Alaşım, Kalay Kaplama
• Çıkartma Kuvveti: Yaklaşık 8N (Pin Başına)
• Takma Kuvveti: Yaklaşık 7.5N (Pin Başına)
• Terminale Kablo Girişi: Üstten Açık
• Sıyırma Uzunluğu: 7-8mm
• Terminal Deliği Çapı: Yaklaşık 2.5mm
• RoHS Uyumluluğu: Evet
• Toplam Genişlik: 30.48mm (6 pin × 5.08mm)
• Terminal Dizilimi: Tek Sıra
• Uyumlu Erkek Konnektör: 5.08mm Pin Aralıklı PCB Header
• Terminasyon Yöntemi: Vida Sıkıştırmalı
• Polarizasyon Özelliği: Yok (Herhangi bir yönde takılabilir)
• Vida Malzemesi: Çelik, Paslanmaz
• Tırnak Özellikleri: Düşük Profil

Kullanım Alanları

6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Güç Dağıtım Uygulamaları

• Güç kaynağı çıkış bağlantıları
• Düşük voltaj güç dağıtım kartları
• Batarya bağlantı sistemleri
• Led aydınlatma güç dağıtımı
• Yedek güç sistemleri

Kontrol ve Otomasyon

• PLC giriş/çıkış bağlantıları
• Endüstriyel kontrol panoları
• Motor sürücü devreleri
• Sensör veri toplama sistemleri
• Otomasyon arabirim kartları

Sinyal ve Veri İletimi

• Analog sinyal bağlantıları
• Düşük hızlı veri haberleşme sistemleri
• Ses sinyali dağıtım devreleri
• Endüstriyel haberleşme arayüzleri
• Uzak sensör bağlantıları

Avantajlar ve Özellikler

6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens'in sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 15A ile güç uygulamalarına uygun
• Kolay Bağlantı: Vidalı terminal yapısı ile hızlı ve güvenli kablolama
• Modüler Yapı: Hızlı takıp çıkarma imkanı ile kolay bakım
• Dayanıklı Malzeme: UL94V-0 sınıfı alev geciktirici plastik gövde
• Geniş Kablo Kesit Aralığı: 24-12 AWG arası kablolarla uyumlu
• Yüksek İzolasyon: 2000V dayanım ile güvenli çalışma
• Endüstriyel Standart: 5.08mm standart pin aralığı
• Düşük Kontak Direnci: ≤15mΩ ile minimum güç kaybı
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilme
• Yeterli Pin Sayısı: 6 pin ile orta boyutlu projelere uygun

Kullanım ve Bağlantı Rehberi

6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens'in doğru kullanımı ve bağlantısı için rehber bilgiler.

Kablo Bağlantı Adımları:

• Kablo Hazırlığı: Kablo ucunu 7-8mm uzunluğunda sıyırın
• Çok Damarlı Kablolar: Uçları bükerek sıkılaştırın veya kalaylayın
• Terminal Açma: Vidaları saat yönünün tersine çevirerek gevşetin
• Yerleştirme: Sıyrılmış kablo ucunu terminal deliğine tam olarak yerleştirin
• Sabitleme: Vidayı saat yönünde sıkarak kabloyu sabitleyin (aşırı sıkmaktan kaçının)
• Kontrol: Kabloyu hafifçe çekerek bağlantının sağlamlığını test edin

Klemensin Erkek Header'a Takılması:

• Temizlik Kontrolü: Dişi klemens ve erkek header pinlerinin temiz olduğundan emin olun
• Hizalama: Klemens ve header pin dizilimlerini doğru hizalayın
• Takma: Eşit kuvvet uygulayarak dişi klemensi erkek header'a bastırın
• Oturma Kontrolü: Tam olarak yerleştiğinden emin olun
• Çıkarma: Gerektiğinde, eşit kuvvet uygulayarak düz bir şekilde çekin

Sorun Giderme ve İpuçları

6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Kablo Bağlantısı: Terminal vidasını yeterince sıkın veya uygun kesitli kablo kullanın.
• Klemens Tam Oturmuyor: Erkek header pinlerinde eğilme olup olmadığını kontrol edin.
• Temas Problemleri: Pin yüzeylerinde kirlenme veya oksitlenme olup olmadığını kontrol edin.
• Terminal Vidası Dönmüyor: Vidanın aşınmış olup olmadığını kontrol edin, gerekirse değiştirin.
• İstenmeyen Çıkmalar: Titreşimli ortamlarda kablo kelepçesi ile sabitleyin.

Verimli Kullanım İpuçları

• Projenizde renk kodlu kablolar kullanarak kablolama karışıklığını önleyin
• Terminal etiketleri kullanarak her pinin işlevini işaretleyin
• Vidalı terminalleri periyodik olarak kontrol edin ve gerekirse yeniden sıkın
• Kablo uçlarını kalaylamak veya ferrül kullanmak bağlantı kalitesini artırır
• Yüksek akım uygulamalarında, terminal başına maksimum bir kablo bağlayın
• İzolasyon için terminaller arasında ısıyla daralan makaron kullanın

Paket İçeriği

• 6 Pin 5.08mm Dişi Geçmeli Yeşil Klemens
