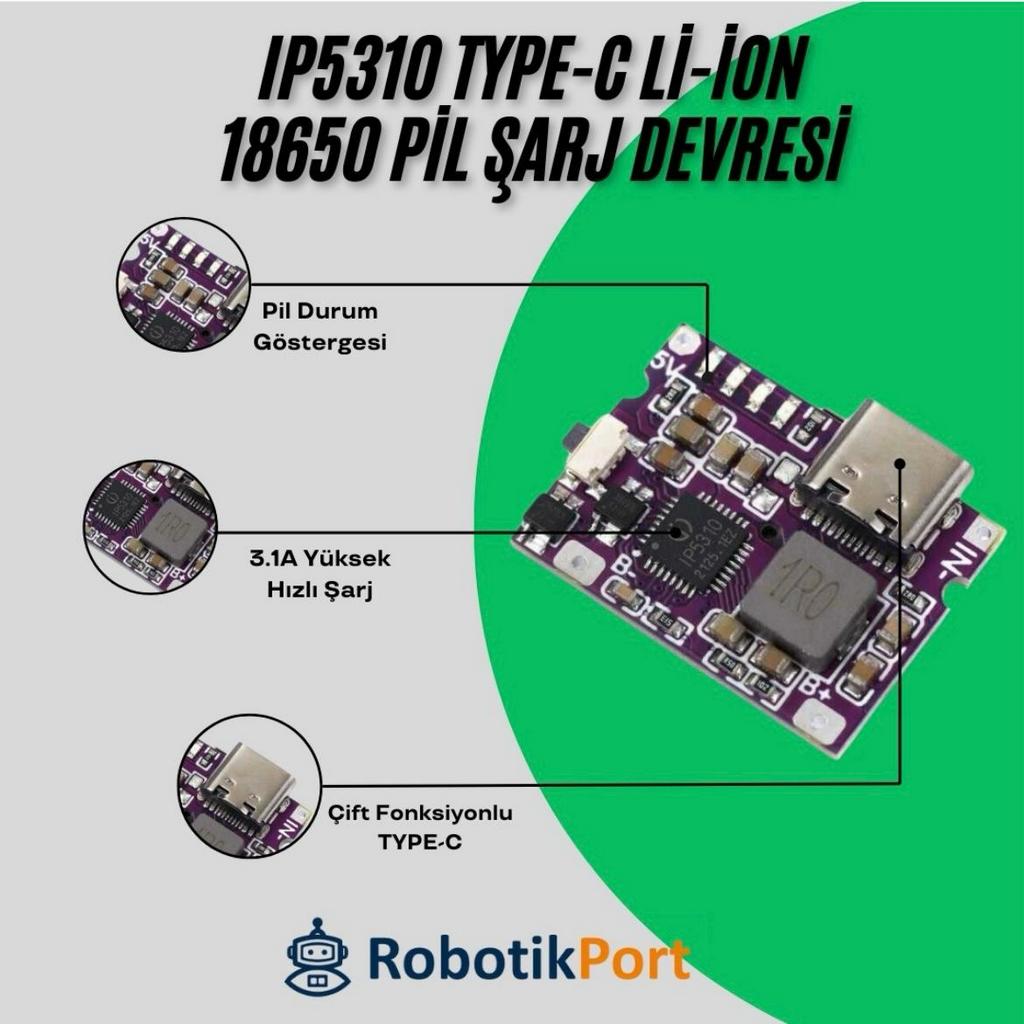

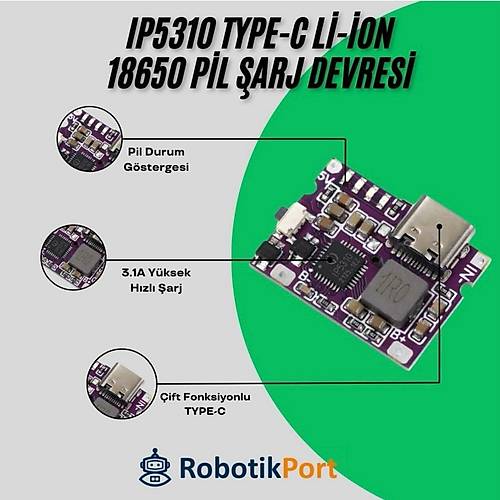

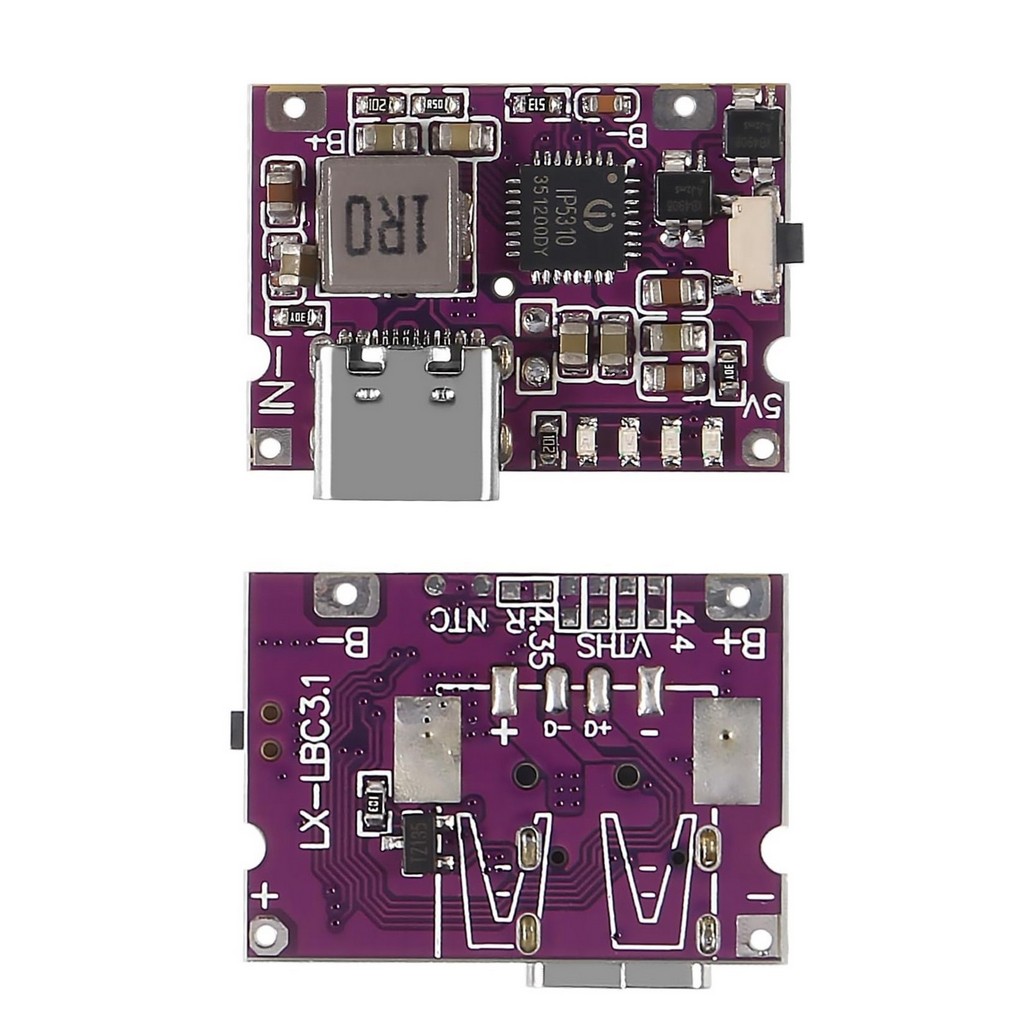

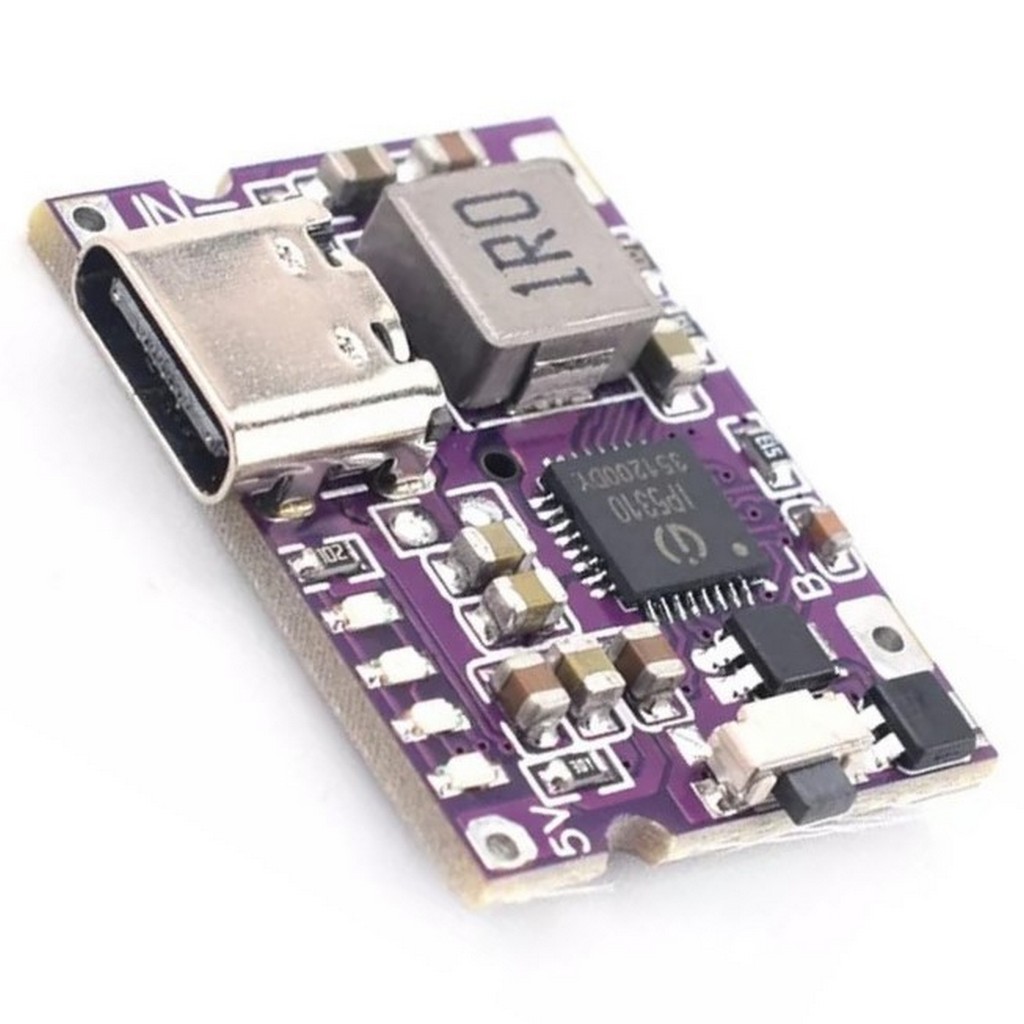

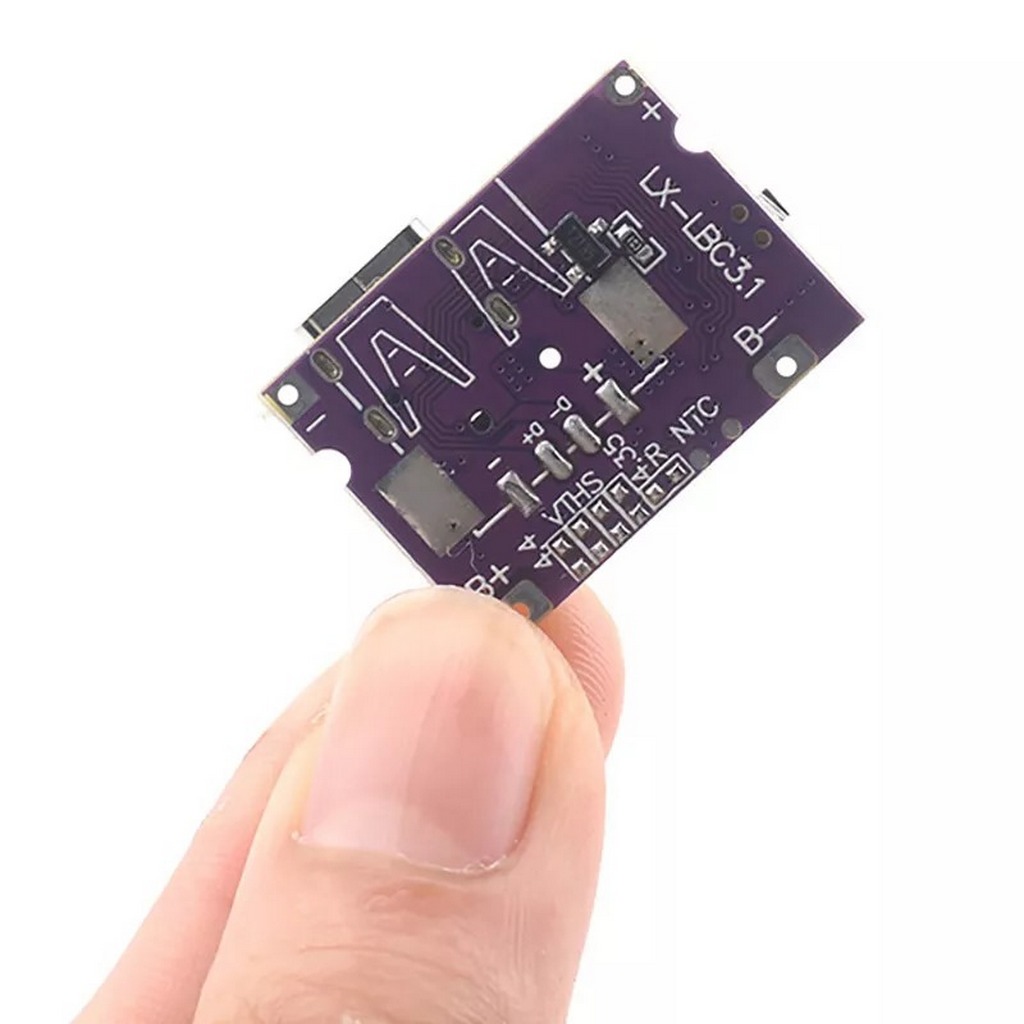

5V 3.1A Type-C 18650 LiPo Li-ion Pil Şarj Devresi
5V 3.1A Type-C 18650 LiPo Li-ion Pil Şarj Devresi, modern Type-C bağlantı arayüzü ile tek hücreli lityum bazlı pilleri hızlı ve güvenli şekilde şarj etmek için tasarlanmış kompakt bir modüldür. 3.1A yüksek akım kapasitesi sayesinde, büyük kapasiteli 18650 ve LiPo pillerinizi minimum sürede şarj edebilirsiniz.
TP4056 entegre devresi etrafında tasarlanmış bu şarj modülü, dahili koruma devreleri ile BMS sistemleri için mükemmel bir tamamlayıcıdır. Sabit akım/sabit voltaj (CC/CV) şarj algoritması kullanan devre, pil ömrünü maksimize ederken güvenliği ön planda tutar.
DIY powerbank projeleri, taşınabilir elektronik cihazlar ve piller, aküler ve BMS sistemleri için ideal olan bu şarj modülü, çift renkli LED göstergesi ile şarj durumunu anlık olarak izlemenize olanak tanır.
Teknik Özellikler
5V 3.1A Type-C 18650 LiPo Li-ion Pil Şarj Devresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: Type-C TP4056
- Giriş Konektörü: USB Type-C
- Giriş Gerilimi: 5V DC
- Maksimum Giriş Akımı: 3.1A
- Şarj Entegresi: TP4056
- Şarj Algoritması: CC/CV (Sabit Akım/Sabit Gerilim)
- Şarj Gerilimi: 4.2V ±1%
- Şarj Akımı: 3.1A (maksimum)
- Desteklenen Pil Tipleri: Tek hücreli Li-ion, Li-Po, 18650, 14500, vb.
- Şarj Kesme Akımı: Yaklaşık 100mA

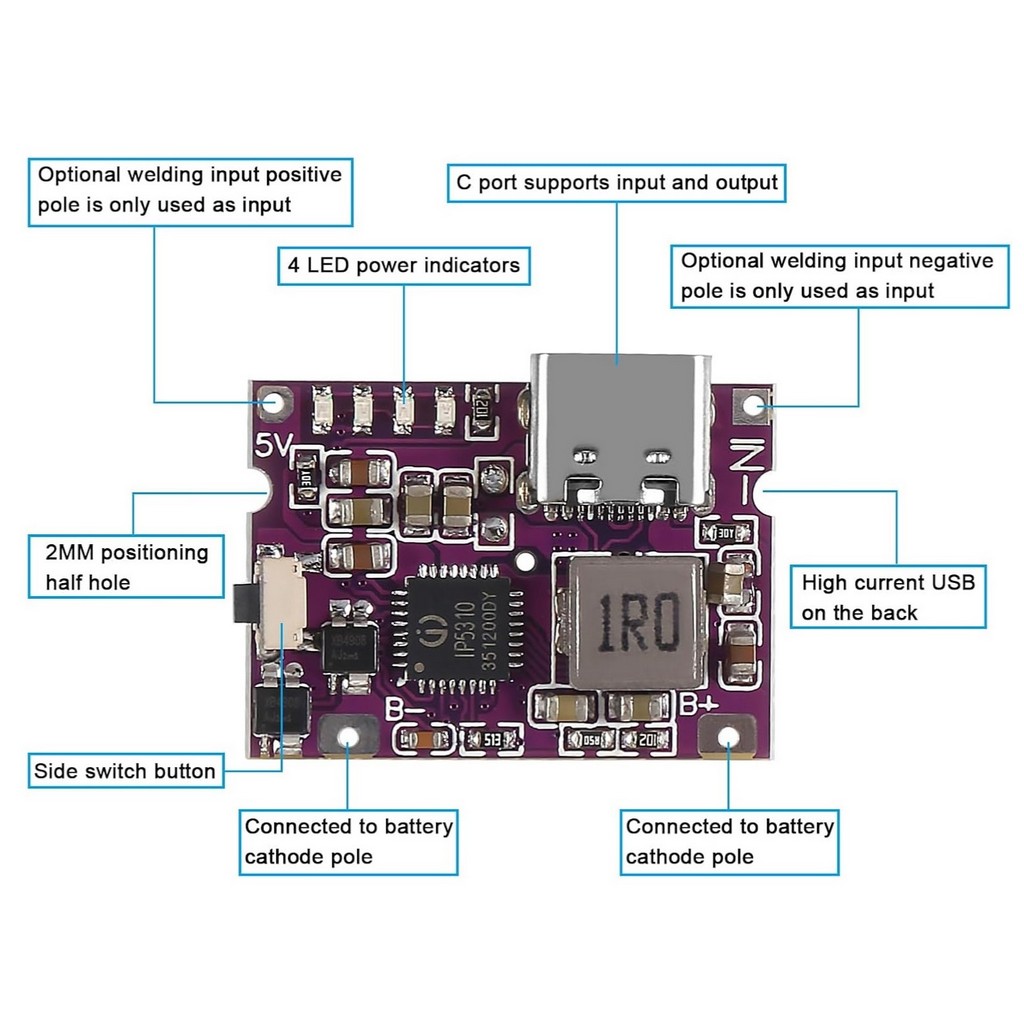

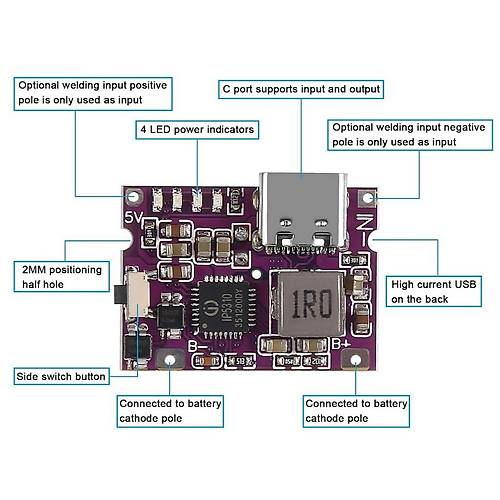

- Çıkış Bağlantısı: B+, B- terminal bağlantıları

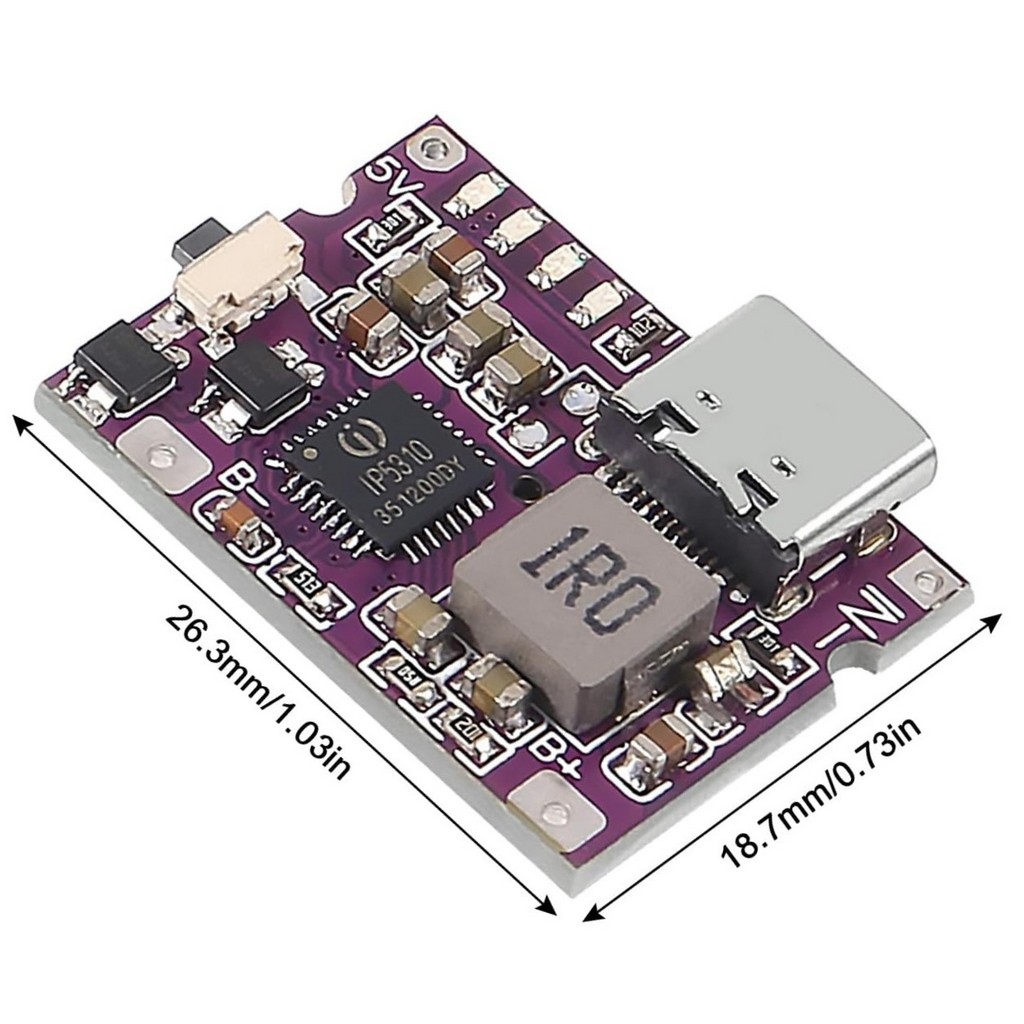

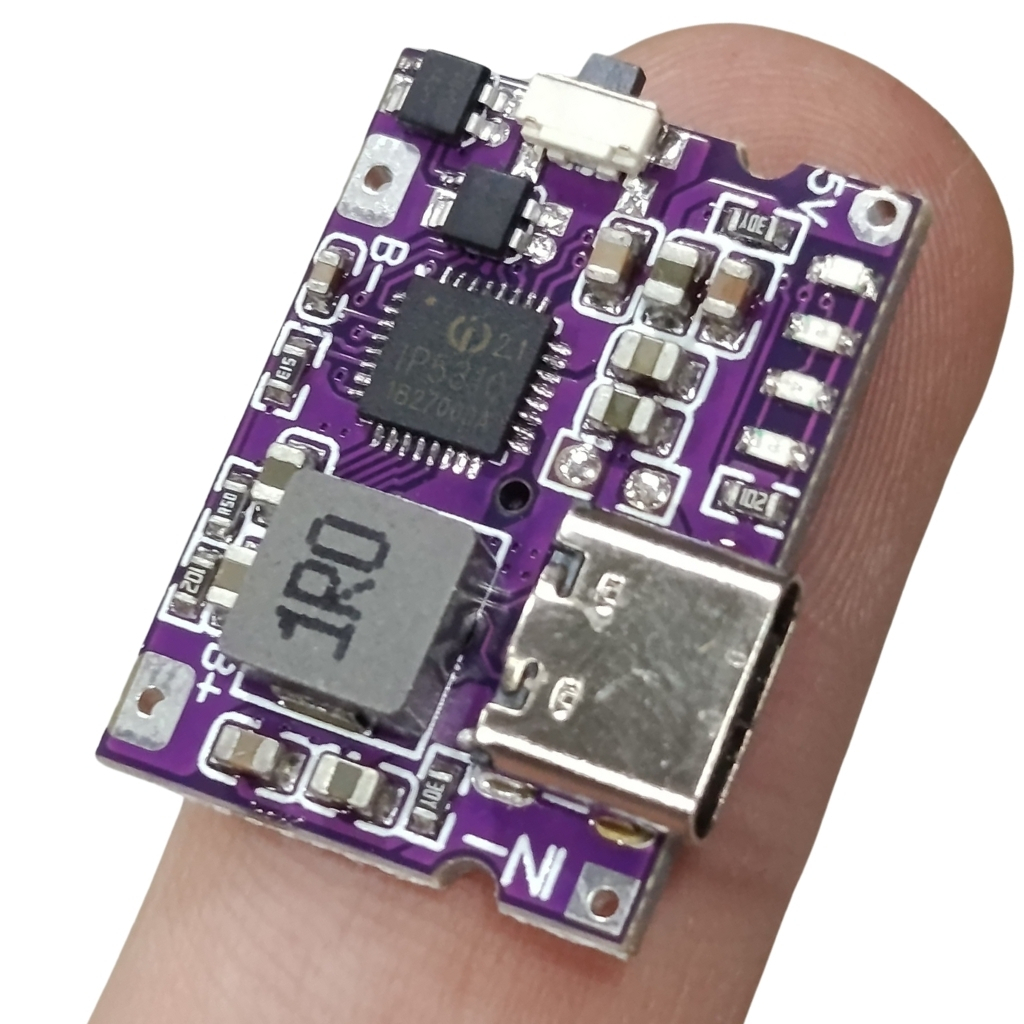

- PCB Boyutları: 25mm x 19mm x 3.5mm
- Dahili Korumalar:
- Aşırı şarj koruması
- Aşırı akım koruması
- Kısa devre koruması
- Ters polarite koruması
- Termal koruma
- Durum Göstergesi: Çift renkli LED (Kırmızı: Şarj, Mavi: Tam şarj)
- Çalışma Sıcaklığı: -10°C ~ +85°C
- Şarj Dönüşüm Verimi: >80%
- Standby Akımı: <20μA
- Düşük Voltaj Aktivasyonu: 2.5V altındaki pilleri otomatik yavaş şarj
- Montaj Delikleri: 2 adet, 2mm çapında
- Gösterge LED'leri: 2 (şarj durumu ve şarj tamamlandı)
- Kısa Devre Koruması: Otomatik kesme
- Aşırı Isınma Koruması: 120°C'de otomatik kapanma
- Uyumluluk: CE, ROHS
- Ağırlık: Yaklaşık 3g
Kullanım Alanları
5V 3.1A Type-C 18650 LiPo Li-ion Pil Şarj Devresi'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
DIY Güç Projeleri
- Taşınabilir powerbank yapımı
- Güneş enerjili şarj sistemleri
- Tek hücreli yedek güç üniteleri
- Pil şarj istasyonları
- El fenerleri ve taşınabilir LED aydınlatmalar
Elektronik Projeler
- Arduino ve Raspberry Pi güç kaynakları
- IoT sensör devreleri
- Robotik projeler
- Drone ve RC cihaz bataryaları
- Taşınabilir test cihazları
Hobi ve Maker Projeleri
- Kablosuz ses sistemleri
- Bluetooth hoparlörler
- Giyilebilir elektronik
- Kamp ve outdoor ekipmanları
- Elektrikli oyuncaklar
Batarya Yönetim Uygulamaları
- Tek hücreli lityum pil şarj sistemleri
- Büyük kapasiteli pil bakım istasyonları
- Atıl pilleri yeniden şarj etme
- Kablosuz cihaz şarj üniteleri
- Depolama için pil kondisyonlama
Avantajlar ve Özellikler
5V 3.1A Type-C 18650 LiPo Li-ion Pil Şarj Devresi'nin sağladığı avantajlar ve çözümler.
- Modern Bağlantı: Yaygın kullanılan Type-C konektör ile her yerde şarj imkanı
- Yüksek Akım Kapasitesi: 3.1A şarj akımı ile hızlı şarj
- Güvenli Şarj: CC/CV algoritması ile pil ömrünü uzatan hassas şarj
- Kompakt Tasarım: Minimum alan kaplayan PCB ile kolay entegrasyon
- Çoklu Koruma: Aşırı şarj, aşırı akım, kısa devre ve termal koruma
- Görsel Gösterge: Çift renkli LED ile şarj durumu takibi
- Düşük Voltaj Aktivasyonu: Derin deşarj olmuş pilleri kurtarma özelliği
- Kolay Montaj: Montaj delikleri ve terminaller ile pratik kurulum
- Yüksek Verimlilik: %80'in üzerinde enerji dönüşüm verimi
- Düşük Bekleme Akımı: 20μA altında standby tüketimi
Kurulum ve Kullanım
5V 3.1A Type-C 18650 LiPo Li-ion Pil Şarj Devresi'nin doğru kurulumu ve verimli kullanımı hakkında bilgiler.
İpucu: Lehim yaparken pil bağlı değilken çalışın, ters bağlantı devre hasarına yol açabilir.
Temel Bağlantı Adımları:
- Modülün B+ ve B- terminallerini belirleyin
- Pilin pozitif (+) ucunu B+ terminaline bağlayın
- Pilin negatif (-) ucunu B- terminaline bağlayın
- Bağlantıların sağlam ve kısa devre yapmadığından emin olun
- USB Type-C güç kaynağını bağlayın (min. 5V/2A önerilir)
- LED göstergesini izleyin:
- Kırmızı LED: Şarj devam ediyor
- Mavi LED: Şarj tamamlandı
- LED yanmıyor: Bağlantı sorunu veya pil takılı değil
PCB Montaj Önerileri:
- 2mm çapındaki montaj delikleri ile PCB'ye veya kutuya sabitleyin
- Terminal bağlantılarına mekanik stres gelmeyecek şekilde yerleştirin
- Yeterli havalandırma sağlanacak şekilde monte edin
- Nemden ve iletken parçalardan uzak tutun
- Kısa devreyi önlemek için tüm bağlantıları izole edin
Güvenli Kullanım İçin Öneriler:
- Modülü yanıcı malzemelerden uzak tutun
- Şarj sırasında pilleri gözetimsiz bırakmayın
- Hasar görmüş, şişmiş veya sızıntı yapan pilleri şarj etmeyin
- Kaliteli bir USB Type-C kablosu kullanın
- Şarj modülünün 40°C'nin üzerinde ısınması durumunda işlemi durdurun
- Şarj tamamlandıktan sonra güç kaynağını çıkarın
- Uzun süreli depolamadan önce pilleri %40-60 şarj seviyesine getirin
Sorun Giderme ve İpuçları
5V 3.1A Type-C 18650 LiPo Li-ion Pil Şarj Devresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- LED Yanmıyor: Güç kaynağını ve kablo bağlantısını kontrol edin. Farklı bir adaptör veya kablo deneyin.
- Şarj Başlamıyor: Pil voltajını ölçün, çok düşükse (1V altı) önceden şarj gerekebilir veya pil hasarlı olabilir.
- Yavaş Şarj: Güç kaynağının akım kapasitesini kontrol edin, minimum 2A önerilir. USB kablosunun kalitesini kontrol edin.
- Aşırı Isınma: Havalandırmayı iyileştirin veya küçük bir soğutucu ekleyin. Normal çalışmada hafif ısınma beklenir.
- Şarj Tamamlanmıyor: Pil kapasitesini ve durumunu kontrol edin, hasarlı hücreler tam şarj olamayabilir.
Verimli Kullanım İpuçları
- Daha hızlı şarj için Power Delivery (PD) destekli 5V/3A adaptörler kullanın
- Kaliteli ve düşük dirençli Type-C kabloları tercih edin
- Şarj modülü ve pil arasındaki bağlantı için kalın kablo kullanın
- Lehim bağlantılarını sağlam yapın, soğuk lehimden kaçının
- Powerbank projeleri için ek deşarj koruması (BMS) ekleyin
- Pillerin kullanım ömrünü uzatmak için %20-%80 şarj aralığında kullanmayı hedefleyin
- Yüksek akımlı uygulamalarda şarj modülüne ek soğutma sağlayın
Pil Bakımı ve Uyarılar
- Pilleri -10°C altında veya 45°C üzerinde şarj etmeyin
- Tam deşarj olmuş pilleri uzun süre bekletmeyin, şarj sisteminin kurtarma modunu zorlaştırır
- Aynı projede benzer yaş ve durumda olan pilleri kullanın
- Pillerin pozitif ve negatif terminallerinin kısa devre yapmasını önleyin
- Metal nesnelere yakın şarj etmeyin, kısa devre riski yaratabilir
- Şişme, ısınma veya sızıntı durumunda şarj işlemini hemen durdurun
- Lityum pilleri ısı kaynaklarından uzak tutun ve delmeyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli pil, akü çözümleri ve batarya yönetim sistemleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve pil çözümleri konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş, güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: BMS, pil yuvası ve diğer gerekli aksesuar çeşitleri
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Bu modül kaç mAh kapasiteli pilleri şarj edebilir?
Teorik olarak herhangi bir kapasite sınırı yoktur. 500mAh'den 10000mAh'ye kadar tüm pilleri şarj edebilir, ancak kapasite arttıkça şarj süresi uzar.
Modülün 3.1A belirtmesi ne anlama geliyor?
3.1A, modülün desteklediği maksimum giriş akımıdır. Gerçek şarj akımı, güç kaynağınızın kapasitesi ve bağlantı kalitesine bağlı olarak değişebilir.
TP4056 entegresi nedir?
Lityum pil şarj kontrol entegresidir. CC/CV şarj algoritması uygular, şarj akımını ve voltajını hassas şekilde kontrol eder, tam şarjda otomatik keser.
Bu modül pili hızlı şarj edebilir mi?
Evet, yeterli güç kaynağı ile 3.1A'e kadar şarj akımı sağlayabilir. 2000mAh pil için teorik şarj süresi yaklaşık 40 dakikadır.
Modülü 2A adaptör ile kullanabilir miyim?
Evet, modül adaptörün kapasitesine göre çalışır. 2A adaptörle maksimum 2A şarj akımı elde edilir, 3.1A'e ulaşılamaz ama güvenle çalışır.
Şarj sırasında LED yanıp sönüyorsa ne anlama gelir?
Yanıp sönen LED genellikle güç kaynağı yetersizliği, pil sorunu veya bağlantı problemi gösterir. Güç kaynağını ve bağlantıları kontrol edin.
Şarj modülünü sabit güç kaynağında kullanabilir miyim?
Evet, 5V DC çıkış veren herhangi bir güç kaynağı kullanılabilir. Minimum 1A kapasiteli olması ve stabil voltaj sağlaması önemlidir.
Modül tam şarj olduktan sonra pili bağlı bırakabilir miyim?
Teorik olarak güvenlidir çünkü modül tam şarjda otomatik kesilir, ancak uzun süreli bağlı bırakmak önerilmez. Şarj tamamlandığında çıkarmanız daha güvenlidir.
