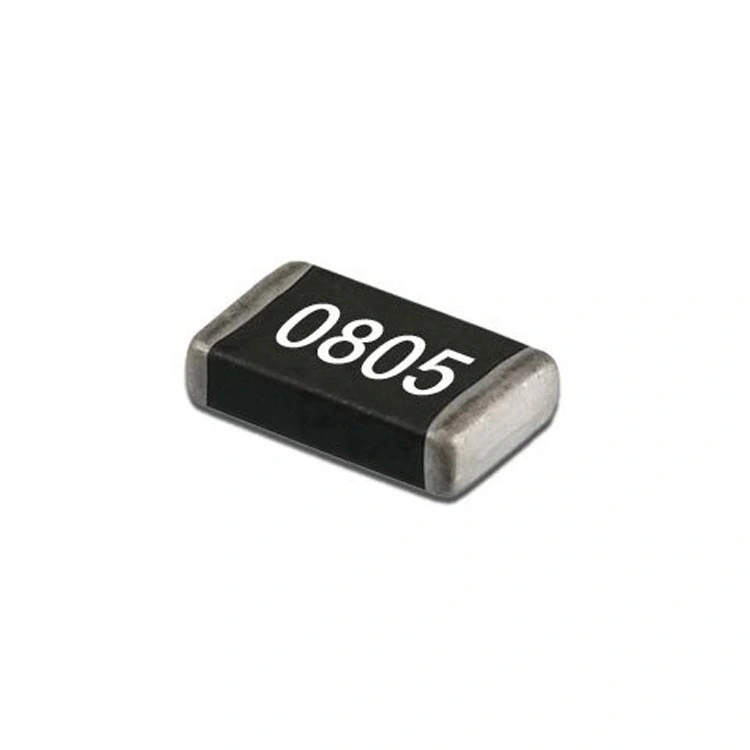

560R 805 1/8 SMD Direnç 5000 Adet (1 Makara)
560R 805 1/8 SMD Direnç, elektronik devrelerinizde orta seviye direnç değeri gerektiren uygulamalarda kullanabileceğiniz yüzey montaj dirençtir. 805 kılıf boyutu ile kolayca montajlanabilir ve güvenilir çalışma sunar.
SMD direnç teknolojisi ile üretilen bu komponentler, 560 ohm direnç değeri sunar ve LED sürücü devreleri, akım sınırlama ve gerilim bölücü uygulamaları için idealdir.
5000 adet içeren makara ambalajı ile seri üretim ve otomatik dizgi makinelerinde kullanıma uygundur. Direnç ihtiyaçlarınız için ekonomik ve pratik bir çözüm sunar.
Teknik Özellikler
560R 805 1/8 SMD Direnç 5000 Adet (1 Makara)'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Direnç Değeri: 560 Ω (560 Ohm)
- Kılıf Tipi: 805 (2012 Metrik)
- Güç Değeri: 1/8 Watt (0.125W)
- Tolerans: ±%5
- Sıcaklık Katsayısı: ±100 ppm/°C
- Çalışma Sıcaklığı: -55°C ile +125°C arası
- Boyutlar: 2.0mm × 1.25mm × 0.5mm
- Malzeme: Kalın film teknolojisi
- Bağlantı Tipi: Yüzey montaj (SMD/SMT)
- Ambalaj: Makara (Tape & Reel)
- Miktar: 5000 adet
- RoHS Uyumluluğu: Evet
Kullanım Alanları
560R 805 1/8 SMD Direnç 5000 Adet (1 Makara)'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Elektronik Devreler
- LED sürücü devreleri
- Akım sınırlama uygulamaları
- Gerilim bölücü devreler
- Sinyal zayıflatma devreleri
- Analog giriş filtreleri
Haberleşme Uygulamaları
- Hat sonlandırma dirençleri
- Empedans eşleme devreleri
- Sinyal hattı sonlandırma
- Veri yolu arabirimleri
- RF devre uygulamaları
Endüstriyel Elektronik
- Sensör arayüz devreleri
- Ölçüm sistemleri
- Koruma devreleri
- PLC giriş/çıkış arabirimleri
- Güç elektroniği devreleri
Avantajlar ve Özellikler
560R 805 1/8 SMD Direnç 5000 Adet (1 Makara)'nın sağladığı avantajlar ve çözümler.
- Uygun Direnç Değeri: 560 ohm ile çeşitli uygulamalar için ideal
- 805 Kılıf Avantajı: 603 kılıfa göre daha yüksek güç kapasitesi
- Daha Kolay Montaj: Büyük kılıf boyutu ile manuel montaj kolaylığı
- Makara Ambalaj: Otomatik dizgi makineleri için uygun format
- Yüksek Adet: 5000 adet ile seri üretim avantajı
- Hassas Tolerans: ±%5 ile güvenilir devre performansı
- Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma kabiliyeti
- E24 Serisi: Standart E24 direnç serisinin bir parçası
Montaj ve Kullanım
560R 805 1/8 SMD Direnç 5000 Adet (1 Makara)'nın montaj ve kullanım süreci hakkında bilgiler.
İpucu: LED devrelerinde, farklı renkteki LEDler için doğru akımı hesaplamak üzere V=IR formülünü kullanın.
Montaj için gerekli ekipmanlar ve adımlar:
- Reflow fırını veya sıcak hava istasyonu
- SMD lehim pastası
- Pick and place ekipmanı veya cımbız
- PCB tutucusu
- Multimetre
805 kılıf dirençler için montaj ipuçları:
- PCB pad boyutları: 1.0mm × 1.3mm olmalı
- Lehim pastası şablonu: 0.15-0.20mm kalınlığında
- Maksimum reflow sıcaklığı: 260°C
- Pik lehimleme süresi: 10-30 saniye
- Düzgün lehim akışı için yeterli ısı ve flux kullanın
Sorun Giderme ve İpuçları
560R 805 1/8 SMD Direnç 5000 Adet (1 Makara) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Güç sınırlarına dikkat edin, gerekirse daha büyük kılıf kullanın
- Lehim Sorunları: Uygun sıcaklık profili ve yeterli flux kullanın
- Tombstone Etkisi: Lehim pastasını eşit uygulayın, reflow profilini optimize edin
- PCB Yerleşimi: Yüksek sıcaklık kaynaklarından uzakta konumlandırın
- Tolerans Farklılıkları: Hassas uygulamalarda ön ölçüm yapın
Verimli Kullanım İpuçları
- LED akım hesabı: I = (Vkaynak - VLED) / R formülünü kullanın
- 560 ohm ile 5V'ta mavi LED için yaklaşık 3.2mA akım elde edilir
- Maksimum akım: I = √(P/R) = √(0.125/560) ≈ 14.9mA
- Gerilim bölücü hesabı: Vout = Vin × (R2 / (R1 + R2))
- Paralel dirençlerde eşdeğer direnç: Req = 1 / (1/R1 + 1/R2 + ...)
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
560 ohm direnci hangi uygulamalarda kullanılır?
LED sürücü devreleri, akım sınırlama, gerilim bölücüler, sinyal zayıflatma ve hat sonlandırma uygulamalarında kullanılır.
805 kılıf ile 603 kılıf arasındaki fark nedir?
805 kılıf daha büyüktür (2.0×1.25mm), 603'e (1.6×0.8mm) göre daha yüksek güç değeri sunar ve manuel lehimlemesi daha kolaydır.
560 ohm 805 kılıf SMD direncin güç değeri nedir?
1/8W (0.125W) güç değerine sahiptir. Bu güç seviyesi, pek çok genel uygulama için yeterlidir.
560 ohm SMD direnç üzerinden geçebilecek maksimum akım nedir?
0.125W güç değerine göre maksimum I = √(P/R) = √(0.125/560) ≈ 14.9mA sürekli akım taşıyabilir.
560 ohm SMD direncin üzerindeki işaret nasıldır?
Genellikle '561' şeklinde işaretlenir. Bu, 56 × 10¹ = 560 ohm anlamına gelir.
560 ohm direnç LED sürücü devresi için uygun mudur?
Evet, özellikle 5V beslemede mavi/beyaz LEDler için uygundur. (5V-3.2V)/560Ω ≈ 3.2mA akım sağlar.
805 kılıf SMD dirençlerin PCB yerleşimi nasıl olmalıdır?
Pad boyutları 1.0×1.3mm olmalı, termal dağılım için bakır alanlar bırakılmalı ve yüksek ısı kaynaklarından uzak tutulmalıdır.
560 ohm dirençler E24 serisine dahil midir?
Evet, 560 ohm E24 serisinin bir parçasıdır. E24 serisi, ±%5 toleranslı dirençlerin standart değerlerini içerir.
