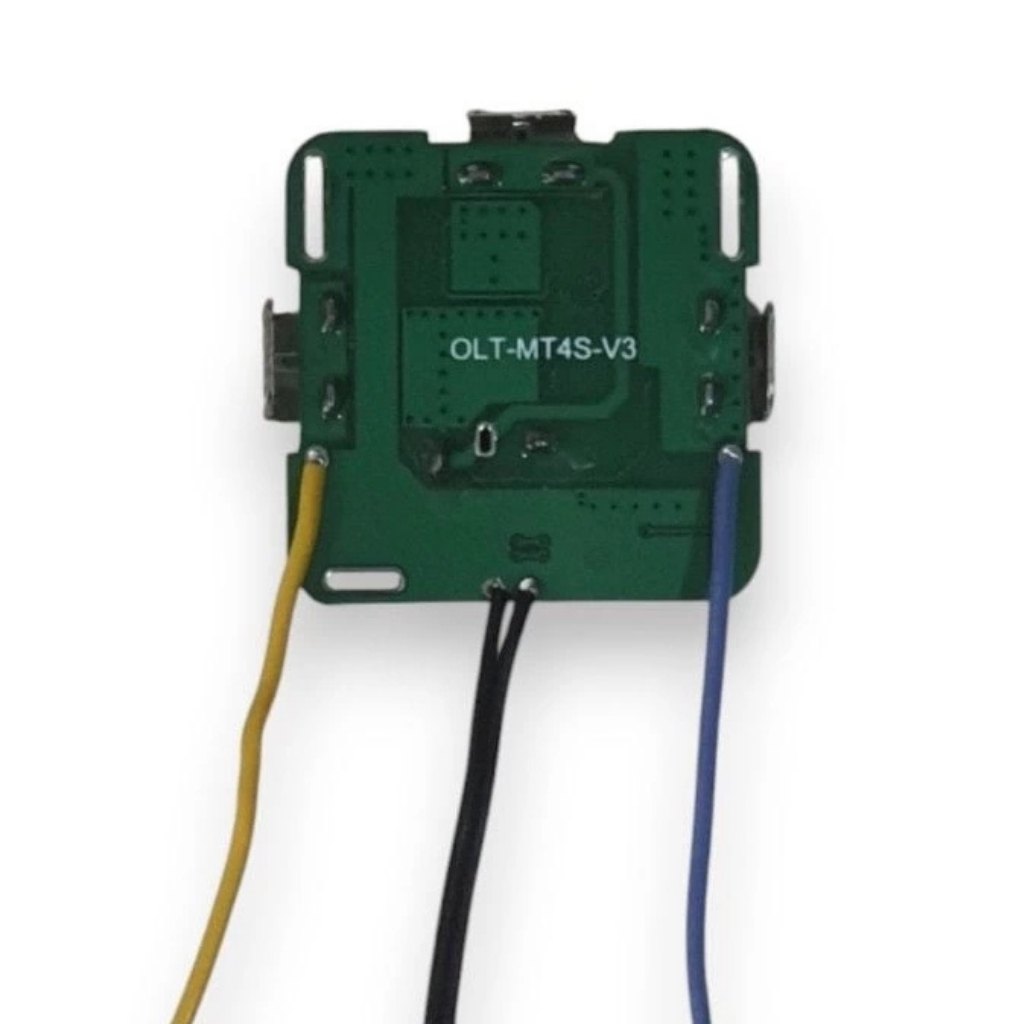

4S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi NTC'li
4S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi, 4 adet seri bağlı lityum iyon pillerin şarj ve deşarj işlemlerini güvenli bir şekilde yönetmek için tasarlanmış kompakt bir batarya yönetim sistemidir.
20 Amper sürekli deşarj akımı ve NTC sıcaklık sensörü özelliği ile lityum pil paketlerinizi aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi tehlikeli durumlardan korur.
Maksimum 16.8V şarj voltajı ile 4S lityum iyon pil konfigürasyonları için özel olarak tasarlanmış bu BMS, pil hücrelerinin dengeli şarj olmasını sağlayarak batarya ömrünü uzatır. PCB üzerine monte edilmiş NTC termistör sayesinde sıcaklık değişimlerini algılayarak aşırı ısınma durumlarında koruma sağlar.
DIY güç bankası, taşınabilir hoparlörler, elektrikli bisikletler ve diğer piller, aküler ve BMS gerektiren projelerde güvenle kullanılabilen bu koruma devresi, kompakt boyutları ve kolay entegrasyon özelliği ile öne çıkar. Yüksek hassasiyetli hücre dengeleme fonksiyonu sayesinde pil ömrünü maksimize ederken projenize güvenilir güç sağlar.
Teknik Özellikler
4S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi NTC'li'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: 4S BMS
- Pil Konfigürasyonu: 4S (4 Seri Li-ion pil)
- Çalışma Gerilimi: 12.8V - 16.8V
- Maksimum Şarj Voltajı: 16.8V (4.2V x 4)
- Minimum Deşarj Voltajı: 12.0V (3.0V x 4)
- Nominal Voltaj: 14.8V (3.7V x 4)
- Sürekli Deşarj Akımı: 20A
- Anlık Maksimum Deşarj Akımı: 40A (kısa süreli)
- Şarj Akımı: Maksimum 20A
- Dengeleme Akımı: 25-35mA
- Dengeleme Başlangıç Voltajı: 4.2V ±0.05V
- Aşırı Şarj Koruması: 4.25V ±0.05V
- Aşırı Şarj Koruması Gecikmesi: 1.2 saniye
- Aşırı Deşarj Koruması: 3.0V ±0.05V
- Aşırı Deşarj Koruması Gecikmesi: 1.2 saniye
- Aşırı Akım Koruması: 30-40A
- Kısa Devre Koruması: Var
- Sıcaklık Koruması (NTC): 70°C ±5°C
- Statik Akım: <50uA
- İç Direnç: <20mΩ
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- PCB Boyutları: Yaklaşık 65mm x 22mm x 3.5mm
- Ağırlık: Yaklaşık 10g
- NTC Termistör: 10kΩ ±1% (25°C'de)
- Bağlantı Noktaları: B-, B1, B2, B3, B4, B+, P-, P+, T (NTC)
Kullanım Alanları
4S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi NTC'li'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
DIY Güç Çözümleri
- Taşınabilir güç bankaları
- UPS sistemleri
- Yedek güç kaynakları
- Solar enerji depolama
- Batarya grupları
Taşınabilir Elektronik Cihazlar
- Bluetooth hoparlörler
- LED aydınlatma sistemleri
- Taşınabilir ses sistemleri
- Kamp ekipmanları
- Mobil cihaz şarj istasyonları
Elektrikli Araçlar ve Modeller
- Elektrikli bisikletler
- RC araba ve tekneler
- Elektrikli scooterlar
- Drone bataryaları
- Robotik projeler
Avantajlar ve Özellikler
4S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi NTC'li'nin sağladığı avantajlar ve çözümler.
- Çoklu Koruma Fonksiyonları: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması
- Otomatik Hücre Dengeleme: Pil hücrelerinin dengeli şarj olmasını sağlar
- Sıcaklık Koruması: NTC termistör ile ısı kontrolü ve güvenlik
- Yüksek Akım Kapasitesi: 20A sürekli deşarj akımı desteği
- Kompakt Boyut: Minimum alan gereksinimiyle projelere kolay entegrasyon
- Düşük Statik Akım: 50uA'den az enerji tüketimi ile pil ömrünü uzatma
- Güvenilir Performans: Hassas voltaj kontrolü ve kararlı çalışma
- Yüksek Kaliteli PCB: Dayanıklı malzeme ve işçilik
- Pil Ömrünü Uzatma: Optimum şarj ve deşarj koşulları sağlama
- Çeşitli Uygulamalara Uygunluk: DIY projelerden profesyonel uygulamalara geniş kullanım alanı
Bağlantı ve Kurulum
4S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi NTC'li'nin bağlantı ve kurulumu hakkında bilgiler.
İpucu: Bağlantı öncesi tüm pillerin voltajlarını ölçüp dengelenmesini sağlayın.

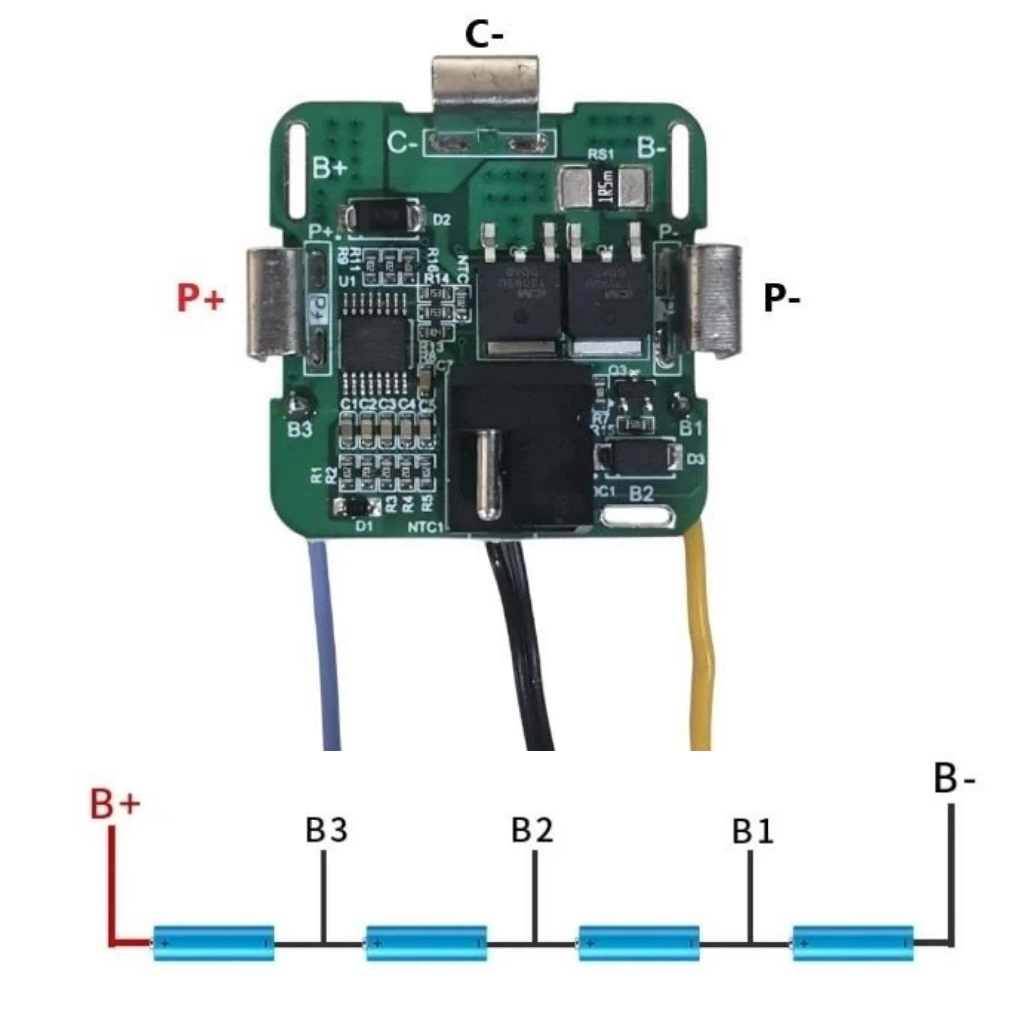

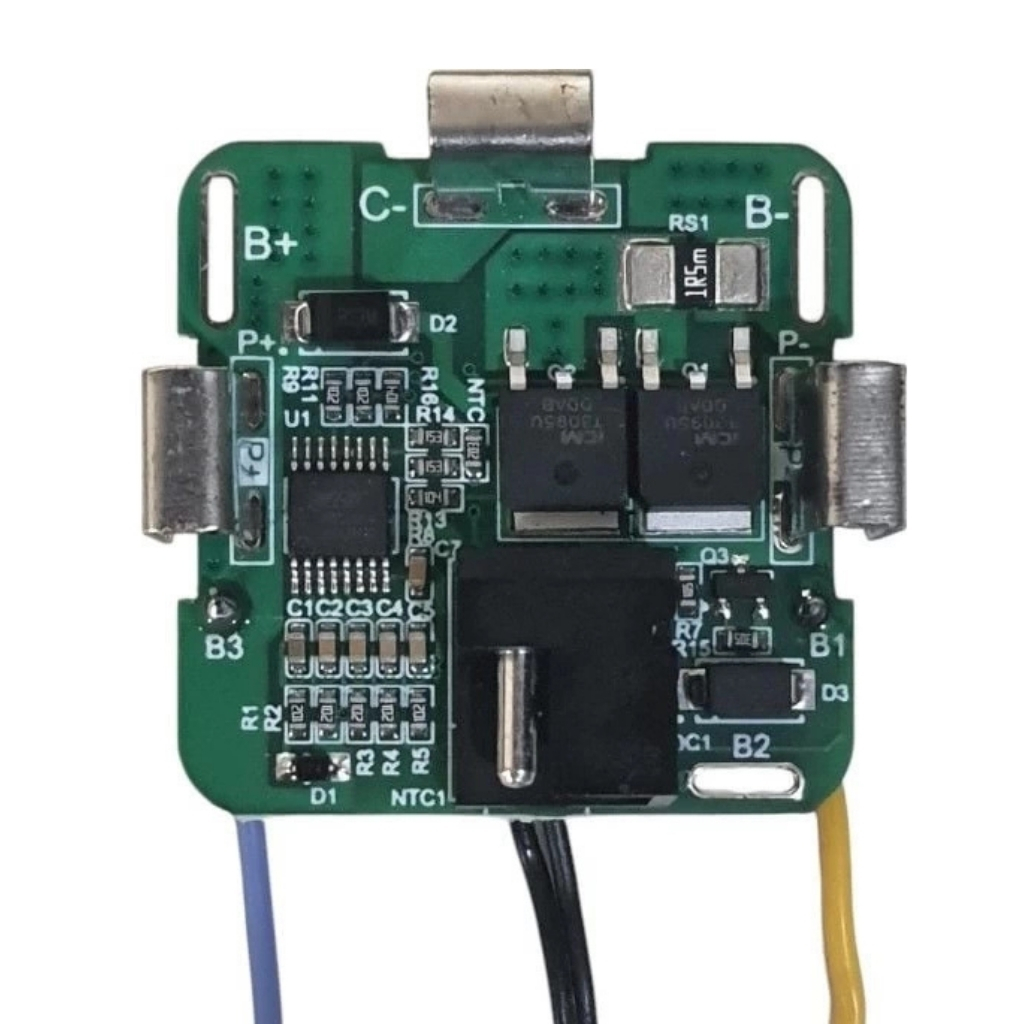

Bağlantı Şeması:
- Pil Bağlantıları:
- B- → Batarya negatif terminali (4S batarya grubunun en negatif ucu)
- B1 → 1. ve 2. pil arasındaki bağlantı noktası
- B2 → 2. ve 3. pil arasındaki bağlantı noktası
- B3 → 3. ve 4. pil arasındaki bağlantı noktası
- B4/B+ → Batarya pozitif terminali (4S batarya grubunun en pozitif ucu)
- Yük/Şarj Bağlantıları:
- P- → Yük ve şarj cihazının negatif bağlantısı
- B+/P+ → Yük ve şarj cihazının pozitif bağlantısı
- NTC Termistör Bağlantısı:
- T → NTC termistörün bir ucu
- B- → NTC termistörün diğer ucu (ortak toprak)
Kurulum Adımları:
- Tüm pillerin tam şarjlı ve dengeli olduğundan emin olun
- 4 adet 18650 pili seri bağlayın (toplam voltaj yaklaşık 16.8V)
- BMS'in bağlantı noktalarını doğru sırayla pillere bağlayın
- NTC termistörü batarya paketinin orta kısmına, pillere temas edecek şekilde yerleştirin
- Bağlantıları sağlamlaştırmak için lehimleme yapın veya uygun konnektörler kullanın
- Tüm bağlantı noktalarının doğru şekilde bağlandığını multimetre ile kontrol edin
- Sistemi izole etmek için batarya paketini ve BMS'i yalıtkan malzeme ile sarın
Sorun Giderme ve İpuçları
4S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi NTC'li kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- BMS Çıkış Vermiyor: Pil voltajlarını kontrol edin, aşırı deşarj durumunda şarj edin
- Şarj Olmuyor: Şarj cihazı voltajını kontrol edin, bağlantıları doğrulayın
- Ani Güç Kesintileri: Aşırı akım çekimi olup olmadığını kontrol edin
- Batarya Isınması: NTC bağlantısını kontrol edin, pil kalitesini değerlendirin
- Dengesiz Şarj: Pil hücrelerinin durumunu kontrol edin, eski pilleri değiştirin
Uygulama İpuçları
- Yüksek kaliteli ve benzer kapasiteye sahip piller kullanın
- Pil paketinizi düzenli olarak tam şarj-deşarj döngüsüne tabi tutun
- BMS etrafında yeterli hava sirkülasyonu sağlayın
- Yüksek akım gerektiren uygulamalarda kalın kablo (14-16 AWG) kullanın
- BMS'i nem ve aşırı sıcaklıktan koruyun
- Uzun süreli depolama için pilleri %40-60 şarj seviyesinde tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve piller, aküler ve BMS konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
BMS nedir ve ne işe yarar?
Batarya Yönetim Sistemi (BMS), lityum pilleri aşırı şarj, aşırı deşarj, aşırı akım ve kısa devrelerden koruyarak güvenli kullanım ve uzun ömür sağlar.
4S BMS hangi pil konfigürasyonlarıyla kullanılır?
4 adet lityum pil hücresinin seri bağlandığı (4S) konfigürasyonlarla kullanılır. Toplam voltaj 16.8V (şarjlı) ve 14.8V (nominal) değerindedir.
BMS'in NTC termistörü ne işe yarar?
Pil paketinin sıcaklığını izleyerek aşırı ısınma durumlarında koruma sağlar. Sıcaklık 70°C'yi aştığında devreyi keserek güvenlik sağlar.
Hücre dengeleme nedir ve neden önemlidir?
Seri bağlı pillerin şarj seviyelerini eşitleme işlemidir. Tüm hücrelerin eşit şarj olmasını sağlayarak pil ömrünü uzatır ve kapasiteyi maksimize eder.
BMS'in P- ve B- uçları arasındaki fark nedir?
B- bataryanın negatif ucuna, P- ise yük ve şarj cihazının negatif ucuna bağlanır. BMS bu iki uç arasında koruma sağlar.
Bu BMS ortak negatif mi yoksa ortak pozitif mi?
Bu BMS ortak negatif tiptedir. Negatif taraftan koruma sağlar ve kontrol devresi buradadır. P+ ve B+ genellikle birbirine bağlıdır.
20A BMS ile kaç watt güç çekebilirim?
14.8V nominal voltajda, 20A x 14.8V = 296W sürekli güç çekebilirsiniz. Anlık olarak 40A ile 592W'a kadar kısa süreli güç alınabilir.
BMS'in şarj ve deşarj yolu aynı mı?
Evet, bu BMS hem şarj hem deşarj için aynı P+/P- terminallerini kullanır. Şarj ve deşarj korumaları tek bir PCB üzerinde entegre edilmiştir.
