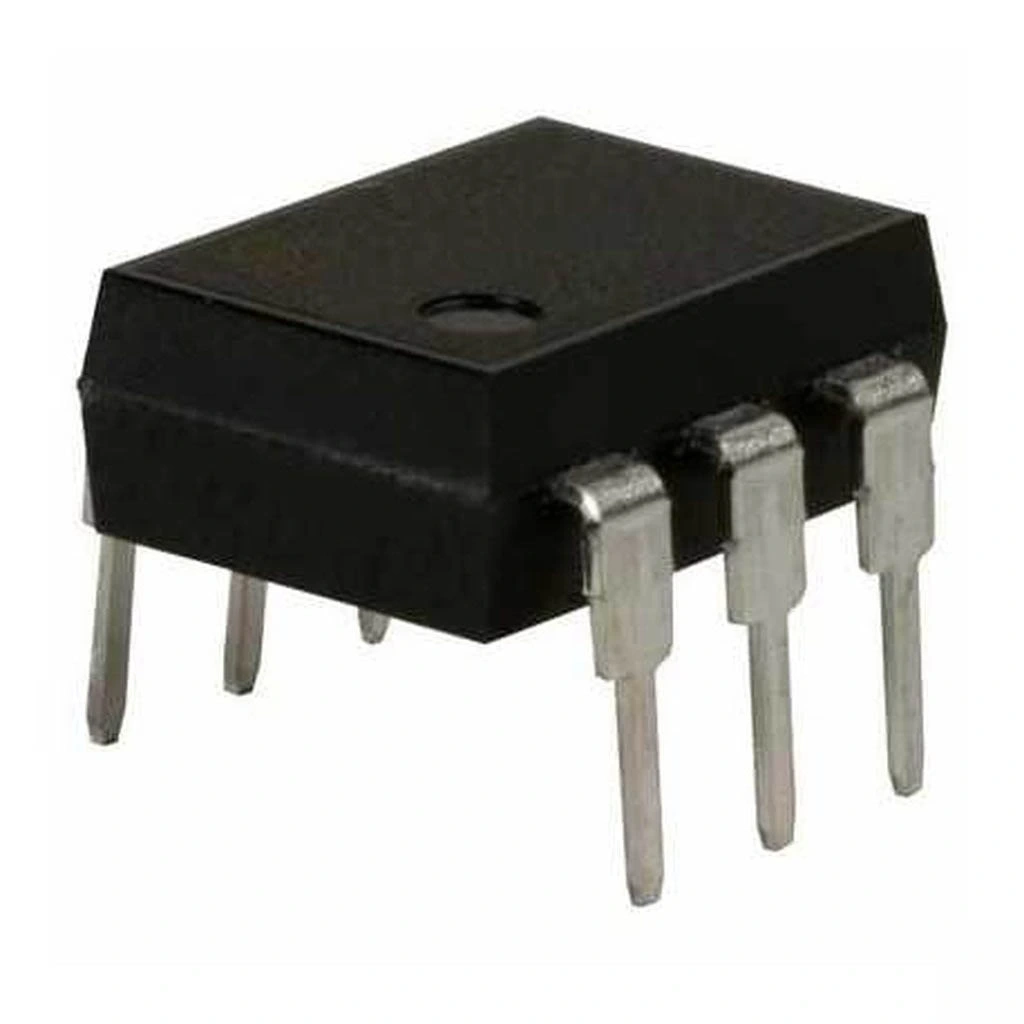

4N37 Transistör Çıkışlı Optokuplör Entegresi Dip-6
4N37 Transistör Çıkışlı Optokuplör Entegresi Dip-6, giriş ve çıkış devreleri arasında güvenli elektriksel izolasyon sağlayan yüksek performanslı bir optokuplördür. İçerisinde bir infrared LED ve bir fototransistör barındıran bu entegre, farklı potansiyellerdeki devreleri optik yolla birbirine bağlayarak güvenli sinyal aktarımı sağlar.
DIP-6 paket formatındaki bu entegreler kategorisindeki ürün, endüstriyel kontrol sistemleri, güç kaynakları ve dijital haberleşme uygulamaları için ideal bir izolasyon çözümüdür. 4N37, transistör baz pinine erişim sağlayan 6 pinli yapısı sayesinde gelişmiş kontrol imkanı sunar.
Optokuplör entegreleri ailesinin güçlü bir üyesi olan 4N37, yüksek akım transfer oranı (CTR) ve 7500V izolasyon dayanımı ile kritik izolasyon gerektiren uygulamalarda güvenle kullanılabilir. Breadboard uyumlu yapısı sayesinde prototip geliştirme süreçlerinde de kolaylıkla entegre edilebilir.
Teknik Özellikler
4N37 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6 (Dual In-line Package)
- İzolasyon Gerilimi: 7500 Vrms (min.)
- Akım Transfer Oranı (CTR): %100 (min.) (IF=10mA, VCE=10V)
- Giriş İleri Gerilimi (VF): 1.3V (tipik), 1.5V (maks.)
- Giriş İleri Akımı (IF): 60mA (maks.)
- Ters Gerilim (VR): 6V
- Kollektör-Emitör Gerilimi (VCEO): 30V
- Emitör-Kollektör Gerilimi (VECO): 7V
- Kollektör-Baz Gerilimi (VCBO): 70V
- Kollektör Akımı (IC): 100mA (maks.)
- Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.3V (tipik, IF=10mA, IC=2.5mA)
- Kesim Frekansı (fc): 250kHz (tipik)
- Yükselme Zamanı (tr): 2μs (tipik)
- Düşme Zamanı (tf): 2.5μs (tipik)
- Giriş-Çıkış Kapasitesi (Cio): 0.5pF (tipik)
- İzolasyon Direnci (RISO): 10^11 Ω (min.)
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +150°C arası
- Paket Boyutları: 8.5mm x 6.4mm x 3.4mm
- Pin Konfigürasyonu:
- Pin 1: Anot
- Pin 2: Katot
- Pin 3: NC (Bağlantı Yok)
- Pin 4: Emitör
- Pin 5: Kollektör
- Pin 6: Baz
- RoHS Uyumluluk: Evet
- Üretici: Vishay/Fairchild/ON Semi
Kullanım Alanları
4N37 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC ve endüstriyel otomasyon sistemleri
- Motor sürücü devreleri
- Röle kontrol arayüzleri
- Sensör sinyal izolasyonu
- Kontrol panelleri
Güç Elektroniği
- Anahtarlamalı güç kaynakları (SMPS)
- DC-DC dönüştürücüler
- İnvertör kontrol devreleri
- Batarya yönetim sistemleri
- Solar enerji dönüştürücüleri
Haberleşme Sistemleri
- RS-232/RS-485 arayüzleri
- MIDI cihaz bağlantıları
- Telefon hat izolasyonu
- Endüstriyel veri yolu izolasyonu
- Dijital sinyal izolasyonu
Avantajlar ve Özellikler
4N37 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Yüksek CTR: Minimum %100 akım transfer oranı
- Güçlü İzolasyon: 7500 Vrms galvanik izolasyon
- Baz Erişimi: Transistör bazına erişim ile gelişmiş kontrol
- Geniş Sıcaklık Aralığı: -55°C ile +100°C arası çalışma
- Yüksek Akım Kapasitesi: 100mA kollektör akımı
- Düşük Giriş Akımı: Enerji verimli tasarım
- Kolay Kullanım: DIP-6 paket ile breadboard uyumlu
- Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik
- Düşük Giriş-Çıkış Kapasitesi: İyi gürültü bağışıklığı
- Gelişmiş Kontrol İmkanı: Baz pini ile çeşitli devrelere uyumluluk
Devre Tasarımı ve Uygulama
4N37 Transistör Çıkışlı Optokuplör Entegresi Dip-6 ile devre tasarımı ve uygulama bilgileri.
İpucu: Baz pinine küçük bir direnç bağlayarak kesim hızını ve kararlılığı artırabilirsiniz.
Temel Uygulama Devresi:
- Giriş (LED) Kısmı:
- 5V giriş için 330Ω-390Ω seri direnç
- 3.3V giriş için 180Ω-220Ω seri direnç
- Optimum çalışma akımı: 10-15mA
- LED koruması için akım sınırlama direnci gereklidir
- Çıkış (Transistör) Kısmı:
- Dijital uygulamalar için 4.7kΩ-10kΩ pull-up direnci
- Baz-emitör arası 10kΩ-47kΩ direnç (opsiyonel)
- Kollektör akımı sınırı: 100mA'i aşmayın
Baz Pini Uygulamaları:
- Hızlı anahtarlama için baz-emitör arası 10kΩ direnç kullanın
- Anahtarlama hızını artırmak için baz-emitör arası 10kΩ direnç ve 100pF kapasitör paralel bağlayın
- Darlington bağlantı için baz pini üzerinden harici transistöre bağlantı yapın
- Schmitt trigger yapısı oluşturmak için baz üzerinden pozitif geri besleme devreleri ekleyin
- Doğrusal çalışma için baz-kollektör arası geri besleme devreleri tasarlayın
Sorun Giderme ve İpuçları
4N37 Transistör Çıkışlı Optokuplör Entegresi Dip-6 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Anahtarlama Gecikmesi: Baz-emitör arası direnç ve kapasitör kullanın
- Yanlış Tetikleme: Besleme hattına bypass kapasitörü ekleyin
- Düşük Çıkış Seviyesi: Pull-up direncini azaltın, LED akımını artırın
- Aşırı Isınma: Kollektör akımını kontrol edin, uygun soğutma sağlayın
- İzolasyon Sorunları: PCB tasarımında yeterli izolasyon mesafesi bırakın
Uygulama İpuçları
- Yüksek hızlı anahtarlama için düşük değerli pull-up direnci (1-2.2kΩ) kullanın
- Röle sürme uygulamalarında koruma diyotu eklemeyi unutmayın
- AC sinyaller için giriş tarafında köprü diyot düzeni kullanın
- PCB tasarımında optokuplörün giriş ve çıkış pinleri arasında en az 3mm mesafe bırakın
- Yüksek gürültülü ortamlarda LED akımını artırarak sinyal-gürültü oranını iyileştirin
- Endüstriyel ortamlarda optokuplör etrafında EMI koruması sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
4N37 ile 4N35/4N36 arasındaki temel fark nedir?
4N37, daha yüksek CTR değerine (min. %100) sahiptir. 4N35 ve 4N36'da bu değer sırasıyla %50 ve %70 civarındadır.
Baz pini neden önemlidir ve nasıl kullanılır?
Baz pini transistörün hassas kontrolünü sağlar. Anahtarlama hızını artırmak, doğrusal çalışma sağlamak veya darlington bağlantı oluşturmak için kullanılabilir.
4N37 için ideal giriş akımı ne kadardır?
Optimal performans için 10-15mA arasında bir giriş akımı önerilir. Maksimum 60mA'i aşmamak gerekir.
4N37 frekans yanıtı ne kadardır?
Tipik kesim frekansı 250kHz'dir. Baz pinine uygun devre elemanları eklenerek daha hızlı anahtarlama sağlanabilir.
Röle sürmek için nasıl kullanılır?
Kollektör-emitör arasına röle bobin ve koruma diyotu bağlanır. Yüksek CTR sayesinde düşük giriş akımlarıyla röleleri sürebilir.
AC gerilim izolasyonu için nasıl kullanılır?
Giriş tarafına köprü diyot devresi, akım sınırlayıcı direnç ve filtre kapasitörü eklenir. Akım hesabı için: R = (Vrms*1.414 - VF) / IF.
4N37 ve PC817 arasında hangisi daha iyi?
4N37 baz erişimi, yüksek izolasyon gerilimi ve endüstriyel sıcaklık aralığı sunar. PC817 daha ekonomiktir ve baz erişimi gerektirmeyen basit uygulamalar için yeterlidir.
Bu optokuplör analog sinyal iletimi için uygun mu?
Sınırlı doğrusallıkla kullanılabilir. Baz pini üzerinden geri besleme yapılarak doğrusallık artırılabilir. Gerçek analog uygulamalar için özel doğrusal optokuplörler önerilir.
