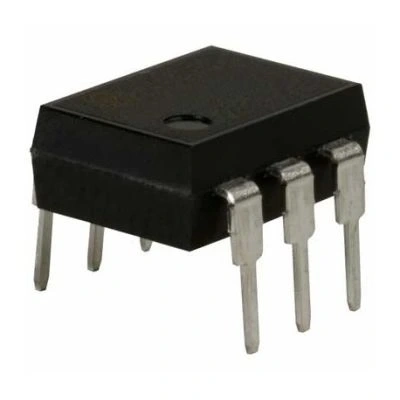

4N29 Darlington Çıkışlı Optokuplör Entegresi Dip-8

4N29 Darlington Çıkışlı Optokuplör Entegresi, elektriksel olarak izole edilmiş devrelerin birbirleriyle güvenli haberleşmesini sağlayan 8 pinli DIP paketinde sunulan bir elektronik komponenttir. İçerisinde bir kızılötesi LED ve yüksek hassasiyetli darlington fototransistör çifti bulunduran bu entegre, farklı potansiyellerdeki devreleri optik yolla bağlayarak galvanik izolasyon sağlar.

Optokuplör Entegreleri ailesinin yüksek kazançlı bir üyesi olan 4N29, düşük giriş akımlarında bile yüksek çıkış akımı sağlayabilen Darlington yapısı sayesinde, özellikle düşük sinyal seviyelerinin algılanması gereken endüstriyel kontrol sistemleri, sensör arayüzleri ve hassas haberleşme uygulamalarında tercih edilmektedir.

DIP-8 paketi ile breadboard ve delikli PCB'lere kolayca monte edilebilen bu Entegreler grubunun önemli bir üyesi, yüksek akım transfer oranı (CTR) ve 2500 Vrms izolasyon gerilimi ile güvenli ve hassas sinyal iletimi sağlar.

Teknik Özellikler

4N29 Darlington Çıkışlı Optokuplör Entegresi Dip-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: DIP-8
• İzolasyon Gerilimi: 2500 Vrms
• Giriş Akımı (IF): 60 mA maksimum
• Giriş Gerilimi (VF): 1.5V (tipik)
• Kollektör-Emitör Gerilimi (VCEO): 30V maksimum
• Kollektör-Taban Gerilimi (VCBO): 70V maksimum
• Emitör-Kollektör Gerilimi (VECO): 7V maksimum
• Kollektör Akımı (IC): 100 mA maksimum
• Toplam Güç Tüketimi: 150 mW
• Akım Transfer Oranı (CTR): 500% minimum (5 kat)
• Çalışma Sıcaklığı: -55°C ile +100°C arası
• Tepki Süresi (tr): 5 μs (tipik)
• İleri Düşme Süresi (tf): 7.5 μs (tipik)
• Giriş-Çıkış Kapasitans: 0.5 pF (tipik)
• Çıkış Transistör Tipi: NPN Darlington Fototransistör
• Taban Bağlantısı: Erişilebilir
• Kanal Sayısı: 1
• RoHS Uyumluluğu: Evet
• Pin Yerleşimi: 1:Anot, 2:Katot, 5:Emitör, 6:NC, 7:Kollektör, 8:Taban
• Boyutlar: 9.78mm x 6.35mm x 3.18mm (yaklaşık)

Kullanım Alanları

4N29 Darlington Çıkışlı Optokuplör Entegresi Dip-8'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Hassas Sinyal Uygulamaları

• Düşük akımlı sensör arayüzleri
• Hassas analog sinyal izolasyonu
• Küçük sinyal algılama devreleri
• Düşük güçlü sinyal tetikleme sistemleri
• Zayıf sinyal yükseltme uygulamaları

Endüstriyel Kontrol

• PLC sinyal izolasyonu
• Motor kontrol devreleri
• Güç kaynağı kontrol sistemleri
• Gürültülü ortamlarda sinyal iletimi
• Endüstriyel sensör arayüzleri

Haberleşme ve Güvenlik

• Veri haberleşme hatları izolasyonu
• Telekom ekipmanları
• Alarm sistemleri
• Tıbbi cihaz izolasyon devreleri
• Yüksek gerilim izolasyon bariyerleri
• Güvenlik bariyer devreleri

Avantajlar ve Özellikler

4N29 Darlington Çıkışlı Optokuplör Entegresi Dip-8'in sağladığı avantajlar ve çözümler.

• Yüksek Akım Transfer Oranı: Minimum 500% CTR ile hassas sinyal tespiti
• Darlington Çıkış: Düşük giriş akımlarında yüksek çıkış akımı sağlama
• Yüksek İzolasyon: 2500 Vrms ile güvenli elektriksel izolasyon
• Erişilebilir Taban Pini: Hassas kontrol için taban erişimi
• DIP-8 Paket: Kolay entegrasyon ve yeterli izolasyon mesafesi
• Endüstriyel Sıcaklık Aralığı: Geniş çalışma sıcaklık aralığı
• Düşük Giriş Akımı Gereksinimleri: Güç tasarruflu devre tasarımları
• Düşük Kapasitans: Yüksek frekanslı sinyallerin geçişine uygunluk
• Uzun Kullanım Ömrü: Fiziksel temas olmadan çalışma prensibi
• Yüksek Duyarlılık: Zayıf sinyallerin güvenilir tespiti

Bağlantı ve Kullanım

4N29 Darlington Çıkışlı Optokuplör Entegresi Dip-8'in bağlantı şeması ve kullanımı hakkında bilgiler.

Pin Bağlantıları:

• Pin 1 (Anot): LED'in pozitif bağlantısı
• Pin 2 (Katot): LED'in negatif bağlantısı
• Pin 3-4: Bağlantı yok (NC)
• Pin 5 (Emitör): Darlington fototransistörün emitör ucu
• Pin 6: Bağlantı yok (NC)
• Pin 7 (Kollektör): Darlington fototransistörün kollektör ucu
• Pin 8 (Taban): Darlington fototransistörün taban ucu (opsiyonel kullanım)

Temel Bağlantı Şeması:

• Giriş devresi: Pin 1 (Anot) → Seri Direnç → Pozitif Besleme
• Giriş devresi: Pin 2 (Katot) → GND veya kontrol sinyali
• Çıkış devresi: Pin 7 (Kollektör) → Pull-up Direnci → Pozitif Besleme
• Çıkış devresi: Pin 5 (Emitör) → GND
• Pin 8 (Taban) genellikle yüksek değerli bir direnç (100kΩ-1MΩ) üzerinden GND'ye bağlanır

Uygulama Notları:

• LED akımını sınırlamak için daima uygun seri direnç kullanın (tipik 470Ω-2.2kΩ)
• Darlington yapısı sayesinde 1-2mA gibi düşük LED akımlarında bile çalışabilir
• Yüksek kazançlı yapısı nedeniyle anahtarlama hızı standart optokuplörlere göre daha yavaştır
• Hassas uygulamalarda gürültüden etkilenmemek için bypass kapasitörleri kullanın
• PCB tasarımında yeterli izolasyon mesafelerini koruyun
• Darlington yapısının kollektör-emitör doyma gerilimi (VCEsat) standart transistörlere göre daha yüksektir

Sorun Giderme ve İpuçları

4N29 Darlington Çıkışlı Optokuplör Entegresi Dip-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yavaş Anahtarlama: Taban pinine uygun değerde pull-down direnci bağlayın, kollektör direncini azaltın.
• Kararsız Çalışma: Güç hatlarına bypass kapasitörleri ekleyin, taban pinine 100kΩ-1MΩ pull-down direnci kullanın.
• Yüksek Sıcaklıkta Performans Düşüşü: CTR değerinin düşeceğini hesaba katarak marj payı bırakın.
• Tam Kapatamama: LED akımının tamamen kesildiğinden emin olun, ışık sızıntılarına karşı önlem alın.
• Gürültülü Çıkış: Besleme hatlarına filtre kapasitörleri ekleyin, şasiye doğru topraklama yapın.

Verimli Kullanım İpuçları

• Düşük hızlı uygulamalarda daha yüksek güvenilirlik için 4N29 tercih edin
• Yüksek hızlı uygulamalarda standart transistör çıkışlı optokuplörleri değerlendirin
• Giriş akımını mümkün olduğunca düşük tutarak LED ömrünü uzatın
• Darlington yapısının yüksek sıcaklık hassasiyetini göz önünde bulundurun
• Dijital uygulamalarda Schmitt trigger kullanarak çıkışı temizleyin
• Analog uygulamalarda doğrusallık için taban akımını kontrol edin
• PCB tasarımında giriş ve çıkış devrelerini fiziksel olarak ayırın

Paket İçeriği

• 4N29 Darlington Çıkışlı Optokuplör Entegresi Dip-8
