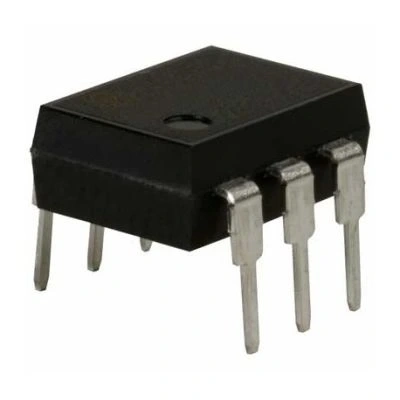

4N27 Transistör Çıkışlı Optokuplör Entegresi Dip-6
4N27 Transistör Çıkışlı Optokuplör Entegresi, elektriksel olarak izole edilmiş devrelerin birbirleriyle güvenli haberleşmesini sağlayan 6 pinli DIP paketinde sunulan bir elektronik komponenttir. İçerisinde bir kızılötesi LED ve bir fototransistör bulunduran bu entegre, farklı potansiyellerdeki devreleri optik yolla bağlayarak galvanik izolasyon sağlar.
Optokuplör Entegreleri ailesinden olan 4N27, 4N25'e göre daha yüksek akım transfer oranına (CTR) sahip olup, endüstriyel kontrol sistemleri, güç kaynakları, motor sürücüleri ve haberleşme uygulamalarında tercih edilen, 2500 Vrms izolasyon gerilimine sahip güvenilir bir komponenttir.
DIP-6 paketi ile breadboard ve delikli PCB'lere kolayca monte edilebilen bu Entegreler grubunun önemli bir üyesi, düşük akım tüketimi ve hızlı tepki süresi özellikleriyle dijital ve analog sinyal iletiminde tercih edilmektedir.
Teknik Özellikler
4N27 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6
- İzolasyon Gerilimi: 2500 Vrms
- Giriş Akımı (IF): 60 mA maksimum
- Giriş Gerilimi (VF): 1.5V (tipik)
- Kollektör-Emitör Gerilimi (VCEO): 30V maksimum
- Kollektör-Taban Gerilimi (VCBO): 70V maksimum
- Emitör-Kollektör Gerilimi (VECO): 7V maksimum
- Kollektör Akımı (IC): 50 mA maksimum
- Toplam Güç Tüketimi: 150 mW
- Akım Transfer Oranı (CTR): 10% minimum (tipik 20%)
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Tepki Süresi (tr): 2 μs (tipik)
- İleri Düşme Süresi (tf): 2.5 μs (tipik)
- Giriş-Çıkış Kapasitans: 0.5 pF (tipik)
- Çıkış Transistör Tipi: NPN Fototransistör
- Taban Bağlantısı: Erişilebilir (Pin 6)
- Kanal Sayısı: 1
- RoHS Uyumluluğu: Evet
- Pin Yerleşimi: 1:Anot, 2:Katot, 4:Emitör, 5:Kollektör, 6:Taban
- Boyutlar: 7.62mm x 6.35mm x 3.18mm (yaklaşık)
Kullanım Alanları
4N27 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Uygulamalar
- PLC sistemleri ve endüstriyel kontrol
- Güç kaynağı devreleri
- Motor sürücü devreleri
- Solid state röleler
- Gürültülü ortamlarda sinyal iletimi
Dijital Elektronik
- Mikrodenetleyici seviye dönüştürücüleri
- Dijital sinyal izolasyonu
- AC/DC sinyal arayüzleri
- Pulse genişlik modülasyonu (PWM) kontrolü
- Veri haberleşme izolasyonu
Güvenlik ve Koruma Devreleri
- Yüksek gerilim izolasyonu
- Gürültü bastırma devreleri
- Toprak döngüsü izolasyonu
- Elektronik ekipman koruma
- Feedback kontrol devreleri
- Alarm ve izleme sistemleri
Avantajlar ve Özellikler
4N27 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 2500 Vrms ile güvenli elektriksel izolasyon
- Erişilebilir Taban Pini: Darlington konfigürasyonu için taban erişimi
- Uyumlu Paket: Standart DIP-6 paketi ile kolay montaj
- Endüstriyel Sıcaklık Aralığı: Geniş çalışma sıcaklık aralığı
- Hızlı Tepki Süresi: Yüksek hızlı uygulamalarda kullanım imkanı
- Düşük Giriş Akımı: Enerji tasarruflu tasarım
- Çift Yönlü İzolasyon: Giriş ve çıkış arasında tam izolasyon
- Düşük Parazit Duyarlılığı: Elektromanyetik girişimden etkilenmeme
- Uzun Kullanım Ömrü: Fiziksel temas olmadan çalışma prensibi
- Uygun Maliyetli Çözüm: Ekonomik fiyatla izolasyon sağlama
Bağlantı ve Kullanım
4N27 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın bağlantı şeması ve kullanımı hakkında bilgiler.
İpucu: Yüksek hızlı uygulamalarda taban direnci kullanarak anahtarlama süresini kısaltabilirsiniz.
Pin Bağlantıları:
- Pin 1 (Anot): LED'in pozitif bağlantısı
- Pin 2 (Katot): LED'in negatif bağlantısı
- Pin 3: Bağlantı yok (NC)
- Pin 4 (Emitör): Fototransistörün emitör ucu
- Pin 5 (Kollektör): Fototransistörün kollektör ucu
- Pin 6 (Taban): Fototransistörün taban ucu (opsiyonel kullanım)
Temel Bağlantı Şeması:
- Giriş devresi: Pin 1 (Anot) → Seri Direnç → Pozitif Besleme
- Giriş devresi: Pin 2 (Katot) → GND veya kontrol sinyali
- Çıkış devresi: Pin 5 (Kollektör) → Pull-up Direnci → Pozitif Besleme
- Çıkış devresi: Pin 4 (Emitör) → GND
- Pin 6 (Taban) genellikle boşta bırakılır veya hassas kontrol için kullanılır
Uygulama Notları:
- LED akımını sınırlamak için daima uygun seri direnç kullanın (tipik 220Ω-1kΩ)
- Yüksek CTR için minimum 5mA LED akımı sağlayın
- Yüksek hızlı uygulamalarda Pin 6'ya uygun değerde direnç bağlayın (10kΩ-100kΩ)
- PCB tasarımında izolasyon mesafelerine dikkat edin
- Yüksek frekanslı uygulamalarda düşük kapasiteli layout tasarlayın
- Çıkış transistörü için pull-up direnci kullanın (tipik 1kΩ-10kΩ)
Sorun Giderme ve İpuçları
4N27 Transistör Çıkışlı Optokuplör Entegresi Dip-6 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sinyal Geçişi Yok: LED akımını kontrol edin, seri direnç değerini düşürmeyi deneyin.
- Düşük CTR: Giriş akımını artırın, minimum 5mA LED akımı sağlayın.
- Yavaş Tepki Süresi: Taban direnci kullanın, çıkış pull-up direncini azaltın.
- Ani Gerilim Artışları: Kollektör-emitör arasına flyback diyot ekleyin.
- LED Yanması: Seri direnç değerini artırın, maksimum 60mA sınırını aşmayın.
Verimli Kullanım İpuçları
- Dijital uygulamalarda yüksek izolasyon için çift optokuplör kullanın
- Anahtarlama uygulamalarında Schmitt trigger ile çıkışı temizleyin
- Taban pini üzerinden hız/hassasiyet kontrolü yapın
- Darlington konfigürasyonu için taban pinine direnç bağlayın
- Mikrodenetleyici uygulamalarında gürültüyü azaltmak için bypass kapasitörleri kullanın
- Yüksek sıcaklık ortamlarında CTR değerinin düşeceğini hesaba katın
- Analog uygulamalarda doğrusallık için taban akımını kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli entegre devre tipleri ve elektronik komponentler.
Ürünleri İncele →
Devreleriniz için güvenli izolasyon sağlayan çeşitli optokuplör seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için ihtiyaç duyduğunuz tüm malzemeler tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
4N27 ile 4N25 arasındaki fark nedir?
İki optokuplör de benzer özelliklere sahiptir. Ana fark CTR değerindedir; 4N27'nin CTR değeri 4N25'e göre genellikle biraz daha düşüktür. Diğer elektriksel özellikleri benzerdir.
CTR değeri neden önemlidir?
CTR (Akım Transfer Oranı), giriş akımı ile çıkış akımı arasındaki oranı gösterir. Yüksek CTR değeri, düşük giriş akımlarında dahi yeterli çıkış akımı sağlar.
LED'e seri direnç değeri nasıl hesaplanır?
R = (Vs - VF) / IF formülü ile hesaplanır. 5V beslemede 10mA için: R = (5V - 1.5V) / 0.01A = 350Ω. Standart 330Ω veya 390Ω kullanılabilir.
Taban pini (Pin 6) nasıl kullanılır?
Genellikle açık bırakılır. Hızlı anahtarlama için GND'ye bir direnç üzerinden bağlanabilir. Doğrusal uygulamalarda bias akımı için kullanılabilir.
Optokuplörün anahtarlama hızını artırmak mümkün mü?
Evet, taban pinine 10-47kΩ direnç bağlayarak, kollektör pull-up direncini azaltarak veya LED akımını artırarak anahtarlama hızı artırılabilir.
4N27 AC sinyalleri izole etmek için kullanılabilir mi?
Evet, LED'e seri bir diyot ekleyerek ve uygun akım sınırlayıcı direnç kullanarak AC sinyalleri izole etmek için kullanılabilir.
Optokuplörün çalışma sıcaklığı performansı nasıl etkiler?
Yüksek sıcaklıklarda CTR değeri düşer. 100°C'de CTR oda sıcaklığındaki değerin %50'sine kadar düşebilir. Tasarımda bu durum göz önünde bulundurulmalıdır.
2500V izolasyon seviyesi yeterli midir?
Ev ve hafif endüstriyel uygulamalar için yeterlidir. Yüksek voltaj sistemleri veya tıbbi cihazlar için daha yüksek izolasyon değerli özel optokuplörler tercih edilmelidir.
