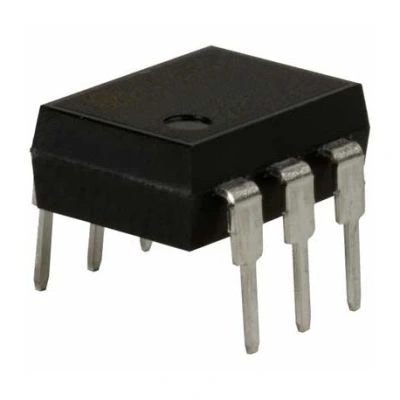

4N26 Transistör Çıkışlı Optokuplör Entegresi Dip-6
4N26 Transistör Çıkışlı Optokuplör Entegresi Dip-6, elektriksel izolasyon sağlayan klasik ve güvenilir bir optokuplör çözümüdür. Giriş tarafında bir infrared LED ve çıkış tarafında bir fototransistör içeren bu entegre, farklı potansiyellerdeki devreleri güvenle birbirine bağlar.
DIP-6 paket formatındaki bu entegreler kategorisindeki ürün, endüstriyel kontrol devreleri, güç kaynakları ve dijital iletişim uygulamaları için ideal bir seçenektir. 6 pinli yapısı sayesinde transistör baz bağlantısına da erişim sağlayarak daha fazla kontrol imkanı sunar.
Optokuplör entegreleri arasında endüstri standardı haline gelmiş olan 4N26, yüksek izolasyon gerilimine dayanıklı yapısı ve kolay kullanımı sayesinde hem hobi projelerinde hem de profesyonel uygulamalarda yaygın olarak tercih edilmektedir.
Teknik Özellikler
4N26 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6 (Dual In-line Package)
- İzolasyon Gerilimi: 7500 Vrms (min.)
- Akım Transfer Oranı (CTR): %20 (min.) (IF=10mA, VCE=10V)
- Giriş İleri Gerilimi (VF): 1.2V (tipik), 1.5V (maks.)
- Giriş İleri Akımı (IF): 60mA (maks.)
- Ters Gerilim (VR): 3V
- Kollektör-Emitör Gerilimi (VCEO): 30V
- Emitör-Kollektör Gerilimi (VECO): 7V
- Kollektör-Baz Gerilimi (VCBO): 70V
- Kollektör Akımı (IC): 50mA (maks.)
- Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.3V (tipik, IF=10mA, IC=2mA)
- Kesim Frekansı (fc): 300kHz (tipik)
- Yükselme Zamanı (tr): 2μs (tipik)
- Düşme Zamanı (tf): 2μs (tipik)
- Giriş-Çıkış Kapasitesi (Cio): 0.5pF (tipik)
- İzolasyon Direnci (RISO): 10^11 Ω (min.)
- Çalışma Sıcaklığı: -40°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Paket Boyutları: 8.5mm x 6.4mm x 3.4mm
- Pin Konfigürasyonu:
- Pin 1: Anot
- Pin 2: Katot
- Pin 3: NC (Bağlantı Yok)
- Pin 4: Emitör
- Pin 5: Kollektör
- Pin 6: Baz
- RoHS Uyumluluk: Evet
- Üretici: Vishay/Fairchild/ON Semi
Kullanım Alanları
4N26 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC ve endüstriyel otomasyon sistemleri
- Motor kontrol devreleri
- Limit switch arayüzleri
- Sensör sinyal izolasyonu
- Röleli kontrol sistemleri
Güç Elektroniği
- Anahtarlamalı güç kaynakları
- DC-DC dönüştürücüler
- İnvertör kontrol devreleri
- Batarya şarj sistemleri
- Güç izolasyon arayüzleri
Haberleşme Sistemleri
- RS-232/RS-485 iletişim hatları
- Telefon ring detektörleri
- Dijital arayüz izolasyonu
- MIDI cihaz arayüzleri
- Analog sinyal izolasyonu
Avantajlar ve Özellikler
4N26 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 7500 Vrms galvanik izolasyon
- Baz Erişimi: Transistör bazına erişim ile gelişmiş kontrol
- Endüstri Standardı: Yaygın kullanım ve kolay temin
- Güçlü CTR: Minimum %20 akım transfer oranı
- Yüksek Frekans: 300kHz kesim frekansı
- Breadboard Uyumlu: DIP-6 paket ile kolay prototipleme
- Geniş Sıcaklık Aralığı: -40°C ile +100°C arası çalışma
- Düşük Giriş-Çıkış Kapasitesi: İyi gürültü bağışıklığı
- RoHS Uyumluluğu: Çevre dostu yapı
- Darlington Bağlantı İmkanı: Baz erişimi ile yüksek kazanç
Devre Tasarımı ve Uygulama
4N26 Transistör Çıkışlı Optokuplör Entegresi Dip-6 ile devre tasarımı ve uygulama bilgileri.
İpucu: Baz pinine direnç bağlayarak cevap hızını ve hassasiyeti artırabilirsiniz.
Temel Uygulama Devresi:
- Giriş (LED) Kısmı:
- 5V giriş için 330Ω-470Ω seri direnç
- 3.3V giriş için 220Ω seri direnç
- Optimum çalışma akımı: 10-20mA
- LED koruma için akım sınırlama
- Çıkış (Transistör) Kısmı:
- Dijital uygulamalar için 4.7kΩ-10kΩ pull-up direnci
- Hızlı anahtarlama için 10kΩ-47kΩ baz-emitör direnci
- Kollektör akımı: maksimum 50mA
Gelişmiş Baz Kontrollü Uygulama:
- Baz-emitör direnci (10-47kΩ) kullanarak kararlılığı artırın
- Hızlı anahtarlama için baz-emitör arası küçük kapasitör (100-470pF) ekleyin
- Darlington bağlantı için baz üzerinden ikinci bir transistöre bağlantı yapın
- Analog uygulamalarda doğrusallaştırma için baz ve kollektörü feedback devresi ile bağlayın
- Schmitt trigger yapısı için ek devre elemanları kullanarak eşik değerli çalışma sağlayın
Sorun Giderme ve İpuçları
4N26 Transistör Çıkışlı Optokuplör Entegresi Dip-6 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Düşük Çıkış Seviyesi: LED akımını artırın, pull-up direncini azaltın
- Yavaş Tepki Süresi: Baz-emitör direnci ekleyin, kollektör direncini azaltın
- Kısmi İletim: Baz ve kollektör bağlantılarını kontrol edin
- Aşırı Isınma: LED akımını azaltın, kollektör akımının limiti aşmadığını kontrol edin
- Kararsız Çalışma: Besleme hattına bypass kapasitörü ekleyin
Uygulama İpuçları
- AC sinyallerin algılanmasında giriş tarafında köprü diyot yapısı kullanın
- Çıkış transistörünün tamamen kesime gitmesi için baz-emitör direnci ekleyin
- Darlington bağlantı ile daha yüksek CTR elde edin (10x kazanç artışı sağlanabilir)
- Baz pinine 10kΩ direnç ve 470pF kapasitör paralel bağlayarak anahtarlama performansını artırın
- Yüksek voltaj uygulamalarında izolasyon mesafelerini PCB üzerinde koruyun
- Tetikleyici (threshold) uygulamalarda baz pini üzerinden pozitif geri besleme yapın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
4N26 ve 4N25 arasındaki fark nedir?
4N26, 4N25'e göre daha yüksek izolasyon gerilimi ve biraz daha düşük CTR değerine sahiptir. Pin konfigürasyonları aynıdır.
6 pinli optokuplörün 4 pinliye göre avantajı nedir?
Baz pinine erişim sayesinde daha hızlı anahtarlama, doğrusal çalışma, daha hassas kontrol ve darlington bağlantı imkanı sunar.
Baz pini nasıl kullanılır?
Baz-emitör arası direnç ile transistörün tamamen kesilmesi sağlanabilir. Darlington bağlantı için dış transistöre bağlanabilir veya analog çalışma için kullanılabilir.
4N26'nın maksimum izolasyon gerilimi ne kadardır?
Anlık test koşullarında 7500V'a kadar dayanıklıdır. Sürekli çalışmada daha düşük gerilimler (genellikle 2500V) için tasarlanmıştır.
Bu optokuplörün CTR değeri neden düşük?
Minimum %20 CTR, yeterli performans için tasarlanmıştır. İhtiyaç halinde baz pini kullanılarak daha yüksek kazanç elde edilebilir.
AC sinyal izolasyonu için 4N26 nasıl kullanılır?
Giriş tarafına köprü diyot devresi ekleyerek AC sinyali doğrultun. Akım sınırlayıcı direnç ile LED'i koruyun.
Anahtarlama hızını artırmak için ne yapılabilir?
Baz-emitör arası 10kΩ direnç ve paralel 100-470pF kapasitör ekleyin. Kollektör direncini düşürün ve LED akımını optimize edin.
Neden bazı uygulamalarda 4N26 yerine PC817 tercih edilir?
PC817 daha yüksek CTR sunar ve daha ucuzdur. Baz erişimi gerektirmeyen uygulamalarda daha basit ve ekonomik bir çözüm sağlar.
