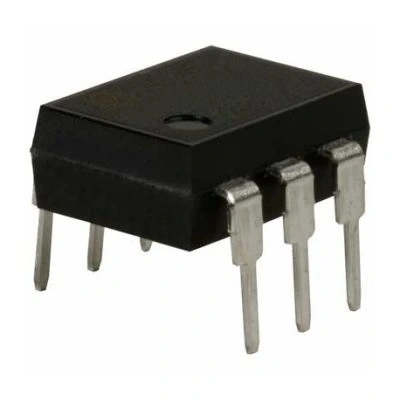

4N25 Transistör Çıkışlı Optokuplör Entegresi Dip-6
4N25 Transistör Çıkışlı Optokuplör Entegresi, elektriksel olarak izole edilmiş devrelerin birbirleriyle güvenli bir şekilde haberleşmesini sağlayan 6 pinli DIP paketinde sunulan bir elektronik komponenttir. İçerisinde bir kızılötesi LED ve bir fototransistör bulunduran bu entegre, farklı potansiyellerdeki devreleri optik yolla bağlayarak galvanik izolasyon sağlar.
Optokuplör Entegreleri arasında en yaygın kullanılanlardan biri olan 4N25, endüstriyel kontrol sistemleri, güç kaynakları, motor sürücüleri ve haberleşme uygulamalarında tercih edilen, 2500 Vrms izolasyon gerilimine sahip güvenilir bir komponenttir.
DIP-6 paketi ile breadboard ve delikli PCB'lere kolayca monte edilebilen bu Entegreler grubunun önemli bir üyesi, düşük akım tüketimi ve hızlı tepki süresi özellikleriyle dijital ve analog sinyal iletiminde tercih edilmektedir.
Teknik Özellikler
4N25 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6
- İzolasyon Gerilimi: 2500 Vrms
- Giriş Akımı (IF): 60 mA maksimum
- Giriş Gerilimi (VF): 1.5V (tipik)
- Kollektör-Emitör Gerilimi (VCEO): 30V maksimum
- Kollektör-Taban Gerilimi (VCBO): 70V maksimum
- Emitör-Kollektör Gerilimi (VECO): 7V maksimum
- Kollektör Akımı (IC): 50 mA maksimum
- Toplam Güç Tüketimi: 150 mW
- Akım Transfer Oranı (CTR): 20% minimum
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Tepki Süresi (tr): 2 μs (tipik)
- İleri Düşme Süresi (tf): 2.5 μs (tipik)
- Giriş-Çıkış Kapasitans: 0.5 pF (tipik)
- Çıkış Transistör Tipi: NPN Fototransistör
- Taban Bağlantısı: Erişilebilir (Pin 6)
- Kanal Sayısı: 1
- RoHS Uyumluluğu: Evet
- Pin Yerleşimi: 1:Anot, 2:Katot, 4:Emitör, 5:Kollektör, 6:Taban
- Boyutlar: 7.62mm x 6.35mm x 3.18mm (yaklaşık)
Kullanım Alanları
4N25 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Uygulamalar
- PLC sistemleri ve endüstriyel kontrol
- Güç kaynağı devreleri
- Motor sürücü devreleri
- Solid state röleler
- Gürültülü ortamlarda sinyal iletimi
Dijital Elektronik
- Mikrodenetleyici seviye dönüştürücüleri
- Dijital sinyal izolasyonu
- AC/DC sinyal arayüzleri
- Pulse genişlik modülasyonu (PWM) kontrolü
- Veri haberleşme izolasyonu
Güvenlik ve Koruma Devreleri
- Yüksek gerilim izolasyonu
- Gürültü bastırma devreleri
- Toprak döngüsü izolasyonu
- Elektronik ekipman koruma
- Feedback kontrol devreleri
- Alarm ve izleme sistemleri
Avantajlar ve Özellikler
4N25 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 2500 Vrms ile güvenli elektriksel izolasyon
- Erişilebilir Taban Pini: Darlington konfigürasyonu için taban erişimi
- Uyumlu Paket: Standart DIP-6 paketi ile kolay montaj
- Endüstriyel Sıcaklık Aralığı: Geniş çalışma sıcaklık aralığı
- Hızlı Tepki Süresi: Yüksek hızlı uygulamalarda kullanım imkanı
- Düşük Giriş Akımı: Enerji tasarruflu tasarım
- Çift Yönlü İzolasyon: Giriş ve çıkış arasında tam izolasyon
- Düşük Parazit Duyarlılığı: Elektromanyetik girişimden etkilenmeme
- Uzun Kullanım Ömrü: Fiziksel temas olmadan çalışma prensibi
- Uygun Maliyetli Çözüm: Ekonomik fiyatla izolasyon sağlama
Bağlantı ve Kullanım
4N25 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın bağlantı şeması ve kullanımı hakkında bilgiler.
İpucu: LED akımını sınırlamak için her zaman uygun seri direnç kullanın, tipik olarak 220Ω-1kΩ arası değerler.
Pin Bağlantıları:
- Pin 1 (Anot): LED'in pozitif bağlantısı
- Pin 2 (Katot): LED'in negatif bağlantısı
- Pin 3: Bağlantı yok (NC)
- Pin 4 (Emitör): Fototransistörün emitör ucu
- Pin 5 (Kollektör): Fototransistörün kollektör ucu
- Pin 6 (Taban): Fototransistörün taban ucu (opsiyonel kullanım)
Temel Bağlantı Şeması:
- Giriş devresi: Pin 1 (Anot) → Seri Direnç → Pozitif Besleme
- Giriş devresi: Pin 2 (Katot) → GND veya kontrol sinyali
- Çıkış devresi: Pin 5 (Kollektör) → Pull-up Direnci → Pozitif Besleme
- Çıkış devresi: Pin 4 (Emitör) → GND
- Pin 6 (Taban) genellikle boşta bırakılır veya hassas kontrol için kullanılır
Uygulama Notları:
- LED akımını sınırlamak için daima uygun seri direnç kullanın
- Yüksek CTR için minimum 5mA LED akımı sağlayın
- Yüksek hızlı uygulamalarda Pin 6'ya uygun değerde direnç bağlayın
- PCB tasarımında izolasyon mesafelerine dikkat edin
- Yüksek frekanslı uygulamalarda düşük kapasiteli layout tasarlayın
- Çıkış transistörü için pull-up direnci kullanın (tipik 1kΩ-10kΩ)
Sorun Giderme ve İpuçları
4N25 Transistör Çıkışlı Optokuplör Entegresi Dip-6 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sinyal Geçişi Yok: LED akımını kontrol edin, seri direnç değerini düşürmeyi deneyin.
- Düşük CTR: Giriş akımını artırın, minimum 5mA LED akımı sağlayın.
- Yavaş Tepki Süresi: Taban direnci kullanın, çıkış pull-up direncini azaltın.
- Ani Gerilim Artışları: Kollektör-emitör arasına flyback diyot ekleyin.
- LED Yanması: Seri direnç değerini artırın, maksimum 60mA sınırını aşmayın.
Verimli Kullanım İpuçları
- Dijital uygulamalarda yüksek izolasyon için çift optokuplör kullanın
- Anahtarlama uygulamalarında Schmitt trigger ile çıkışı temizleyin
- Taban pini üzerinden hız/hassasiyet kontrolü yapın
- Darlington konfigürasyonu için taban pinine direnç bağlayın
- Mikrodenetleyici uygulamalarında gürültüyü azaltmak için bypass kapasitörleri kullanın
- Yüksek sıcaklık ortamlarında CTR değerinin düşeceğini hesaba katın
- Analog uygulamalarda doğrusallık için taban akımını kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli entegre devre tipleri ve elektronik komponentler.
Ürünleri İncele →
Devreleriniz için güvenli izolasyon sağlayan çeşitli optokuplör seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için ihtiyaç duyduğunuz tüm malzemeler tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
4N25 optokuplörün çalışma prensibi nedir?
İçerisindeki LED, elektrik sinyalini ışığa dönüştürür. Fototransistör bu ışığı algılayarak tekrar elektrik sinyaline çevirir. Bu şekilde fiziksel temas olmadan izolasyon sağlanır.
CTR (Akım Transfer Oranı) ne anlama gelir?
Kollektör akımının giriş akımına oranıdır (IC/IF). 4N25'te minimum %20 CTR vardır. Yani 10mA giriş akımında en az 2mA çıkış akımı sağlar.
4N25'in taban pini (Pin 6) ne işe yarar?
Fototransistörün taban bağlantısıdır. Hassasiyet ayarı, hızlandırma veya Darlington konfigürasyonu oluşturmak için kullanılabilir. Kullanılmadığında açık bırakılabilir.
Çıkış transistörü için pull-up direnci neden gerekli?
Fototransistör aktif olmadığında çıkış seviyesini belirli bir değere çekmek için gereklidir. Pull-up olmadan çıkış belirsiz durumda kalabilir veya gürültüden etkilenebilir.
Optokuplör ile röle sürülebilir mi?
Doğrudan sürülemez. 4N25'in maksimum çıkış akımı 50mA'dir. Röle için genellikle bir transistör veya MOSFET ile güçlendirme gerekir.
4N25 ile 4N35 arasındaki fark nedir?
Temel fark CTR değerindedir. 4N35, minimum %100 CTR'ye sahiptir, 4N25 ise minimum %20'dir. 4N35 daha hassastır ve daha düşük giriş akımlarında çalışabilir.
4N25 Arduino ile nasıl kullanılır?
LED tarafı 220Ω direnç üzerinden Arduino'nun dijital çıkışına bağlanır. Transistör çıkışı pull-up direnci ile 5V'a çekilir ve Arduino'nun dijital girişine bağlanır.
2500 Vrms izolasyon gerilimi ne kadar güvenlidir?
Ev ve hafif endüstriyel uygulamalar için oldukça güvenlidir. 220V şebeke izolasyonu için yeterlidir. Kritik uygulamalarda güvenlik standartlarını dikkate alın.
