4.7pF 63V Seramik Mercimek Kondansatör 2.5mm

47pF 63V Seramik Mercimek Kondansatör 2.5mm

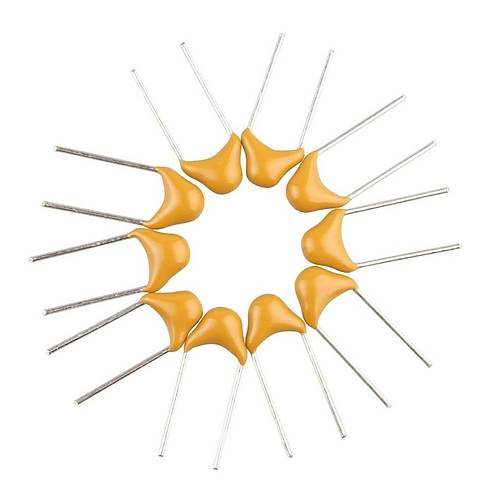

47pF 63V Seramik Mercimek Kondansatör 2.5mm, çok düşük kapasitans değerine sahip, yüksek frekans RF devrelerinde kullanılabilen kaliteli bir kondansatördür. 2.5mm pin aralıklı tasarımı ile PCB kartlara kolay montaj sağlayan bu disk tipi kondansatör, yüksek Q faktörü ve düşük tolerans özellikleri sunar.

Seramik dielektrik malzeme ile üretilen bu mercimek kondansatör, VHF/UHF osilatör devreleri, kristal osilatörler, filtreler ve rezonans devrelerinde mükemmel performans göstererek yüksek frekanslı devrelerde ideal sonuçlar verir.

Hassas 47pF kapasitans değeri ile bu kondansatör, diğer elektronik komponentler ile birlikte kullanılarak, yüksek frekanslı RF devrelerde kondansatör ihtiyaçlarını düşük kayıp faktörü ile karşılar.

Teknik Özellikler

47pF 63V Seramik Mercimek Kondansatör 2.5mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 47.pF (pikofarad)
• Voltaj Değeri: 63V DC
• Tolerans: ±5%
• Dielektrik Malzeme: Seramik (NP0/C0G)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Sıcaklık Katsayısı: ±30ppm/°C (tipik)
• Kayıp Faktörü (DF): <%0.1 (tipik)
• Yalıtım Direnci: >10GΩ
• Fiziksel Yapı: Disk (Mercimek) şekli
• Pin Aralığı: 2.5mm
• Çap: 4mm (yaklaşık)
• Kalınlık: 2mm (yaklaşık)
• Pin Malzemesi: Kalay kaplı bakır
• Montaj Tipi: Through-hole
• Paketleme: Bulk
• Rezonans Frekansı: >1.5GHz
• Q Faktörü: >1000 @ 1MHz
• RoHS Uyumluluğu: Evet
• Kullanım Alanı: RF ve yüksek frekans devreleri
• Karakteristik: NP0/C0G (sıcaklık kararlı)

Kullanım Alanları

47pF 63V Seramik Mercimek Kondansatör 2.5mm'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

RF ve Yüksek Frekans Devreleri

• VHF/UHF osilatör devreleri
• Kristal osilatör dengeleme
• RF tuning devreleri
• Tank (LC) devreleri
• VHF/UHF filtre devreleri

Hassas Zamanlama ve Sinyal İşleme

• Yüksek frekanslı osilatörler
• Hassas RC zamanlayıcılar
• Sinyal kuplaj devreleri
• Faz kompanzasyon devreleri
• Darbe oluşturma devreleri

Haberleşme Uygulamaları

• Alıcı/verici devreleri
• FM radyo devreleri
• Kablosuz modüller
• Anten eşleştirme devreleri
• PLL (Phase-Locked Loop) devreleri

Avantajlar ve Özellikler

47pF 63V Seramik Mercimek Kondansatör 2.5mm'nin sağladığı avantajlar ve çözümler.

• Yüksek Kalite Faktörü: Q>1000 ile minimal RF kayıplar
• Üstün Sıcaklık Kararlılığı: NP0/C0G ile ±30ppm/°C stabilite
• Düşük Tolerans: ±5% ile hassas RF devrelerde kullanım
• Yüksek Rezonans Frekansı: 1.5GHz üzerinde güvenilir çalışma
• Düşük Kayıp Faktörü: %0.1'den düşük DF değeri
• Çok Düşük Parazitik Endüktans: Disk yapısı sayesinde
• Hassas RF Tuning: 47pF değeri ile ince ayar imkanı
• Güvenilir Çalışma Voltajı: 63V ile yüksek güvenlik payı
• Kolay Montaj: Standart 2.5mm pin aralığı
• Sıcaklık Dayanıklılığı: Geniş çalışma sıcaklığı aralığı

Montaj ve Kullanım

47pF 63V Seramik Mercimek Kondansatör 2.5mm'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Delik Çapı: 0.8mm delik çapı önerilir
• PCB Yerleşimi: RF devrelerde kritik - topraklama düzlemine yakın
• Lehimleme: Hızlı ve dikkatli lehimleme ile termal stresi azaltın
• Lead Uzunluğu: Mümkün olduğunca kısa tutun (özellikle >100MHz)
• Komponent Yerleşimi: İndüktif elemanlardan uygun mesafede tutun
• PCB İz Genişliği: RF sinyal yollarında empedans kontrolüne dikkat edin

RF Devre Tasarım İpuçları:

• Kristal Osilatör: Kristal ile paralel/seri bağlanarak frekans ayarı
• RF Tuning: Trim kapasitör ile kombinasyon kullanılabilir
• LC Tank: 100nH indüktör ile ~73MHz rezonans frekansı
• DC Bloklama: 47pF ile >300kHz sinyaller için uygun
• Empedans Eşleştirme: Anten devreleri için kapasitif eşleştirme

Sorun Giderme ve İpuçları

47pF 63V Seramik Mercimek Kondansatör 2.5mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Frekans Kayması: PCB kapasitansları hesaba katılmalı
• Parazitik Etkiler: Lead endüktansını minimuma indirin
• Düşük Kapasitans Ölçümü: Ölçüm probları kapasitans değerini etkileyebilir
• RF Performans Düşüklüğü: Ground plane kullanın ve kısa bağlantılar yapın
• Mekanik Hassasiyet: Seramik materyal kırılgandır, dikkatli montaj yapın

Verimli Kullanım İpuçları

• 47pF değeri yüksek frekans uygulamaları için standart bir değerdir
• Kristal osilatörlerde yükleme kapasitansı olarak kullanılabilir
• Besleme hatlarında bypass kapasitörü olarak tek başına yetersiz kalabilir
• Ölçüm yaparken prob kapasitansını (tipik 10-15pF) dikkate alın
• Sıcaklık değişimlerinde minimal kapasite değişimi gösterir

Paket İçeriği

• 47pF 63V Seramik Mercimek Kondansatör 2.5mm
