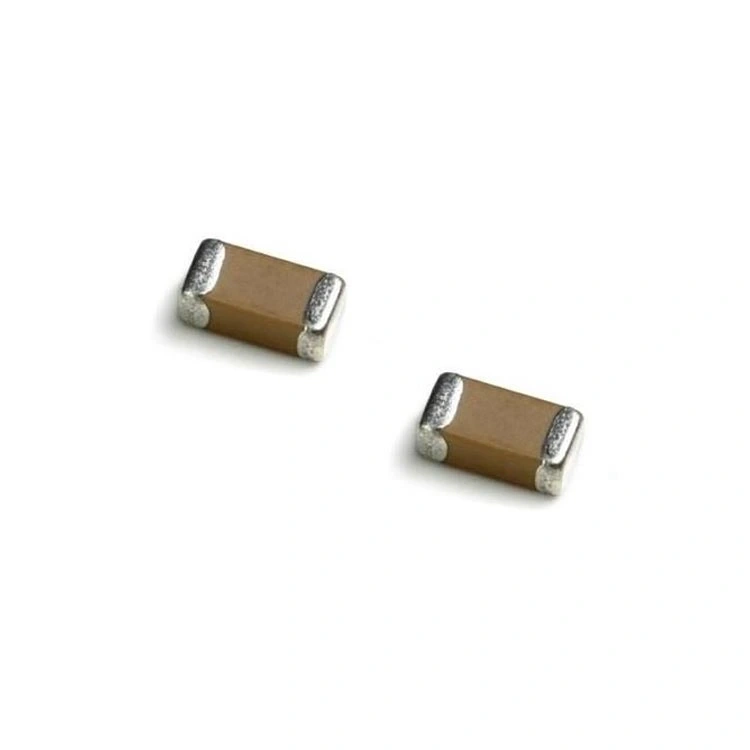

47pF 50V 805 SMD Kondansatör, yüzey montaj teknolojisi ile üretilmiş, kompakt boyutlu seramik kapasitördür. 47pF kapasite değeri ve 50V çalışma voltajı ile özellikle RF devreleri, sinyal filtreleme ve titreşim bastırma uygulamaları için ideal bir komponenttir.

805 boyut standardında üretilen bu kondansatör, modern elektronik devrelerde alan tasarrufu sağlarken, yüksek frekans uygulamalarında düşük empedans ve güvenilir performans sunar.

SMD yapısı sayesinde otomatik montaj sistemleriyle uyumlu olan bu SMD kondansatör, çeşitli elektronik komponentler ile birlikte kullanılarak, hassas RF devreleri ve yüksek frekanslı uygulamalarda kararlı performans sağlar.

Teknik Özellikler

47pF 50V 805 SMD Kondansatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasite Değeri: 47 pF (pikofarad)
• Tolerans: ±5% (J)
• Çalışma Voltajı: 50.0V DC
• Paket Boyutu: 805 (2.0mm x 1.25mm)
• Montaj Tipi: SMD (Yüzey Montaj)
• Dielektrik Malzeme: NP0/C0G Seramik
• Sıcaklık Katsayısı: 0 ±30 ppm/°C
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Sıcaklık Kararlılığı: ±0.3% veya daha iyi
• Dielektrik Dayanım: 125V DC (1 dakika)
• İzolasyon Direnci: >10 GOhm
• Daldırma Durumu: Kurşunsuz, RoHS uyumlu
• ESR (Eşdeğer Seri Direnç): Düşük
• Frekans Karakteristiği: Yüksek frekanslarda stabil
• Yükseklik: Yaklaşık 0.5mm
• Terminal Malzemesi: Nikel/Kalay kaplama
• Kapasite Stabilitesi: Yüksek
• Nem Direnci: Yüksek
• Önerilen Depolama Koşulları: 5-35°C, <75% RH
• Lehim Profili: 260°C max, 10s

Kullanım Alanları

47pF 50V 805 SMD Kondansatör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

RF ve Haberleşme Devreleri

• RF osilatörler
• Anten eşleştirme devreleri
• Filtreler (bandpass, lowpass, highpass)
• VHF/UHF devreleri
• Kablosuz iletişim modülleri

Dijital Elektronik

• Kristal osilatör devreleri
• Titreşim bastırma
• Gürültü filtreleme
• Bypass uygulamaları
• Zamanlama devreleri

Hassas Enstrümantasyon

• Sensör arayüzleri
• Sinyal koşullandırma
• Düşük gürültülü devreler
• Hassas ölçüm cihazları
• Tıbbi cihazlar

Avantajlar ve Özellikler

47pF 50V 805 SMD Kondansatör'ün sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 805 paketi ile minimum PCB alanı kullanımı
• NP0/C0G Dielektrik: Sıcaklık ve voltaj değişiminde yüksek stabilite
• Düşük ESR: Yüksek frekanslarda daha iyi performans
• Yüksek Q Faktörü: RF ve rezonans devrelerinde düşük kayıp
• Geniş Çalışma Sıcaklığı: -55°C ile +125°C arası kararlı çalışma
• 50V Çalışma Voltajı: Pek çok uygulama için yeterli gerilim dayanımı
• Düşük Empedans: Yüksek frekanslı sinyallerde etkili bypass
• Hassas Tolerans: ±5% ile kesin kapasite değeri
• Uzun Ömür: Sıcaklık döngülerine dayanıklı yapı
• Otomatik Montaj Uyumluluğu: SMD yapısı ile seri üretim kolaylığı

Montaj ve Kullanım

47pF 50V 805 SMD Kondansatör'ün montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Lehimleme Yöntemi: Reflow, dalga veya manuel lehimleme
• Maksimum Lehim Sıcaklığı: 260°C (10 saniye max)
• Ön Isıtma: 150°C'ye kadar yavaş ısıtma
• PCB Bağlantısı: Bakır pad boyutları 1.0mm x 1.3mm civarında olmalı
• Temizleme: Su bazlı temizleyiciler önerilir

Kullanım önerileri:

• RF Devrelerde: Kısa bağlantı yolları ile gürültü minimizasyonu
• Osilatör Devrelerinde: Kararlı frekans için NP0/C0G özelliği avantajlı
• Filtrelerde: Yüksek Q faktörü ile keskin kesim sağlama
• Hassas Devrelerde: Sıcaklık ve voltaj değişimine karşı stabiliteden yararlanma
• Bypass Uygulamalarında: Entegrelere mümkün olduğunca yakın yerleştirme

Sorun Giderme ve İpuçları

47pF 50V 805 SMD Kondansatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Termal Çatlaklar: Ani sıcaklık değişimlerinden kaçının, yavaş ısıtma/soğutma yapın
• Tombstone Etkisi: Dengeli lehim pastası uygulaması ve simetrik pad tasarımı kullanın
• Kapasitif Kayıplar: PCB yol uzunluklarını minimize edin
• Frekans Sapması: PCB parazitik kapasitanslarını hesaba katın
• Montaj Hasarları: Otomatik dizgi parametrelerini doğru ayarlayın

Tasarım İpuçları

• RF devrelerde kondansatörü sinyal yolunda mümkün olduğunca kısa tutun
• Hassas osilatörlerde NP0/C0G dielektrik özelliğini maksimum kullanın
• PCB tasarımında parazitik etkileri azaltmak için toprak düzlemi kullanın
• Yüksek frekanslarda rezonans etkilerini göz önünde bulundurun
• Kritik devrelerde aynı lot ve üreticiden kondansatörler kullanın
• Empedans eşleştirme uygulamalarında PCB yollarının empedansını hesaplayın

Paket İçeriği

• 47pF 50V 805 SMD Kondansatör
