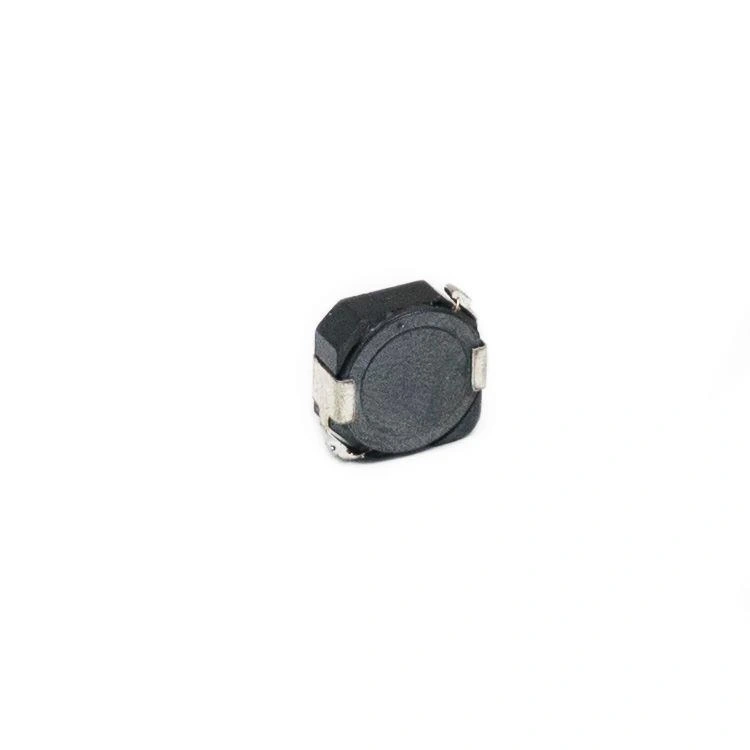

470uH 10x10mm 1.5A SMD Güç Bobini
470uH 10x10mm 1.5A SMD Güç Bobini, yüksek indüktans değerine sahip kompakt boyutlu bir güç endüktörüdür. 470 mikrohenry indüktans değeri, 1.5 amper akım kapasitesi ve 10x10mm boyutuyla, düşük güçlü DC-DC dönüştürücüler, filtre devreleri ve düşük frekanslı uygulamalar için ideal bir komponenttir.
Manyetik korumalı yapıda üretilen bu SMD bobin, gürültü filtreleme ve enerji depolama özelliği ile düşük güç elektroniği uygulamalarında verimli performans sunar. SMD montaj özelliği ile PCB tasarımlarında alan tasarrufu sağlar.
Düşük frekanslı DC-DC dönüştürücülerde, EMI filtrelerinde ve sinyal izolasyon devrelerinde kullanılabilen bu bobin, diğer elektronik komponentler ile birlikte IoT cihazları, sensör devreleri ve düşük güçlü elektronik uygulamalarda etkili bir çözüm sunmaktadır.
Teknik Özellikler
470uH 10x10mm 1.5A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- İndüktans Değeri: 470.0μH ±20%
- Maksimum Akım Değeri (Imax): 1.5A
- Satürasyon Akımı (Isat): ~2.2A
- DC Direnç (DCR): ~0.75Ω
- Boyutlar: 10mm x 10mm x 4mm (±0.5mm)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Montaj Tipi: Surface Mount (SMD/SMT)
- Manyetik Koruma: Var
- Akım Değerinde Sıcaklık Artışı: <40°C @ 1.5A
- Test Frekansı: 100kHz
- Öz Rezonans Frekansı (SRF): ~1MHz
- Q Faktörü: >30 @ 100kHz
- Malzeme: Ferrit çekirdek, bakır sargı
- Kaplama: Metal alaşım kaplama
- Montaj Yöntemi: Reflow lehimleme
- Maksimum Sıcaklık Sınıfı: Sınıf F (155°C)
- RoHS Uyumluluğu: Evet
- Ağırlık: Yaklaşık 2g
- Enerji Depolama Kapasitesi: ~0.53mJ @ 1.5A
- Paketleme: Tray/Tape & Reel
Kullanım Alanları
470uH 10x10mm 1.5A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Düşük Güçlü DC-DC Dönüştürücüler
- Buck dönüştürücüler (düşük güç)
- Boost dönüştürücüler (düşük güç)
- SEPIC dönüştürücüler
- Düşük frekanslı (<100kHz) dönüştürücüler
- Battery destekli uygulamalar
Filtreleme ve Gürültü Bastırma
- EMI/RFI filtreleme
- Güç hattı filtreleme
- Gürültü bastırma devreleri
- Sinyal izolasyon uygulamaları
- Analog sinyal filtreleme
Özel Düşük Güç Uygulamaları
- IoT sensör devreleri
- Düşük güçlü LED sürücüler
- Batarya destekli cihazlar
- Medikal elektronik cihazlar
- Kablosuz sensör ağları
Avantajlar ve Özellikler
470uH 10x10mm 1.5A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.
- Yüksek İndüktans Değeri: 470μH ile düşük frekanslı uygulamalar için ideal
- Kompakt Boyut: 10x10mm ile PCB alan tasarrufu
- Manyetik Koruma: Düşük EMI yayılımı
- SMD Montaj: Otomatik montaj uyumluluğu
- Düşük Profil: 4mm yükseklik ile kompakt tasarım
- Düşük Güç Tüketimi: Enerji verimli cihazlar için uygun
- Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
- Güvenilir Performans: Endüstriyel kalite standartları
- Düşük Kaçak Akı: Hassas komponentlerin yakınında kullanılabilir
- Yüksek Enerji Depolama: 470μH ile verimli enerji depolama
Montaj ve Kullanım
470uH 10x10mm 1.5A SMD Güç Bobini'nin PCB montajı ve kullanımı hakkında bilgiler.
İpucu: 470μH değerindeki güç bobinleri, özellikle düşük frekanslı dönüştürücülerde (20kHz-100kHz) verimli çalışır. Yüksek indüktans değeri nedeniyle, bu bobinler düşük rippel akımı gerektirenuygulamalarda idealdir. Düşük akım ve yüksek indüktans değeri sayesinde, düşük noise, düşük ripple, düşük EMI yayılımı sağlar. PCB tasarımında, bobinin yakınına küçük değerli (100nF) bypass kapasitörleri yerleştirerek yüksek frekanslı gürültüleri filtreleyebilirsiniz. DCR değeri 0.75Ω ile nispeten yüksek olduğundan, düşük güç uygulamalarında verimlilik kayıplarını hesaba katın.
PCB Tasarımı ve Montaj İpuçları:
- Pad Boyutları: Tipik olarak 10.5mm x 10.5mm
- PCB İz Genişliği: 1.5A için en az 0.8mm bakır genişliği yeterlidir
- Lehimleme: Standart reflow profili (260°C max, 10s)
- Yerleşim: Hassas analog devrelerden uzak tutun
- EMI Kontrol: Manyetik kalkan etkili olsa da yerleşime dikkat edin
- Termal Yönetim: Genellikle özel termal tasarım gerektirmez
Devre Tasarım İpuçları:
- Dönüştürücü Tasarımı: Düşük frekanslı (<100kHz) tasarımlar için uygundur
- Rippel Akımı: Yüksek indüktans düşük rippel akımı sağlar
- Filtreleme: EMI/RFI filtreleme için LC devrelerinde kullanılabilir
- Akım Sınırları: 1.5A sınırını aşmamaya dikkat edin
- DCR Kayıpları: 0.75Ω ile I²R kayıplarını hesaplayın
Sorun Giderme ve İpuçları
470uH 10x10mm 1.5A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yüksek DCR Kayıpları: Düşük güç uygulamalarında kullanın, akımı sınırlayın
- Sinyal Bozulması: Hassas sinyal hatlarından uzak yerleştirin
- Satürasyon: 1.5A akım sınırını aşmayın
- Rezonans: Çıkış kapasitörlerini önerilen değerlerde kullanın
- Yüksek Frekansta Performans Düşüşü: 100kHz altı frekanslar için kullanın
Verimli Kullanım İpuçları
- Düşük rippel gerektiren hassas uygulamalarda tercih edin
- EMI hassasiyeti olan devrelerde filtre olarak kullanın
- Sensorless kontrol gerektiren uygulamalarda daha düşük DCR'li alternatifler düşünün
- Yüksek Q faktörü sayesinde LC rezonans devrelerinde kullanılabilir
- Düşük akımlı kablosuz sensör uygulamaları için idealdir
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı bobin türleri ile filtre devreleri ve güç uygulamalarınızı tamamlayabilirsiniz.
Ürünleri İncele →
Yüzey montaj bobin çeşitleri ile kompakt ve modern devrelerinizi tasarlayabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
470uH değeri hangi tür uygulamalar için uygundur?
Düşük frekanslı (<100kHz) dönüştürücüler, düşük güçlü (1.5A altı) uygulamalar, EMI filtreleme devreleri ve düşük rippel gerektiren hassas devreler için idealdir.
DCR değeri 0.75Ω ne anlama gelir?
Bobinin DC direncidir. 1.5A akımda P=I²×R ile 1.69W güç kaybına yol açar. Bu nedenle düşük akımlı uygulamalarda tercih edilmelidir.
470uH bobin ile 4.7uH bobin arasındaki temel fark nedir?
470uH, 4.7uH'dan 100 kat daha yüksek indüktansa sahiptir. Daha düşük frekansta, daha düşük akımda çalışır ve daha düşük rippel akımı sağlar.
Bu bobin hangi frekanslarda en verimli çalışır?
Genellikle 20kHz-100kHz frekans aralığında en iyi performansı gösterir. Öz rezonans frekansı ~1MHz olduğundan, yüksek frekanslarda kullanılması önerilmez.
EMI filtreleme için nasıl kullanılabilir?
Güç hattı üzerine seri bağlanıp, çıkışa paralel kapasitör eklenerek LC filtre oluşturulabilir. Yüksek indüktans değeri, düşük frekanslı gürültüleri etkili şekilde bastırır.
Akım sınırı aşılırsa ne olur?
Çekirdek satürasyona girer, indüktans değeri düşer, performans azalır. Aşırı ısınma ve kalıcı hasar oluşabilir. 1.5A sınırını aşmamak önemlidir.
Manyetik korumalı bobin ne anlama gelir?
Manyetik akının bobin dışına sızmasını engelleyen metal bir kalkana sahip olduğunu gösterir. EMI emisyonlarını azaltır ve komşu komponentleri manyetik etkileşimden korur.
470uH 10x10mm bobinin tipik buck dönüştürücü tasarımında değerleri neler olmalıdır?
Giriş: 5-12V, Çıkış: 3.3-5V, Akım: 0.1-1A, Frekans: 30-50kHz, Çıkış kapasitörü: 47-100μF, Bypass kapasitörü: 100nF için uygundur.
