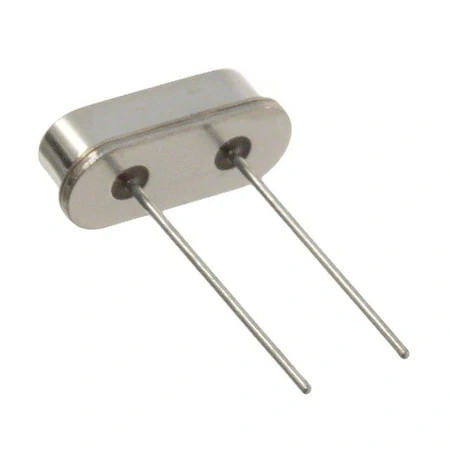

4000 MHz Kristal HC-49S Osilatör
4000 MHz (4.000 MHz) Kristal HC-49S Osilatör, elektronik devrelerde hassas ve kararlı frekans referansı sağlayan temel bir komponenttir. HC-49S tipi düşük profil kılıfta sunulan bu kristal, kompakt boyutu ve yüksek frekans kararlılığı ile öne çıkmaktadır.
4 MHz frekansında çalışan bu elektronik komponent, mikrodenetleyici sistemleri, zamanlama devreleri ve haberleşme modülleri için ideal bir seçenektir. Düşük ESR değeri ve mükemmel sıcaklık stabilitesi ile devrenizde güvenilir bir zaman kaynağı oluşturur.
Standart HC-49S kılıf yapısı sayesinde yaygın olarak kullanılan PCB tasarımlarıyla kolayca entegre edilebilen bu kristal, darbe kontrol devreleri ve tristör tetikleme sistemleri gibi zamanlama gerektiren uygulamalar için mükemmel bir çözüm sunar.
Teknik Özellikler
4000 MHz Kristal HC-49S Osilatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Frekans: 4.000 MHz
- Kılıf Tipi: HC-49S (Düşük Profil / SMD uyumlu)
- Frekans Toleransı: ±30ppm (maksimum)
- Çalışma Modu: Temel (Fundamental)
- Yük Kapasitesi: 18pF
- Seri Direnç (ESR): 60Ω (maksimum)
- Sıcaklık Kararlılığı: ±50ppm (-20°C ~ +70°C)
- Sıcaklık Aralığı: -20°C ~ +70°C (çalışma)
- Depolama Sıcaklığı: -40°C ~ +85°C
- Eskime (Aging): <±5ppm/yıl
- Sürüş Seviyesi: 100µW (maksimum)
- Parazitik Kapasitans: 7pF (tipik)
- Montaj Tipi: Through Hole (THT)
- Pin Aralığı: 4.9mm
- Boyutlar: Yaklaşık 11.5mm x 4.7mm x 3.8mm
- RoHS Uyumlu: Evet.
Kullanım Alanları
4000 MHz Kristal HC-49S Osilatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Mikrodenetleyici Sistemleri
- PIC mikrodenetleyici devreleri
- AVR tabanlı sistemler
- Arduino projeleri
- Zamanlama kritik uygulamalar
Haberleşme Devreleri
- RF haberleşme modülleri
- Seri arayüz devreleri
- Protokol çeviriciler
- Sensör veri toplama sistemleri
Zamanlama Uygulamaları
- Saat devreleri
- Zaman sayıcı sistemler
- Veri örnekleme devreleri
- PWM kontrol sistemleri
Diğer Uygulamalar
- Test ve ölçüm ekipmanları
- Filtre devreleri
- Frekans sentezleyiciler
- Ses işleme uygulamaları
Avantajlar ve Özellikler
4000 MHz Kristal HC-49S Osilatör'ün sağladığı avantajlar ve çözümler.
- Yüksek Frekans Kararlılığı: ±30ppm hassasiyet ile sabit frekans referansı
- Kompakt Boyut: HC-49S düşük profil kılıf ile alan tasarrufu
- Düşük ESR: Daha az güç tüketimi ve daha güvenilir başlangıç
- Mükemmel Sıcaklık Stabilitesi: Geniş sıcaklık aralığında kararlı çalışma
- Kolay Entegrasyon: Standart kılıf yapısı ile yaygın PCB tasarımlarına uyumluluk
- Uzun Ömür: Düşük yaşlanma oranı ile uzun süreli frekans kararlılığı
- Düşük Faz Gürültüsü: Temiz sinyal üretimi
- Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik
Montaj ve Kullanım
4000 MHz Kristal HC-49S Osilatör'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Kristali PCB'den yüksekte monte ederseniz mekanik stresi azaltabilirsiniz.
PCB montajı için yapmanız gerekenler:
- PCB'de kristal için uygun iki delik açın (pin aralığı 4.9mm)
- Kristali PCB deliklerine yerleştirin
- Kristalin düzgün bir şekilde oturduğundan emin olun
- Pinleri PCB'nin alt tarafından lehimleyin
- Aşırı ısı uygulamaktan kaçının (maksimum 260°C, 10 saniye)
- Mekanik darbelere karşı koruma için gerekirse kristali PCB üzerine sabitleyebilirsiniz
- Gürültüyü azaltmak için kristali daha gürültülü devre elemanlarından uzak tutun
Mikrodenetleyici kullanımı için:
- Kristali mikrodenetleyicinin XTAL/OSC pinlerine bağlayın
- Uygun yük kapasitelerini (genellikle 18-22pF seramik kapasitörler) kullanın
- Kapasitörlerin diğer uçlarını toprak hattına bağlayın
- Kristal için kısa ve doğrudan PCB yolları tasarlayın
- Kristal çevresinde toprak düzlemi oluşturun
- Mikrodenetleyicinin fuse/konfigürasyon bitlerini harici osilatör kullanımı için ayarlayın
Sorun Giderme ve İpuçları
4000 MHz Kristal HC-49S Osilatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Osilatörün Başlamaması: Yük kapasitörleri değerlerini kontrol edin, gerekirse değiştirin
- Kararsız Frekans: Besleme voltajı kararlılığını kontrol edin, bypass kapasitörleri ekleyin
- Frekans Kayması: PCB çevresindeki sıcaklık değişimlerini azaltın
- Yüksek EMI: Kristal çevresine toprak koruması ekleyin
Verimli Kullanım İpuçları
- Kristali ısı kaynaklarından (regülatörler, güç transistörleri) uzak tutun
- Hassas uygulamalarda sıcaklık kompanzasyonu veya TCXO kullanmayı değerlendirin
- Kristal yakınında gürültü filtresi kullanın
- PCB'de kristal için ayrı bir toprak düzlemi oluşturun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli tristör modelleri ile güç kontrolü ve anahtarlama imkanı.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kristal osilatörler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
4MHz kristal ile 16MHz kristal arasındaki fark nedir?
Frekans değeri farklıdır. 4MHz daha düşük güç tüketimi sunar ancak daha yavaş saat hızı sağlar. 16MHz daha hızlı işlem kapasitesi ama daha yüksek güç tüketimi getirir.
HC-49S ile HC-49U kristal kılıfları arasındaki fark nedir?
HC-49S daha ince (düşük profil) ve genellikle daha kompakt tasarımlara uygundur. HC-49U daha yüksek profillidir ve geleneksel uygulamalarda kullanılır.
Kristal için uygun yük kapasitörlerini nasıl seçerim?
Kristal veri sayfasındaki yük kapasitesi değerini (genellikle 18-22pF) kullanın. Kapasitör değeri = 2(CL - Cparazitik) formulünü uygulayın, genellikle iki adet eşit değerli kapasitör kullanılır.
Kristal osilatörün frekans kararlılığını etkileyen faktörler nelerdir?
Sıcaklık değişimleri, besleme voltajı dalgalanmaları, mekanik titreşimler, yaşlanma ve PCB tasarımındaki parazitik kapasitanslar ana etkenlerdir.
4MHz kristal Arduino'da nasıl kullanılır?
Kristali XTAL1-XTAL2 pinlerine bağlayın ve her pine bir 22pF kapasitör ekleyip topraklayın. Bootloader ve fuse bitlerini 4MHz için yeniden ayarlamanız gerekir.
Kristal osilatör ile seramik rezonatör arasındaki fark nedir?
Kristaller daha hassas (±30ppm) ancak başlaması zor olabilir. Seramik rezonatörler daha az hassas (±0.5%) ancak entegre kapasitörleri ve kolay başlamasıyla avantaj sağlar.
Kristal çalışmıyorsa sorunu nasıl çözebilirim?
Yük kapasitörleri değerlerini kontrol edin, mikrodenetleyici fuse bitlerini doğrulayın, PCB hatalarını kontrol edin ve kristali osiloskopla test edin.
HC-49S kristalini SMD olarak monte etmek mümkün müdür?
Evet, HC-49S SMD montaja uygun tasarlanmıştır. Kristali yatık pozisyonda yerleştirip, pinlerini PCB yüzeyindeki pedlere lehimleyebilirsiniz.
