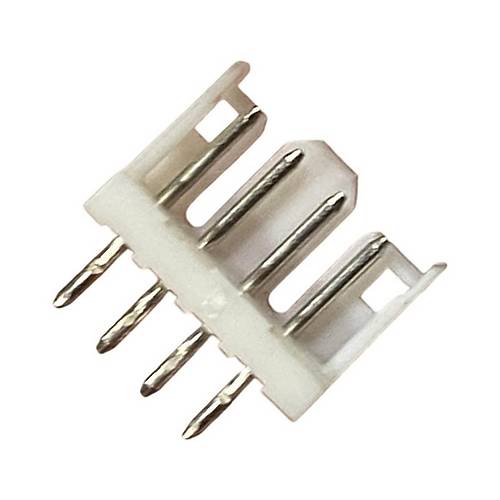

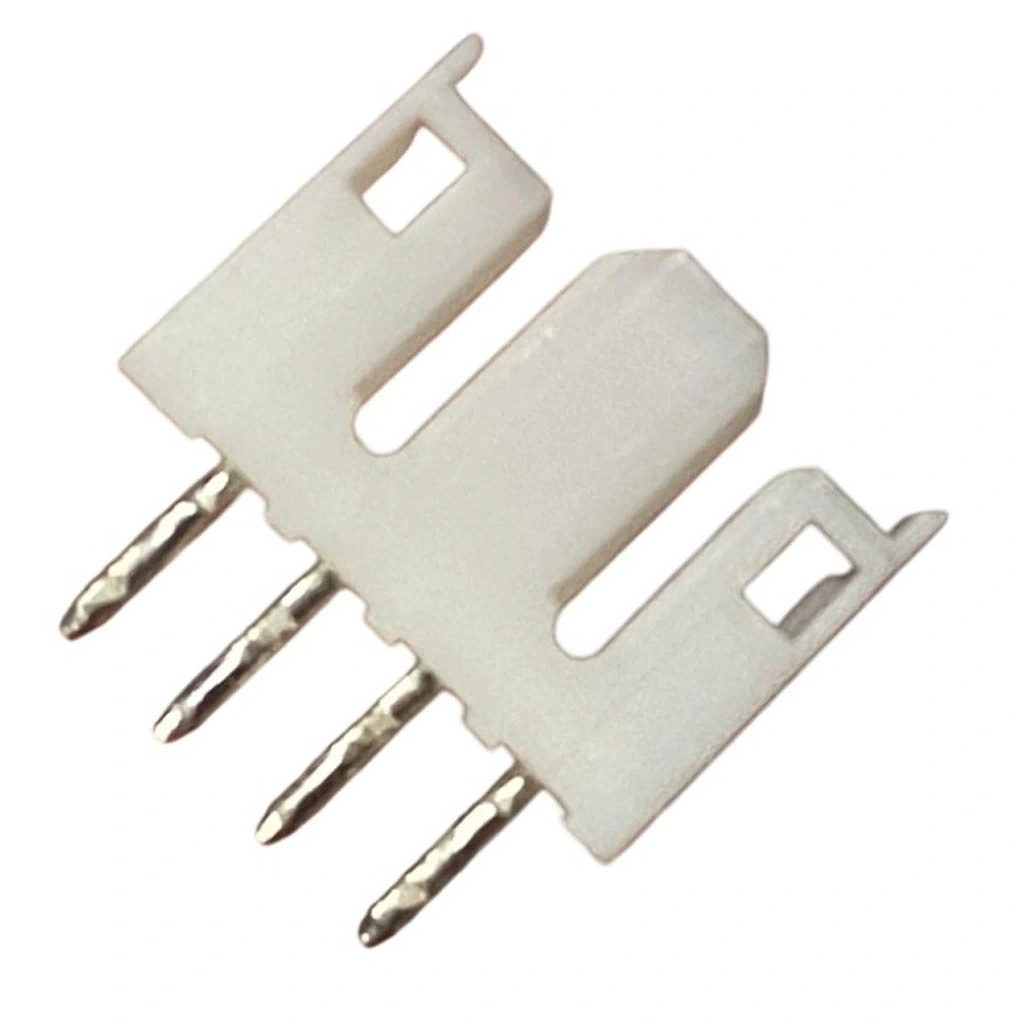

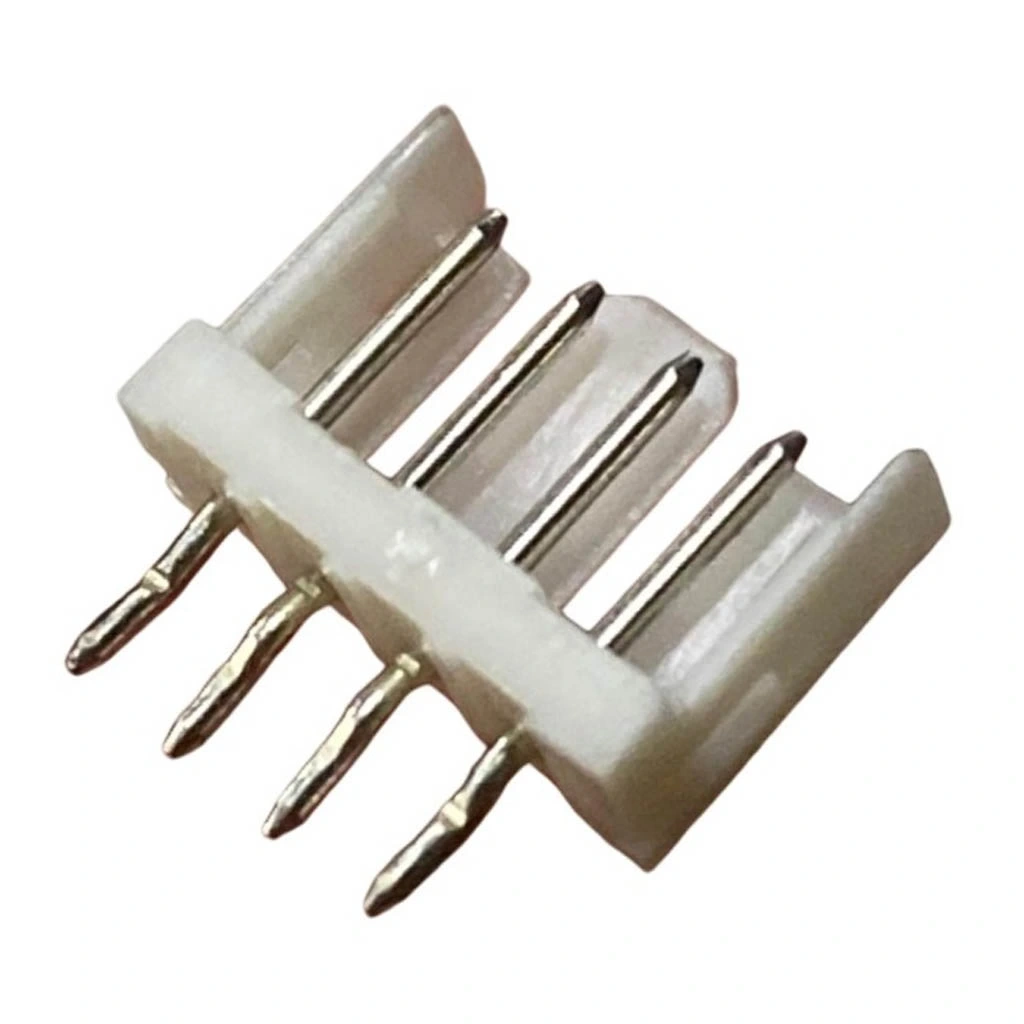

4 Pin AMP CT 2mm Düz Konnektör Erkek 292161-4
4 Pin AMP CT 2mm Düz Konnektör Erkek 292161-4, elektronik projeler için tasarlanmış, endüstriyel kalitede bir bağlantı elemanıdır. PCB'ye düz (yatay) monte edilen bu erkek konektör, TE Connectivity (eski adıyla AMP) firmasının Crimp Terminal (CT) serisinin 2mm pin aralığı standardına sahiptir ve kompakt elektronik tasarımlarda güvenilir bağlantılar sağlar.
AMP CT serisi konektörler, yüksek kaliteli malzemeler ve hassas üretim standartlarıyla bilinen bu ürün, kablo çeşitleri arasında profesyonel elektronik uygulamalar için tercih edilen bir seçenektir. 4 pinli yapısı, sensör bağlantıları, veri iletimi ve güç dağıtımı için ideal bir çözümdür.
Polarite korumalı tasarımı sayesinde yanlış bağlantıları önleyen bu konektör, JST kablo ve konnektörler gibi standart bağlantı sistemlerine alternatif olarak, daha zorlu endüstriyel ortamlarda kullanılmaktadır. Arduino ve diğer geliştirme platformları, sensör modülleri, haberleşme devreleri ve çeşitli elektronik projelerde sıkça tercih edilmektedir.

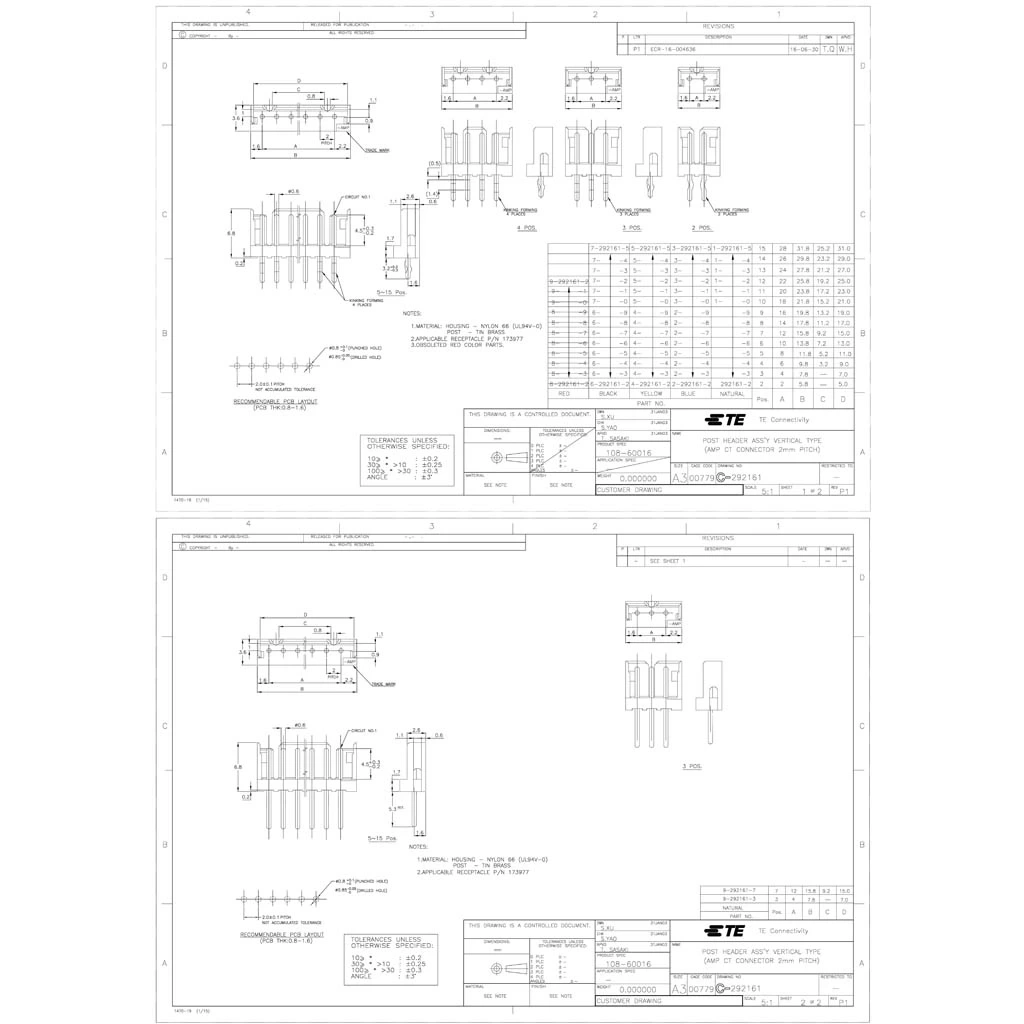

Teknik Özellikler
4 Pin AMP CT 2mm Düz Konnektör Erkek 292161-4'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Konnektör Tipi: AMP Crimp Terminal (CT) Serisi
- Parça Numarası: 292161-4
- Pin Sayısı: 4 Pin
- Pin Aralığı: 2.0mm
- Konektör Cinsi: Erkek (Header)
- Montaj Tipi: Düz (Yatay)
- Malzeme: Poliester termoplastik, UL94V-0 alev geciktirici
- Kontak Malzemesi: Fosfor bronz, altın kaplama
- Voltaj Kapasitesi: 250V AC/DC
- Akım Kapasitesi: 3A maksimum (pin başına)
- Kontak Direnci: 15 mΩ maksimum
- İzolasyon Direnci: 1000 MΩ minimum
- Dayanma Voltajı: 1.500V AC 1 dakika
- Çalışma Sıcaklığı: -40°C ile +105°C arası
- Uyumluluk: AMP CT 2.0mm dişi konektörler
- Lehimleme Uyumluluğu: Kurşunsuz lehimlemeye uygun
- RoHS Uyumluluğu: Evet
- Pin Uzunluğu: Yaklaşık 3.2mm (lehimleme tarafı)
- Kilitleme Mekanizması: Var (polarite koruması)
- Üretici: TE Connectivity (eski AMP)
Kullanım Alanları
4 Pin AMP CT 2mm Düz Konnektör Erkek 292161-4'ün kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Elektronik
- Otomasyon sistemleri
- Kontrol kartları
- Ölçüm cihazları
- Endüstriyel sensörler
- PLC bağlantıları
Haberleşme ve Veri İletimi
- I2C ve SPI modülleri
- UART haberleşme arayüzleri
- Veri aktarım bağlantıları
- Sensör ağları
- Network cihazları
Genel Elektronik Projeler
- Arduino ve mikrodenetleyici projeleri
- PCB kart bağlantıları
- Prototip geliştirme
- Güç dağıtım devreleri
- Sensör modülleri
Avantajlar ve Özellikler
4 Pin AMP CT 2mm Düz Konnektör Erkek 292161-4'ün sağladığı avantajlar ve çözümler.
- Endüstriyel Kalite: TE Connectivity standartlarında yüksek kaliteli üretim
- Kompakt Tasarım: 2mm pin aralığı ile alan tasarrufu
- Dayanıklı Yapı: Zorlu çevre koşullarına dayanıklı malzeme
- Yüksek Sıcaklık Toleransı: -40°C ile +105°C arası geniş çalışma aralığı
- Güvenilir Bağlantı: Altın kaplama kontaklar ile düşük direnç
- Polarite Koruması: Yanlış bağlantı riskini ortadan kaldıran tasarım
- Düşük Kontak Direnci: Verimli elektrik iletimi
- Alev Geciktirici: UL94V-0 standardında güvenli malzeme
- Kolay Montaj: PCB'ye standart lehimleme ile basit kurulum
- Uzun Ömür: Tekrarlanan bağlantı/çıkarma döngülerine dayanıklılık
Montaj Kılavuzu
4 Pin AMP CT 2mm Düz Konnektör Erkek 292161-4'ün PCB'ye montajı için bilgiler.
İpucu: PCB tasarımında pin aralıklarını tam 2.00mm olarak ayarlayın, tolerans kritiktir.
Montaj adımları ve öneriler:
- PCB Tasarımı: 2mm pin aralıklı, 4 pinli delik düzeni oluşturun
- Delik Boyutlandırma: 0.7-0.8mm delik çapı önerilir
- Konumlandırma: Konektörü PCB'ye doğru yönde yerleştirin, polarite işaretlerine dikkat edin
- Sabitleme: Konektörü yerinde tutmak için kapton bant veya küçük bir klemens kullanın
- Lehimleme Sıcaklığı: Kurşunsuz lehim için 340-360°C kullanın
- Lehimleme Tekniği: Önce köşe pinleri lehimleyin, sonra diğer pinlere geçin
- Lehim Miktarı: Aşırı lehimden kaçının, pinler arası kısa devre riski oluşabilir
- Soğutma: Lehimlemeden sonra doğal soğumaya bırakın
- Temizleme: Lehim artıklarını uygun temizleyici ile giderin
Sorun Giderme ve İpuçları
4 Pin AMP CT 2mm Düz Konnektör Erkek 292161-4 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Delik Uyuşmazlığı: PCB delik düzeninin tam olarak 2mm aralıklı olduğunu kontrol edin
- Zayıf Lehim Bağlantısı: Yeterli ısı ve lehim kullanın, soğuk lehimlerden kaçının
- Lehim Köprüleri: Pinler arası kısa devre olup olmadığını multimetre ile kontrol edin
- Dişi Konektör Takılmıyor: Konektör yönünü kontrol edin, kilitleme tırnağının pozisyonuna dikkat edin
- Konektör Hasarı: Aşırı ısı veya zorlamadan kaynaklanan deformasyonları kontrol edin
Verimli Kullanım İpuçları
- PCB tasarımında konektör çevresinde yeterli boşluk bırakın
- Dişi konektörün rahat takılabilmesi için erişim alanı planlayın
- Sık takıp çıkarma gereken uygulamalarda güçlü lehim bağlantıları yapın
- Titreşimli ortamlarda konektörü ek olarak epoksi ile güçlendirmeyi düşünün
- PCB üzerinde pin fonksiyonlarını işaretleyin
- Kablo bağlantı şemasını proje dokümantasyonunda detaylı belirtin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Elektronik projeleriniz için JST standardında kablo ve konektör çözümleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik kablo ve konektör çözümleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Tüm elektronik proje ihtiyaçlarınız için çözümler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
AMP CT serisi nedir ve JST serilerinden farkı nedir?
AMP CT, TE Connectivity'nin Crimp Terminal serisidir. JST'ye göre daha endüstriyel, daha geniş sıcaklık aralığında çalışabilen ve genellikle daha yüksek kaliteli malzemeden üretilen konektörlerdir.
TE Connectivity ve AMP arasındaki ilişki nedir?
AMP (American Precision Manufacturing), 1999 yılında Tyco tarafından satın alındı. Daha sonra TE Connectivity adını aldı. AMP markası halen TE ürünlerinde parça kodlarında kullanılmaktadır.
Bu konektör hangi dişi konektörlerle uyumludur?
AMP/TE CT serisi 2mm dişi konektörler ile uyumludur. 179228-4 gibi ürün kodlarına sahip kablolu dişi konektörler kullanılabilir.
292161-4 kodundaki 4 ne anlama gelir?
Parça numarasının sonundaki 4, konektördeki pin sayısını belirtir. Bu konektör 4 pine sahiptir. Farklı pin sayıları için numaralandırma değişir.
Bu konektörün akım taşıma kapasitesi nedir?
Her pin için maksimum 3A akım taşıyabilir. Toplamda konektör tasarımına ve kullanım şekline bağlı olarak güvenli kullanım için dikkat edilmelidir.
PCB tasarımında nelere dikkat edilmelidir?
Pin aralıklarının tam 2.00mm olması, 0.7-0.8mm delik çapı, konektör etrafında yeterli boşluk ve dişi konektör erişimi için alan bırakılması önemlidir.
Bu konektör reflow lehimleme işlemine dayanıklı mıdır?
Evet, 260°C'ye kadar reflow lehimleme işlemine dayanıklıdır. Ancak elle lehimleme, kontrollü ısı uygulaması açısından daha güvenlidir.
Standart breadboard ile kullanılabilir mi?
Hayır, standart breadboardlar 2.54mm (0.1 inç) pin aralığına sahiptir. Bu konektörün 2mm pin aralığı breadboard ile uyumlu değildir.
