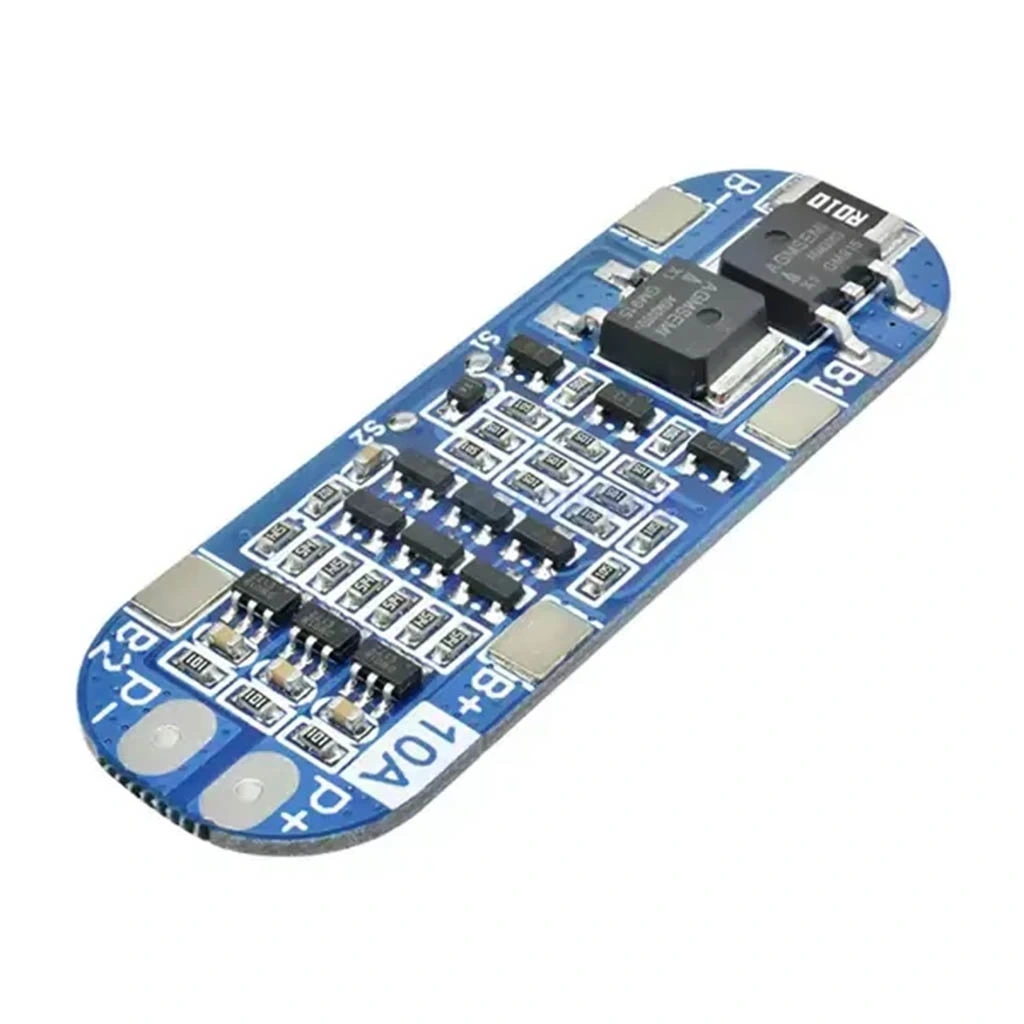

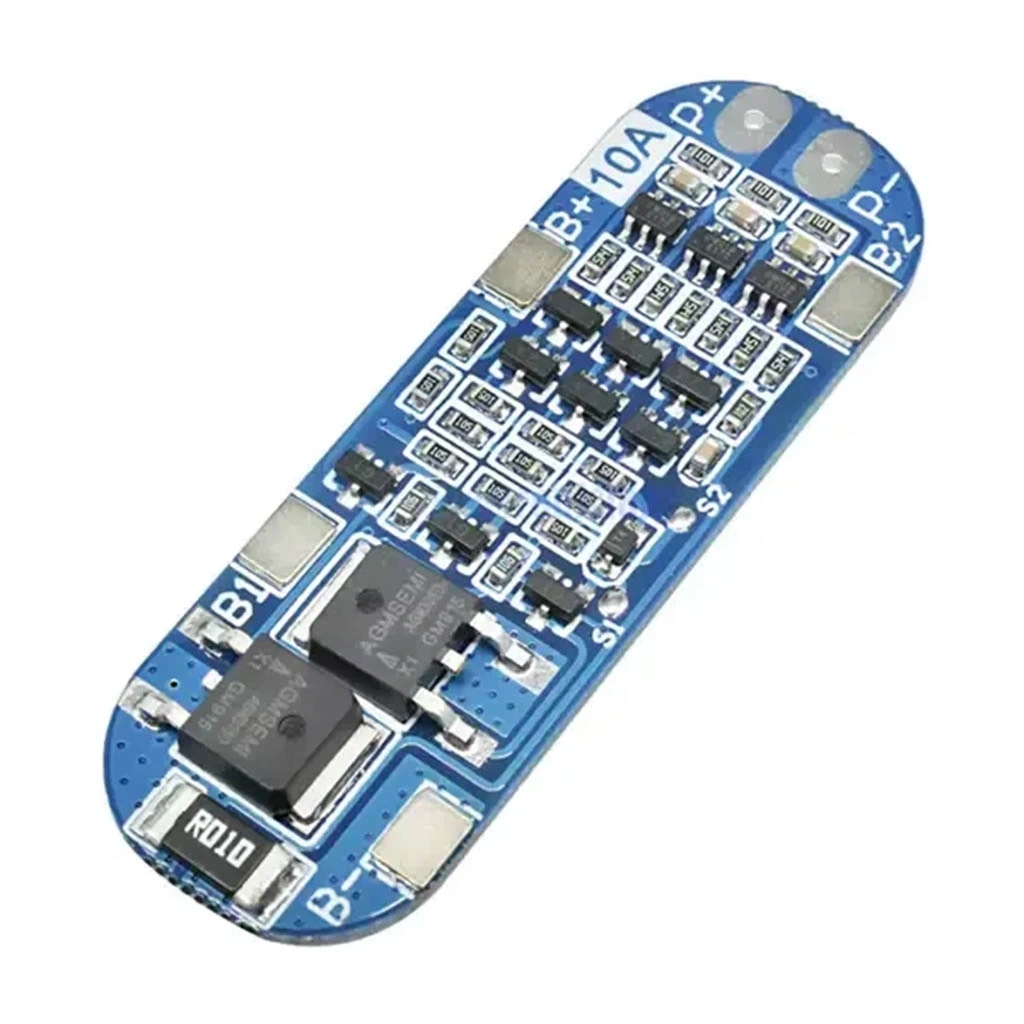

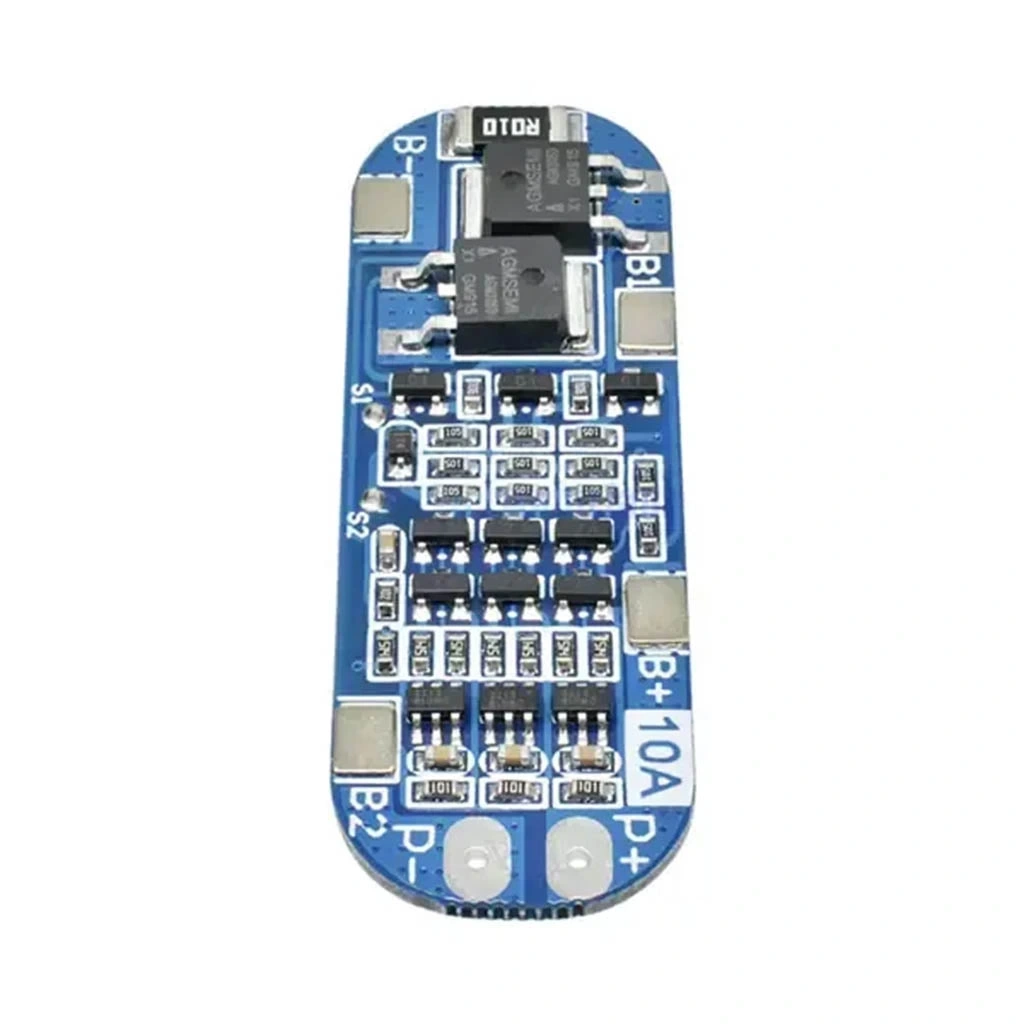

3S 10A BMS 12V 18650 Li-ion Koruma Balans Devresi

3S 10A BMS 12V 18650 Li-ion Koruma Balans Devresi

Lityum pil paketleriniz için güvenilir ve etkili bir koruma çözümü arıyorsanız, 3S 10A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu kompakt ve fonksiyonel koruma devresi, 3 hücreli (3S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 10A sürekli akım değeri ile orta güçteki elektronik projeler için idealdir.

Hücre dengeleme (balans) özelliği ile pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlayarak, maksimum performans ve uzun ömür sunar. LED aydınlatmalardan DIY güç bankalarına, Arduino projelerinden taşınabilir cihazlara kadar birçok uygulamada güvenle kullanılabilir.

3S 10A BMS'in Avantajları

3S 10A BMS Koruma Balans Devresi, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pillerin hasar görmesini önler ve sistem güvenliğini artırır.

10A sürekli deşarj akımı, birçok elektronik proje ve orta güçteki uygulamalar için yeterlidir. Özellikle Arduino, Raspberry Pi gibi mikrodenetleyici projeleri ve LED aydınlatma sistemleri gibi orta akımlı uygulamalar için idealdir.

Hücre dengeleme özelliği, pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar. Bu, kapasite kaybını önler ve pil paketinin toplam ömrünü önemli ölçüde uzatır.

Kompakt tasarımı ve kolay montaj özellikleriyle, DIY projelerinizde bile profesyonel batarya paketleri oluşturmanızı sağlar. Basit bağlantı noktaları sayesinde, elektronik bilgisi sınırlı olan hobi kullanıcıları için bile kurulum oldukça kolaydır.

Teknik Özellikler

• Model: 3S 10A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 3S (3 hücre seri bağlantı)
• Çalışma Voltajı: 9V-12.6V
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.7V±0.05V (hücre başına)
• Sürekli Deşarj Akımı: 10A
• Kısa Süreli Pik Akımı: 20A (≤ 10 saniye)
• Şarj Akımı: ≤ 8A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Hücre Dengeleme: Pasif dengeleme, 20mA
• İç Direnç: < 20mΩ
• Statik Güç Tüketimi: < 30μA
• Boyutlar: Yaklaşık 50mm x 35mm x 5mm
• Çalışma Sıcaklığı: -20°C ila +60°C

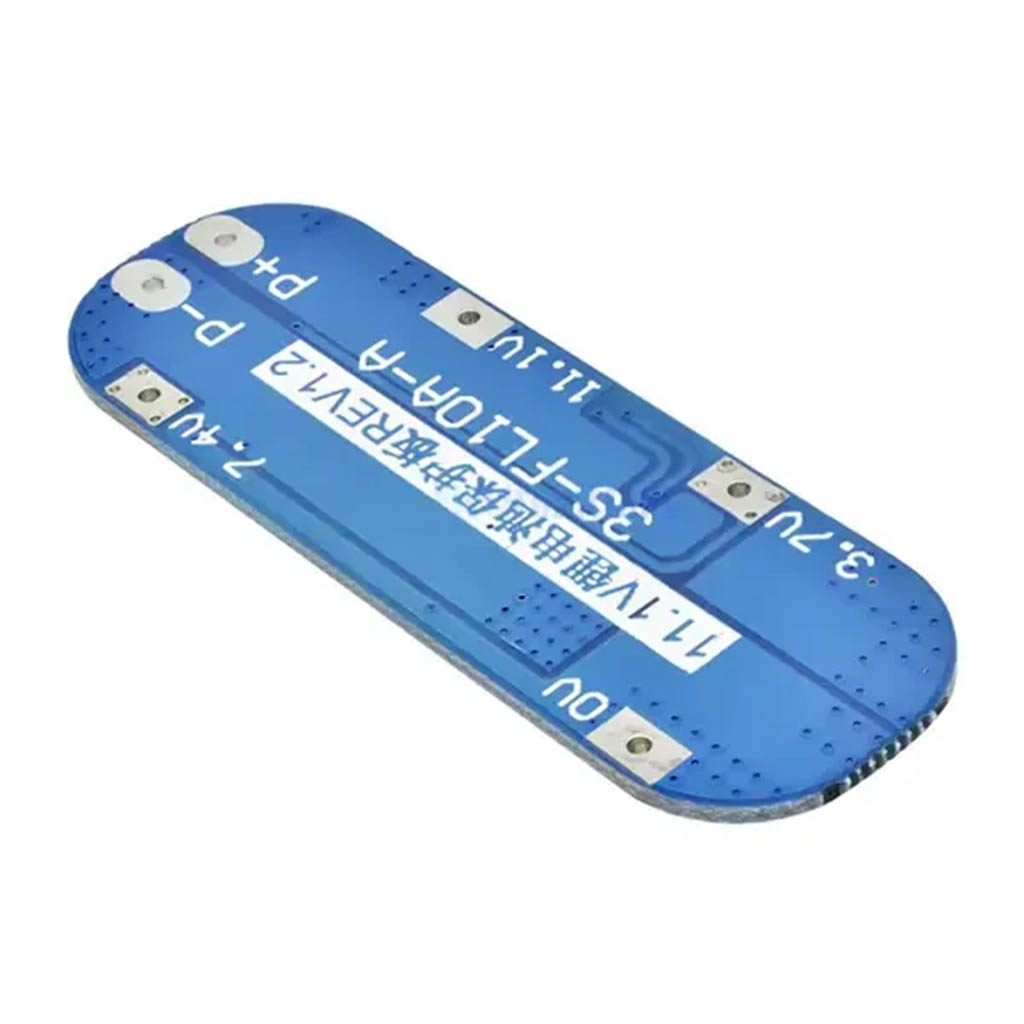

• Bağlantı: P-, B-, C1, C2, C3, B+, P+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 10g

Kullanım Avantajları

• Orta Akım Kapasitesi: 10A sürekli, 20A kısa süreli deşarj akımı desteği.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: Tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar.
• Kompakt Tasarım: Az yer kaplayan PCB tasarımı ile kolay entegrasyon.
• Düşük Enerji Tüketimi: 30μA'den az beklemede güç tüketimi.
• Kolay Montaj: Standart PCB montaj delikleri ile güvenli sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Ekonomik Fiyat: Uygun maliyetle profesyonel koruma.

Fiyat-Performans Değerlendirmesi

3S 10A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Benzer koruma özelliklerine sahip endüstriyel BMS sistemleriyle karşılaştırıldığında çok daha ekonomiktir.

Değerli lityum pil paketlerinizi korumak için yapılan bu küçük yatırım, pillerin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar. Koruma olmadan kullanılan lityum pillerin hasar görmesi veya tehlikeli durumlar oluşturması riski oldukça yüksektir.

10A akım kapasitesi, orta güçlü birçok uygulama için yeterlidir ve hobi projeleri için ideal bir çözüm sunar. Hücre dengeleme özelliği, pil paketi performansını optimize ederek ek değer katar.

İdeal Kullanım Alanları

• Arduino Projeleri: Mikrodenetleyici tabanlı projeler
• Raspberry Pi Uygulamaları: Taşınabilir Pi güç kaynakları
• LED Aydınlatma Sistemleri: Orta güçlü aydınlatma projeleri
• Portatif Güç Kaynakları: DIY powerbank projeleri
• Ses Sistemleri: Küçük taşınabilir hoparlörler
• RC Projeler: Küçük model araçlar
• IoT Cihazları: Sensör ağları ve veri toplayıcılar
• Robotik Projeler: Küçük robot platformları
• Güneş Enerjisi Sistemleri: Küçük off-grid enerji depolama
• Hobi Elektronik: Çeşitli elektronik devre projeleri

Paket İçeriği

• 3S 10A BMS 12V 18650 Li-ion Koruma Balans Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

3S 10A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Hatalı bağlantılar hem BMS'e hem de değerli pil paketinize zarar verebilir.

3S BMS ile DIY Batarya Paketi Yapımı

3S 10A BMS kullanarak kendi lityum batarya paketinizi oluşturmak, elektronik projeleriniz için ekonomik ve özelleştirilebilir bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle aynı kapasitede ve tercihen aynı üreticiden 18650 piller seçin. Hücreler arasındaki voltaj farkı ne kadar az olursa, BMS'in dengeleme işi o kadar kolay olur.

Pilleri 3S yapılandırmasında düzenleyin. Bu, 3 pil grubunun seri bağlanması anlamına gelir. Her grup bir veya daha fazla paralel pil içerebilir (3S1P, 3S2P gibi). Kaliteli pil tutucular veya spot kaynak kullanarak pilleri birleştirin.

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C3'e bağlayın. C1 en düşük potansiyel, C3 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Bağlantıların sağlamlığını kontrol edin ve güvenlik için tüm açık bağlantıları yalıtım bandı veya ısı ile daralan tüp ile izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 3S 10A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.7V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 10A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında tüm hücrelerin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücrelerden küçük bir akım (20mA) çekerek dengeleme işlemi yapar.
