3.3uH 10x10mm 15A SMD Güç Bobini

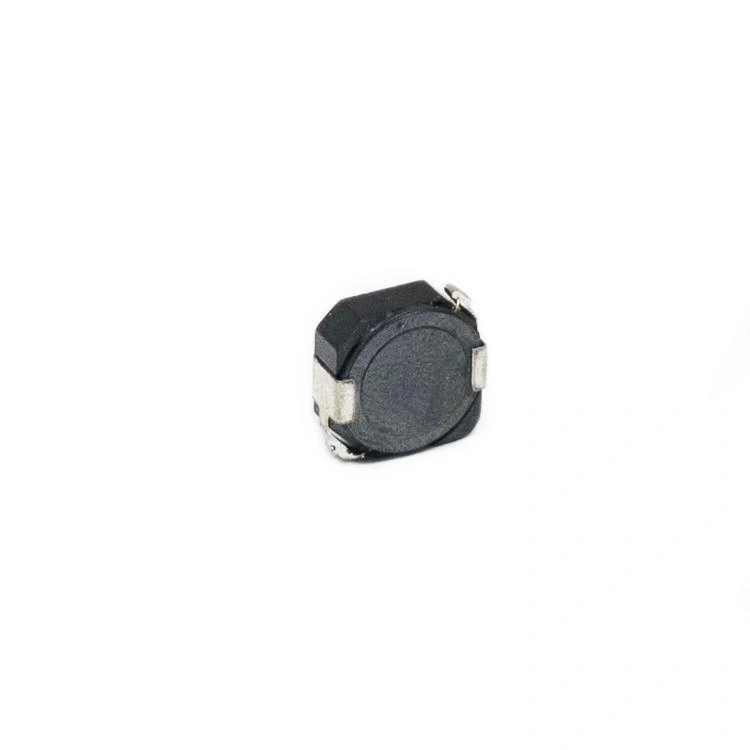

3.3uH 10x10mm 15A SMD Güç Bobini, yüzey montaj teknolojisi ile üretilmiş yüksek akım kapasiteli bir indüktördür. 3.3uH endüktans değeri, 15A akım taşıma kapasitesi ve kompakt 10x10mm boyutu ile güç dönüştürücü devreler için ideal bileşendir. Düşük DCR (DC Direnç) değeri sayesinde güç kayıplarını minimize ederek yüksek verimlilik sağlar.

Metal alaşım toroidal öz yapısı ile SMD bobin kategorisinin güçlü bir üyesidir. Yüksek sıcaklık dayanımı ve geniş çalışma sıcaklık aralığı sayesinde zorlu çalışma koşullarında bile güvenilir performans sunar. Yüzey montaj teknolojisi, otomatik montaj süreçleriyle uyumlu çalışma sağlar.

Güç kaynakları, DC-DC dönüştürücüler ve güç filtre devrelerinde yaygın olarak kullanılan bu bobin, diğer elektronik komponentler ile birlikte, verimli güç yönetimi çözümleri gerektiren modern elektronik tasarımlarda sıklıkla tercih edilmektedir.

Teknik Özellikler

3.3uH 10x10mm 15A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Endüktans Değeri: 3.3µH (±20% tolerans)
• Maksimum DC Akım: 15A
• Fiziksel Boyut: 10mm × 10mm × 4mm (yaklaşık)
• DC Direnç (DCR): 7.5mΩ (±10%)
• Doyma Akımı (Isat): 20A (tipik)
• Isı Artışı Akımı: 15A (40°C sıcaklık artışı)
• Çalışma Sıcaklığı Aralığı: -40°C ile +125°C arası
• Depolama Sıcaklığı Aralığı: -40°C ile +125°C arası
• Merkez Materyal: Metal alaşım toroidal / Kompozit
• Sargı Tipi: Bakır tel sargı
• Montaj Tipi: SMD (Yüzey Montaj)
• Kılıf Tipi: Yarı kapalı manyetik kılıf
• Öz-Rezonans Frekansı (SRF): 38MHz (tipik)
• Q Faktörü: 35 (minimum, @ 1MHz)
• Test Frekansı: 100kHz
• Dalga Lehim Dayanımı: 260°C / 10 saniye
• Reflow Lehim Dayanımı: 245°C-260°C tepe sıcaklık
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• İzolasyon Direnci: >100MΩ
• Tipik Uygulamalar: Buck, Boost, Buck-Boost dönüştürücüler
• Optimum Çalışma Frekansı: 200kHz-2MHz
• Nem Hassasiyet Seviyesi (MSL): 1

Kullanım Alanları

3.3uH 10x10mm 15A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürücü Uygulamaları

• Buck (step-down) dönüştürücüler
• Boost (step-up) dönüştürücüler
• Buck-Boost dönüştürücüler
• Çok fazlı güç dönüştürücüler
• Senkron doğrultucu devreler

Güç Yönetimi

• DC-DC modüller
• VRM (Voltage Regulator Module)
• POL (Point of Load) güç kaynakları
• LED sürücü devreleri
• Batarya şarj kontrol devreleri

Elektronik Cihazlar

• Taşınabilir cihaz güç yönetimi
• Bilgisayar anakartları
• Sunucu güç üniteleri
• Endüstriyel kontrol ekipmanları
• Telekomünikasyon sistemleri

Avantajlar ve Özellikler

3.3uH 10x10mm 15A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 15A sürekli akım ile güçlü uygulamalar için uygun
• Düşük DC Direnci: 7.5mΩ ile minimum güç kaybı
• Kompakt Boyut: 10x10mm ile PCB alanından tasarruf
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası güvenilir çalışma
• Manyetik Kılıf: EMI girişimini azaltan kısmi manyetik koruma
• Yüksek Doyma Akımı: 20A doyma akımı ile performans düşüşü yaşamadan çalışma
• Düşük Profil: 4mm yükseklik ile ince tasarımlara uygunluk
• SMD Montaj: Otomatik montaj ekipmanları ile kolay üretim
• Yüksek Güvenilirlik: Dayanıklı yapı ile uzun ömürlü performans
• Çevre Dostu: RoHS uyumlu ve halojensiz yapı

Montaj ve Kullanım

3.3uH 10x10mm 15A SMD Güç Bobini'nin montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Yerleşimi: Güç dönüştürücü IC'ye yakın, manyetik hassas komponentlerden uzak konumlandırın
• Soğutma: Yeterli bakır alan ve gerekirse thermal via'larla ısı dağıtımını sağlayın
• Lehimleme: Reflow profili için 245-260°C maksimum, 10-20 saniye tepe sıcaklık
• Otomatik Montaj: Vakum aparatının bobini merkezden tutmasını sağlayın
• İz Tasarımı: En az 15A akımı taşıyacak kalınlıkta izler kullanın

Kullanım önerileri:

• Buck Dönüştürücü: 5-12V çıkış için ideal endüktans değeri
• Dalga Şekli: Sürekli iletim modunda (CCM) çalışma için optimize edilmiş
• Anahtarlama Frekansı: 200kHz-2MHz arası için ideal performans
• Filtreleme: Gürültü bastırma için giriş/çıkış kapasitörlerini yakın yerleştirin
• EMI Yönetimi: Kritik devrelerde ek kılıflama düşünün

Sorun Giderme ve İpuçları

3.3uH 10x10mm 15A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB'de daha fazla bakır alan kullanın veya akım değerini düşürün
• Akustik Gürültü: Rezonans frekansından kaçının veya epoksi kaplama kullanın
• EMI Sorunları: Manyetik kılıflı alternatifler düşünün veya fiziksel kılıflama yapın
• Anahtarlama Gürültüsü: Snubber devresi ekleyin veya komponentleri yeniden düzenleyin
• Verimlilik Düşüklüğü: Bobin DCR'sinin uygulama için uygunluğunu kontrol edin

Tasarım İpuçları

• Yüksek akımlı hatları mümkün olduğunca kısa ve kalın tasarlayın
• Output ripple azaltmak için uygun çıkış kapasitörlerini seçin
• Input ripple kontrolü için düşük ESR giriş kapasitörleri kullanın
• Kritik sinyal hatlarını bobin yakınından geçirmekten kaçının
• Buck dönüştürücü akım dalgalanması ΔI = (Vin-Vout) × Ton / L formülü ile hesaplanabilir
• Manyetik girişimi azaltmak için iki bobini birbirine 90° açıyla yerleştirin
