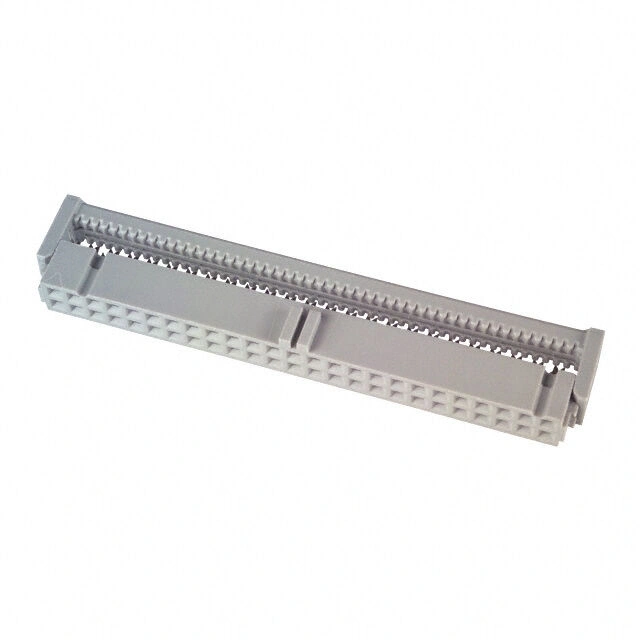

3M 89150-0101 50 Pin IDC Konnektör 2.54mm Ribbon Kablo Soket
3M 89150-0101, ribbon kablolar ile PCB veya sistemler arasında güvenilir bağlantı sağlamak için tasarlanmış 50 pinli IDC (Insulation Displacement Contact) tip dişi soket konnektördür. 2.54mm (0.100") standart pin aralığı sayesinde endüstriyel kontrol sistemleri, test ekipmanları ve veri iletim uygulamalarında yaygın olarak kullanılır. Altın kaplamalı kontak yüzeyleri sayesinde düşük temas direnci ve uzun ömürlü bağlantı performansı sunar. Serbest askı (free hanging) yapısı ile kablo demeti üzerinde hızlı ve güvenilir montaj imkanı sağlar.
Teknik Özellikleri
- Model: 89150-0101
- Marka: 3M
- Seri: 891 Series
- Ürün Tipi: IDC Ribbon Cable Receptacle
- Pin Sayısı: 50 Pin
- Pin Aralığı: 2.54 mm (0.100")
- Hat Sayısı: 2 sıra
- Kablo Tipi: Flat Ribbon Cable
- Kablo Kesiti: 26–28 AWG
- Montaj Tipi: Free Hanging (In-Line)
- Kontak Tipi: Dişi soket (Female Socket)
- Kontak Kaplama: Altın
- Bağlantı Tipi: IDC (izolasyon delmeli)
- Polarizasyon: Var (yanlış takmayı önleyen yapı)
- Çalışma Sıcaklığı: Endüstriyel standart aralık
Anahtar Avantajlar
- IDC (insulation displacement) teknolojisi sayesinde kabloyu soyma ihtiyacı olmadan hızlı montaj imkanı sunar. Bu da üretim süresini önemli ölçüde azaltır. Seri üretimde verimlilik sağlar. İşçilik maliyetlerini düşürür.
- 50 pinli yüksek yoğunluklu yapısı sayesinde çok kanallı veri iletimi sağlar. Bu da karmaşık sistemlerde kablo sayısını azaltır. Daha düzenli kablolama imkanı sunar. Sistem entegrasyonunu kolaylaştırır.
- Altın kaplamalı kontak yüzeyi sayesinde düşük temas direnci ve yüksek iletkenlik sunar. Bu da sinyal bütünlüğünü artırır. Uzun vadede oksidasyona karşı dayanıklılık sağlar. Güvenilir veri aktarımı oluşturur.
- Ribbon kablo uyumluluğu sayesinde standart kablo çözümleriyle kolay entegrasyon sağlar. Bu da tasarım esnekliğini artırır. Bakım ve değişim işlemlerini kolaylaştırır. Endüstriyel uygulamalara uygunluk sunar.
Uygulama Alanları
- Endüstriyel otomasyon sistemlerinde kullanılır. Çoklu sinyal hatlarını güvenli şekilde taşır. Bu da sistem kararlılığını artırır. PLC ve kontrol kartlarında yaygındır.
- Test ve ölçüm cihazlarında kullanılır. Veri hatlarını düzenli şekilde iletir. Bu da ölçüm doğruluğunu artırır. Laboratuvar ekipmanlarına uygundur.
- Gömülü sistem ve PCB ara bağlantılarında kullanılır. Kartlar arası veri iletişimi sağlar. Bu da modüler tasarımı destekler. Ar-Ge projelerinde tercih edilir.
- Telekom ve veri iletişim sistemlerinde kullanılır. Çok kanallı sinyal aktarımı sağlar. Bu da sistem kapasitesini artırır. Profesyonel elektronik uygulamalara uygundur.
Paket İçeriği
1 Adet 3M 89150-0101 50 Pin IDC Ribbon Kablo Soket Konnektör
